Газдың жану жылуын анықтау
1. Кен орнын нұсқа бойынша анықтау
2.Төменгі және орташа қысым желісінің сүлбесін сызу.
Әр газдың өзіндік табиғи құрамына қарай жылумен қамтамасыз ететін қабылеті бар екені барлығымызға мәлім. Оны анықтау тәртібі бойынша келесі формула пайдаланылады:
Q =0,01(8558хCH4+15230×C2H6+218хC3H8+28350хC4H10+35900хCnHm), (кДж/м3) (1.1)
1- кесте
| Сынақ кітаптың соңғы саны | Газ | Көлемдік газ құрамы , % | Артық ауа ко эффициенті | ||||||||||
| СН4 | С2Н6 | С3Н8 | С4Н10 | СmHn | CO2 | H2 | CO | O2 | N2 |
| |||
| 0 | Жетібай | 85,9 | 9,2 | 2,6 | 1,2 | 0,1 | 0,88 | – | – | – | 0,7 | 0,667 | |
| 1 | Амангелді | 81,45 | 9,99 | 3,0 | 0,92 | 0,78 | 0,76 | – | – | – | 2,9 | 0,682 | |
| 2 | Айрақты | 44,54 | 4,6 | 1,3 | 0,48 | 0,45 | 0,37 | – | – | – | 4,8 | 0,796 | |
| 3 | Ақтас | 82,4 | 9,6 | 2,8 | 1,6 | 0,6 | – | – | – | – | 3,0 | 0,680 | |
| 4 | Батыс Теңге | 89,3 | 6,1 | 2,1 | 0,4 | Сл. | 1,0 | – | – | – | 1,17 | 0,626 | |
| 5 | Қансу | 83,4 | 5,6 | 2,4 | 1,8 | 0,1 | 0,6 | – | – | – | 6,1 | 0,663 | |
| 6 | Қызылой | 91,3 | 1,22 | 0,32 | 0,2 | Сл. | 1,03 | – | – | – | 5,76 | 0,623 | |
| 7 | Жақсықо- янқұлақ | 74,5 | 7,2 | 4,0 | 2,2 | 0,75 | 1,2 | – | – | – | 10,33 | 0,71 | |
| 8 | Восточный | 92,6 | 4,0 | 1,1 | 0,3 | – | 1,0 | – | – | – | 1,0 | 0,58 | |
| 9 | Асар | 86,54 | 3,9 | 0,85 | 0,32 | 0,16 | – | – | – | – | 8,13 | 0,62 | |

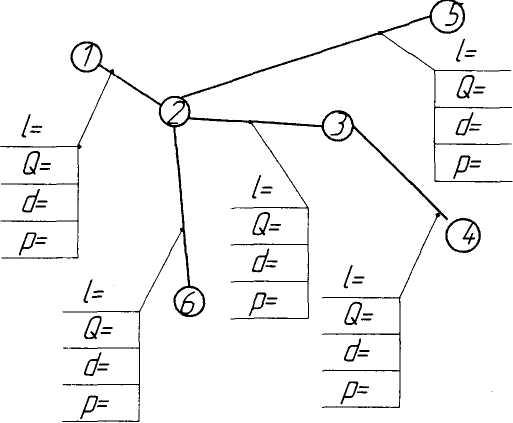

Төмен қысымды тұйық газ құбырларын сүлбе
Тарату желісі учаскелерге бөлінеді. Учаскелердің шекаралары газ шығыны күрт өзгеретін нүктелер (тармақтарды қосу, ірі тұтынушыларды қосу нүктелері), сондай-ақ үлкен ұзындықтағы учаскелерді (≥ 400 м) қысқа бөліктерге бөлетін нүктелер болып табылады.
Айналма газ құбырларының сүлбесі
Сурет 1.2. Айналма газ құбырының есептік сызбасы.
Учаскелерді нөмірлеуді соңғы нүктелерден таңдалған негізгі бағыттар бойымен газдың қозғалысына қарсы орындаған жөн.
Тапсырма:
Басжопар нұсқасы бойынша төменгі және орташа қысым желісінің сүлбесін сызу
Газдың жану жылуын анықтау
Кен орнын нұсқа бойынша анықтау
