№8.Сараманық сабақ.

Қазандықтың газ шығынын анықтау.

1.Су жылытқыш және бу қазандары бар қазандықтың газ шығынын анықтау.

2.Қазандық газ құбырының аксонометриялық және изометриялық сұлбаларын сызу.

Мақсаты.Қазандықтың газ шығынын анықтау.

Жобалауға арналған қаланың климаттық көрсеткіштерін қабылдаймыз: ; t_оm = 0,3°С ; n_о = 169 тәулік; q_о=73Вт/м2, q_о=73Вт/м2, q_η=376 Вт/адам.

Жылыту, желдету және орталықтандырылған ыстық су дайындауға жұмсалатын газдың жылдық шығынын анықтаймыз.

Тұрғын және қоғамдық үйлердегі газдың жылдық шығыны жылу ағымының жылдық мөлшері бойынша мынадай өрнектермен анықталады (ҚНжЕ 2.04.08-86*):

-тұрғын және қоғамдық үйлерді жылыту

- қоғамдықүйлердіжелдету

м³ /жыл

- ыстық сумен жабдықтау

м³ /жыл

мұндағы, nо – жылыту мерзімінің ұзақтығы (ҚР ҚНжЕ 2.04-01-2001* бойынша қабылданады); Z – жылу мерзіміндегі қоғамдық үйлердің желдету жүйесінің орташа есеппен алғандағы тәуліктегі жұмыс жасау сағаты (берілмеген жағдайда 16 сағат деп қабылданады); 350 – ыстық сумен жабдықталған жҥйенің жылдағы жұмыс жасау тәулігі; η – жылу көзінің пайдалы әсер коэффициенті (η = 0,8-0,95 қабылданады.); – газдың төменгі құрғақ жану жылулығы, кДж/м3; Qжыл. – жылыту кезінде (tжыл) орташа жылу мөлшері, Вт; 1,1 – қазандықтың желілерінде шығындалатын жылу мөлшерін көрсететін коэффициент; Qhm – тұрғын және қоғамдық үйлердің жылыту мерзіміндегі бір аптаның орташа тәулік мөлшерінде ыстық сумен жабдықтауға арналған жылудың орташа ағымы, Вт; – бұл да жоғарыдағыдай, тек сыртқы ауаның орташа тәуліктік температурасының 8°С-тан жоғары мерзіміндегісі (жылу тоқталған мерзім), Вт; 1,1 – жылыту жүйелерінде жылдық жоғалуы.

Орташа жылу ағымы мынадай формуламен анықталады (ҚР

ҚНжЕ 2.04.08-86 – Жылыту жүйелері).

жылытуға, Вт

- желдетуге, Вт

жылыту мерзіміндегі тұрғын және қоғамдық ғимараттарды ыстық сумен жабдықтауға, Вт

- жылыту тоқтатылған мерзімдегі ыстық сумен жабдықтауға, Вт

мұндағы, qh – ыстық сумен жабдықтау кезіндегі жылудың орташа ағымының 1 кісіге арналған үлкейтілген көрсеткіші, Вт (қоғамдық ғимараттардағы пайдалануды ескергенде) 4.2-кесте бойынша қабылданады; ti – жылытылатын бөлменің ауаның орташа температурасы, тұрғын және қоғамдық ғимараттар, үйлер үшін 18°С; tжыл – сыртқы ауаның тәуліктегі 8°С және одан тӛмен мерзімдегі орташа температурасы (жылыту мерзімі),°С; tж – жылыту жобалауына арналған сыртқы ауаның температурасы, °С; tс – жылыту мерзіміндегі суық судың температурасы (берілмеген жағдайда 5°С деп қабылданады); – жылыту тоқтатылған мерзіміндегі суық судың температурасы (берілмеген жағдайда 15°С деп қабылданады); β – ыстық сумен жабдықтауға арналған судың орташа шығынының жылыту тоқтатылған мерзіміндегі өзгеруінің, жылыту мерзіміндегі өзгеруіне қатынасын көрсететін коэффициент, берілмеген жағдайда коммуналды –тұрғын аймаққа 0,8-ге тең деп қабылданады; N – адам саны; – тұрғын және қоғамдық ғимараттарды жылытуға жұмсалатын жылудың максималды ағымы, Вт; – қоғамдық үйлерді желдетуге жұмсалатын максималды жылу ағымы, Вт.

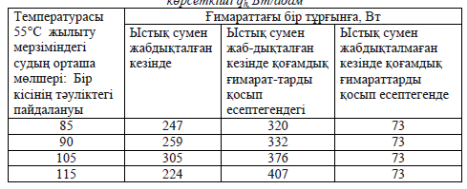

Ыстық сумен жабдықтауға жұмсалатын жылу ағымының үлкейтілген кӛрсеткіші qh, Вт/адам

Максимальды жылу ағымдары мынадай формуламен анықталады (ҚРҚНжЕ 2.04.07-86)

- тұрғынжәнеқоғамдықғимараттардыжылытуға:

- қоғамдық ғимараттарды желдетуге

мұндағы, K1 – қоғамдық ғимараттарды жылытуға жұмсалатын жылу ағымын көрсететін коэффициент, берілмеген жағдайда 0,25-ке тең; К2 – қоғамдық ғимараттарды желдетуге жұмсалатын жылу ағымын көрсететін коэффициент 1985 жылдан кейінгі салынған ғимараттар үшін – 0,6, ал 1985 жылға дейінгі салынған ғимараттар ҥшін – 0,4 деп қабылданады; qо –тұрғын үйлердің 1м² жалпы ауданын жылытуға арналған жылу ағымының үлкейтіліп алынған көрсеткіші, Вт (4.3- кесте бойынша қабылданады); А – тұрғын ҥйлердің жалпы ауданы, м²

мұндағы, 1,5 – жалпы ауданның тұрғын ауданға қатынасын көрсететін коэффициент; f – бір кісіге арналған тұрғын ауданның орташа мөлшері (12 м²/адам деп қабылданады).

Жылыту, желдету және ыстық сумен жабдықтауға жұмсалатын газдың жалпы жылдық мөлшері мынаған тең:

м³ /жыл

Мысал.

Жылыту, желдету және орталықтандырылған ыстық су дайындауға жұмсалатын газдың жылдық шығыны.

Қаладағы тұрғын үйлердің жалпы ауданын анықтау:

9.2. Қоғамдық ғимараттарға, тұрғын үйлерге жылыту, желдетуге

9.3. Жылыту, желдету және ыстық су дайындауға қажетті жылудың орташа мөлшері

- жылытуға

- желдетуге

- жылыту мерзіміндегі ыстық су дайындау

жылыту мерзімі аяқталған кезде ыстық су дайындау

Газдың жылдық мөлшері:

- жылытуға

- желдетуге

- ыстық су дайындауға

Жылу өндіргіш қондырғыларында жылыту, желдетужәне ыстық су дайындауға жалпы газдың шығыны:

Есеп

3 қабатты тұрғын ғимаратты жылыту үшін максималды жылу ағынын, жылыту үшін орташа жылу ағынын анықтау .Қоғамдық ғимараттарды желдету үшін орташа жылу ағыны,жылдық есептік газ шығынын, тұрмыстық ғимараттарды ыстық сумен қамту есептік газ шығыныанықтау .Мұнда сыртқы ауаның есептік температурасы 25⁰C, жылытылатын кезең үшін сыртқы ауаның орташа температурасы 32⁰C. Тұрғын ғимаратты жылыту үшін қажетті газ шығынын анықтау керек. Қоғамдық ғимарат ауданы 150 м². Газдың төменгі жану жылуы 36000кДж/м³ . Желдету жүйесінің жұмыс істеу уақытысы 6сағ.
