Билеты по МДК 01.04. по профессии сварщик

Категория: Прочее

18.09.2021 08:40

Билеты по спецтехнологии для сварщиков. Третий курс.

Просмотр содержимого документа
«Билеты по МДК 01.04. по профессии сварщик»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ

ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ»

КРАСНОБАКОВСКИЙ ФИЛИАЛ

«Утверждаю

Зав. филиалом ГБПОУ «ВТЭТ»

____________Н.А.Кулигина

«_____»_________________20___г.

Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г

Протокол №________

Председатель______________________________

Экзаменационный билет №1

профессия

15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))

Дисциплина/модуль код

МДК 01.04.Контроль качества сварных соединений

Курс

Форма обучения

очная

Обязательная часть

Заполните таблицу

Классификация дефектов
По расположению	По стадии технологического процесса	По допустимости	По степени опасности эксплуатации сварных конструкций	По глубине залегания

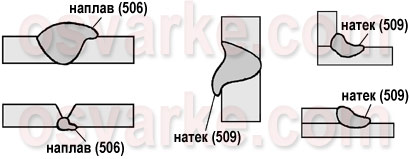

Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления.

Дополнительная часть

Определите основные характеристики ровно прочности сварного соединения.

Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №2
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть 1. Выделите определение трещины сварного шва, укажите причины возникновения. 2.Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть 3. Укажите способ выявления неравномерности сварного шва. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №3
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Выберите вид дефекта: Дефект в виде вкраплений шлака в сварной шов: а) непровар; б) перегрев металла; в) шлаковые включения; г) брызги металл Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Выберите приспособления для исправления продефармированных участков двутавровой балки, укажите особенности выполнения. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №4
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Какое оборудование необходимо для производства зачистки сварного шва после сварки. Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Выделите особенности без ударной правки металла. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №5
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Определите, какие дефекты относятся к внутренним. Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Определите вид дефекта, который исправляют срубанием излишков металла, зачисткой швов, подваркой узких мест шва? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №6
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Изобразите схематически наружные дефекты сварного шва, выделите причины их возникновения? Чрезмерная выпуклость Подрез Свищ Прожог Пора Цепочка пор Трещина Усадочная раковина Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Выделите особенности исправления выпуклости сварного шва. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №7
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Определите вид дефекта, который исправляют.зачисткой поверхности, применением защитного покрытия. Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Объясните схемы правки газопламенным нагревом бухтины листа, выделите необходимое оборудование и особенности выполнения правки. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №8
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Запишите причины возникновения дефектов. Подрез — Наплыв — Прожог — Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Объясните схемы правки газопламенным нагревом неравномерность нагрева по толщине, выделите необходимое Управление образования и на Преподаватель _____________Е.В. Гурова
МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №9
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Выберите соответствующее определение понятиям Поры- ? Пережег-? Свищи-? Это нарушение структуры наплавленного металла, насыщение окислами. В процессе сварки происходит интенсивное кипение (вспучивание) металла в ванне. Застывший металл рыхлый, имеет вид губчатой массы. Это поверхностные полости, которые имеют воронкообразную или трубчатую форму.Это полости округлой, иногда канальной (червеобразной) формы, которые располагаются одиночно, цепочкой вдоль шва и скоплениями (группами). Определите причины образования трещин, изображенных на рисунке Вид трещин сварных соединений: а - горячих; б - холодных; 1 - столбчатые кристаллы; 2 - расположение жидких прослоек при завершении кристаллизации шва; 3 – трещины Дополнительная часть Объясните схемы правки газопламенным нагревом угольника, выделите необходимое оборудование и особенности выполнения правки. Преподаватель _____________Е.В. Гурова
МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №10
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть1. Что называется трещиной? а) Дефект сварного соединения в виде разрыва металла в сварном шве и (или) прилегающих к нему зонах. б) Дефект в виде внутренней полости. в) Дефект в виде углубления по линии сплавления сварного шва с основным металлом. 2. Что называется порой? а) Дефект в виде полости или впадины, образованной при усадке металла шва. б) Дефект, имеющий ответвления в различных направлениях. в) Дефект сварного шва в виде полости округлой формы, заполненной газом. 3. Что называется непроваром кромок? а) Дефект, ориентированный вдоль сварного шва в виде разрыва. б) Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок. в) Дефект в виде скопления шлака в сварном шве. 4. Что называется прожогом? а) Дефект в виде воронкообразного углубления в сварном шве. б) Дефект в виде полости или впадины в сварном шве. в) Дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны. 5. Что такое шлаковое включение? а) Дефект сварного шва в виде полости округлой формы, заполненной газом. б) Дефект в виде шлака в сварном шве. в) Дефект в виде углубления по линии сплавления шва с основным металлом. Определите параметры правки листового металла, толщиной 5мм. Дополнительная часть Выберите способы исправления дефекта неравномерность сварного шва. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №11
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Определите, какие дефекты относятся к дефектам формы шва, выделите причины возникновения дефектов. Охарактеризуйте назначение, правила производства термической правки изделия Термическая правка заготовки, претерпевшей деформацию изгиба в процессе наплавки: 1- после наплавки, 2- зоны нагрева, 3 - после термической правки. Дополнительная часть Какие дефекты относятся к неисправимым? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ

ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ»

КРАСНОБАКОВСКИЙ ФИЛИАЛ

«Утверждаю

Зав. филиалом ГБПОУ «ВТЭТ»

____________Н.А.Кулигина

«_____»_________________20___г.

Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г

Протокол №________

Председатель______________________________

Экзаменационный билет №12

профессия

15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))

Дисциплина/модуль код

МДК 01.04.Контроль качества сварных соединений

Курс

Форма обучения

очная

Обязательная часть

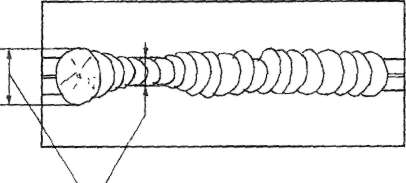

Определите дефект, изображенный на рисунке, выделите причины возникновения и способы исправления.

Выделите причины образования дефекта скопление пор.

Дополнительная часть

Выделите особенности обработки дефектного участка механическим инструментом

Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ

ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ»

КРАСНОБАКОВСКИЙ ФИЛИАЛ

«Утверждаю

Зав. филиалом ГБПОУ «ВТЭТ»

____________Н.А.Кулигина

«_____»_________________20___г.

Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г

Протокол №________

Председатель______________________________

Экзаменационный билет №13

профессия

15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))

Дисциплина/модуль код

МДК 01.04.Контроль качества сварных соединений

Курс

Форма обучения

очная

Обязательная часть

Заполните таблицу

Классификация дефектов
По расположению	По стадии технологического процесса	По допустимости	По степени опасности эксплуатации сварных конструкций	По глубине залегания

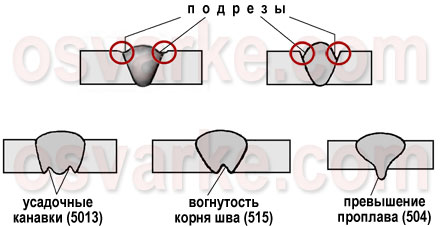

Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления.

Определите основные характеристики равнопрочности сварного соединения.

Дополнительная часть

Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления.

Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №14
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть 1.Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. 2. Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Определите причины образования трещин, изображенных на рисунке Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №15
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть 1. Что называется сварным швом? 2. Что называется дефектом сварного шва? Какие виды дефектов определяются внешним осмотром и измерениями. Дополнительная часть 1. Какие показатели проверяют при входном контроле? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №16
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Выберите соответствующее определение понятиям Поры- ? Пережег-? Свищи-? Это нарушение структуры наплавленного металла, насыщение окислами. В процессе сварки происходит интенсивное кипение (вспучивание) металла в ванне. Застывший металл рыхлый, имеет вид губчатой массы. Это поверхностные полости, которые имеют воронкообразную или трубчатую форму.Это полости округлой, иногда канальной (червеобразной) формы, которые располагаются одиночно, цепочкой вдоль шва и скоплениями (группами). Определите причины образования трещин, изображенных на рисунке Вид трещин сварных соединений: а - горячих; б - холодных; 1 - столбчатые кристаллы; 2 - расположение жидких прослоек при завершении кристаллизации шва; 3 – трещины Дополнительная часть Выделите особенности обработки дефектного участка механическим инструментом Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №17
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Определите, какие дефекты относятся к дефектам формы шва, выделите причины возникновения дефектов. Охарактеризуйте назначение, правила производства термической правки изделия Термическая правка заготовки, претерпевшей деформацию изгиба в процессе наплавки: 1- после наплавки, 2- зоны нагрева, 3 - после термической правки. Дополнительная часть Какие дефекты относятся к неисправимым? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ

ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ»

КРАСНОБАКОВСКИЙ ФИЛИАЛ

«Утверждаю

Зав. филиалом ГБПОУ «ВТЭТ»

____________Н.А.Кулигина

«_____»_________________20___г.

Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г

Протокол №________

Председатель______________________________

Экзаменационный билет №18

профессия

15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))

Дисциплина/модуль код

МДК 01.04.Контроль качества сварных соединений

Курс

Форма обучения

очная

Обязательная часть

Заполните таблицу

Классификация дефектов
По расположению	По стадии технологического процесса	По допустимости	По степени опасности эксплуатации сварных конструкций	По глубине залегания

Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления.

Дополнительная часть

Определите основные характеристики ровно прочности сварного соединения.

Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №19
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Запишите причины возникновения дефектов. Подрез — Наплыв — Прожог — Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №20
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Что называется трещиной? а) Дефект сварного соединения в виде разрыва металла в сварном шве и (или) прилегающих к нему зонах. б) Дефект в виде внутренней полости. в) Дефект в виде углубления по линии сплавления сварного шва с основным металлом. 2. Что называется порой? а) Дефект в виде полости или впадины, образованной при усадке металла шва. б) Дефект, имеющий ответвления в различных направлениях. в) Дефект сварного шва в виде полости округлой формы, заполненной газом. 3. Что называется непроваром кромок? а) Дефект, ориентированный вдоль сварного шва в виде разрыва. б) Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок. в) Дефект в виде скопления шлака в сварном шве. 4. Что называется прожогом? а) Дефект в виде воронкообразного углубления в сварном шве. б) Дефект в виде полости или впадины в сварном шве. в) Дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны. 5. Что такое шлаковое включение? а) Дефект сварного шва в виде полости округлой формы, заполненной газом. б) Дефект в виде шлака в сварном шве. в) Дефект в виде углубления по линии сплавления шва с основным металлом. Определите параметры правки листового металла, толщиной 5мм. Дополнительная часть Выберите способы исправления дефекта неравномерность сварного шва. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №21
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть Выберите вид дефекта: Дефект в виде вкраплений шлака в сварной шов: а) непровар; б) перегрев металла; в) шлаковые включения; г) брызги металл Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Выберите приспособления для исправления продефармированных участков двутавровой балки, укажите особенности выполнения. Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.				Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №22
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения				очная

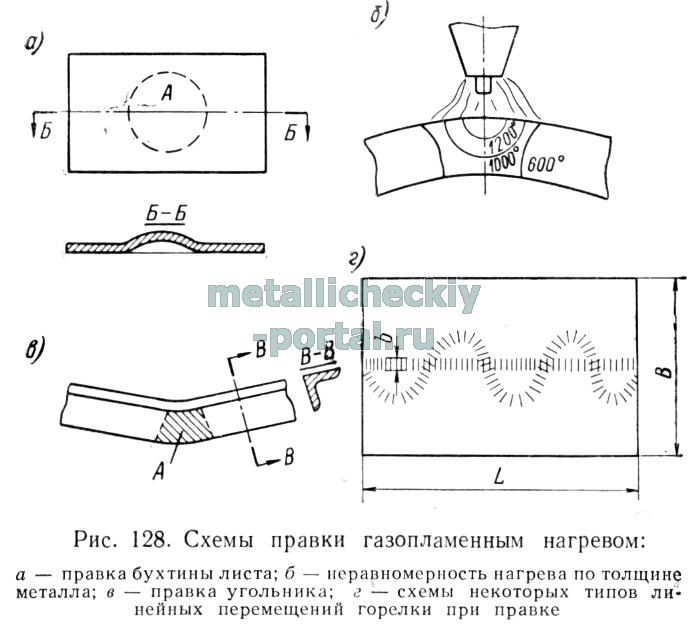

Обязательная часть Запишите причины возникновения дефектов. Подрез — Наплыв — Прожог — Определите вид дефекта расположенного на рисунке, укажите причины образования и способы исправления. Дополнительная часть Объясните схемы правки газопламенным нагревом неравномерность нагрева по толщине, выделите необходимое Управление образования и на Преподаватель _____________Е.В. Гурова
МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.					Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №23
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3		Форма обучения				очная

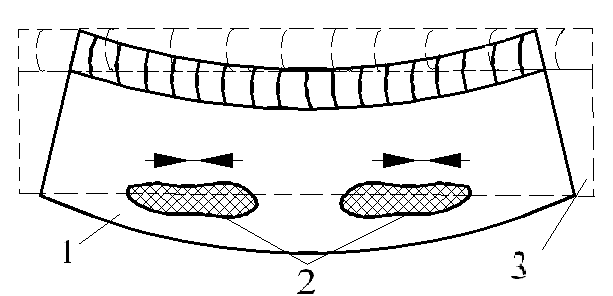

Обязательная часть Определите, какие дефекты относятся к дефектам формы шва, выделите причины возникновения дефектов. Охарактеризуйте назначение, правила производства термической правки изделия Термическая правка заготовки, претерпевшей деформацию изгиба в процессе наплавки: 1- после наплавки, 2- зоны нагрева, 3 - после термической правки. Дополнительная часть Какие дефекты относятся к неисправимым? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ» КРАСНОБАКОВСКИЙ ФИЛИАЛ
«Утверждаю Зав. филиалом ГБПОУ «ВТЭТ» ____________Н.А.Кулигина «_____»_________________20___г.			Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г Протокол №________ Председатель______________________________
Экзаменационный билет №24
профессия	15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))
Дисциплина/модуль код	МДК 01.04.Контроль качества сварных соединений
Курс	3	Форма обучения		очная
Обязательная часть 1. Что называется сварным швом? 2. Что называется дефектом сварного шва? Какие виды дефектов определяются внешним осмотром и измерениями. Дополнительная часть 1. Какие показатели проверяют при входном контроле? Преподаватель _____________Е.В. Гурова

МИНИСТЕРСТВО ОБРАЗОВАНИЯ , НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ НИЖЕГОРОДСКОЙ ОБЛАСТИ

ГБПОУ «ВАРНАВИНСКИЙ ТЕХНОЛОГО-ЭКОНОМИЧЕСКИЙ ТЕХНИКУМ»

КРАСНОБАКОВСКИЙ ФИЛИАЛ

«Утверждаю

Зав. филиалом ГБПОУ «ВТЭТ»

____________Н.А.Кулигина

«_____»_________________20___г.

Рассмотрено на заседании цикловой комиссии «__»_____________ 20__г

Протокол №________

Председатель______________________________

Экзаменационный билет №25

профессия

15.01.05. Сварщик( ручной и частично механизированной сварки( наплавки))

Дисциплина/модуль код

МДК 01.04.Контроль качества сварных соединений

Курс

Форма обучения

очная

Обязательная часть

Заполните таблицу

Классификация дефектов
По расположению	По стадии технологического процесса	По допустимости	По степени опасности эксплуатации сварных конструкций	По глубине залегания
