«Черчение развертки прямой призмы». Практическая работа по труду для 7 класса.

Планируемые предметные результаты

Узнают:

1.Инструменты и материалы

1.1.Бумага

Бумага (Ватман) — это белая высокосортная бумага без ярко выраженной фактуры, плотная, с поверхностной проклейкой.

1.2.Линейка

Линейка - простейший измерительный инструмент, как правило представляющий собой узкую пластину, у которой как минимум одна сторона прямая. Обычно линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм), которые используются для измерения расстояний.

1.3.Карандаш

Карандаш — это инструмент в виде стержня, изготавливаемый из пишущего материала, например, графита.

2.Термины

2.1.Развертка поверхности многогранника

Разверткой поверхности многогранника называют плоскую фигуру, полученную в результате последовательного совмещения с плоскостью чертежа всех граней многогранника.

2.2.Построение разверток поверхности многогранников

Построение разверток поверхности многогранников состоит из определения натуральной величины граней и построения на плоскости в последовательном порядке всех граней. Размеры граней, если они спроецированы не в натуральную величину, находят методами вращения или перемены плоскостей проекций.

2.3.Развертка поверхности прямой призмы

Развертка поверхности прямой призмы представляет собой плоскую фигуру, составленную из боковых граней – прямоугольников и двух равных между собой многоугольников оснований.

Научатся:

1.Пользоваться чертежными инструментами и материалами.

2..Чертить развертку поверхности правильной шестиугольной призмы на большом формате листа бумаги.

Смогут объяснять/характеризовать:

1.Этапы построения развертки поверхности правильной шестиугольной призмы.

2.Анализировать геометрическую форму фигуры на развертке.

Смогут самостоятельно выполнять/сделать:

1.Полученные знания, при изготовлении других подобных изделий.

2..Другое изделие, перенеся знания изученной технологии на другие объекты.

Последовательность технологических операций

Материалы, инструменты

Бумага, линейка, карандаш

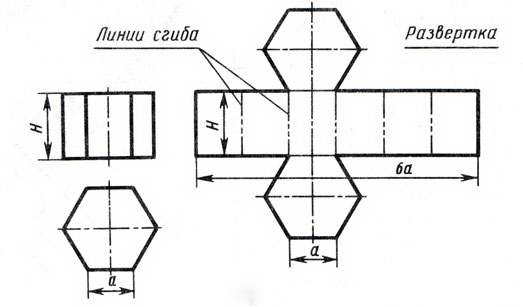

Боковые грани призмы представляют, равные между собой, прямоугольники шириной а и высотой H, а основания – правильные шестиугольники со стороной, равной а. Так как размеры граней нам известны, построение развертки нетрудно выполнить. Для этого на горизонтальной прямой последовательно откладывают шесть отрезков, равных стороне основания а шестиугольника, то есть 6а. Из полученных точек восстанавливают перпендикуляры длиной, равной высоте призмы Н. Соединяя полученные отрезки, проводят вторую горизонтальную прямую. Полученный прямоугольник (Н x 6а) является разверткой боковой поверхности призмы. Затем на одной оси пристраивают фигуру оснований – два шестиугольника со сторонами, равными а. Контур обводят сплошной основной линией, а линии сгиба – сплошной тонкой.

Технологическая операция

Критерии оценки

Балл

Композиция и соответствие размеров развертки на формате листа

Правильно - 1

Не правильно - 0

1

Построение параллельных прямых

Правильно - 1

Не правильно - 0

1

Построение прямых углов

Правильно - 1

Не правильно - 0

1

Построение шестиугольников

Правильно - 1

Не правильно - 0

1

Соблюдение типов линий

Правильно - 1

Не правильно - 0

1

Итого

5

№

Оценка процесса

Баллы

Оценка

1

Соблюдение культуры труда на рабочем месте (организация рабочего места)

Выполняется - 1

Не выполняется - 0

2

Соблюдение техники безопасности, правил безопасности труда

Выполняется - 1

Не выполняется - 0

3

Соблюдение/качество выполнения технологических операций

Выполняется полностью верно - 1

Выполняется верно, но с нарушением отдельных технологических приемов и правил - 0,5

Нарушена технология, выполнение технологической операции: изделие изготовить/завершить невозможно (брак) - 0

4

Соблюдение последовательности этапов создания развертки/макета

Соблюдены

все этапы - 1

Последовательность нарушена - 0

5

Соблюдение дисциплины, правил делового общения

Выполняется - 1

Не выполняется - 0

Итого

5

Оценка результата

Оценка

1

Использование инструментов и принадлежностей

Используются – 1

Не используются - 0

2

Последовательное выполнение технологических операций

Выполняется

без ошибок - 4

с одной ошибкой – 3

с двумя ошибками – 2

с тремя ошибками и более - 1

Итого

5
