Замеры электрических ве­личин щитовыми и переносными приборами.

Электроизмерительные приборы.

Выполнение измерений электрическими приборами.

Вопрос 1. Замеры электрических ве­личин щитовыми и переносными приборами.

Замеры электрического напряжения щитовыми и переносными приборами.

Напряжение в электрических цепях в зависимости от его величины можно измерять киловольтметром, вольтметром и милливольтметром.

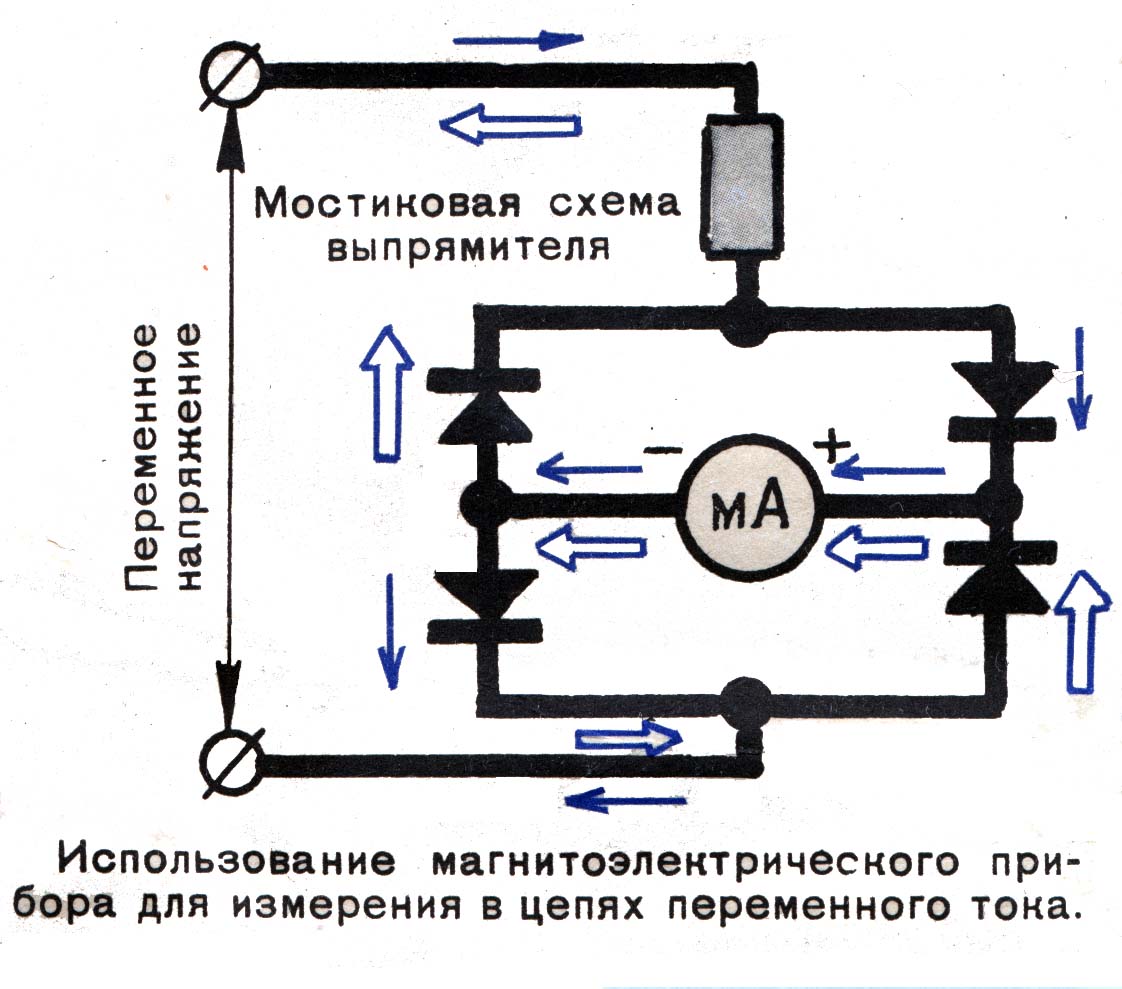

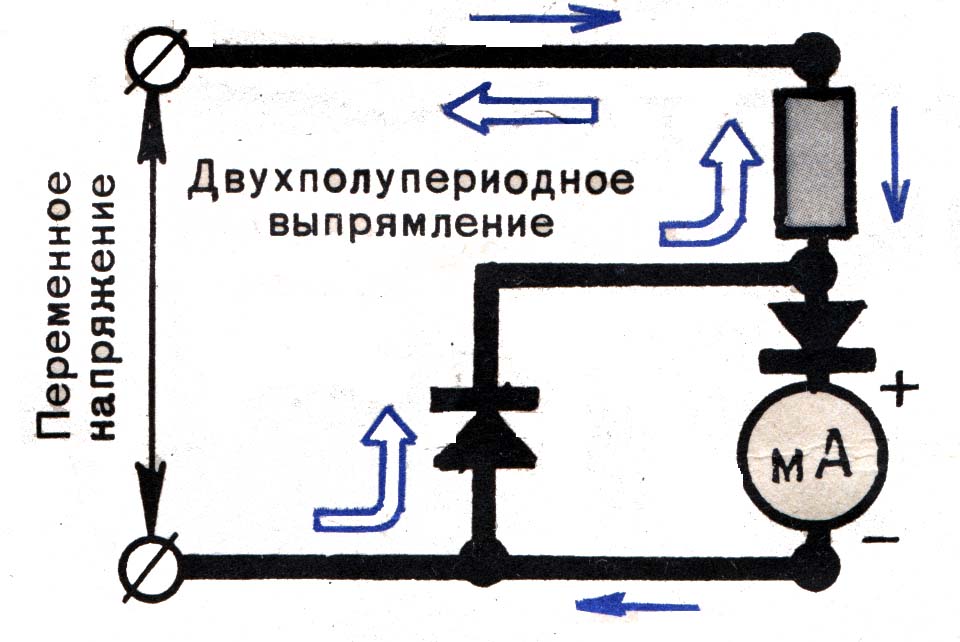

Наибольшую точность измерений дают магнитоэлектрические системы, которые в основном и применяются для измерения в цепях постоянного тока. Там, где особой точности не требуется, можно использовать приборы электромагнитной системы. В цепях переменного тока применимы приборы всех систем, кроме магнитоэлектрической.

Чтобы измерить напряжение между двумя точками электрической цепи, вольтметр подключается параллельно этим точкам. Т.е. для включения вольтметра не требуется разрывать электрическую цепь.

Для расширения пределов измерения применяются добавочные резисторы.

Если прибором можно измерить напряжение U, то его нельзя непосредственно подключать к точкам, между которыми напряжение равно 10U, следовательно, включается последовательно с прибором добавочный резистор, величина которого точно известна.

Нужно подобрать сопротивление, чтобы на нем падало напряжение 9U, тогда на вольтметре будет нормальное напряжение U.

Градуировку шкалы вольтметра можно произвести непосредственно в величинах измеряемого напряжения, т.е. с учетом падения напряжения на добавочном резисторе.

Чем больше величина входного сопротивления прибора (внутреннее сопротивление) при одинаковых пределах измерений, тем точнее получаются измерения.

ИЗМЕРЕНИЕ СИЛЫ ТОКА

Для измерения тока применяются амперметры, миллиамперметры и микроамперметры. В лабораторных условиях, когда требуется измерять токи очень малой величины, используются гальванометры.

Наибольшую точность дают приборы магнитоэлектрической системы. Там, где особой точности не требуется, используют приборы электромагнитной системы.

Замеры ве­личины силы электрического тока щитовыми и переносными приборами.

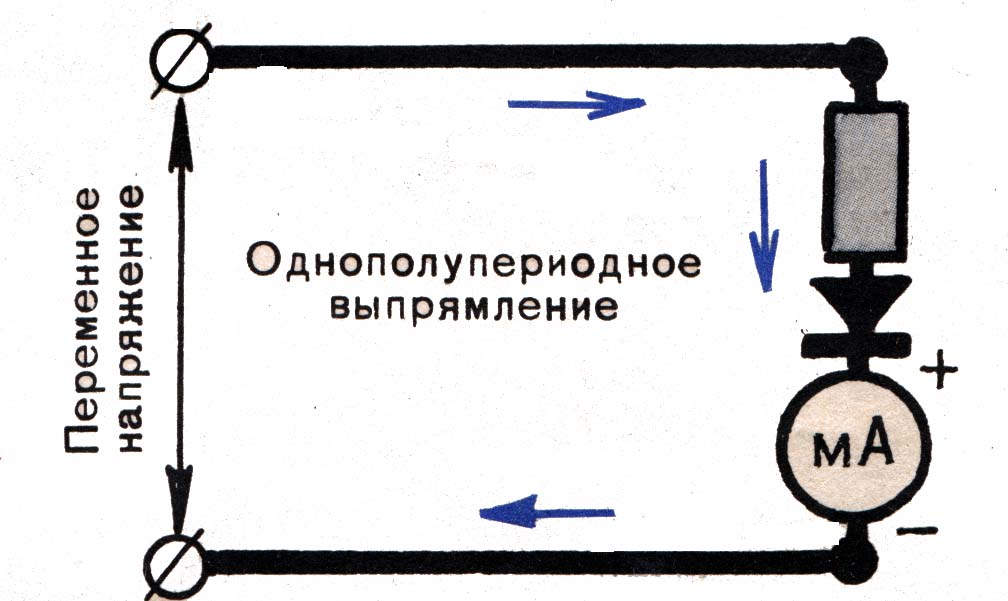

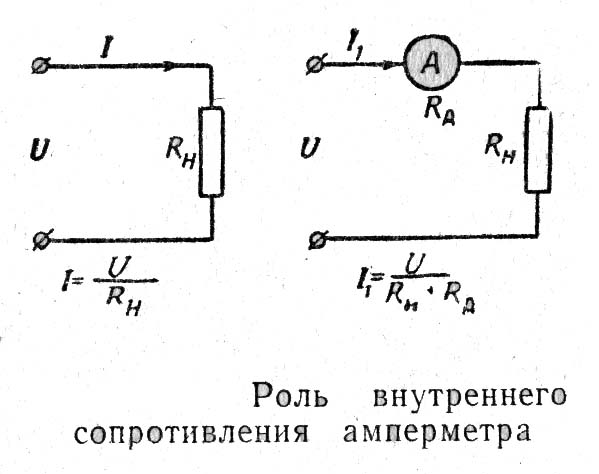

Чтобы измерить ток в цепи, амперметр включают в цепь последовательно с потребителем электрической энергии.

Амперметр можно включать в цепь только последовательно с нагрузкой. Если амперметр подключить непосредственно к источнику, то через катушку прибора пойдет очень большой ток, и она сгорит.

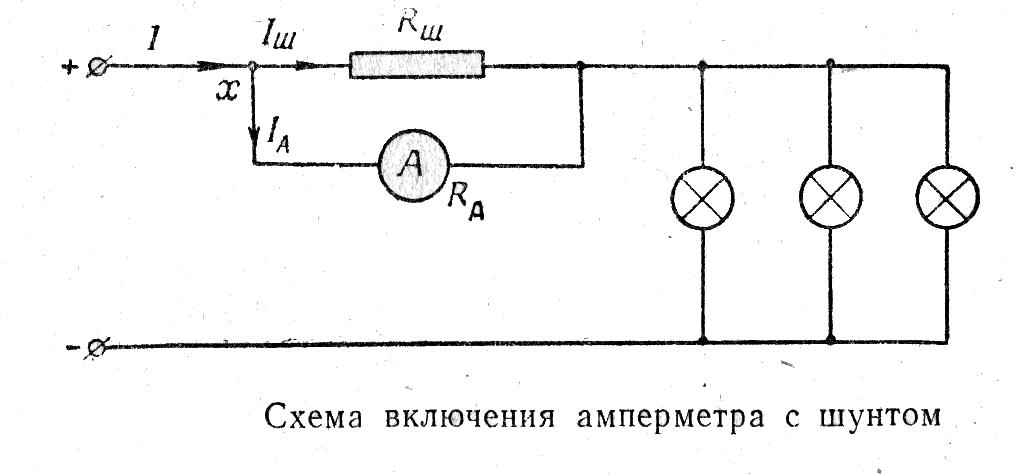

Непосредственно прибором магнитоэлектрической системы можно измерять токи до 30 mA. Чтобы расширить пределы измерения тока прибором, применяют шунтирующие резисторы, или шунты.

Чем меньше сопротивление шунта, тем больший ток проходит через него и тем меньший ток проходит через прибор.

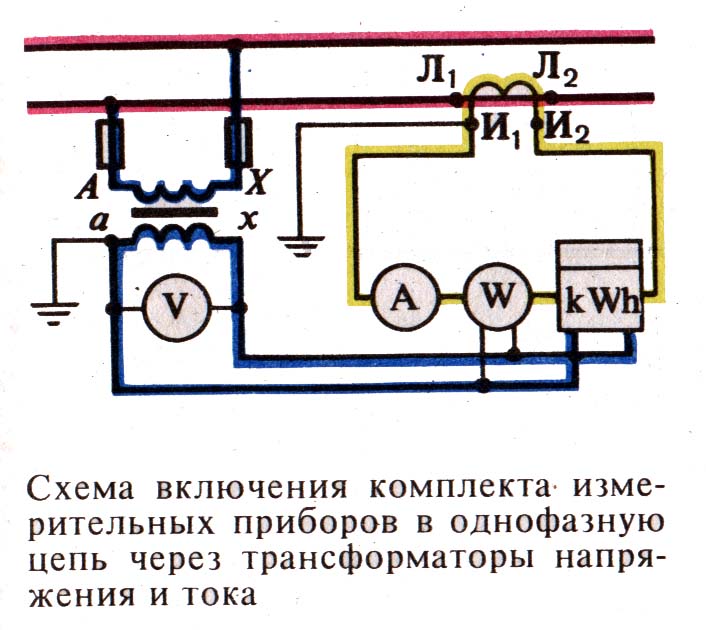

При измерениях в цепях сильных токов амперметр включается в цепь обычно через трансформатор тока.

Замеры электрического сопротивления щитовыми и переносными приборами.

Наиболее часто применяемый метод – применение омметров. Получается непосредственное получение величины измеряемого сопротивления.

Метод амперметра и вольтметра

1. Для случая, когда измеряемое сопротивление R значительно больше сопротивления амперметра R_a.

А

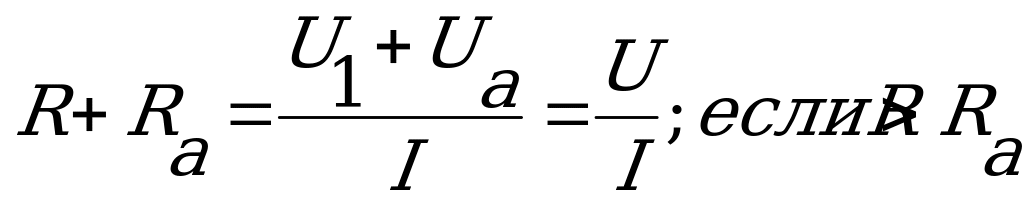

мперметр измеряет ток, проходящий через резистор R, вольтметр измеряет не только падение напряжения на резисторе R, но и падение напряжения на сопротивлении амперметра:

Может использоваться только в том случае, если величина измеряемого сопротивления R значительно больше величины сопротивления амперметра R_a.

1. Для случая, когда входное сопротивление вольтметра R_v значительно больше измеряемого сопротивления R.

Вольтметр показывает падение напряжения на резисторе R. Амперметр измеряет сумму токов I_o, проходящих через измеряемый резистор R и вольтметр V.

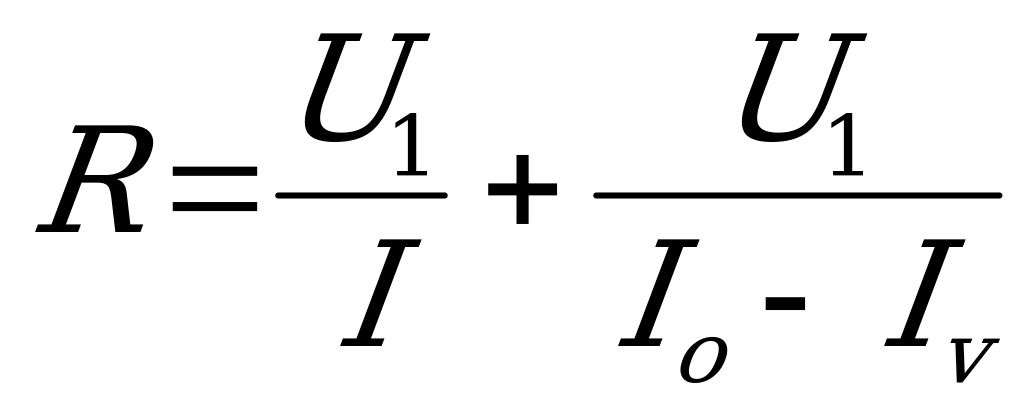

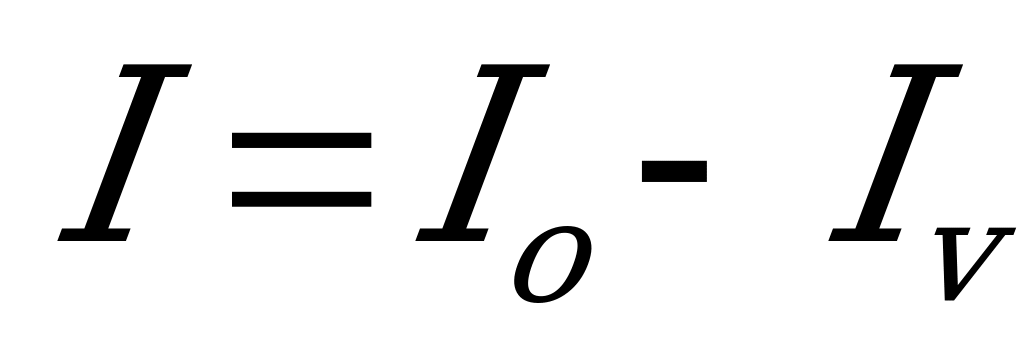

Через измеряемый резистор проходит ток:

где

если

Может использоваться, если сопротивление вольтметра R_v значительно больше величины измеряемого сопротивления резистора R.

Вопрос 2. Измерение сопротивления мегаомметром.

Мегомметр состоит: из генератора постоянного тока с ручным приводом и измерительного прибора, заключенных в один корпус. Он применяется для измерений сопротивления постоянного тока изоляции электрооборудования, проводов и кабелей.

Омметр работает на основе встроенного элемента питания и служит для измерения сравнительно небольших сопротивлений в Омах. Он может применяться для проверки целости электрических цепей.

Для проверки цепей может применяться щуп или пробник, состоящий из корпуса, в который помещается батарейка и лампочка. Для касания точек цепей прибор имеет штырь и провод.

Все измерения сопротивления производятся при снятом напряжении. Щуп так же применяется при снятом напряжении.

Присоединив провод щупа к нужной точке цепи и касаясь штырем других ее точек, можно проверить целость участков цепи.

Следует не забывать, что измерения сопротивлений в электроустановке нужно производить, сделав необходимые отключения напряжения, проверив его отсутствие перед присоединением прибора.

Схема измерения мегомметром М4100/3 сопротивления изоляции электродвигателя относительно его корпуса (по шкале кОм) показана на рисунке.

На корпусе мегомметра изображена схема присоединения проводов при измерении в мегаомах и килоомах.

В случае измерений в килоомах между двумя левыми зажимами ставится перемычка, входящая в комплект проводов, один провод присоединяется к этой перемычке, а другой – к правому зажиму, другие концы проводов присоединяются к измеряемому объекту.

При измерении в мегаомах провода присоединяются к двум левым зажимам.

В данном случае измерение производится в килоомах, электродвигатель отсоединен от сети. Его можно и не отсоединять, а только отключить выключатель. Обычно бывает удобней измерять сопротивление изоляции двигателя со стороны включающего устройства через кабель питания двигателя. Но в этом случае прибор учтет и сопротивление изоляции кабеля, а измеренное сопротивление изоляции будет меньше, чем сопротивление изоляции двигателя. Если нужно не ниже допустимого (500 кОм), то кабель можно не отсоединять, а если ниже, то электродвигатель нужно проверить отдельно.

С помощью мегомметра можно проверить целость каждой фазной обмотки двигателя и места их соединения, измерив сопротивление между началами фаз, если обмотки двигателя соединены в звезду. При соединении их треугольником концы и начала обмоток для этой проверки нужно рассоединять.

Так как на выходе мегомметра при измерении высокое напряжение, то в это время нельзя прикасаться к неизолированным частям объекта измерения и проводов прибора.

Измеряемая сеть может зарядиться от мегомметра во время измерения, поэтому после измерения ее нужно разряжать соединением проводником с зануленными (заземленными) частями электроустановки, соблюдая предосторожности.

М4100

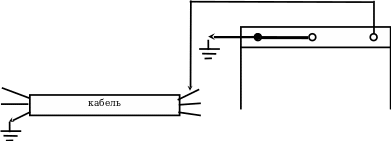

Определение концов жилы кабеля, в случае отсутствия расцветки, с помощью мегомметра (по шкале кОм) показано на рисунке. Дальний конец жилы кабеля и один зажим прибора присоединяются к заземленным частям конструкций, а с помощью провода от другого зажима прибора производится поиск второго конца жилы кабеля.

Следует отметить еще некоторые особенности при работе с мегомметром.

Снимать показания следует расчетом из 2-х человек:

№ 1 – работает непосредственно с прибором (установив его горизонтально, вращает ручку с необходимой скоростью и следит за шкалой прибора);

№ 2 – строго соблюдая ТБ, работает с зажимами мегомметра.

Прибор имеет сдвоенную шкалу – т.е. в зависимости от того, КАК вы подсоединили к мегомметру измерительные провода и перемычку, по ТАКОЙ шкале (МОм – мегаом или кОм - килоом) вы и снимаете измерения.

Мегомметр вырабатывает высокое напряжение, и если в установке, где производится измерение, есть элементы, которые могут быть повреждены этим напряжением, например, конденсаторы, полупроводниковые приборы, то они должны быть отсоединены или закорочены проводом.

Не допускается пользование прибором, загрязненным и покрытым влагой, так как это может исказить показания.

Перед измерением прибор должен быть проверен на работоспособность соединением концов его проводов при вращении рукоятки, при этом стрела прибора должна показать «нуль», а при рассоединении проводов – «бесконечность».

Чтобы прибор дал нужное напряжение, его рукоятку нужно вращать с частотой не меньшей, чем указана на щитке со шкалой.

При измерении в разветвленной сети прибор может сначала показать малое сопротивление изоляции, пока сеть не зарядится от напряжения, вырабатываемого им, так как изоляция сети имеет емкость.

Требования безопасности при работе с мегаомметром, определенные РБЭ ЭУ-2003

1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным номерам расчета. В ЭУ напряжением выше 1 кВ измерения производятся по наряду двумя номерами расчета, один из которых должен иметь не ниже IV, другой не ниже III группы, в ЭУ напряжением до 1 кВ - по распоряжению одним лицом с группой не ниже III. При этом необходимо использовать диэлектрические перчатки и боты.

В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг).

4. При работе с мегаомметром запрещается прикасаться к токоведущим частям, к которым он присоединен. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления.
