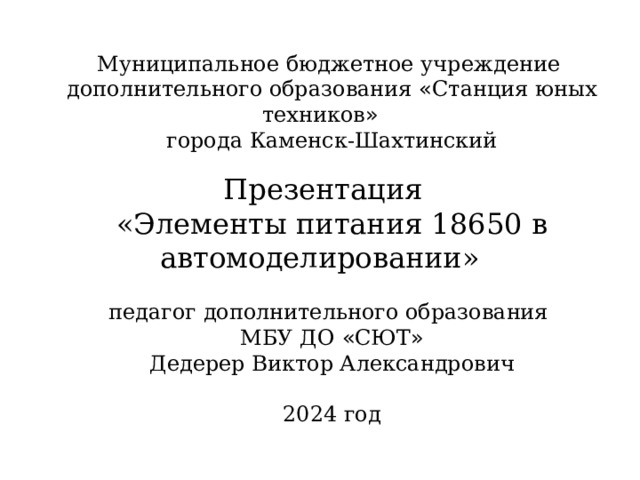

«Элементы питания 18650 в автомоделировании»

Муниципальное бюджетное учреждение

дополнительного образования « Станция юных техников »

города Каменск-Шахтинский

Презентация

«Элементы питания 18650 в автомоделировании»

педагог дополнительного образования

МБУ ДО « СЮТ »

Дедерер Виктор Александрович

2024 год

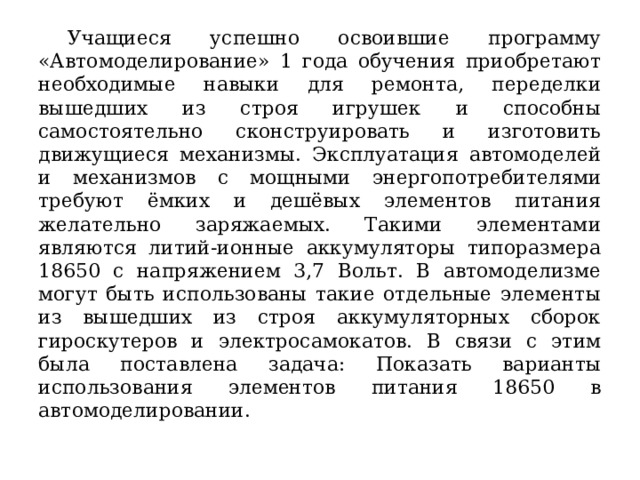

Учащиеся успешно освоившие программу «Автомоделирование» 1 года обучения приобретают необходимые навыки для ремонта, переделки вышедших из строя игрушек и способны самостоятельно сконструировать и изготовить движущиеся механизмы. Эксплуатация автомоделей и механизмов с мощными энергопотребителями требуют ёмких и дешёвых элементов питания желательно заряжаемых. Такими элементами являются литий-ионные аккумуляторы типоразмера 18650 с напряжением 3,7 Вольт. В автомоделизме могут быть использованы такие отдельные элементы из вышедших из строя аккумуляторных сборок гироскутеров и электросамокатов. В связи с этим была поставлена задача: Показать варианты использования элементов питания 18650 в автомоделировании.

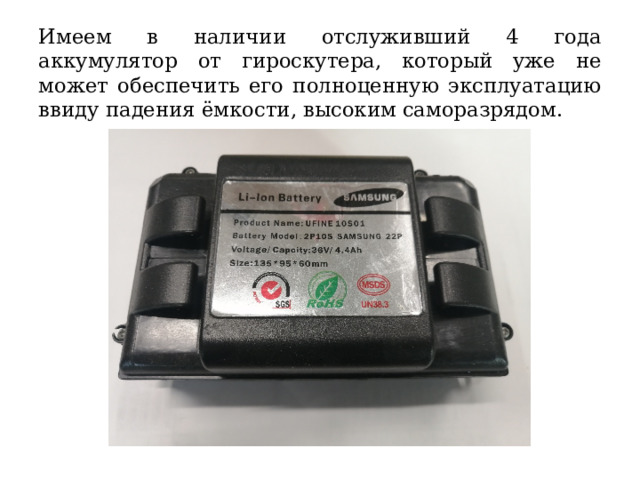

Имеем в наличии отслуживший 4 года аккумулятор от гироскутера, который уже не может обеспечить его полноценную эксплуатацию ввиду падения ёмкости, высоким саморазрядом.

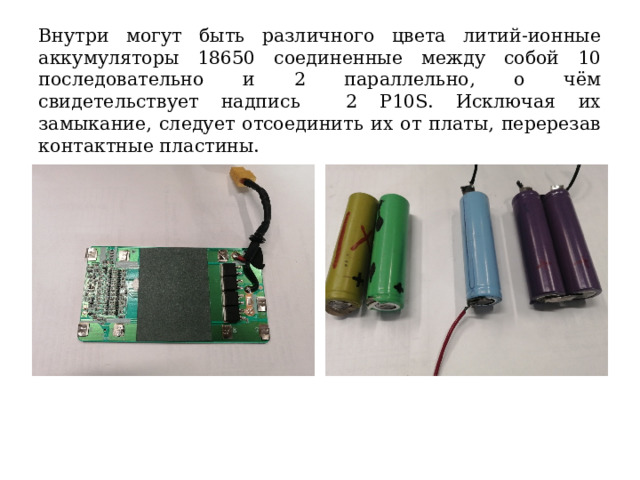

Внутри могут быть различного цвета литий-ионные аккумуляторы 18650 соединенные между собой 10 последовательно и 2 параллельно, о чём свидетельствует надпись 2 Р10S. Исключая их замыкание, следует отсоединить их от платы, перерезав контактные пластины.

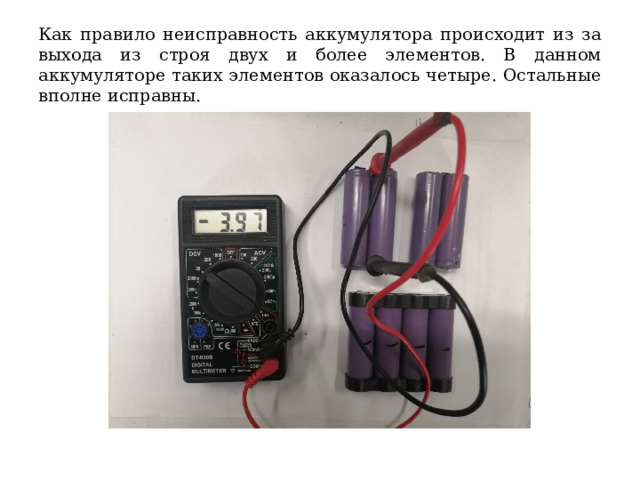

Как правило неисправность аккумулятора происходит из за выхода из строя двух и более элементов. В данном аккумуляторе таких элементов оказалось четыре. Остальные вполне исправны.

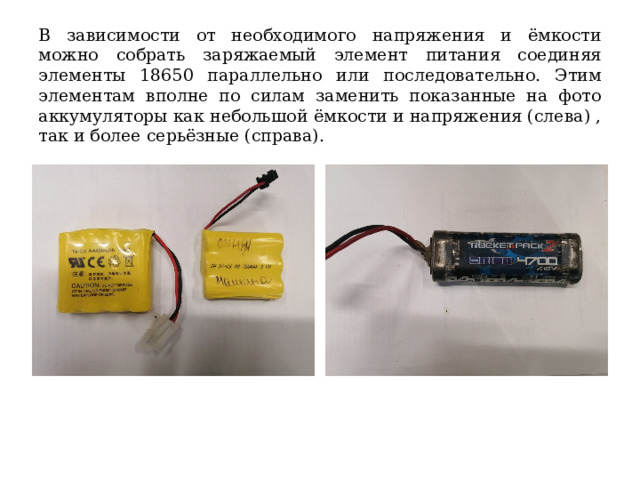

В зависимости от необходимого напряжения и ёмкости можно собрать заряжаемый элемент питания соединяя элементы 18650 параллельно или последовательно. Этим элементам вполне по силам заменить показанные на фото аккумуляторы как небольшой ёмкости и напряжения (слева) , так и более серьёзные (справа).

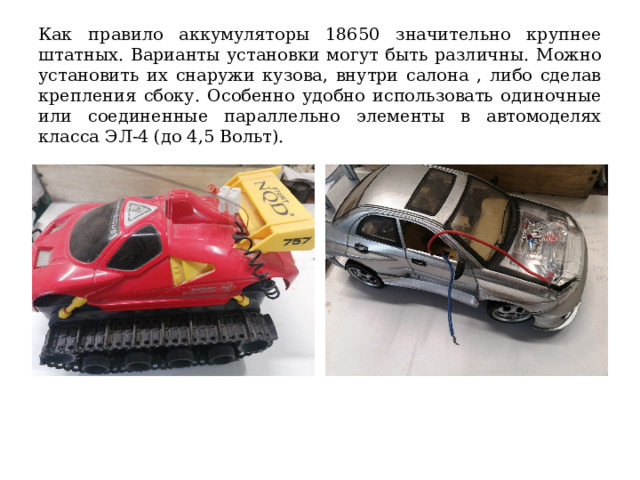

Как правило аккумуляторы 18650 значительно крупнее штатных. Варианты установки могут быть различны. Можно установить их снаружи кузова, внутри салона , либо сделав крепления сбоку. Особенно удобно использовать одиночные или соединенные параллельно элементы в автомоделях класса ЭЛ-4 (до 4,5 Вольт).

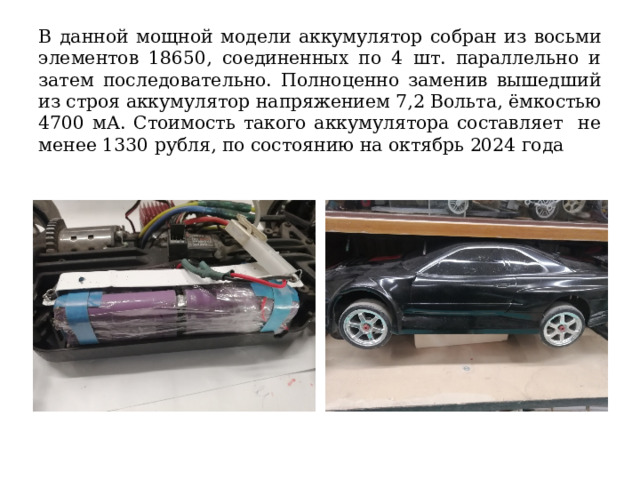

В данной мощной модели аккумулятор собран из восьми элементов 18650, соединенных по 4 шт. параллельно и затем последовательно. Полноценно заменив вышедший из строя аккумулятор напряжением 7,2 Вольта, ёмкостью 4700 мА. Стоимость такого аккумулятора составляет не менее 1330 рубля, по состоянию на октябрь 2024 года

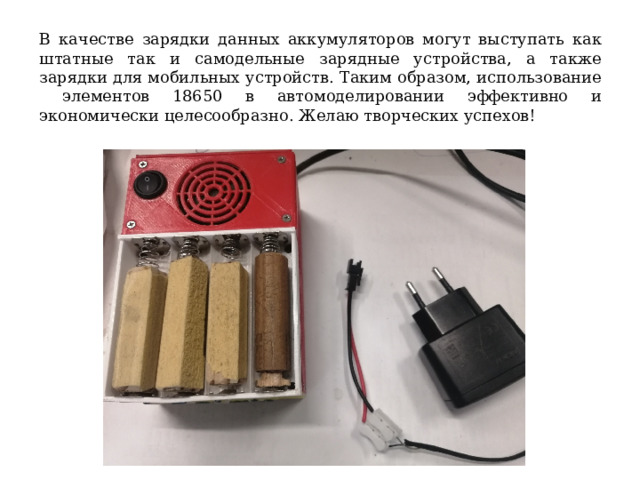

В качестве зарядки данных аккумуляторов могут выступать как штатные так и самодельные зарядные устройства, а также зарядки для мобильных устройств. Таким образом, использование элементов 18650 в автомоделировании эффективно и экономически целесообразно. Желаю творческих успехов!
