Электронная презентация урока на тему "Графика в программировании Turbo Pascal"

Графика в среде программирования

Turbo Pascal

Преподаватель ЕАДК: Неверова И.Ю.

План урока:

• Особенности подключения графического режима в среде программирования Turbo Pascal
• Составление структуры программы
• Расчёт координат для процедур
• Особенности рисования контуром и заливкой цветом
• Рассмотрение образцов программы

Рекомендуемая литература:

И.Г. Семакин, А.П. Шестаков. Основы программирования, с.88-98, 398-409.

Графические возможности языка Turbo Pascal – библиотека Graph

• Подключение графической библиотеки прописывается в программе процедурой:

Uses Graph ;

• Для установки графического режима экрана используется процедура:

InitGraph (Var Driver, Mode: Integer, Path: String);

Путь к графической библиотеке

Режим работы драйвера

Код драйвера

Режимы работы графической программы

• Текстовый режим . Используется для написания программы. Переход из режима текста программы в графический режим выполнения программы осуществляется процедурой RUN или клавишами Ctrl+F9.
• Графический режим. Изображение строится из отдельных точек (пикселей). Режим работы графического драйвера VGAHi соответствует графической сетке 640х480 пикселей, с палитрой из 16 цветов, автоматическим определением типа драйвера и установке графического режима. Выход из программы в режим текста программы клавишей Enter.

Структура программы

Program ricunok ; {заголовок программы}

Uses Graph ; {подключение графической библиотеки}

Var Dr , Md : integer ; {описание переменных драйвера}

Begin {начало тела программы}

Dr := Detect ; {тип драйвера}

InitGraph ( Dr , Md ,‘ C :\ TP 70\ BGI ’); {включение графики с

библиотекой graph }

;

ReadLn ; {задержка программы}

CloseGraph ; {выход из графического режима}

End . {конец программы}

Расчёт координат для процедур вывода геометрических фигур

275

250

150

50

0

X=640

100

125

150

Bar(50,100,150,150)

Fillellipse(250,125,25,25)

Монитор типа VGA

Y=480

Использование графических процедур

Программа, выводящая на экран японский флаг белого цвета с красным кругом в центре

на бирюзовом фоне экрана.

Program Flag;

Uses Graph;

Var Dr, Md: Integer;

Begin

Dr := Detect;

InitGraph (Dr, Md, ‘C:\TP70\BGI’);

ClearViewPort ; {Очистка экрана, для установления фона экрана}

SetBkColor ( Cyan ); {Установка цвета фона экрана бирюзовая}

SetFillStyle (1, 15); {Цвет заполнения прямоугольника по шаблону и цвету}

Bar (10, 10, 410, 210); {Рисование закрашенного прямоугольника по координатам}

SetColor (4); {Установка цвета линий круга}

Circle (210, 110, 30); {Рисование окружности с координатой центра и радиусом}

SetFillStyle (1, 4); {Цвет заполнения круга по шаблону и цвету}

FloodFill (200, 100, 4); {Заполнение цветом замкнутой фигуры вокруг координаты до границ}

ReadLn ; {задержка программы}

CloseGraph ; {выход из графического режима}

End . {конец тела программы}

Программа выводящая на экран блок-схему

Program shema;

uses graph;

var dr,md:integer;

begin dr:=detect;

initgraph(dr,md,'C:\tp70\bgi');

clearviewport;

setbkcolor(7);

setcolor(1);

setlinestyle(0,1,3);

ellipse(320,40,0,360,50,10);

line(320,50,320,70);

line(270,70,390,70); line(390,70,370,100); line(370,100,250,100); line(250,100,270,70); line(320,100,320,120);

rectangle(260,120,380,150);

line(320,150,320,170); line(320,170,400,190); line(400,190,320,210); line(320,210,240,190); line(240,190,320,170);

line(240,190,200,190); line(200,190,200,210);

rectangle(140,210,260,240);

line(200,240,200,260);

rectangle(140,260,260,290);

line(200,290,200,310);

Line(140,310,260,310); Line(260,310,240,340); Line(240,340,120,340); Line(120,340,140,310); line(200,340,200,360);

line(200,360,100,360); line(100,360,100,170); line(100,170,320,170); line(400,190,440,190);

line(440,190,440,380); line(440,380,320,380); line(320,380,320,400);

ellipse(320,410,0,360,50,10);

setcolor(5);

settextstyle(7,0,2);

outtextXY(300,75,’F'); outtextXY(300,125,'N:=0'); outtextXY(292,178,’N

Readln;

closegraph;

end.

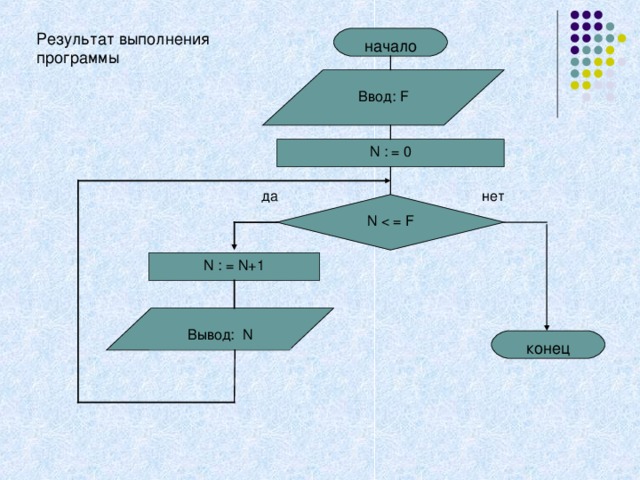

Результат выполнения программы

начало

Ввод: F

N : = 0

да

нет

N

N : = N+1

Вывод: N

конец

Написать программу выводящую следующий рисунок

Program paravoz;

uses graph;

var dr,md:integer;

begin dr:=detect;

initgraph(dr,md,'C:\tp70\bgi');

clearviewport;

Setbkcolor(3);

SetFillStyle (1, 2 );

Bar(150,30,250,225);

SetFillStyle (1, 1 );

Bar(180,55,220,115);

SetFillStyle (1, 2 );

Bar(250,120,450,225);

Line(350,65,390,65);

Line(350,65,360,120);

Line(390,65,380,120);

Line(380,120,360,120);

Setcolor(1);

SetFillStyle(1,1);

Sector(420,245,0,360,20,20);

Sector(300,245,0,360,20,20);

Sector(185,245,0,360,20,20);

SetColor(8);

SetFillStyle(1,7);

Sector(400,50,0,360,30,10);

Sector(425,25,0,360,20,10);

Sector(445,5,0,360,10,5);

Readln;

closegraph;

end.

Домашнее задание

В рабочих тетрадях Тема № 4 выполнить задания 1 и 2, по использованию графических процедур.

Таблица основных графических процедур в Приложении 4.
