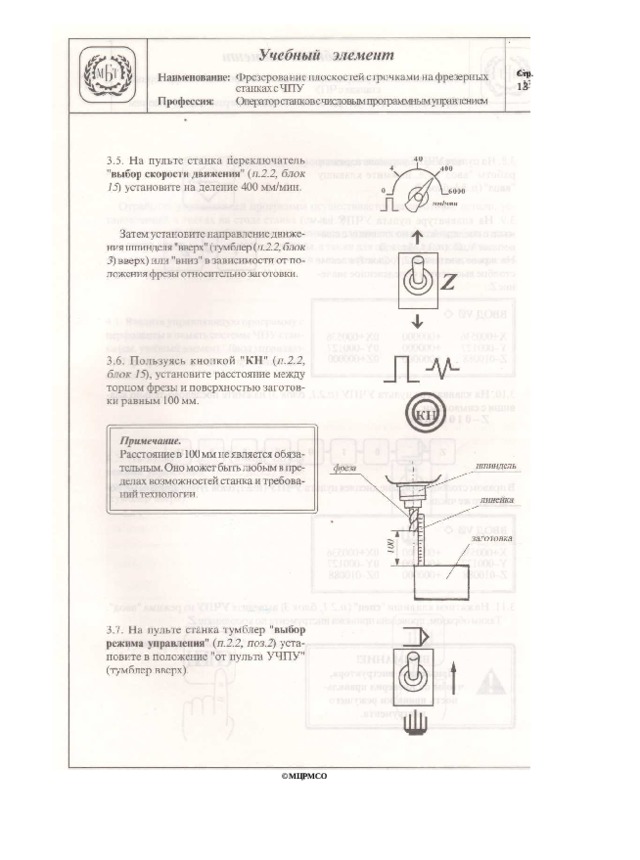

r fr* -цО| Учебный элемент

ММЬТИ Наименование: Фрезерование плоскостей строчками на фрезерных ( т,) '

станках с ЧПУ 33

' 4s ———Профессия: Операторстанковсчисловымпрограммнымуправлением

* I

'Проверка усвоения Контрольные вопросы

Каждый вопрос имеет один или несколько правильных ответов. Выберите правильные.

1. Какой фрезой можно обрабатывать плоскую поверхность:

а) концевой цилиндрической;

б) фасонной;

в) дисковой.

2. Чем проверяется перпендикулярность сторон заготовки:

а) штангенциркулем;

б) угломером;

в) угольником.

3. Где целесообразно назначить точку "нуль детали" при фрезеровании плоскости:

а) посередине детали;

б) по углу детали;

в) вне детали.

4. В каком режиме работы УЧПУ вводятся в память численные значения координат "нуля детали":

а) в режиме "редактирование";

б) в режиме "покадровая работа";

в) в режиме "ввод".

5. Как может быть закреплена деталь на столе фрезерного станка при фрезеровании плоскости:

а) в тисках;

б) с помощью токарного патрона;

в) специальными прихватами.

6. Для чего применяется покадровый режим работы станка с ЧПУ:

а) для проверки правильности управляющей программы;

б) для отработки технологии обработки детали на станке с ЧПУ;

в) для остановки (прерывания) работы станка с ЧПУ в автоматическом режиме.

© МЦРМСО

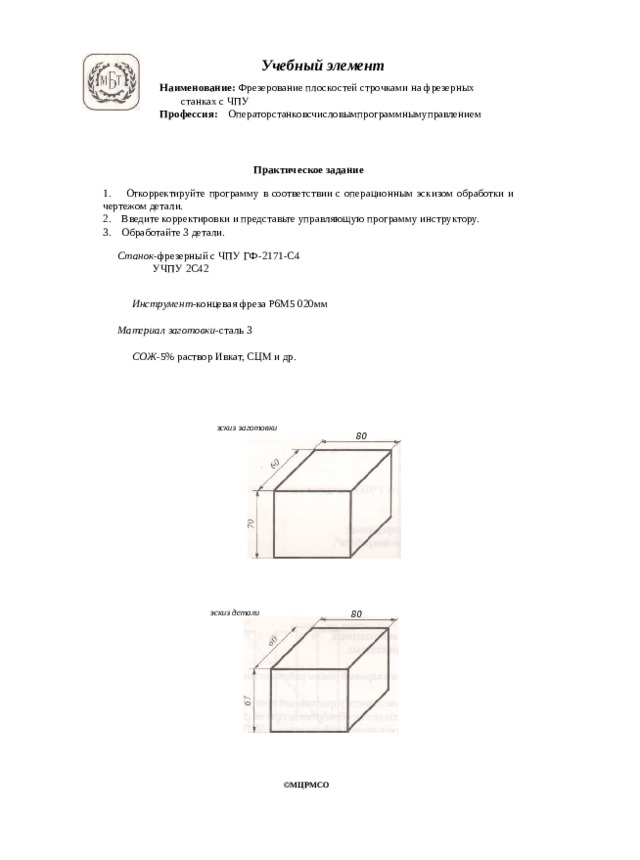

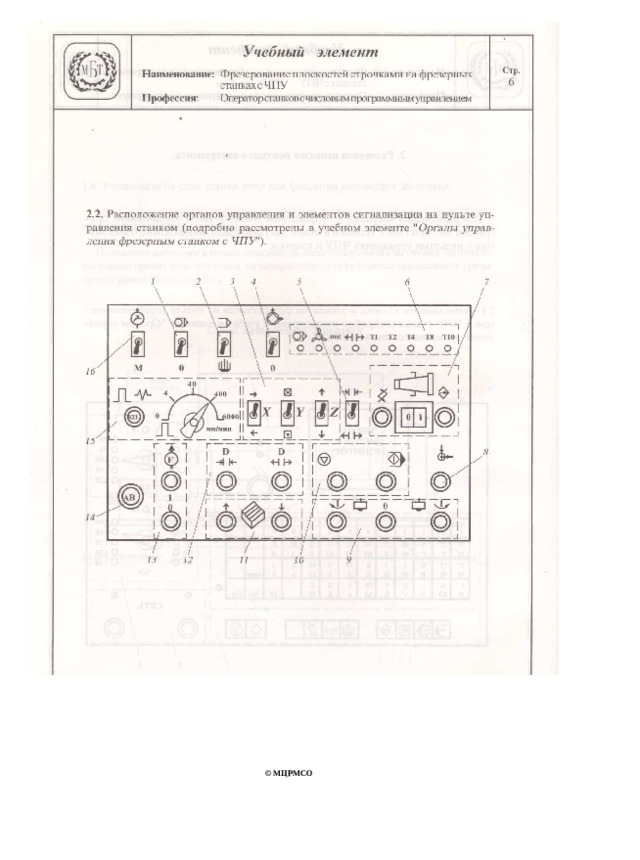

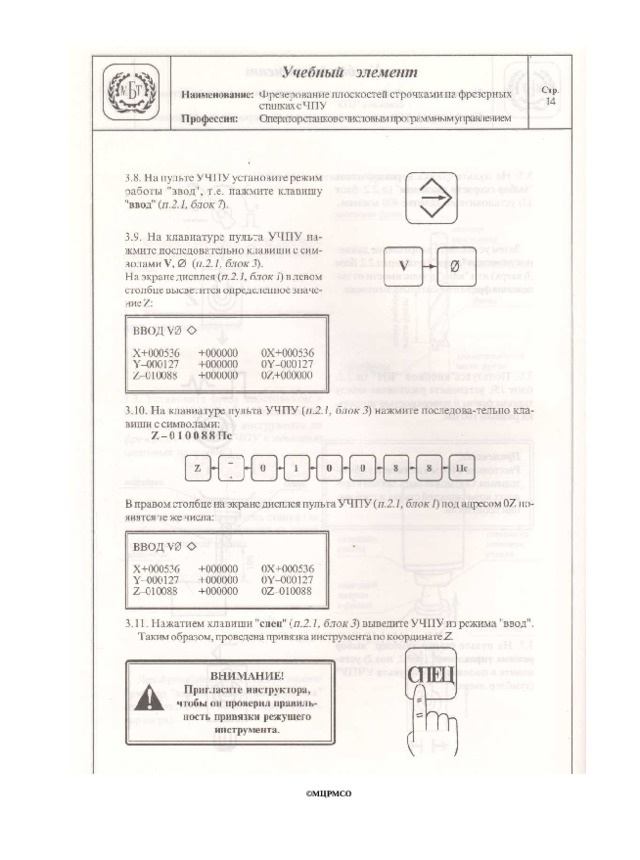

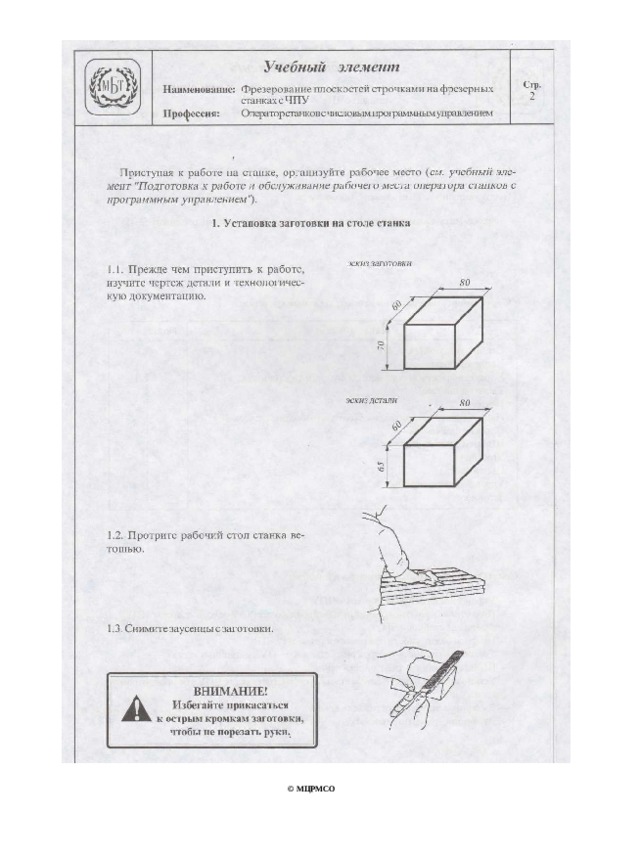

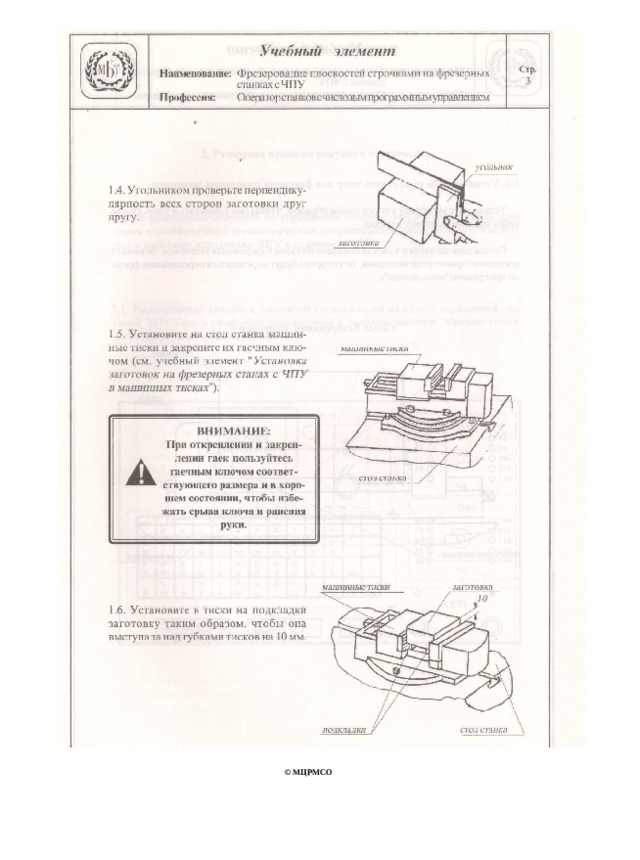

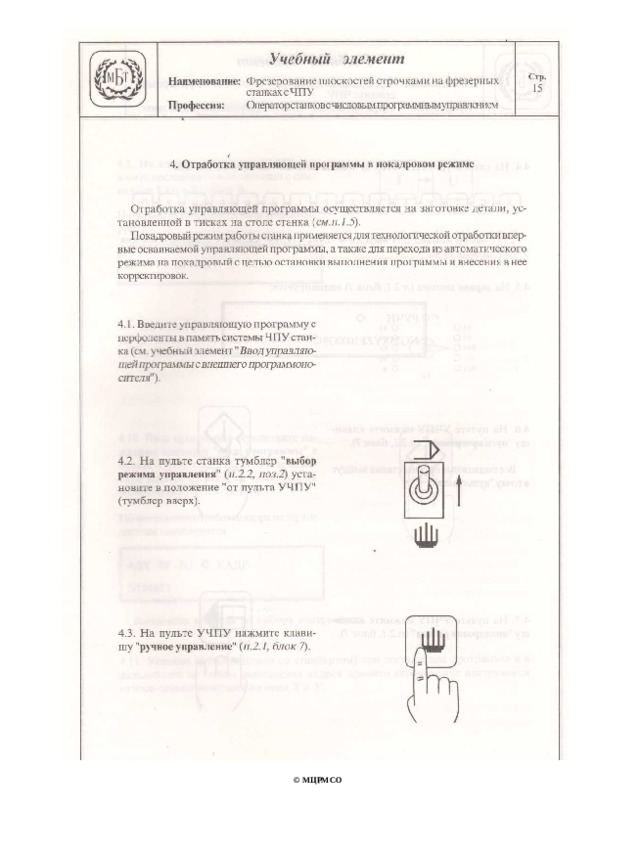

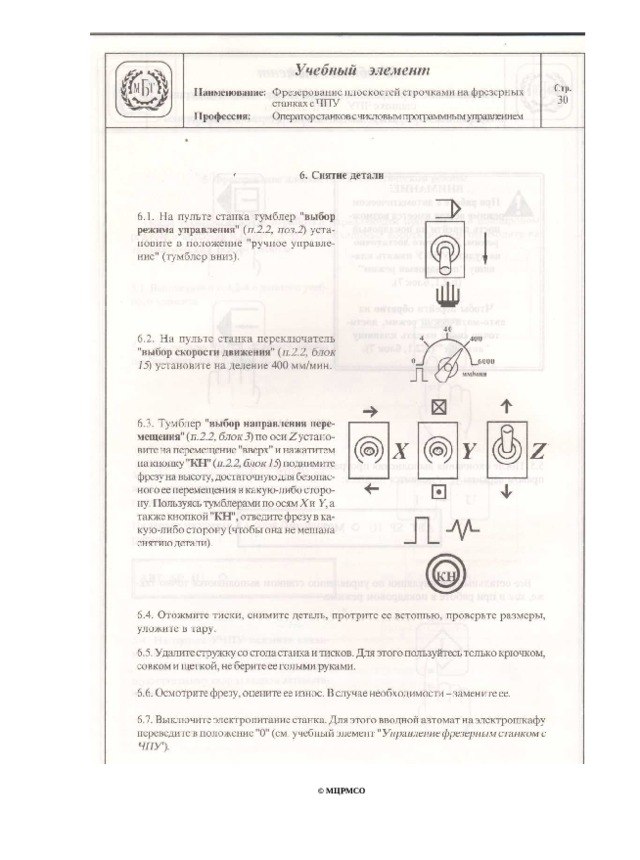

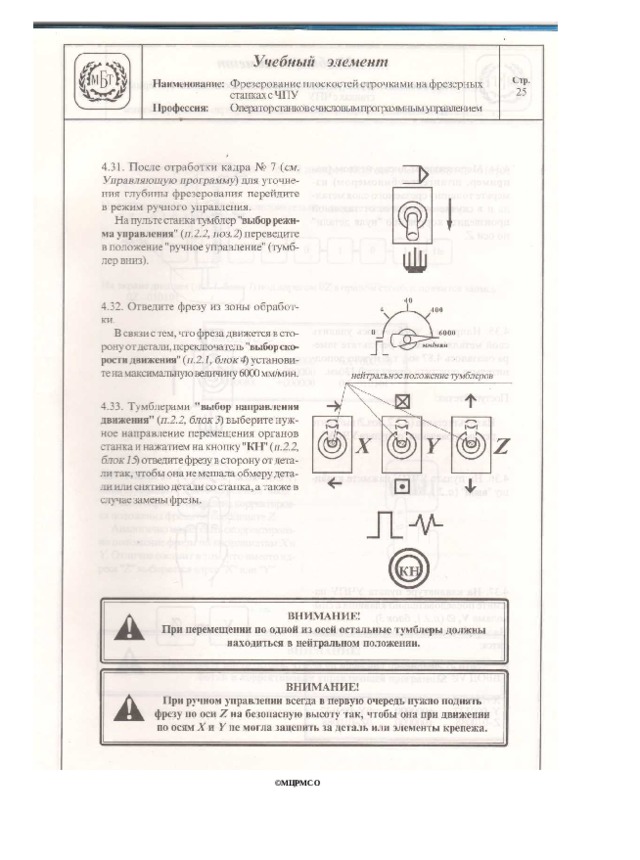

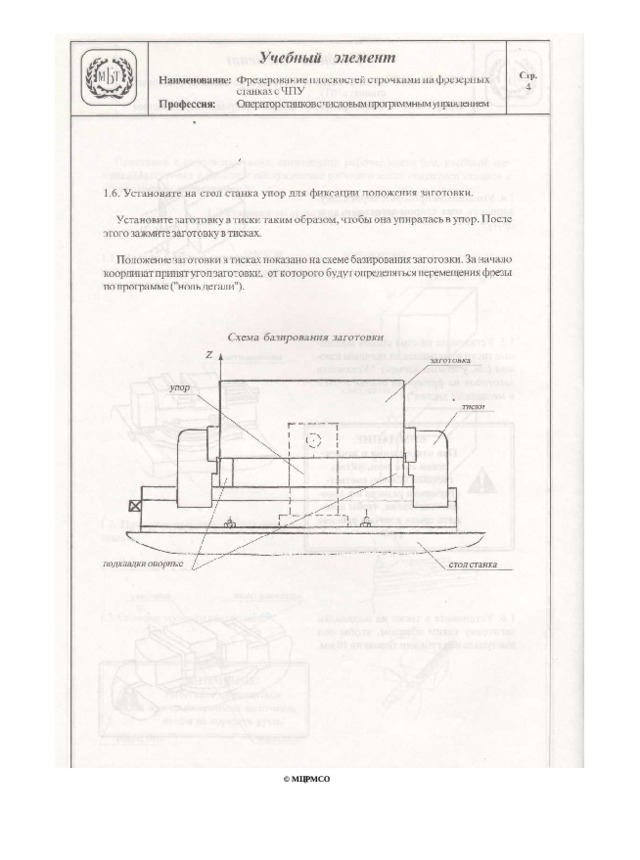

Учебный элемент

Наименование: Фрезерование плоскостей строчками на фрезерных станках с ЧПУ

Профессия: Операторстанковсчисловымпрограммнымуправлением

Практическое задание

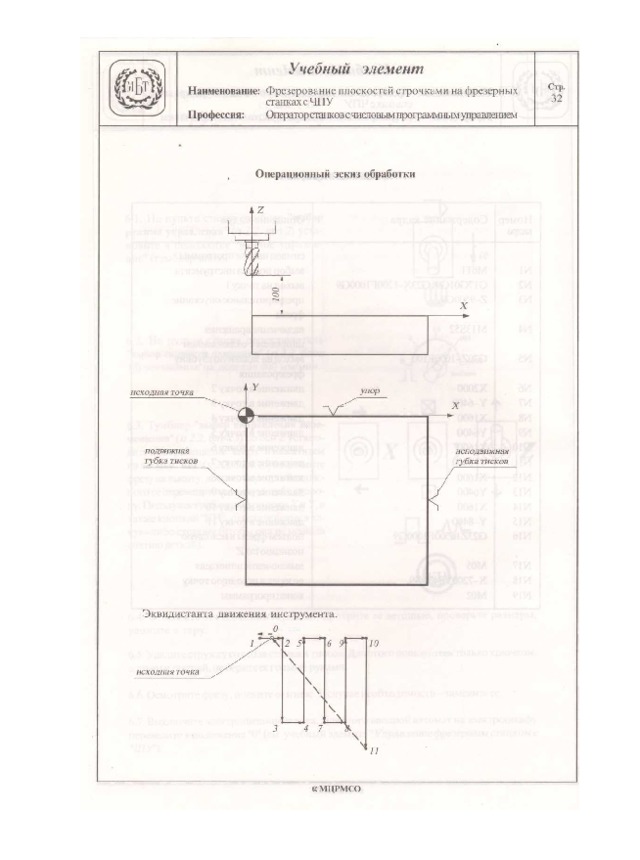

1. Откорректируйте программу в соответствии с операционным эскизом обработки и чертежом детали.

2. Введите корректировки и представьте управляющую программу инструктору.

3. Обработайте 3 детали.

Станок -фрезерный с ЧПУ ГФ-2171-С4 УЧПУ 2С42

Инструмент -концевая фреза Р6М5 020мм Материал заготовки -сталь 3

СОЖ- 5% раствор Ивкат, СЦМ и др.

эскиз заготовки

80

эскиз детали

80
