Гидроприводы и пневмоприводы применяемые в обувном оборудовании.

Опорный конспект урока

Тема урока: Гидроприводы и пневмоприводы применяемые в обувном оборудовании.

В современных обувных машинах все более широко применяют объемные гидро- и пневмоприводы, служащие для перемеще­ния рабочих органов машин и создания необходимых техноло­гических усилий.

Гидропривод (пневмопривод) — привод с гидравлическим (пневматическим) механизмом и с одним или более гидродви­гателями (пневмодвигателями). Рабочая среда в гидроприводе находится под давлением. Под рабочей средой понимается ра­бочая жидкость в гидроприводе и рабочий газ в пневмопри­воде. В обувных машинах в качестве рабочих сред применяют жидкие масла и сжатый воздух.

Гидропривод представляет собой конструкцию, состоящую из различных элементов и устройств, соединенных в определен­ной последовательности. К ним относятся гидробак, гидроли­нии связи, насосы, гидроцилиндры, фильтры, аккумуляторы, распределительная и регулирующая аппаратура.

Гидробак представляет собой гидроемкость, предназначенную для питания гидропривода рабочей жид­костью.

В качестве гидролиний связи между элементами гидропри­вода, конструктивно не объединенными в одно устройство, ис­пользуют трубопроводы. К подвижным элементам присоеди­няют гибкие трубопроводы (шланги). Неподвижные элементы чаще соединяют металлическими трубами. По назначению раз­личают трубопроводы всасывания, напора, слива, управления и дренажные (отвода утечек).

Насос — это машина, создающая поток жидкой среды. В обувных машинах наиболее распространены пластинча­тые насосы, рабочими органами которых являются шиберы, выполненные в виде пластин.

Для передачи движения непосредственно рабочим органам машины служат гидроцилиндры.

Гидроцилиндром называется гидродвигатель с возвратно-поступательным движением выход­ного звена. В зависимости от вида рабочего звена различают поршневые и плунжерные гидроцилиндры. В порш­невом гидроцилиндре выходным звеном является шток, при­крепляемый к рабочему звену — поршню, в плунжерном гидро­цилиндре плунжер является одновременно рабочим и выходным звеном. В зависимости от конструкции различают гидроци­линдры с одно- и двусторонним штоками.

Поршень гидроцилиндра с односторонним штоком делит его внутреннюю полость на две: штоковую и поршневую (бесштоковую).

Гидроцилиндр, в котором масло под давлением подается только в одну из полостей, является гидроцилиндром одностороннего действия. Поршень в таком гидроци­линдре возвращается в исходное положение под действием пру­жин или силы тяжести рабочих органов машины.

Гидроцилиндр, в котором поршень движется в обе стороны под давлением масла, называется гидроцилиндром двустороннего действия.

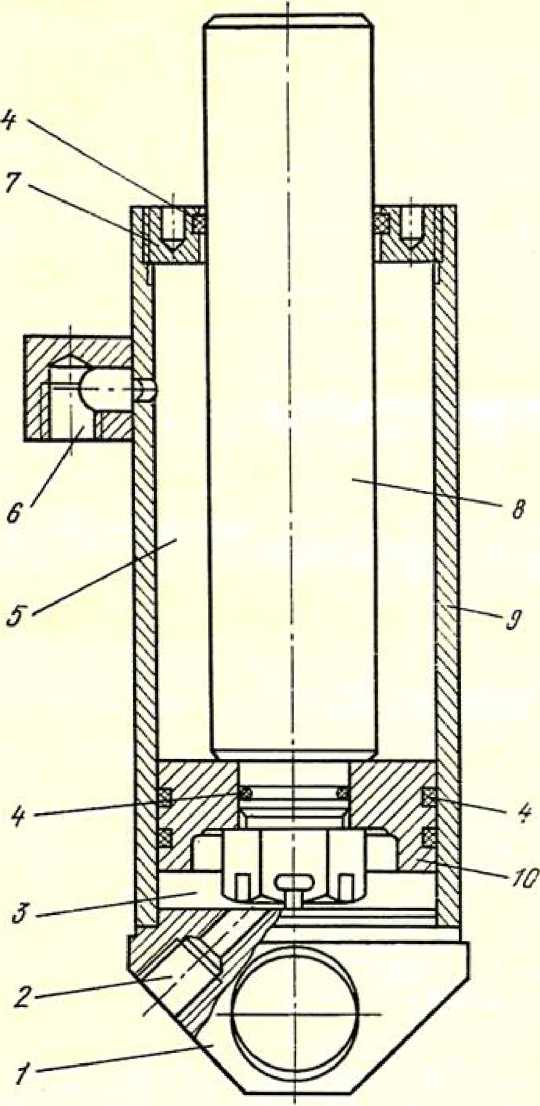

Гидроцилиндр двустороннего дей­ствия с односторонним штоком состоит из

корпуса 9 (рис. 10), крышек 1 и 7. Внутри корпуса находится поршень 10, закреп­ленный на штоке 8. При поступлении масла через отверстие 2 в

бесштоковую полость 3 гидроцилиндра поршень 10 вместе со штоком 8 поднимается, а при подаче масла через отверстие 6 в штоковую полость 5 опускается. Уплотнительные кольца 4 предохраняют гидроцилиндр от утечек масла.

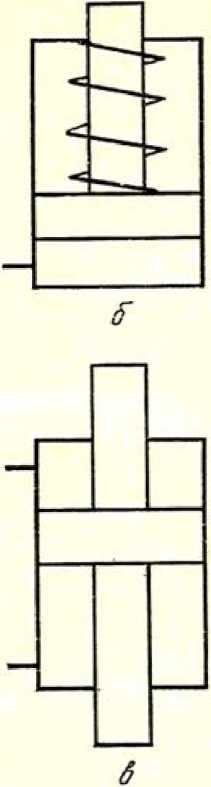

Рис. 10. Гидроци­линдр двустороннего действия с односто­ронним штоком (а) и условные графиче­ские обозначения гидроцилиндров од­ностороннего дей­ствия с возвратом штока пружиной (б) и двустороннего дей­ствия с двусторонним штоком

Фильтры служат для очистки масла от твердых частиц, по­являющихся в результате износа элементов гидропривода и ес­тественного процесса старения масла.

Гидроаккумуляторы создают в гидравлической системе ма­шины необходимый запас масла под определенным давлением, когда установка другого насоса большей производительности нецелесообразна. Этот запас отдается, когда подача насоса не­достаточна, и обеспечивает работу машины.

Пневмогидроаккумулятор — гидроемкость, в которой акку­мулирование и возврат энергии происходят в результате сжа­тия и расширения газа.

В обувных машинах применяют также поршневые пневмо­гидроаккумуляторы с разделителем рабочих сред в виде поршня.

Распределительная аппаратура служит для изменения на­правления движения масла в гидроприводе и приведения в дей­ствие исполнительных инструментов машины в нужной после­довательности. Аппаратура состоит из одного или нескольких гидрораспределителей различных конструкций.

Гидрораспределитель — направляющий гидроаппарат, уп­равляющий пуском, остановом и направлением потока рабочей жидкости в двух или более гидролиниях с помощью внешнего управляющего воздействия.

Регулирующая аппаратура предназначена для автоматиче­ского изменения направления и величины потока масла при оп­ределенном давлении. К ней относятся различные гидрокла­паны, гидродроссели и др.

Гидроклапан - гидроаппарат, размеры рабочего проходного сечения которого изменяются под действием проходя­щего через него потока масла.

Гидродроссель-гидроаппарат управле­ния расходом, создающий сопротивление потоку рабочей жид­кости. Гидродроссель позволяет регулировать скорость переме­щения рабочей жидкости в трубопроводах путем изменения ее расхода, что достигается уменьшением или увеличением попе­речного сечения в гидродросселе.

Обратный гидроклапан-направляющий гидроап­парат, предназначенный для пропуска рабочей жидкости только в одном направлении и запирания в обратном. При обратном движении масла шарик прижимается к отверстию и масло не проходит.

В пневмоприводе рабочей средой является сжатый газ, по­ступающий в пневмосистему машины от индивидуального ком­прессора или от цеховой пневмосети. В состав пневмоприводов входят пневмоцилиндры, пневмораспределители, пневмокла­паны, пневмодроссели и другие элементы, имеющие назначение и условные графические обозначения, аналогичные соответст­вующим элементам гидропривода.

Домашнее задание: Прочитать текст, изучить схемы, составить конспект.
