Графика основные понятия

УТВЕРЖДАЮ

Зам. директора по УВР

_________Илясова Л.М.

ПЛАН-ЗАНЯТИЯ

ТЕМА: Графика основные понятия

Цели урока:

Воспитательная: воспитание информационной культуры учащихся, внимательности, аккуратности, дисциплинированности, усидчивости.

Развивающая: развитие навыков и умений работы с графикой.

Обучающая: научить отличать векторную графику от растровой, ознакомить с преимуществами и недостатками каждой графики.

Оборудование:

Компьютер (проектор), раздаточный материал.

В настоящее время существуют:

1. Растровая графика.

2. Векторная графика.

3. Трехмерная графика.

4. Фрактальная графика.

5. Символьная графика

Ход урока.

1. Оргмомент.

Приветствие, проверка присутствующих. Объявление темы

2. Изложение нового материала.

Виды графики

Компьютерная графика - область информатики, изучающая методы и свойства и обработки изображений с помощью программно-аппаратных средств.

Представление данных на компьютере в графическом виде впервые было реализовано в середине 50-х годов. Сначала, графика применялась в научно-военных целях.

Под видами компьютерной графики подразумевается способ хранения изображения на плоскости монитора.

Машинная графика в настоящее время уже вполне сформировалась как наука. Существует аппаратное и программное обеспечение для получения разнообразных изображений - от простых чертежей до реалистичных образов естественных объектов. Машинная графика используется почти во всех научных и инженерных дисциплинах для наглядности восприятия и передачи информации. Знание её основ в наше время необходимо любому ученому или инженеру. Машинная графика властно вторгается в бизнес, медицину, рекламу, индустрию развлечений. Примене­ние во время деловых совещаний демонстрационных слайдов, под­готовленных методами машинной графики и другими средствам автоматизации конторского труда, считается нормой. В медицине становится обычным получение трехмерных изображений внутренних ­органов по данным компьютерных томографов. В наши дни телевидение и другие рекламные предприятия часто прибегают к услугам машинной графики и компьютерной мультипликации. Использование машинной графики в индустрии развлечений охватыва­ет такие несхожие области как видеоигры и полнометражные художественные фильмы.

В зависимости от способа формирования изображений компьютерную графику подразделяют:

Показ презентации «Вектор-растр»

• Растровая графика.

• Векторная графика.

• Трехмерная графика.

• Фрактальная графика.

• Символьная графика (устарела и на сегодняшний день практически не используется, поэтому рассматривать ее не будем)

Учащиеся рисуют таблицу и самостоятельно во время лекции заполняют её. Во время подведения итогов урока проверяется заполнение таблицы.

Сравнительная характеристика

Растровое изображение

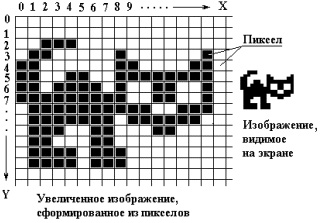

Растровое изображение составляется из мельчайших точек (пикселов) – цветных квадратиков одинакового размера. Растровое изображение подобно мозаике - когда приближаете (увеличиваете) его, то видите отдельные пиксели, а если удаляете (уменьшаете), пиксели сливаются.

Компьютер хранит параметры каждой точки изображения (её цвет, координаты). Причём каждая точка представляется определенным количеством бит (в зависимости от глубины цвета). При открытии файла программа прорисовывает такую картину как мозаику – как последовательность точек массива. Глубина цвета - сколько битов отведено на хранение цвета каждой точки:
- в черно-белом - 1 бит
- в полутоновом - 8 бит
- в цветном - 24 (32) бита на каждую точку.

Растровые файлы имеют сравнительно большой размер, т.к. компьютер хранит параметры всех точек изображения.

Поэтому размер файла зависит от параметров точек и их количества:

• от глубины цвета точек,

• от размера изображения (в большем размере вмещается больше точек),

• от разрешения изображения (при большем разрешении на единицу площади изображения приходится больше точек).

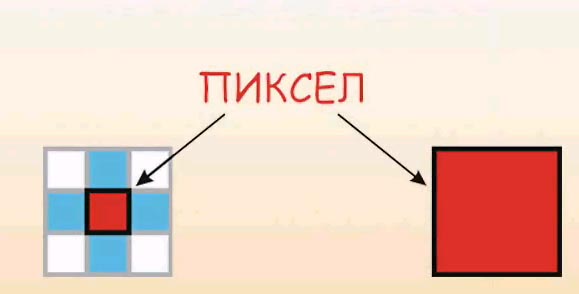

Чтобы увеличить изображение, приходится увеличивать размер пикселей-квадратиков. В итоге изображение получается ступенчатым, зернистым.

Д ля уменьшения изображения приходится несколько соседних точек преобразовывать в одну или выбрасывать лишние точки. В результате изображение искажается: его мелкие детали становятся неразборчивыми (или могут вообще исчезнуть), картинка теряет четкость.

Исходное изображение

Фрагмент увеличенного изображения

Как Вы думаете, растровое изображение масштабируется с потерей качества или нет? ( Растровое изображение масштабируется с потерей качества)

Растровое изображение нельзя расчленить. Оно «литое», состоит из массива точек. Поэтому в программах для обработки растровой графики предусмотрен ряд инструментов для выделения элементов «вручную».

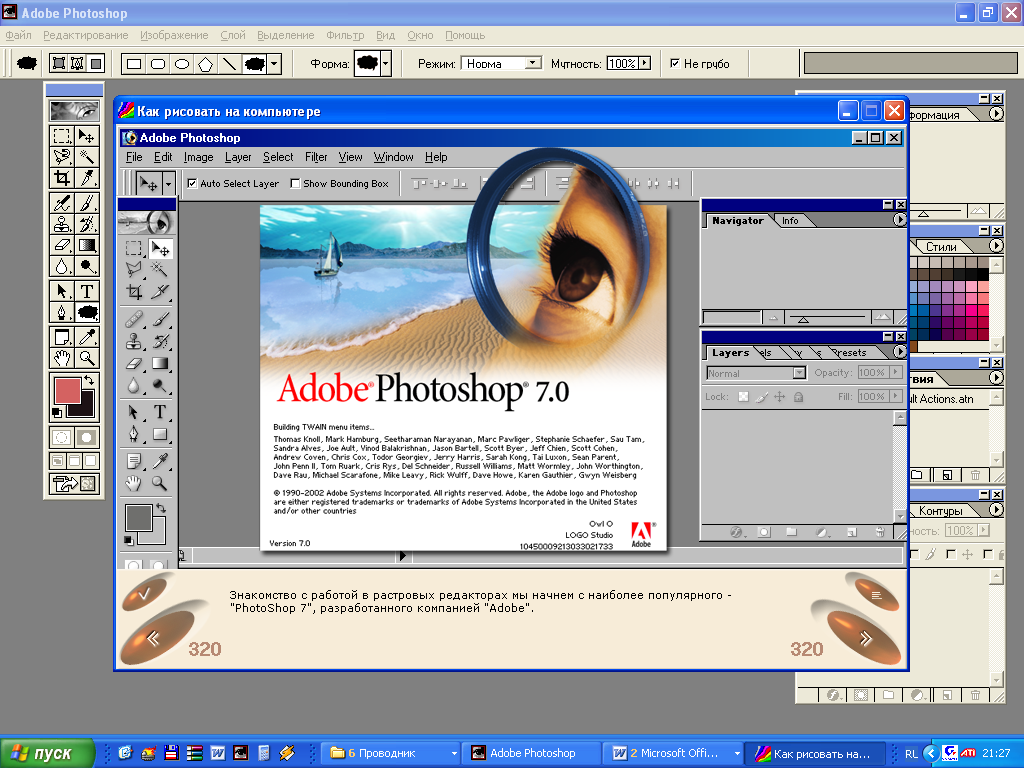

Например, в Photoshop - это инструменты «Волшебная палочка», Лассо, режим маски и др.

Оригинал Увеличенный фрагмент для показа массива точек

Б лизкими аналогами являются живопись, фотография

Программы для работы с растровой графикой:

Paint

Microsoft Photo Editor

Adobe Photo Shop

Fractal Design Painter

Micrografx Picture Publisher

Применение:

• для обработки изображений, требующей высокой точности передачи оттенков цветов и плавного перетекания полутонов. Например, для:

• ретуширования, реставрирования фотографий;

• создания и обработки фотомонтажа, коллажей;

• применения к изображениям различных спецэффектов;

• после сканирования изображения получаются в растровом виде

Векторное изображение

Если в растровой графике базовым элементом изображения является точка, то в векторной графике – линия. Линия описывается математически как единый объект, и потому объем данных для отображения объекта средствами векторной графики существенно меньше, чем в растровой графике. Линия – элементарный объект векторной графики. Как и любой объект, линия обладает свойствами: формой (прямая, кривая), толщиной, цветом, начертанием (сплошная, пунктирная). Замкнутые линии приобретают свойство заполнения. Охватываемое ими пространство может быть заполнено другими объектами (текстуры, карты) или выбранным цветом. Простейшая незамкнутая линия ограничена двумя точками, именуемыми узлами. Узлы также имеют свойства, параметры которых влияют на форму конца линии и характер сопряжения с другими объектами. Все прочие объекты векторной графики составляются из линий. Например, куб можно составить из шести связанных прямоугольников, каждый из которых, в свою очередь, образован четырьмя связанными линиями. Возможно, представить куб и как двенадцать связанных линий, образующих ребра.

Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям).

Точка. Этот объект на плоскости представляется двумя числами (х, у), указывающими его положение относительно начала координат.

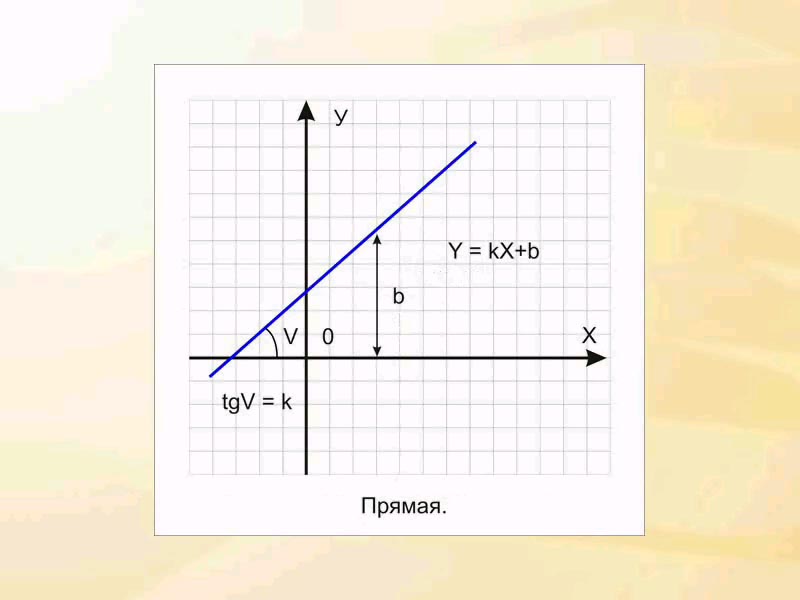

Прямая линия. Ей соответствует уравнение y=kx+b. Указав параметры k и b, всегда можно отобразить бесконечную прямую линию в известной системе координат, то есть для задания прямой достаточно двух параметров. Отрезок прямой. Он отличается тем, что требует для описания еще двух параметров – например, координат x1 и х2 начала и конца отрезка. Кривая второго порядка. К этому классу кривых относятся параболы, гиперболы, эллипсы, окружности, то есть все линии, уравнения которых содержат степени не выше второй. Кривая второго порядка не имеет точек перегиба. Прямые линии являются всего лишь частным случаем кривых второго порядка. Формула кривой второго порядка в общем виде может выглядеть, например, так:

x2+a1y2+a2xy+a3x+a4y+a5=0.

Векторное изображение масштабируется без потери качества: масштабирование изображения происходит при помощи математических операций: параметры примитивов просто умножаются на коэффициент масштабирования.

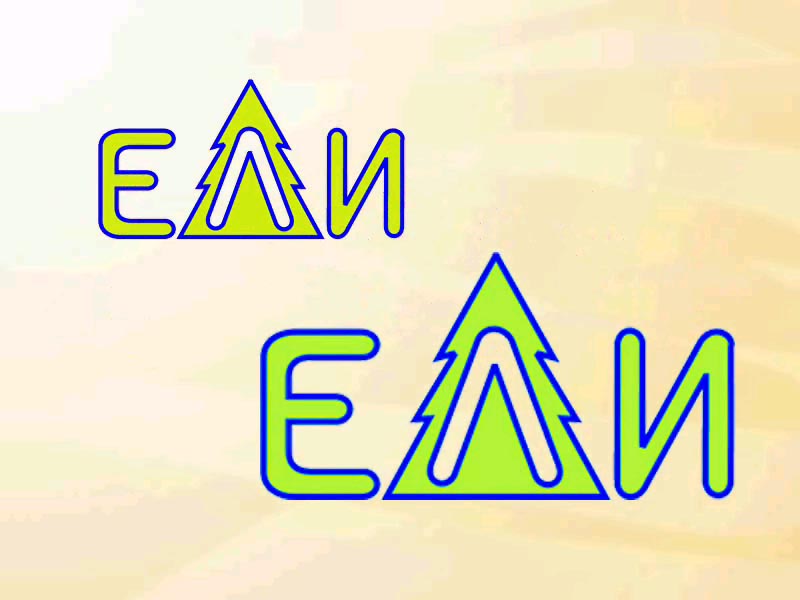

Изображение может быть преобразовано в любой размер
(от логотипа на визитной карточке до стенда на улице) и при этом его качество не изменится.

Векторное изображение можно расчленить на отдельные элементы (линии или фигуры), и каждый редактировать, трансформировать независимо.

Векторные файлы имеют сравнительно небольшой размер, т.к. компьютер запоминает только начальные и конечные координаты элементов изображения -этого достаточно для описания элементов в виде математических формул. Размер файла как правило не зависит от размера изображаемых объектов, но зависит от сложности изображения: количества объектов на одном рисунке (при большем их числе компьютер должен хранить больше формул для их построения), характера заливки - однотонной или градиентной) и пр. Понятие «разрешение» не применимо к векторным изображениям.

Векторные изображения: более схематичны, менее реалистичны, чем растровые изображения, «не фотографичны».

Близкими аналогами являются слайды мультфильмов, представление математических функций на графике.

Программы для работы с векторной графикой:

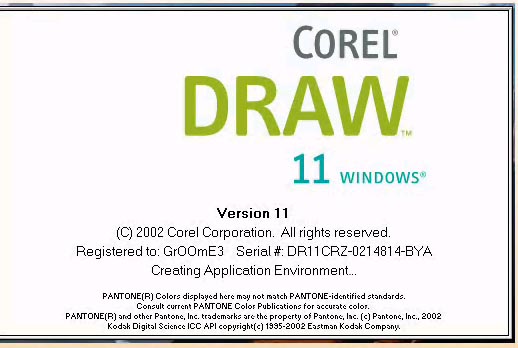

C orel Draw

Adobe Illustrator

Fractal Design Expression

Macromedia Freehand

AutoCAD

Применение:

• для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений;

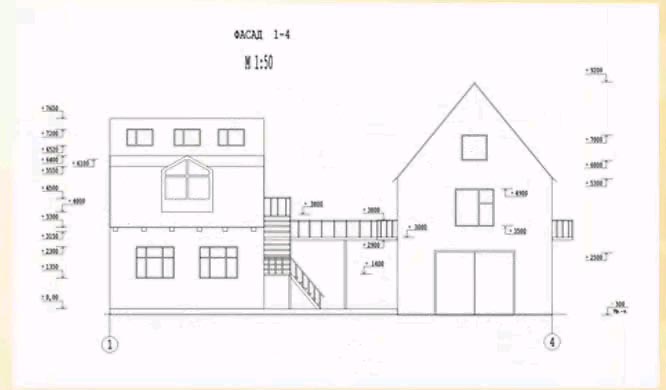

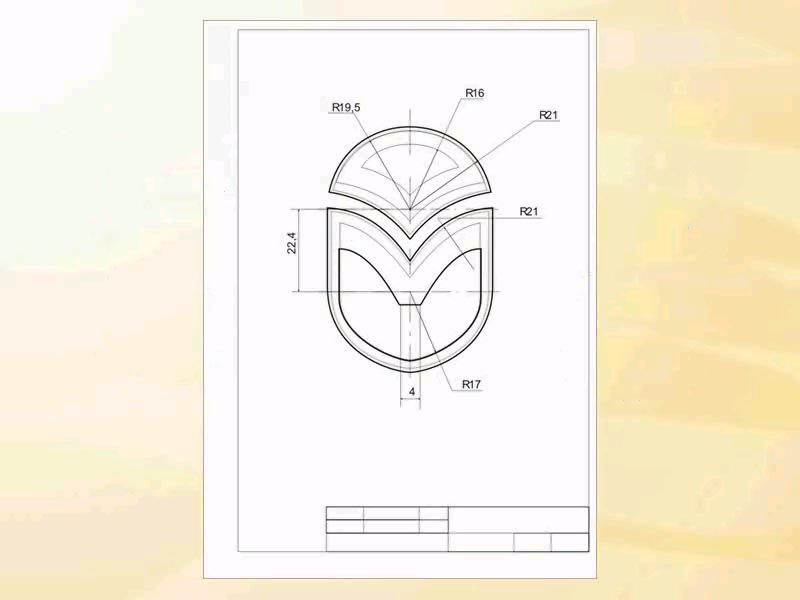

• для построения чертежей, диаграмм, графиков, схем;

• для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов;

• для моделирования объектов изображения;

• для создания 3-х мерных изображений;

Трехмерная графика

Для создания реалистичной модели объекта используют геометрические примитивы (прямоугольник, куб, шар, конус и прочие) и гладкие, так называемые сплайновые поверхности. Вид поверхности при этом определяется расположенной в пространстве сеткой опорных точек. Каждой точке присваивается коэффициент, величина которого определяет степень ее влияния на часть поверхности, проходящей вблизи точки. От взаимного расположения точек и величины коэффициентов зависит форма и “гладкость” поверхности в целом.

В упрощенном виде для пространственного моделирования объекта требуется:

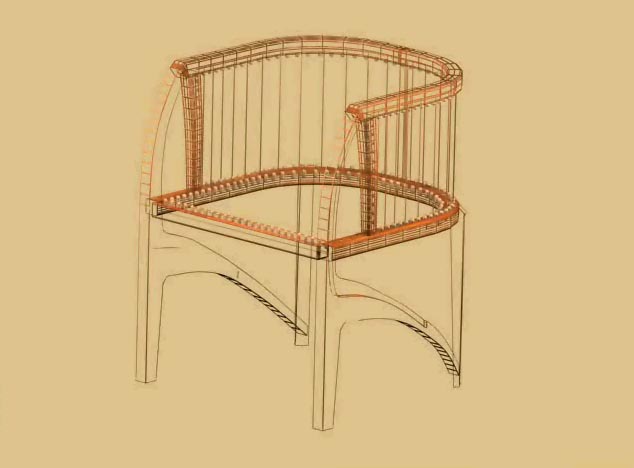

спроектировать и создать виртуальный каркас (“скелет”) объекта, наиболее полно соответствующий его реальной форме;

Спроектировать и создать виртуальные материалы, по физическим свойствам визуализации похожие на реальные; присвоить материалы различным частям поверхности объекта (на профессиональном жаргоне – “спроектировать текстуры на объект”);

Настроить физические параметры пространства, в котором будет действовать объект, – задать освещение, гравитацию, свойства атмосферы, свойства взаимодействующих объектов и поверхностей;

Задать траектории движения объектов;

рассчитать результирующую последовательность кадров;

наложить поверхностные эффекты на итоговый анимационный ролик.

Программы для работы с трехмерной графикой:

3D Studio MAX 5, AutoCAD, Компас

Применение:

• научные расчеты,

• инженерное проектирование,

• компьютерное моделирование физических объектов

• изделия в машиностроении,

• видеороликах,

• архитектуре,

• изделиях машиностроения изображения моделируются и перемещаются в пространстве.

Фрактальная графика

Фрактальная графика – одна из быстроразвивающихся и перспективных видов компьютерной графики. Математическая основа - фрактальная геометрия. Фрактал – структура, состоящая из частей, подобных целому. Одним из основных свойств является самоподобие. Фрактус – состоящий из фрагментов)

Объекты называются самоподобными, когда увеличенные части объекта походят на сам объект. Небольшая часть фрактала содержит информацию о всем фрактале.

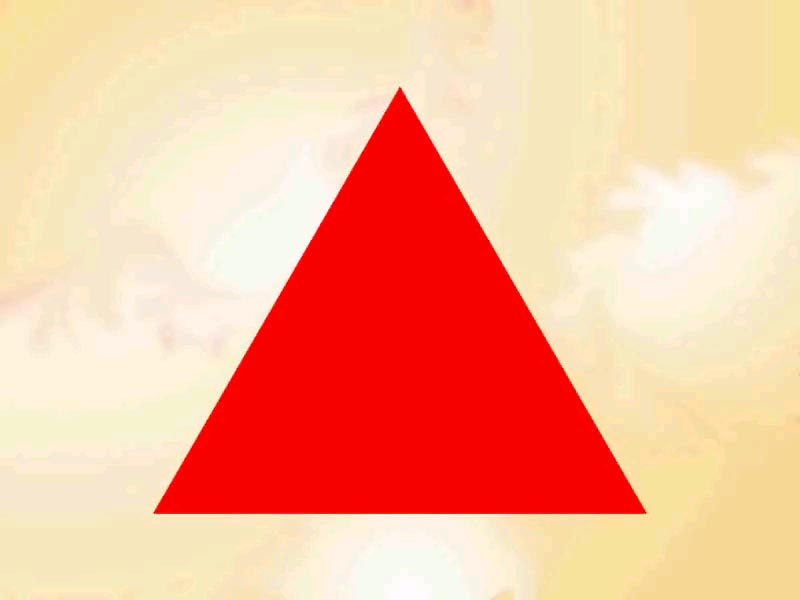

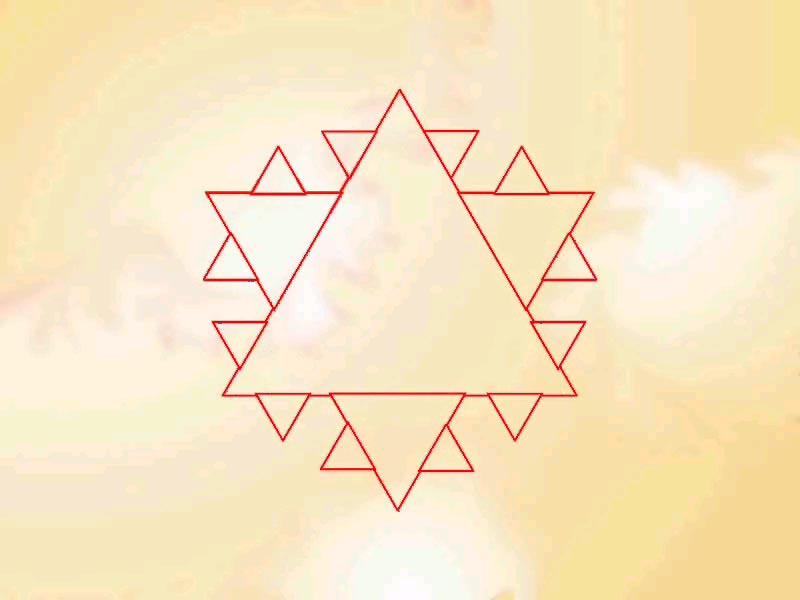

В центре находится простейший элемент – равносторонний треугольник, который получил название- фрактальный.

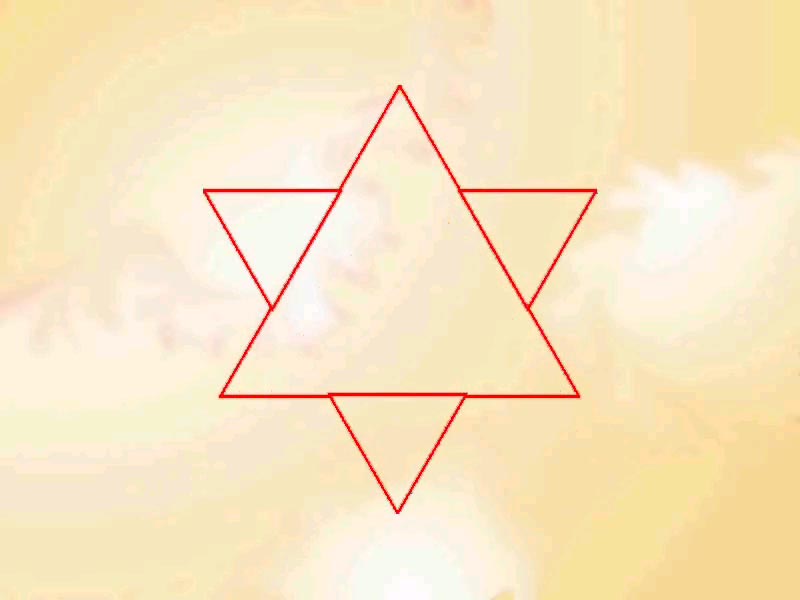

На среднем отрезке сторон строятся равносторонние треугольники со стороной =1/3а от стороны исходного фрактального треугольника

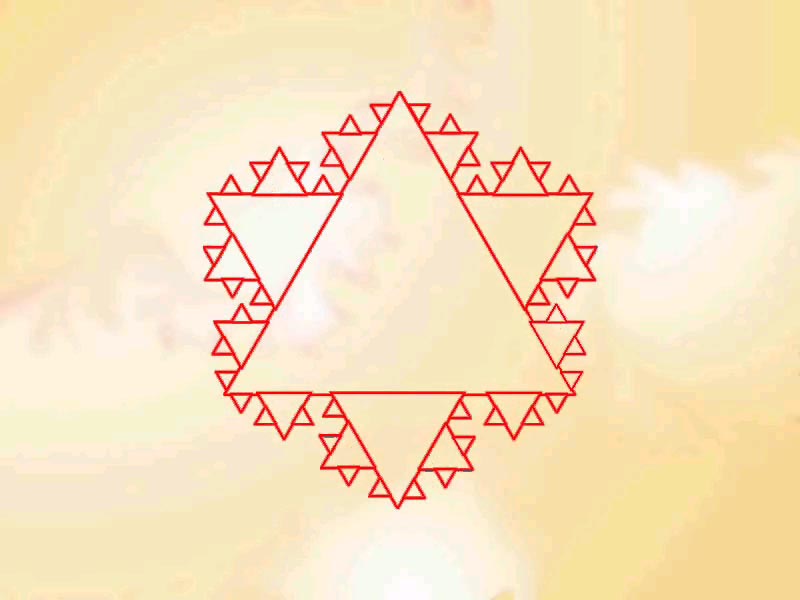

В свою очередь на средних отрезках сторон, являющихся объектами первого поколения строятся треугольника второго поколения1/9а от стороны исходного треугольника.

Таким образом, мелкие объекты повторяют свойства всего объекта. Процесс наследования можно продолжать до бесконечности.

Полученный объект носит название – фрактальной фигуры.

Абстрактные композиции можно сравнить со снежинкой, с кристаллом.

Фрактальная графика основана на математических вычислениях. Базовым элементом фрактальной графики является сама математическая формула, то есть никаких объектов в памяти компьютера не хранится и изображение строится исключительно по уравнениям.

Программа для работы с фрактальной графикой:

Фрактальная вселенная 4.0 fracplanet

Применяют:

• Математики,

• Художники

Форматы файлов

Необходимо подробно рассмотреть форматы графических файлов. ( Н. Угринович. Информатика и информационные технологии. Учебник для 10-11 классов. - М.: Лаборатория Базовых Знаний. 2003,с. 304-309)

Учащиеся должны уметь выбрать нужный формат при сохранении, знать какие форматы включают алгоритм сжатия без потерь качества, какие приводят к необратимой потере части информации.

Сравнительная характеристика

Завершить эту тему тестом (см. Презентация «тест 1»).

1. Изображения какой графики реалистичны, обладают высокой точностью передачи градаций цветов и полутонов:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

2. Изображения какой графики кодируются методом
описания контуров элементов в виде математических формул:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

3. Изображения какой графики можно расчленить на составляющие элементы для их редактирования:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

4. Изображения какой графики состоят из массива точек (пикселей):

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

5. Изображения какой графики масштабируются c потерей качества:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

6. Файлы какой графики имеют большой размер:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

7.К какой графике вы отнесете следующее изображение:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

1. К какой графике вы отнесете следующее изображение:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

9. К какой графике вы отнесете следующее изображение:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

10. К какой графике вы отнесете следующее изображение:

1. Растровая

2. Векторная

3. Трехмерная

4. Фрактальная

   1. Перечислите программные продукты растровой графики:

1. Corel Draw

2. Microsoft Paint

3. Adobe Photo Shop

4. Adobe Illustrator

5. Publisher

12. Перечислите форматы растровой графики:

1. BMP - Windows Bitmap

2. TIF - Tagged Image File Format

3. PCX - PC Paintbrush

4. DRW - Micrografx Desiner/Draw

5. PSD - Photoshop

6. GIF - CompuServe GIF

7. PCD - Kodak Photo CD

8. JPEG – JPEG

9. EPS - Encapsulated PostScript

10. CDR - CorelDraw

11. WPG – DrawPerfect

12. Подведение итогов

Выводы:______________________________________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Преподаватель Козлова О.В..
