Инструкционно-технологическая карта № 01.2.5.4 «Механизированное пиление древесины» по профессии: «Столяр»
Категория:
Технология
01.02.2022 17:14
Просмотр содержимого документа
«Инструкционно-технологическая карта № 01.2.5.4 «Механизированное пиление древесины» по профессии: «Столяр»»
2
Инструкционно-технологическая карта № 01.2.5.4
Механизированное пиление древесины
Ручное пиление древесины — трудоёмкая и малопроизводительная операция. Применение электроинструмента для пиления древесины повышает производительность труда в 5... 10 раз, не требует больших физических усилий и повышает качество работ. Для механизированного пиления применяют ручные цепные и дисковые электрические пилы.
Дисковые электропилы (ИЭ-5102Б, ИЭ-5103, ИЭ-5104, ИЭ-5106, ИЭ-5107) служат для продольного и поперечного раскроя досок и брусков различных пород древесины. Электропилу ИЭ-5107 применяют для распиловки досок и брусков толщиной до 65 мм вдоль и поперек волокон. Ею можно раскраивать древесину под нужным углом (0...450). Она состоит из электродвигателя, одноступенчатого редуктора, подвижного и неподвижного защитных кожухов, основания, пильного диска, ножа для расклинивания распиливаемого материала, рукоятки с выключателем и фильтром для подавления радиопомех, ручки, токоподводящего кабеля со штепсельной вилкой. Работать пилой безопасно, так как электродвигатель имеет двойную изоляцию (класс защиты П). Электропилу ИЭ-5107 можно эксплуатировать и как стационарный станок, установив и закрепив её на верстаке.
Рис. 1. Пила ручная электрическая дисковая по дереву:
1 — кабель, 2 — рукоятка основная, 3 — электродвигатель, 4 — рукоятка, 5 — панель (плита опорная), 6 — пильный диск, 7 — ограждение (кожух)
В электропилах применяют плоские круглые пилы (ГОСТ 980—80) диаметром 160...200 мм, толщиной 1,2... 1,8 мм.
| № п/п | Наименование и последовательность выполнения операций (Рекомендации по выполнению операций и самоконтролю) | Графическое изображение, эскиз | Оборудование, приспособления инструмент |
| Процесс пиления древесины | |||
| 1 | Осмотр оборудования и подготовка его к работе До начала работы нужно осмотреть пильный диск, проверить правильность развода и заточки зубьев пил, отсутствие трещин на диске, а также правильность посадки его на шпиндель и крепление гайкой. Кроме того, проверяют исправность редуктора путём проворачивания пильного диска. Если пильный диск вращается легко, то редуктор исправен, а если диск движется с трудом, то, видимо, смазочный материал в редукторе загустел. Для разжижения смазочного материала электропилу включают на холостой ход на 1 мин. | | |

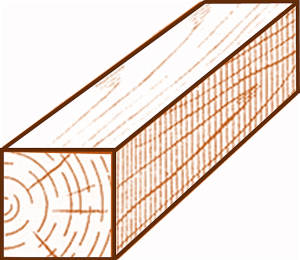

| 2 | Осмотр пиломатериала и его очистка Материал, подлежащий пилению, должен быть очищен от пыли, грязи, снега и наледи. |
| |
| 3 | Пиление древесины электропилой вдоль волокон После проверки работы пилы вхолостую берут левой рукой переднюю рукоятку электропилы, а правой — заднюю и плавно опускают пилу на обрабатываемый материал, укреплённый на верстаке, столе. Во избежание порчи верстачной доски под распиливаемый материал подкладывают дефектный материал. Пильный диск устанавливают по отношению к панелям (плите) таким образом, чтобы он выступал на глубину пропила. Передвигать электропилу по материалу нужно прямолинейно и ровно, без толчков и перекосов. При быстром движении пилы по материалу может заклиниться пильный диск, перегрузиться электродвигатель, что приведёт к выходу его из строя. При заклинивании пильного диска в материале необходимо электропилу немного отодвинуть назад и только после освобождения пильного диска, когда он наберёт нужную частоту вращения, можно продолжить пиление. Если при заклинивании пильный диск остановится, надо немедленно выключить электродвигатель. Передвигать пилу по материалу нужно так, чтобы пильный диск направлялся строго по разметке. |
| |
| 4 | Пиление древесины электропилой поперёк волокон
|
| |
| 5 | Выборка четверти электропилой | | |
| 6 | Зарезка шипов, гребней |
| |
| 7 | Уход за электропилой после окончания работы По окончании работы электропилу отключают от сети, очищают керосином, смазывают и кладут для хранения в специальный ящик. | | |
Работают дисковой (циркулярной) пилой следующим образом. Включают штепсельную вилку в сеть, после чего нажимом на кнопку включают электродвигатель и, когда дисковйй вал достигнет нужной частоты вращения, дисковую (циркулярную) пилу аккуратно опускают на обрабатываемый материал. Материал, подлежащий пилению, должен быть очищен от пыли, грязи, снега и наледи. Дисковую (циркулярную) пилу нужно подавать медленно, чтобы при соприкосновении с древесиной не произошло резкого толчка, равномерно, без больших усилий на рукоятку. Усилие работающего должно быть затрачено лишь на продвижение электропилы. Дисковую (циркулярную) пилу продвигают по материалу по прямой без перекосов.
При работе нужно внимательно следить за тем, чтобы электродвигатель не перегревался. Перегрев электродвигателя вызывается сильным нажимом и подачей инструмента.

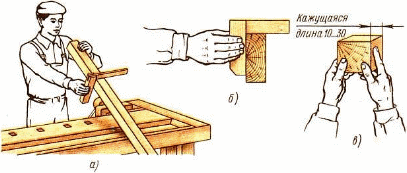

Качество пиления по длине и по торцу проверяют стальной линейкой и угольником (см. схему ниже, поз. а, б), причём обработку бруска проверяют в нескольких точках: на концах детали и в середине, а в более длинных деталях - и в других точках (между серединой и концами детали).
Проверка "на глаз" (см. схему ниже, поз. в) требует большого навыка. Опытный плотник берет брусок в руки и приподнимает, устанавливая его против света на уровне глаз. Неровности, полученные вследствие некачественной обработки, обнаруживаются по лёгкой тени, которая на бруске будет казаться тёмными пятнами.
Техника безопасности. До начала работы проверяют исправность электропилы, надёжность изоляции, качество заточки пильного диска, прочность крепления его к шпинделю, правильность установки и крепления панели (плиты), исправность кожухов. Если при работе электропилой пильный диск «бьёт» (вибрирует), надо проверить прочность его крепления, заточку зубьев пилы и выявить, не погнут ли пильный диск. Если нижний предохранительный кожух плохо закрывается, проверяют натяжение пружины и, если она ослабла, заменяют более упругой.
Если при работе пильный диск сильно нагревается, проверяют заточку зубьев, их развод и правильность установки диска пилы (перпендикулярность шпинделю). В случае выявления одного из указанных дефектов работу надо прекратить, заменить пильный диск и правильно установить его на место.
Электропила должна быть надёжно заземлена. Работа электропилой безопасна только в сухом помещении. Во влажном, сыром помещении работать электропилой можно при напряжении 36 В.
Работать нужно только хорошо заточенным инструментом. Ручки ручных пил должны иметь гладкую поверхность, без задиров и сучков. При переносе пил во избежание получения травмы необходимо надевать чехлы на полотна. Ручные пилы следует хранить в шкафчиках. Оставлять пилы на верстаках или столах нельзя. К работе с электропилами может быть допущен рабочий, хорошо изучивший правила техники безопасности.
