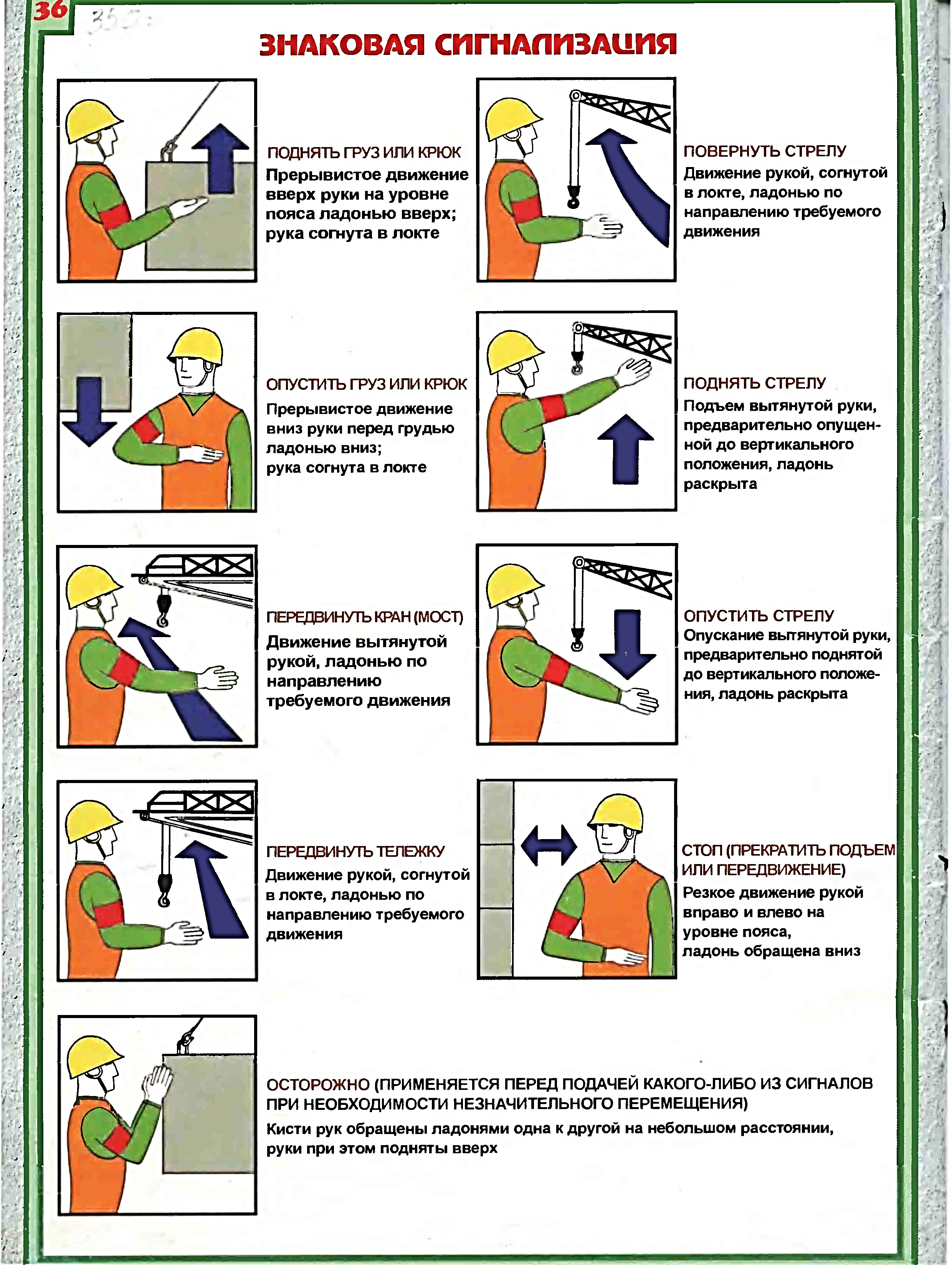

Инструкционно-технологическая карта № 1 по профессии 16771 «Подсобный рабочий» «Знаковая сигнализация, применяемая при перемещении грузов кранами»

Команда, сигнал


Описание команды, сигнала

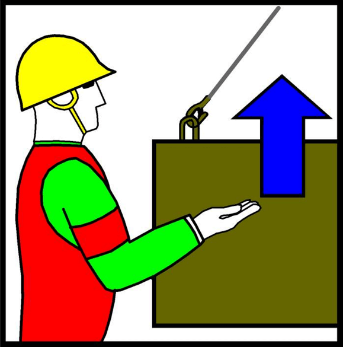

Поднять груз или крюк «ВВЕРХ»

Команду используют для того, чтобы поднять груз вверх на нужную высоту. Если часто возникают ситуации, когда объект должен быть приподнят достаточно быстро, это может быть отмечено интенсивным аналогичным движением. Но этот нюанс необходимо предварительно согласовывать с оператором крана.

Прерывистое движение вверх руки перед грудью ладонью вверх; рука согнута в локте

1. Руку сгибают в локте и выносят кистью вперед, поднимая распахнутую ладонь вверх.

2. Сгибая и разгибая локтевой сустав, ладонь и часть руки совершает прерывистые движения вверх.

3. Стропальщик должен повторять это движение до тех пор, пока груз не займет необходимую позицию.

Опустить груз или крюк «ВНИЗ»

Этот сигнал используется аналогично предыдущему, но с одной ключевой целью – груз необходимо в этом случае опустить на нужную высоту.

Прерывистое движение вниз руки перед грудью ладонью вниз; рука согнута в локте

1. Руку, выпрямленную в локтевом суставе, необходимо поднять высоко над головой.

2. Ладонь при этом может располагаться как в горизонтальном, так и вертикальном направлении.

3. После этого стропальщик совершает резкие опускания руки вниз.

4. Остановиться в выполнении своих манипуляций поднятой рукой он может в тот момент, когда груз достиг необходимой высоты.

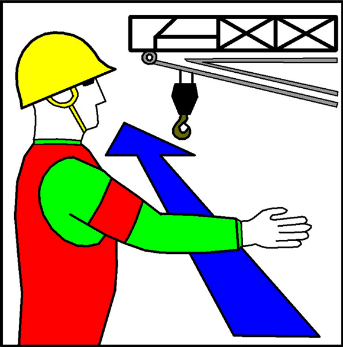

Переместить кран (мост) «ВЛЕВО-ВПРАВО»

Данный сигнал используют для перемещения груза по одной высоте в горизонтальной плоскости.

Движение вытянутой рукой, ладонью по направлению требуемого движения крана (моста)

1. Рука от плечевого сустава до кисти располагается в горизонтальном направлении перед собой. Желательно выдерживать нейтральное положение, не поднимая ее слишком вверх или наоборот, не опуская вниз, так как это может создать непонятный визуальный эффект для крановщика, который находится на определенной высоте по отношению к положению стропальщика.

2. Стропальщик совершает рукой перемещение в горизонтальном направлении. Его конечная точка указывает ту позицию, куда следует перенести стрелу крана.

Для более точной корректировки перемещения, наряду с визуальным сигналом используют и средства связи. Особенно важно это выполнять в том случае, когда транспортируют опасные предметы.

Важно, чтобы все выполняемые жесты реализовывались стропальщиком в таком положении, чтобы исключить двоякую трактовку. Поэтому ему рекомендовано находиться максимально напротив кабины крана, располагаясь в таком направлении собственным корпусом, чтобы движение хорошо визуально считалось. Следует корректно подобрать положение в фас или профиль.

Переместить тележку

Движение рукой, согнутой в локте, ладонью по направлению требуемого движения тележки

Повернуть стрелу

Движение рукой, согнутой в локте, ладонью по направлению требуемого движения

Поднять стрелу

Подъем вытянутой руки, предварительно опущенной до вертикального положения, ладонь раскрыта

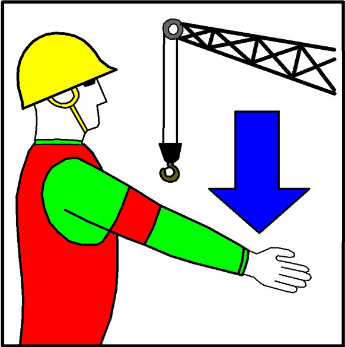

Опустить стрелу

Опускание вытянутой руки, предварительно поднятой до вертикального положения, ладонь раскрыта

Осторожно (применяется перед подачей основного сигнала в случае надобности незначительного перемещения)

Кисти рук обращены ладонями одна к другой на небольшом расстоянии, руки при этом подняты вверх (при работе с флажком последний направлен параллельно к ладони другой руки)

Стоп (прекратить подъем или перемещение груза)

Используется во время аварийных ситуаций, когда на пути следования предмета встают люди, которые не должны присутствовать на строительной площадке, а также когда необходимо остановить груз и принять решение о его возможности дальнейшего перемещения.

Резкое движение вправо и влево на уровне пояса, ладонь обращена вниз

1. Правая рука располагается на уровне пояса. Она сгибается в локте, а участок от локтя до кончиков пальцев располагается параллельно земле, распахнутой ладонью вниз.

2. Этой рукой совершаются резкие перемещения влево-вправо, которые необходимо повторять до того момента, пока стрела крана не остановится.

Важно! Если крановщик не может увидеть визуально этот сигнал, его дублируют при помощи средства связи или специального светового оповещения.

Примечания:

1. При работе башенных кранов для лучей видимости подаваемых сигналов положение ладони заменяется соответствующим положением красного или желтого флажка.

2. При применении сигнального флажка должны соблюдаться следующие требования:

а) сигналы подаются развернутым флажком;

б) по окончании надобности в подаче сигналов флажок должен быть свернутым;

в) сигнальный флажок должен иметь размеры: полотнище 260 x 200 мм, длина древка 350 мм.
