Инструкционно-технологические карты "Оборудование подготовительно-раскройного производства"
Категория:
Технология
30.05.2024 18:21
Просмотр содержимого документа
«Инструкционно-технологические карты "Оборудование подготовительно-раскройного производства"»
Инструкционно – технологическая карта
«Ручное и механизированное оборудование»
| Наименование оборудования
| Назначение | Рисунок |
| Ручная отрезная линейка
| Дисковый приводной нож обеспечивает ровное отрезание любых текстильных материалов . Использование линейки позволяет уменьшить концевые припуски к длине настила и уменьшить расход материала на изделие |
|
| Автоматическая концевая раскройная линейка | Для отрезания дисковым ножом размотанной из рулона ткани прижима её к столу в процессе формирования настила
|
|
| Полуавтоматическая отрезная линейка | Для быстрой и точной отрезки необходимой длины ткани. Устанавливается в качестве дополнительного устройства для раскройного стола, мерильно-браковочной машины или перемоточной машины.
|
|
| Передвижные раскройные машины с дисковым ножом | Для вырезания мелких деталей и деталей сложных конфигураций из предварительно рассеченных частей настила.
|
|
| Передвижные раскройные машины с вертикальным ножом | Для рассекания настилов на части и вырезания деталей швейных изделий из шерстяных и хлопчатобумажных тканей, прокладочных тканей, ватина
|
|
Инструкционно – технологическая карта
«Разгрузка, хранение и перемещение текстильных материалов»
| Операции | Наименование оборудования, тары | Рисунок |
| Разгрузка | а – стационарный или выдвижной конвейер; б —наклонный скат
|
|
| Хранение рулонов | а — поддон-платформа; б, в — поддон со съемными стойками; г — поддон-контейнер со съемными боковыми стенками; д — стоечный поддон-контейнер;
|
|
| Хранение рулонов | Двухрядный трехъярусный стеллаж с поддонами: а — вид спереди; б — вид сбоку
|
|
| Хранение рулонов
| Двухъярусный стеллаж с Поддонами для хранения основной и подкладочной ткани приклада |
|
| Хранение рулонов | Полочный стеллаж (поперечный разрез) для хранения в контейнерах материалов верха и подкладки и приклада. |
|
| Перемещение | Элекгроштабелер- для складских работ, связанных с перемещением тяжелых грузов на большую высоту.
|
|
| Перемещение | Лотковая тележка - тележка-платформа для перевозки рулонов |
|
Инструкционно – технологическая карта
«Браковочно-измерительное оборудование».
| Наименование оборудования | Назначение | Рисунок
|
|
|
|
|
| Машина мерильно-браковочная | Для работы с трикотажными полотнами
|
|
| Машина мерильно-браковочная | Для перемотки материалов из рулона в стопку |
|
| Машина мерильно-браковочная
| Для оптово-розничных продаж материалов
|
|
Инструкционно – технологическая карта
«Перемоточное и промерочно - разбраковочное оборудование».
| Наименование оборудования | Назначение | Рисунок
|
| Перемоточная машина REXEL P-3S | Для измерения длины материала в рулоне и перемотки ткани с различными физико-механическим свойствами
|
|
| Промерочная -разбраковочная машина REXEL PP-3L | Для проверки качества текстильных материалов в процессе их перемотки и измерения геометрических параметров.
|
|
| Промерочно-разбраковочная машина REXEL РР-3L/R с ручной отрезной линейкой | Для проверки качества текстильных материалов в процессе их перемотки и измерения геометрических параметров.
|
|
| Промерочная -разбраковочная машина REXEL РР-3L/A с полуавтоматической отрезной линейкой | Для проверки качества текстильных материалов в процессе их перемотки и измерения геометрических параметров.
|
|

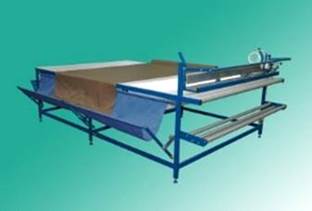

| Промерочно –разбраковочный стол | Трехметровый стол с механическим устройством. Для перемещения и наматывания ткани в рулон. |
|
| Промерочная -разбраковочная машина InvenTex DK-2 fabric inspection machine Innovative CAD/CAM S | Для проверки тканей c низким содержанием лайкры. Позволяет перемотать, проверить и измерить длину тканевых материалов |
|
Инструкционно технологическая карта:
«Оборудование для ручного настилания швейного материала»
| Наименование оборудования | Применение | Рисунок |
| Настилочный стол со сплошным покрытием | Ширина столов определяется наибольшей шириной материалов, применяемых на предприятии.Общая длина стола определяется минимальными и максимально возможными длинами раскладок. |
|
| Настилочный стол с перфорированным покрытием
| Оборудован вентиляционной установкой, создает поддув под настилами для удобства их перемещения в зону разрезания.
|
|
| Игольчатый стол
| Для перемещения настила в зону раскроя опускают игольные планки, выводят иглы из настила и включают поддув |
|
| Двухплоскостной настилочный стол | Для перемещения двух плоскостей стола |
|
| Цепной транспортер | для настилания предварительно отрезанных полотен |
|
Инструкционно – технологическая карта:
«Оборудования подготовительно-раскройного производства»
| Оборудование | Назначение
| Рисунок |

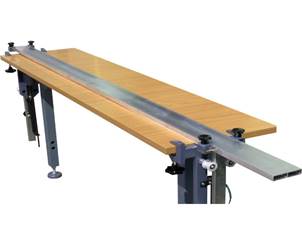

| Концевая линейка | Для отрезания полотен и крепления концов полотен настила при выполнении многослойных настилов в раскройных цехах швейных предприятий. Ширина резания не более 1700 мм. |
|

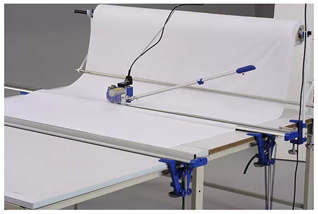

| Ручная отрезная линейка | Для нарезания ткани с целью формирования настила. |
|

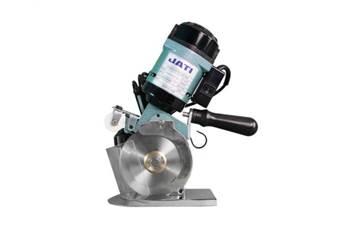

| Передвижная раскройная машина с дисковым ножом | Для раскроя настилов высотой до 50 мм по прямым линиям и для вырезания деталей, имеющих небольшую кривизну. |
|

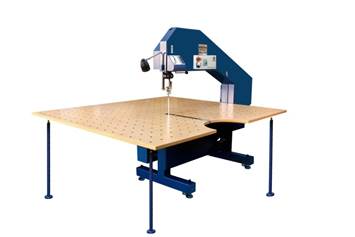

| Стационарная ленточная машина | Для чистового вырезания деталей швейных изделий из уложенных в настил (отсеченной его части) тканей и трикотажа |
|
| Настилочная машина | Для механизации настилания материалов |
|
