Картографические проекции, их виды.

ГЕОГРАФИЯ

Класс 8

Дата 13.11

Тема1: Картографические проекции, их виды

Цель: Рассмотреть значение картографических проекций при составлении географических карт. Познакомиться с видами проекций.

Ход урока:

1) Ознакомиться с материалами к уроку ( конспект прочитать и выписать в тетради только текст выделенный жирным шрифтом)

2) Записать в тетради

Тринадцатое ноября

Классная работа

Тема: Картографические проекции, их виды

Картографические проекции

При переносе изображения шарообразной формы Земли на плоскость карты, непременно возникают искажения площадей, углов, форм и расстояний.

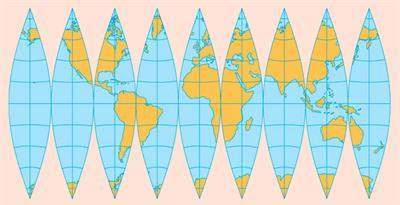

Поверхность глобуса, разрезанная вдоль меридианов на зоны

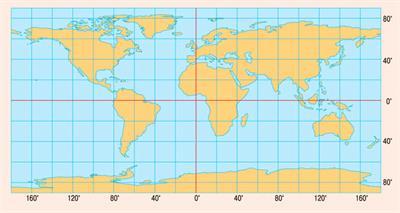

Карта мира, построенная путём растягивания зон

Например, на карте остров Гренландия имеет размеры, как примерно половина материка Африка. Величина этих искажений зависит от выбора картографической проекции и размера изображаемой территории. Картографической проекция - математический способ переноса шарообразной земной поверхности на плоскость карты.

Одна и та же территория, отображенная в одном масштабе, но выполненная в различных картографических проекциях, будет иметь разную конфигурацию и искажения. Все существующие проекции условно можно разделить по двум критериям: по использованию вспомогательных геометрических фигур и по характеру искажений.

ПРОЕКЦИИ

По характеру искажений.

По использованию вспомогательных геометрических фигур

АЗИМУТАЛЬ-НЫЕ

КОНИЧЕС-КИЕ

ЦИЛИНДРИЧЕСКИЕ

РАВНОВЕЛИКИЕ

РАВНОУГОЛЬНЫЕ

ПРОИЗВОЛЬНЫЕ

РАВНОПРОМЕЖУТОЧНЫЕ

Для переноса изображения с шара (эллипсоида) на плоскость используют специальные вспомогательные геометрические фигуры: цилиндр, конус и плоскость . В зависимости от выбранной вспомогательной фигуры различают цилиндрические а), конические b) и азимутальные c)проекции.

Цилиндрические проекции получают вследствие переноса изображения земной поверхности с шара на цилиндр. Эти проекции в картографии используют чаще всего. Они имеют наименьшие искажения на экваторе и в средних широтах, поэтому их применяют для создания карт мира, океанов, стран, находящихся в экваториальных широтах.

Конические проекции получают при переносе изображения Земли на боковую поверхность конуса. Эти проекции имеют наименьшие искажения в умеренных широтах,

поэтому их часто используют для изготовления карт отдельных государств и территорий, находящихся в средних широтах.

Азимутальные проекции получают благодаря переносу изображения земной поверхности с определённой точки на плоскость. Такое название эти проекции имеют потому, что на картах не искажаются азимуты линий, исходящих из точки соприкосновения плоскости к шару. Эту точку называют центральной точкой карты.

В зависимости от положения плоскости относительно земного шара различают полярные (нормальные) и экваториальные (поперечные) азимутальные проекции. В школьных географических атласах мы видим такие проекции на картах Антарктиды или Северного Ледовитого океана.

Кроме цилиндрических, конических и азимутальных картографических проекций, существуют и условные проекции. Их создают без применения геометрических фигур, а только при помощи математических формул. Соотношение искажений углов и искажений площадей при этом меняется. Чтобы минимизировать искажения, такой тип проекции в основном используют для изображения крупных по площади стран. К условным проекциям относятся псевдоцилиндрические, псевдоконические и псевдоазимуталъные проекции. Все они различаются по виду градусной сетки.

Псевдоцилиндрические проекции применяют для составления карт мелких масштабов. Например, для карт частей мира, если прямолинейный меридиан изображается в центре карты. Также такие проекции используют для составления карт океанов.

В псевдоконических проекциях параллели – это дуги концентрических кругов, средний меридиан – прямой, другие меридианы – кривые, симметричные относительно среднего.

Псевдоазимутальные – это видоизменённые азимутальные проекции. Обычно их применяют для составления карт Атлантического океана.

На географических картах присутствуют четыре типа искажений: длины, углов, форм и площадей объектов. Поэтому, в зависимости от характера искажений различают следующие картографические проекции:

1. равноугольные – сохраняются без искажений углы и формы географических объектов, однако искажается длина и площадь;

2. равновеликие – сохраняется площадь, но искажаются формы объектов и углы;

3. равнопромежуточные – масштаб является постоянным по одному из главных направлений и равен основному масштабу (чаще всего по меридианам) при равномерном искажении площадей и углов;

4. произвольные – проекции с любыми соотношениями искажений форм, площадей, углов и расстояний. Обычно величина каждого из искажений меньше, чем в других проекциях.

Домашнее задание : прочитать конспект к уроку , выполнить задания к уроку.
