Комплект контрольно - оценочных средств учебной дисциплины «Техническое черчение»

Государственное бюджетное профессиональное образовательное

учреждение Иркутской области «Усть-Илимский техникум

лесопромышленных технологий и сферы услуг»

(ГБПОУ «УИ ТЛТУ»)

УТВЕРЖДЕНО

приказом директора

от 03.09.2015 №____

Комплект контрольно-оценочных средств

по учебной дисциплине

«Техническое черчение»

по профессии 23.01.03 Автомеханик

Усть-Илимск, 2015

Комплект контрольно - оценочных средств (далее – КОС) разработан на основании рабочей программы в соответствии с Федеральным государственным стандартом среднего профессионального образования по профессии 23.01.03 Автомеханик.

КОС предназначены для контроля и оценивания элементов учебной дисциплины «Техническое черчение» при подготовке квалифицированных рабочих по профессии 23.01.03 Автомеханик.

.

Содержание

1. Паспорт комплекта контрольно-оценочных средств 4

1. Общие положения 4

2. Формы контроля и оценивания элементов учебной дисциплины 4

1. Результаты освоения учебной дисциплины, подлежащие проверке

на дифференцированном зачете 6

1. Оценка освоения теоретического курса учебной дисциплины 11

3.1. Типовые задания для оценки умений и знаний 11

3.2. Оценка сформированности общих компетенций 11

Приложения 13

1. Паспорт комплекта контрольно-оценочных средств

   1. Общие положения

Результатом освоения учебной дисциплины «Техническое черчение» являются освоенные умения и знания в соответствии с требованиями рабочей программы дисциплины «Техническое черчение», а также общие компетенции, формирующиеся в процессе освоения ОПОП в целом.

Формой аттестации по учебной дисциплине является дифференцированный зачет (далее - ДЗ). Итогом дифференцированного зачета по учебной дисциплине «Техническое черчение» является оценка по 5-ти бальной системе. Подготовленный продукт: выполненные контрольные работы.

Для подтверждения освоения дисциплины обязательна констатация наличия (освоения) всех или большинства требуемых умений и знаний по дисциплине «Техническое черчение» и сформированности общих компетенций.

1. Формы контроля и оценивания элементов учебной дисциплины «Техническое черчение» (таблица 1).

Таблица 1

1. Результаты освоения учебной дисциплины, подлежащие проверке на дифференцированном зачете

Знания и умения указаны в соответствии с рабочей программой дисциплины «Техническое черчение». Показатели оценки результата указаны в ниже представленных таблицах 2 и 3.

Сформированность общих компетенций может быть подтверждена как изолированно, так и комплексно. В ходе дифференцированного зачета предпочтение отдается комплексной оценке сформированности общих компетенций. Показатели оценки результата указаны в ниже представленной таблице 4. Процесс формирования общих компетенций отслеживается в процессе освоения учебной дисциплины «Техническое черчение» и по завершении ее освоения.

В результате аттестации по учебной дисциплине «Техническое черчение» осуществляется комплексная проверка (оценка) следующих умений и знаний, а также динамики формирования общих компетенций.

Таблица 2

Таблица 3

Таблица 4

1. Оценка освоения теоретического курса учебной дисциплины

Формой освоения теоретического курса учебной дисциплины «Техническое черчение» является дифференцированный зачет.

1. Типовые задания для оценки умений и знаний (таблица 5).

Таблица 5

Типовые задания для оценки умений и знаний

3.2. Оценка сформированности общих компетенций

Таблица 6

Общие компетенции, формируемые во время выполнения

практических заданий различного типа

Приложение 1

тест

Раздел 1. Рабочие машиностроительные чертежи и эскизы деталей

Проверяемые результаты обучения: З1 – З2.

Вид задания: Тест в электронной форме, содержащий 25 заданий.

Инструкция

Внимательно прочитайте задание.

Время выполнения задания – не более 40 минут.

Выберите правильный ответ:

1. Что означает знак R перед размерным числом?

1. радиус

2. квадрат

3. диаметр

4. конусность

1. Какое размерное число надо указать на чертеже, если истинный размер предмета составляет 100 мм, а масштаб его изображения 1:2?

1. 50

2. 100

3. 200

4. 300

1. В каких случаях местный вид обозначается стрелкой и буквой русского алфавита?

1. Если местный вид располагается в проекционной связи с одним из основных видов

2. Если местный вид расположен не в проекционной связи с одним из основных видов

3. Если местный вид ограничен линией обрыва

1. Размеры детали, вычерчиваемой в масштабе 4: 1 будут больше или меньше ее истинных размеров?

1. Будут соответствовать истинным размерам

2. Больше

3. меньше

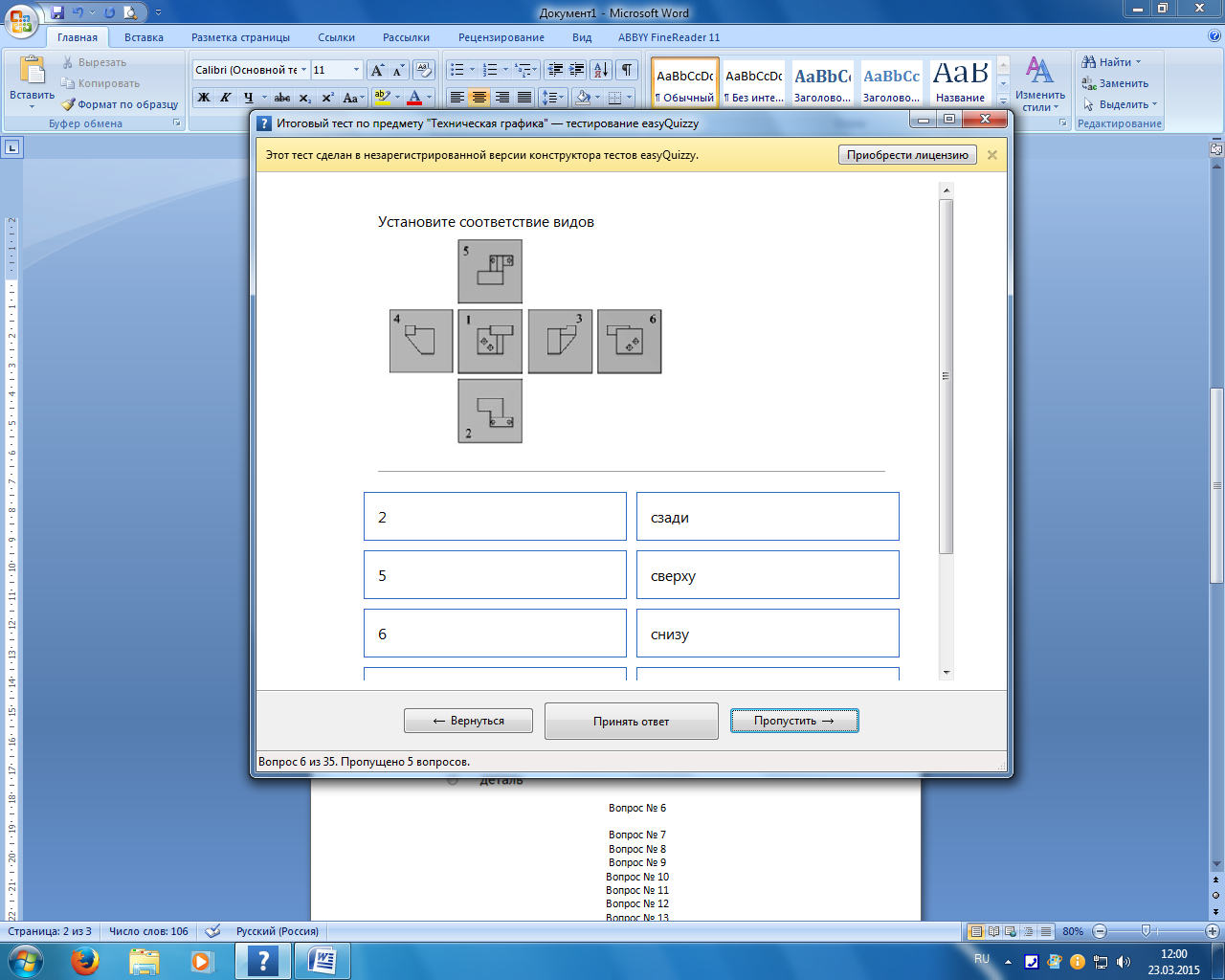

1. Установите соответствие видов:

1. Что означает знак Ø перед размерным числом?

1. Конусность

2. Диаметр

3. Квадрат

4. Радиус

1. К какому виду изделий можно отнести редуктор?

1. Комплект

2. Сборочная единица

3. Комплекс

4. Деталь

1. К какому виду изделий можно отнести литой корпус?

1. Деталь

2. Комплект

3. Сборочная единица

4. Комплекс

1. К какому виду изделий можно отнести валик из одного куска металла?

1. Деталь

2. Комплект

3. Сборочная единица

4. Комплекс

1. В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, разрезы подразделяют на:

1. Профильные и местные

2. Вертикальные, горизонтальные и наклонные

3. Вертикальные и наклонные

1. Верно ли оформлены сечения?

1. Верно

2. Не верно

1. Сколько основных видов устанавливает стандарт?

1. 9

2. 6

3. 3

1. Установите соответствие изображения и разреза:

1. На какие виды делят изделия в зависимости от их назначения?

1. Основного производства

2. Внутреннего производства

3. Основного и вспомогательного производства

1. Выберите определение, соответствующее термину «вид»:

1. Изображение обращенной к наблюдателю видимой поверхности предмета

2. Изображение обращенной к наблюдателю невидимой поверхности предмета

3. Изображение предмета на горизонтальной плоскости проекций

1. В каких пределах выбирается толщина сплошной тонкой линии, если основная толстая линия обозначена знаком S?

1. От S/3 до S/2

2. От S до 2 S

3. От S/4 до S/5

1. В каких пределах выбирается толщина основной толстой линии?

1. 0,5 – 1,4 мм

2. 1 – 5 мм

3. 1,5 – 3 мм

1. Верно ли утверждение, что «рабочий чертеж должен содержать необходимое количество изображений и размеров, определяющих форму детали»?

1. Да

2. Нет

1. Изображение отдельного, ограниченного места видимой поверхности детали называют:

1. Разрезом

2. Местным видом

3. Главным видом

1. Какой из основных видов является главным?

1. Вид слева

2. Вид сверху

3. Вид справа

4. Вид спереди

1. Вынесенными сечениями называются такие, которые:

1. Располагаются вне контура изображений

2. Располагаются непосредственно на видах чертежа

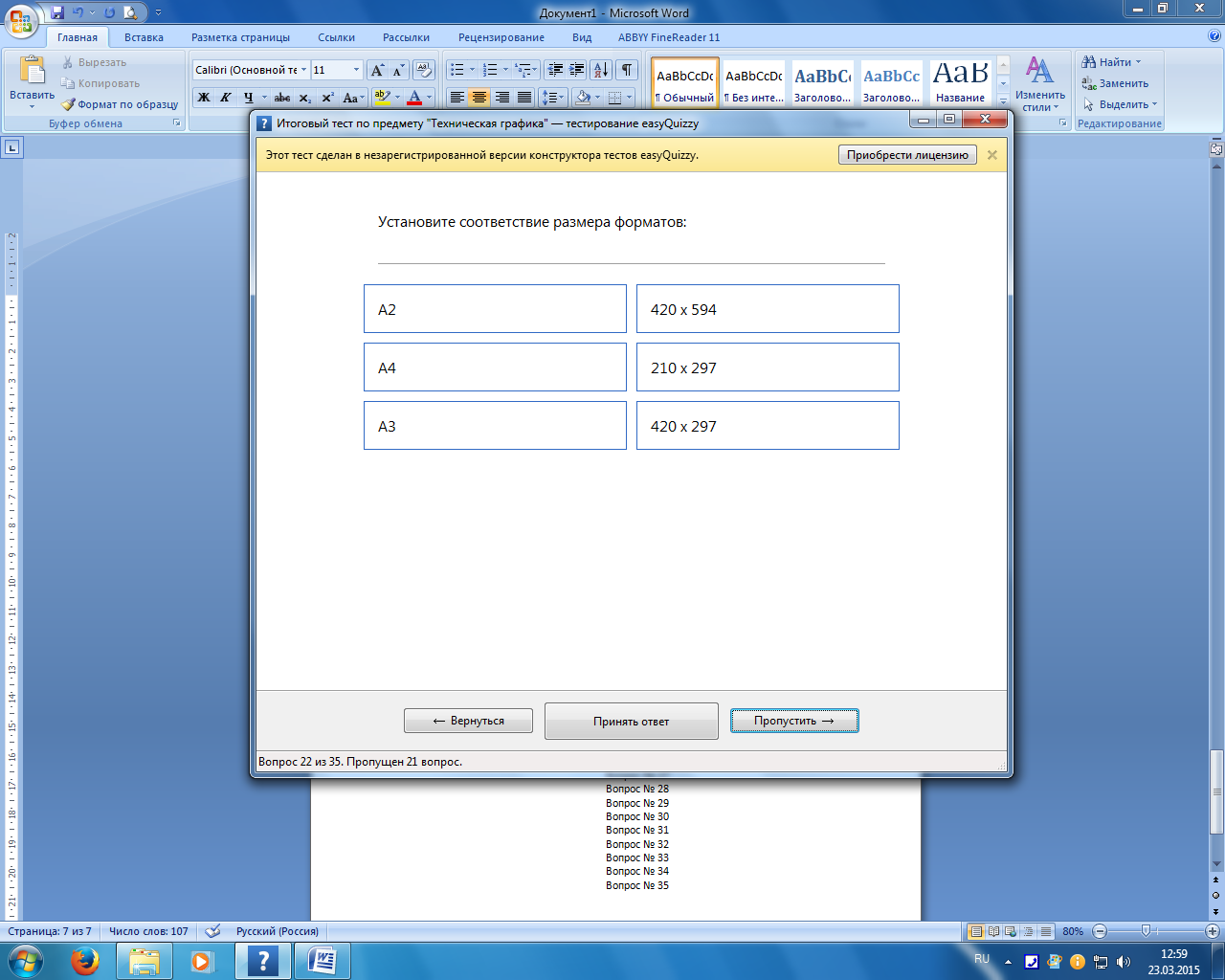

1. Установите соответствие размера форматов:

1. Изображение предмета, мысленно рассеченного плоскостью или несколькими плоскостями называется:

1. Сечением

2. Видом

3. разрезом

1. Чему равен угол наклона букв и цифр чертежного шрифта к основанию строки?

1. 70⁰

2. 50⁰

3. 75⁰

1. На разрезе показывается:

1. То, что получается в секущей плоскости и находится за ней

2. То, что получается в секущей плоскости

3. То, что видно на виде спереди

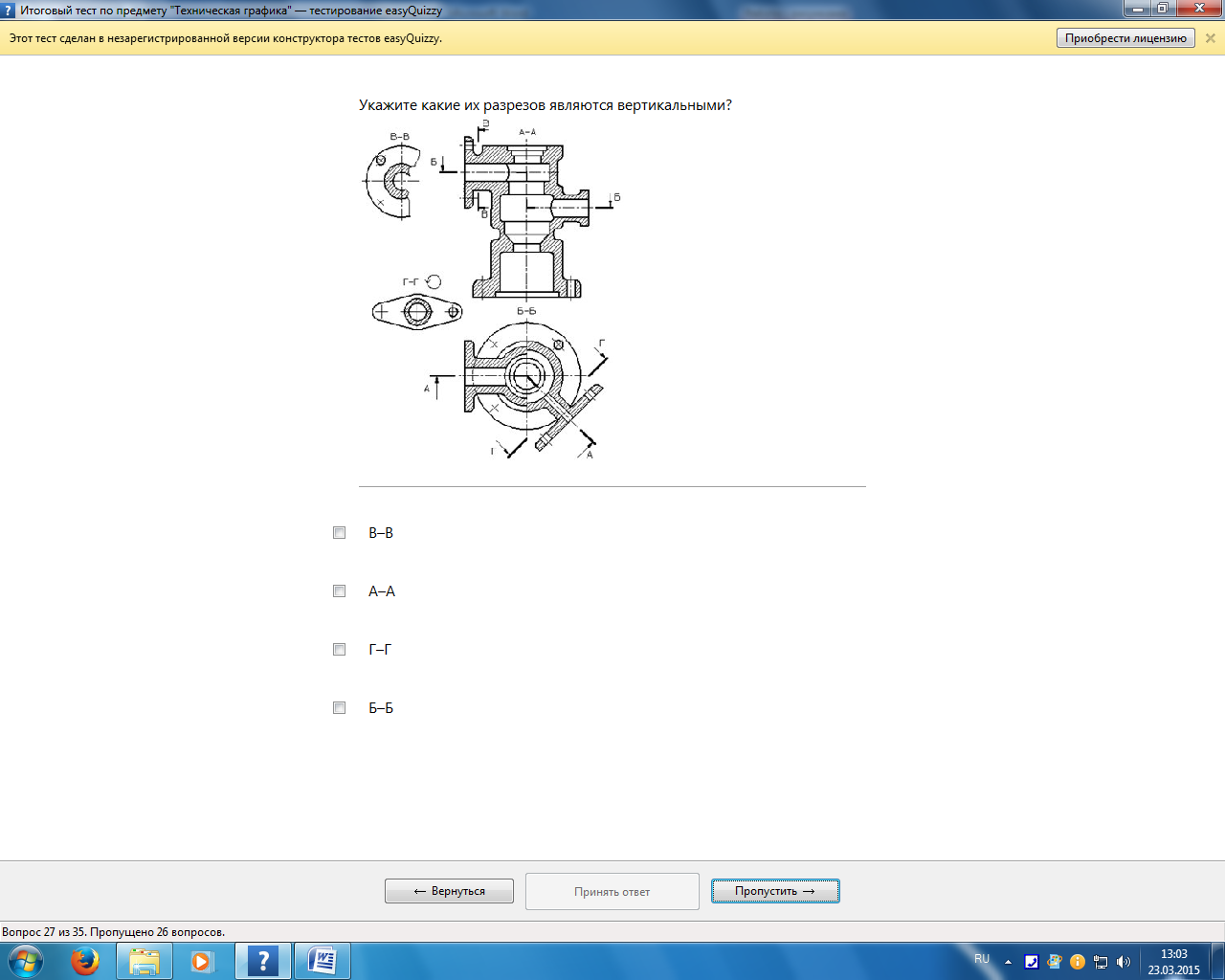

1. Укажите, какие из разрезов являются вертикальными

Эталоны ответов теста

по разделу № 1. «. Рабочие машиностроительные чертежи и эскизы деталей»:

Критерии оценивания:

90% и более – «5»,

80-89 % – «4»,

70-79% – «3»,

менее 70% - «2».

Приложение 2

Тест

Раздел 2. Сборочные чертежи. Схемы

Проверяемые результаты обучения: З3 – З4.

Вид задания: Тест в электронной форме, содержащий 20 заданий.

Инструкция

Внимательно прочитайте задание.

Время выполнения задания – не более 40 минут.

Выберите правильный ответ:

1. Верно ли утверждение, что «Конструкторские документы могут быть графическими и текстовыми»?

1. Верно

2. Не верно

2. Выберите правильные ответы:

В зависимости от стадии разработки конструкторских документов, их подразделяют на:

1. Отработанные

2. Плановые

3. Проектные

4. Рабочие

5. сметные

3. Выберите правильный ответ:

Изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе путем сборочных операций, называется:

1. деталь

2. комплект

3. комплекс

4. сборочная единица

4. Верно ли утверждение «Сборочный чертеж содержит только те сведения об изделии, которые необходимы специалисту (например, слесарю-сборщику), собирающему ранее изготовленные детали в заданном порядке в один узел или сборочную единицу, т.е. в механизм, машину и др.»?

1. да

2. нет

5. Документ, который содержит изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля, называется:

__________________________________

6. Сколько раз наносят на чертеже номер позиции детали?

1. один

2. два

3. три

7. Сборочный чертеж должен содержать:

1. Изображение детали, указание по установке на месте монтажа

2. Номера позиций составных частей, входящих в изделие

3. Диаграммы и графики, отражающие производство деталей

8. Типовые, покупные и другие изделия на сборочном чертеже изображают:

1. Внутренними очертаниями

2. Штриховкой

3. Внешними очертаниями

9. На сборочных чертежах допускается не показывать:

1. Симметричные части деталей

2. Зазоры между стержнем и отверстием

3. Самые большие детали, входящие в состав сборочной единицы

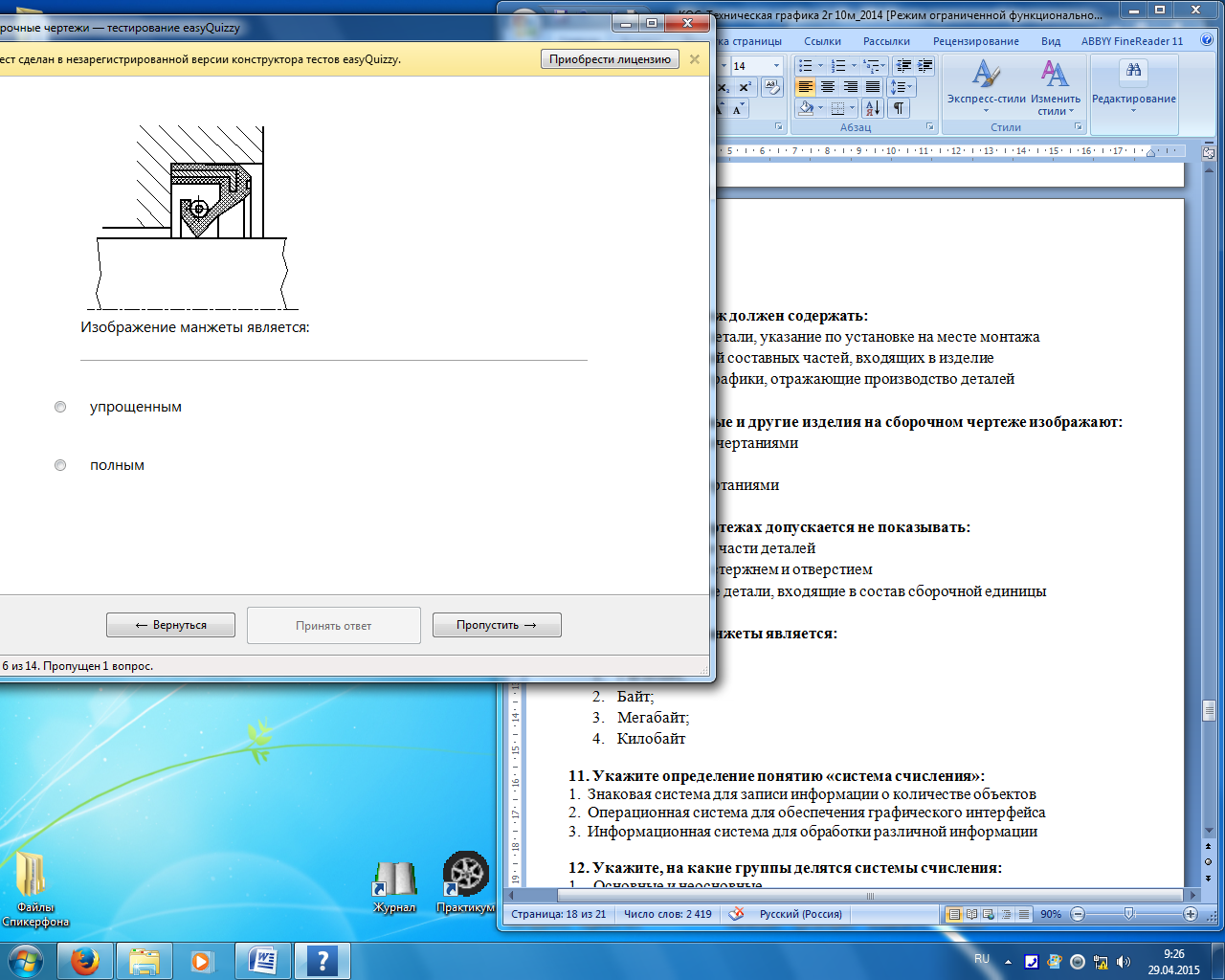

10. Изображение манжеты является:

1. Упрощенным

2. Полным

11. Номера позиций на сборочном чертеже наносят:

1. На размерных линиях

2. На линиях контура изделия

3. На полках линий-выносок

12. Шпонки в продольных разрезах изображают:

1. Рассеченными

2. Не рассеченными

13. Сечения одной и той же детали на разных изображениях на чертеже, сделанные в одном масштабе, выполняются:

1. С разной штриховкой

2. С одинаковой штриховкой

3. Не штрихуются

14. Верно ли утверждение «Если на чертеже должны присутствовать два изображения, любое из которых можно принять за главное, то в качестве главного принимается то, которое позволяет получить более рациональную компоновку чертежа в целом»?

1. Да

2. Нет

15. Штриховку смежных деталей на сборочном чертеже выполняют:

1. В противоположных направлениях под углом 30⁰

2. В одном направлении под углом 60⁰

3. В противоположных направлениях под углом 45⁰

16. Должны ли пересекаться между собой линии-выноски на сборочном чертеже?

1. Нет

2. Да

17. На сборочном чертеже все составные части сборочной единицы нумеруются:

1. Произвольно, без соответствия с номерами позиций, указанных в спецификации

2. В соответствии с номерами позиций, указанными в спецификации

18. В какой раздел спецификации вносят составные части сборочной единицы, которые непосредственно входят в нее?

1. «Материалы»

2. «Сборочные единицы» и «Детали»

19. Полки линий-выносок на сборочном чертеже группируют:

1. В колонку

2. В строчку

3. В колонку или строчку

20. Для определения состава сборочной единицы на отдельных листах формата А4 выполняется:

1. Сертификат

2. Примечания

3. Спецификация

4. Буклет

21. Линии-выноски должны быть параллельными линиям штриховки?

1. Да

2. Нет

3. 148₁₀

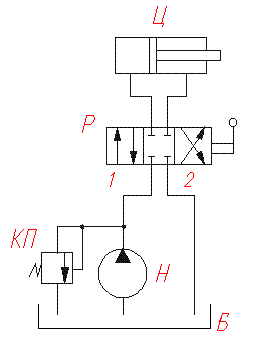

22. Установите соответствие обозначений и наименований устройств гидравлической схемы:

Пример ответа: Ц-1

23. На принципиальной гидравлической схеме изображают:

1. Все гидравлические (пневматические) элементы и связи между ними, используя графические условные обозначения

2. Все гидравлические (пневматические) элементы и связи между ними, не используя графические условные обозначения

3. Только основные гидравлические (пневматические) элементы и связи между ними, используя графические условные обозначения

24. На схеме возле графических обозначений элементов и устройств указывают позиционные обозначения:

1. Присвоенные им на принципиальной схеме

2. Любые обозначения, которые вносит конструктор

25. Конструкторский документ, отображающий части изделия с их взаимным расположением и условно изображёнными связующими элементами, называется:

1. Схема

2. Сборочный чертеж

3. Монтажный чертеж

Эталоны ответов теста

Раздел 2. Сборочные чертежи. Схемы

Критерии оценивания:

90% и более – «5»,

80-89 % – «4»,

70-79% – «3»,

менее 70% - «2».
