Конспект "Производство и передача электрической энергии"

Решение задач по теме "Производство и передача переменного электрического тока"

№1. Для определения числа витков на первичной обмотке трансформатора на его сердечник было намотано 30 витков провода, концы которого подключили к вольтметру. Чему равно число витков в первичной обмотке трансформатора, если при подаче на него напряжения 220 В, вольтметр, подключенный к катушке из 30 витков, показал напряжение 2 В?

№2. В первичной обмотке трансформатора 200 витков, а во вторичной – 25 витков. Повышает или понижает напряжение этот трансформатор? Во сколько раз?

№3.

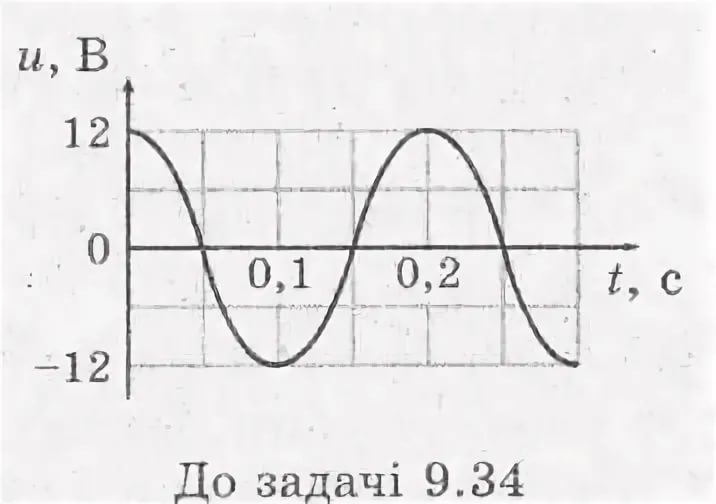

№4. Рамка равномерно вращается в однородном магнитном поле. По графику зависимости напряжения на рамке от времени определите частоту вращения.

№5. Источником тока в цепи является рамка, равномерно вращающаяся в однородном магнитном поле. Зависимость силы тока от времени имеет вид I =0,415sin(6πt). Определите амплитудное значение силы тока и частоту вращения рамки.

№6. Длина электрической линии от Кольской ГЭС до Мурманска равна 100 км. Передаваемая мощность 6000 кВт. Напряжение 35 кВ, площадь сечения алюминиевого провода 90 мм². Удельное сопротивление алюминия 2,8×10^-2 Ом×мм²/м. Каковы потери мощности в одном проводе этой линии электропередачи?

№7. По линии электропередачи протяженностью в 100 км должен пройти электрический ток мощностью 100 кВт при напряжении 5000 В. Потери энергии должны быть не более 2%. Определить минимальное сечение медных проводов.

Подготовить сообщение по теме "Виды электростанций"

План.

1. Особенности технологического процесса (производство электроэнергии, условия строительства и эксплуатации электростанции, топливо ..)

2. КПД

3. Влияние на экологию.

4. Достоинства.

5. Недостатки

Самостоятельная работа

1. Трансформатор повышает напряжение от 36 до 220 В. Сколько витков во вторичной обмотке трансформатора, если первичная обмотка имеет 720 витков?

2. Значение силы тока, измеренное в амперах, задано уравнением  i = 0,28sin50πt, где t выражено в секундах. Определите амплитуду силы тока, частоту и период.

3. Определить КПД трансформатора, если он повышает напряжение от 24В до 110 В. В первичной обмотке протекает ток 2,4 А, во вторичной 0,5 А.

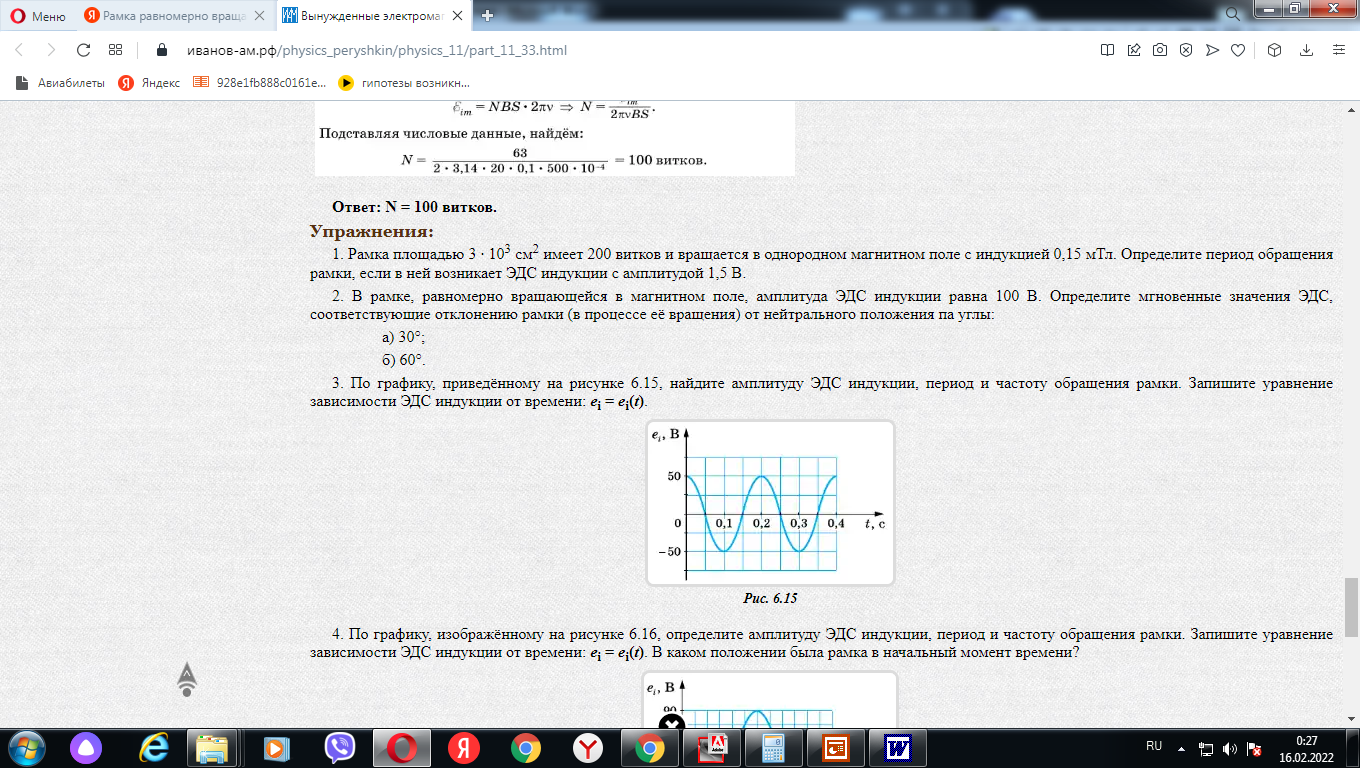

4. По графику, приведённому на рисунке, найдите амплитуду ЭДС индукции, период и частоту обращения рамки в магнитном поле. Запишите уравнение зависимости ЭДС индукции от времени:  e_i(t).

5. В горном ауле установлен ветряной двигатель, приводящий в действие электрогенератор мощностью 8 кВт. Сколько лампочек мощностью 40 Вт можно питать от этого источника тока, если 5% мощности расходуется в подводящих проводах?
