«Конструкция и управление электровозом» раздел «Автотормоза»

Практическая работа №18

Тема: Приборы управления тормозами

Цель урока Воздухораспределители грузового типа усл. №483.000. устройство и работа.

План урока. 42

Практическая работа №18

Тема: Приборы управления тормозами

Цель урока Воздухораспределитель грузового типа усл. №483.000. устройство и работа.

Задачи урока:

Образовательная:

Изучить воздухораспределитель грузового типа усл. №483.000. устройство и работа.

Развивающая: Развивать, память, техническое мышление

Воспитывающая: Формирование внимательности, чувства ответственности. Тип урока: закрепления материала

Формы работы: индивидуальная, фронтальная Метод: по источнику получения знаний – наглядный, практический;

по характеру познавательной деятельности – репродуктивный, частично-поисковый.

МТО: Компьютер, мультимедийный проектор, слайд. Стенд тренажер.

Ход урока.

1.Организационный момент.

1. Отметить отсутствующих студентов и сделать запись в журнале.

2. Фронтальная работа студентов по выполнению практической работы.

Вариант 1.

1. Дайте развернутый ответ (для заданий 1-8).

Задание 1. Назначение ВР усл №483.

Задание 2. На каком подвижном составе применяется ВР усл №483?

Задание 3. Сколько имеет режимов отпуска ВР грузового типа усл № 483?

Задание 4. При какой величине уклона ставят на горный режим ВР грузового типа усл № 483?

Задание 5. Сколько режимов торможения имеет ВР грузового типа усл № 483.

Задание 6. Назовите давления в тормозном цилиндре, при порожнем, среднем, груженом режимах.

Задание 7. В каких случаях ВР грузового типа усл № 483 устанавливают в порожний режим?

Задание 8. Назовите основные части ВР усл № 483.

2. Дайте развернутый ответ (для заданий 9-10) (перечислите).

Задание 9. Двухкамерный резервуар включает в себя: 1., 2., 3., 4., 5., 6., 7., 8., 9.

Задание 10. Магистральная часть состоит из…1., 2., 3., 4., 5., 6., 7., 8., 9., 10.

3. Дайте развернутый ответ (для задания 11).

11. Поясните, что произойдет с воздухораспределителем усл № 483, при повышении давления воздуха в тормозной магистрали до установленного нормального зарядного давления в тормозной магистрали.

Вариант 2.

1. Дайте развернутый ответ (для заданий 1-8).

Задание 1. Назначение ВР усл№483.

Задание 2. Классификация ВР усл № 483.

Задание 3. Назовите основные части ВР усл № 483.

Задание 4. При какой величине уклона ставят на равнинный режим ВР грузового типа усл № 483?

Задание 5. Сколько режимов торможения имеет ВР грузового типа усл № 483.

Задание 6. Назовите давления в тормозном цилиндре, при порожнем, среднем, груженом режимах.

Задание 7. В каких случаях ВР грузового типа усл № 483 устанавливают на средний режим?

Задание 8. В каких случаях ВР грузового типа усл № 483 устанавливают на груженый режим?

2. Дайте развернутый ответ (для заданий 9-10) (перечислите).

Задание 9. Вр усл № 483 состоит из…1., 2., 3.,4., 5.

Задание 10. Главная часть состоит из… 1., 2., 3., 4., 5., 6., 7., 8., 9., 10., 11.

3. Дайте развернутый ответ (для задания 11).

11. Поясните, что произойдет с воздухораспределителем усл № 483, при понижении давления воздуха на величину первой ступени в тормозной магистрали.

Эталон ответов.

1. Назначение ВР усл№483.

Воздухораспределитель предназначен для наполнения сжатым воздухом тормозные цилиндры при торможении и выпуска из них воздуха в атмосферу, при отпуске тормоза в соответствии с изменением давления воздуха в тормозной магистрали.

2. Классификация ВР усл № 483.

Воздухораспределитель усл. № 483 является автоматическим, прямодействующий не истощимый.

3. На каком подвижном составе применяется ВР 483?

Применяется на грузовых вагонах и грузовых локомотивах.

4. Вр усл № 483 состоит.

ВР усл № 483 состоит из трех основных частей - это главная часть, двухкамерный резервуар, магистральная часть.

5. Сколько имеет режимов отпуска ВР грузового типа усл № 483?

Имеет переключатель режимов отпуска горный, равнинный.

6. При какой величине уклона ставят на равнинный режим ВР грузового типа усл № 483?

На равнинный режим ставят при следовании по участку с величиной уклона до 18тыс.

7. При какой величине уклона ставят на горный режим ВР грузового типа усл № 483?

На горный режим от 18 тыс. и более.

8. Сколько имеет режимов торможения ВР грузового типа усл № 483.

Режимы торможения порожний, средний, груженный.

9. Назовите давления в тормозном цилиндре, при порожнем, среднем, груженом, режиме.

При порожнем режиме давление в ТЦ будет 1,4 – 1,8 Ат. На среднем 2,8-3,5Ат. На груженом 3,9-4,5 Ат.

10. В каких случаях ВР грузового типа усл № 483 устанавливают на порожний режим?

На порожний режим устанавливаю ВР на локомотиве в голове грузового поезда при скорости следование до 90 км/час.

11. В каких случаях ВР грузового типа усл № 483 устанавливают на средний режим?

Средний режим устанавливают на локомотиве при следовании в сплотке на всех локомотивах кроме головного. При следовании вторым на двойную тягу. При следовании в недействующем состоянии, а также по системе многих единиц.

12. В каких случаях ВР грузового типа усл № 483 устанавливают на груженый режим?

Груженый режим на локомотивах устанавливается:

• в голове грузового поезда при скорости выше 90км/час, в голове пассажирского или грузопассажирского поезда;

• при одиночном следовании;

• на головном локомотиве в сплотке, при маневровой работе;

• при управлении машинистом в одно лицо.

13. Из каких основных частей состоит ВР усл № 483?

ВР усл № 483 состоит из трех основных частей - это главная часть, двухкамерный резервуар, магистральная часть.

14. Устройство магистральной части.

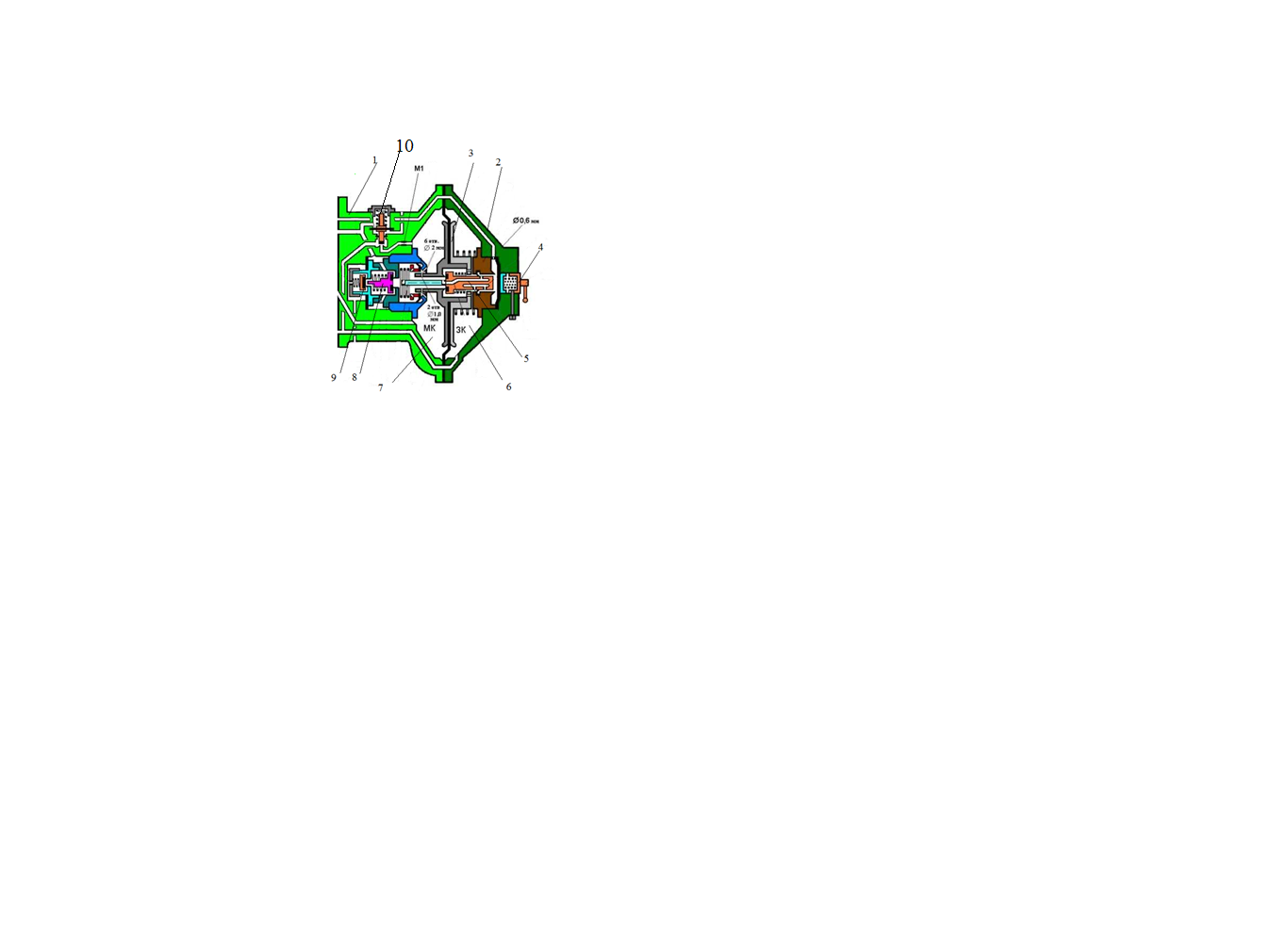

1. Корпус. 2. Крышка. 3. Резиновая магистральная диафрагма. 4. Переключатель горного и равнинного режимов. 5. Плунжер. 6. Полость ЗК. 7. Полость РК. 8. Узел трех клапанов. 9. Клапан КДР.10. Клапан мягкости.

15. Устройство двух камерного резервуара.

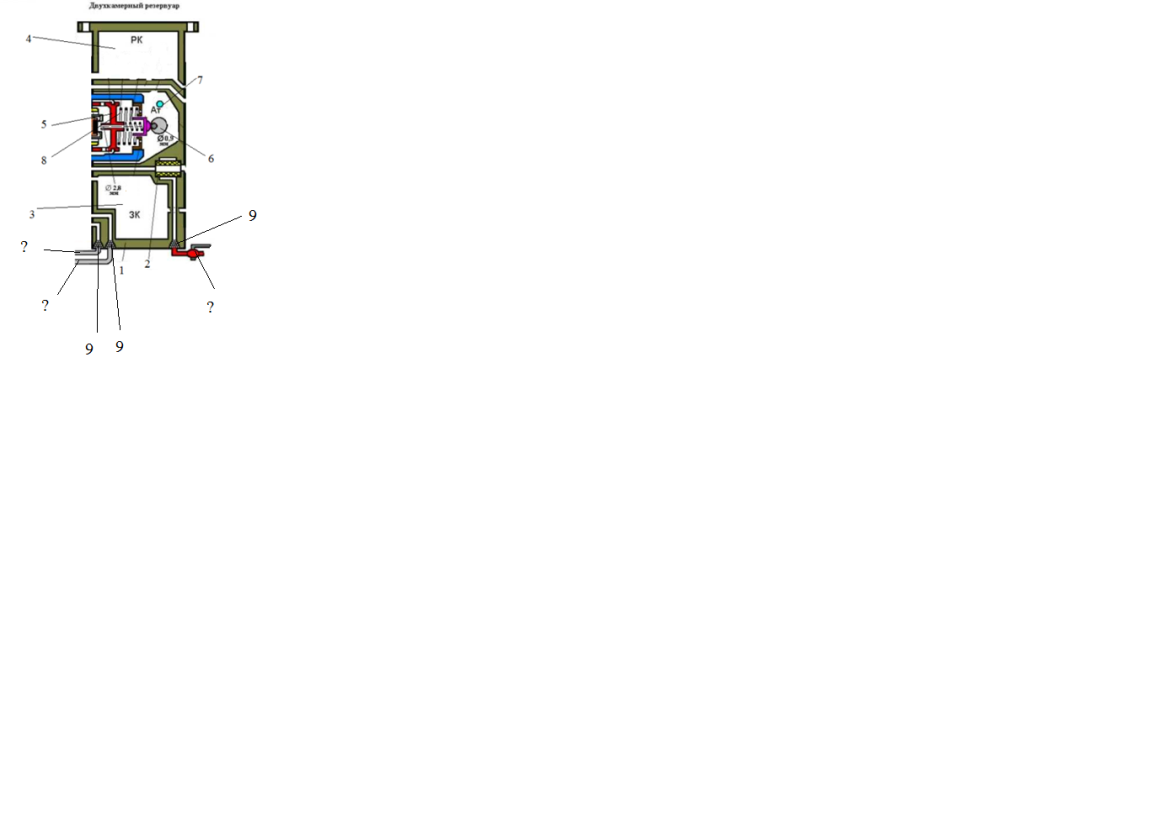

Включает в себя две камеры Рабочая камера (РК) 4 объемом 6л и золотниковая (ЗК) 3 объемом 4,5л. В двухкамерном резервуаре имеются штуцеры подвода от ТМ, ЗР, и ТЦ. В каналах подвода сжатого воздуха установлены сетчатые фильтры 9 . Так же в подводе ТМ в двухкамерном резервуаре расположен многослойный фильтр 2. На двухкамерном резервуаре установлен переключатель режимов порожний, средний, груженый 6, то есть кулачек рукоятки воздействует на подвижную упорку и на малую пружину 8 уравнительного поршня (УП) 5, которая изменяет давление в ТЦ в зависимости от положения переключателя. Имеется атмосферное отверстие (Ат) 7.

К двухкамерному резервуару с обеих сторон крепятся через резиновые прокладки. Главная часть и магистральная.

16. Устройство главной части.

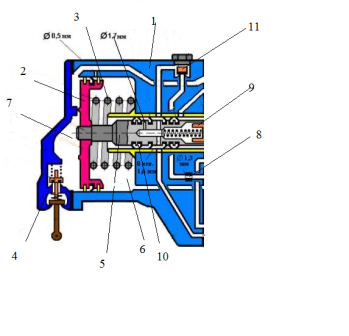

1. Корпус. 2. Главный поршень. 3. Пружина. 4. Выпускной клапан. 5. Полый шток. 6. Полость ЗК. 7. Полость РК. 8. Ниппель 1,3. 9. Тормозной клапан. 10. 6 штук манжет. 11 Обратный клапан.

17. Поясните, что произойдет с воздухораспределителем усл № 483, при повышении давления воздуха в тормозной магистрали до установленного нормального зарядного давления в тормозной магистрали.

Вр усл № 483 в этом случаи произойдет отпуск тормозов. Тормозные цилиндры через ВР соединятся с атмосферой. Запасный резервуар зарядится до установленного нормального зарядного давления, как в ТМ.

18. Поясните, что произойдет с воздухораспределителем усл № 483, при понижении давления воздуха на величину первой ступени в тормозной магистрали.

ВР усл № 483 в этом случаи произойдёт наполнение тормозных цилиндров сжатым воздухом, через воздухораспределитель соединится запасный резервуар с тормозными цилиндрами.

3. Подведение итога урока.

3.1.Сбор работ на проверку

3.2. Домашнее задание. Стр. 98 – 102.

Учебники – Устройство и эксплуатация тормозного оборудования подвижного состава. Г. С. Афонин, В. Н. Барщенков. Н. В. Кондратьев.
