Курс лекций по дисциплине МДК.01.01 «Технологические процессы изготовления деталей машин». Лекция 39. «Растачивание отверстий на токарно-расточных станках. Координатно-расточные станки»

Курс лекций по дисциплине МДК.01.01

«Технологические процессы изготовления деталей машин».

Лекция 39. «Растачивание отверстий на токарно-расточных станках. Координатно-расточные станки»

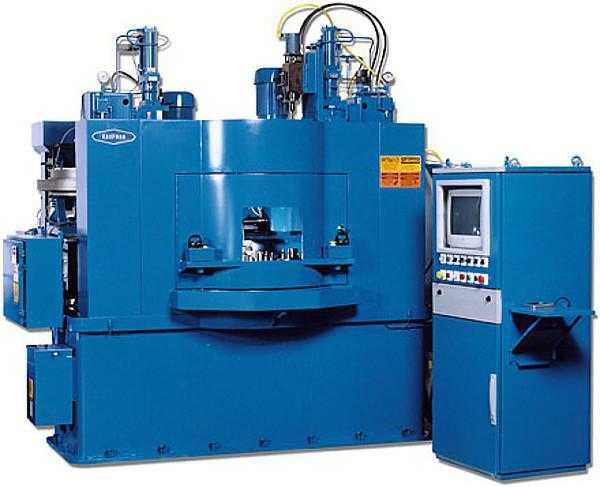

Расточной станок используются для обработки заготовок как в условиях единичного, так и серийного производства. Относится такое оборудование к классу универсального. Качественно обрабатывать изделия с его использованием можно в том числе и без переноса заготовок на какие-либо другие специализированные станки.

Основное назначение

Используются станки этого типа в первую очередь, конечно же, для расточки в заготовках отверстий разного диаметра. Но при необходимости их можно применять также для:

• обточки внешних поверхностей цилиндрических деталей;

• обработки торцов заготовок;

• зенкерования и развертывания отверстий;

• нарезания резьбы;

• фрезерования.

Виды расточных станков

Классифицироваться оборудование этого типа может по нескольким признакам. По сфере применения такие станки могут быть:

• универсальными токарно-расточными;

• специализированными

• специализированными.

Станки второй группы в свою очередь подразделяются на следующие разновидности:

• горизонтально-расточные;

• координатно-расточные;

• алмазно-расточные.

В последнее время очень широкое распространение на предприятиях получили расточные станки с ЧПУ.

Какие рабочие инструменты используются

Операции на таком оборудовании, как расточной станок, таким образом, могут производится самые разные. При обработке деталей на этих агрегатах используются такие режущие инструменты, как:

• сверло;

• резец;

• фреза;

• зенкер;

• метчик и т. д.

При выборе такого оборудования любой разновидности в первую очередь обращают внимание на диаметр шпинделя.

Каким может быть координатно расточной станок

Оборудование этого типа предназначено, прежде всего, для максимально точной обработки заготовок. Коородинатно-расточные станки могут быть:

• одностоечными;

• двухстоечными.

В конструкцию таких станков входят:

• станина;

• стойка;

• стол с салазками;

• расточная головка.

Также в конструкцию такого оборудования включена траверса.

Особенности работы на коородинатно-расточном станке

При использовании оборудования этого типа обрабатываемую заготовку предварительно закрепляют на рабочем столе. Далее в шпинделе устанавливают нужный режущий инструмент. Затем работа выполняется в следующем порядке:

• в зависимости от того, какую высоту имеет обрабатываемая деталь, регулируют траверсу и расточную головку;

• устанавливают шпиндель на заданные координаты.

Последняя операция на таком оборудовании, как координатно-расточной станок, в зависимости от его вида, может выполняться по-разному. На одностоечной модели шпиндель устанавливается должным образом путем перемещения рабочего стола в двух перпендикулярных направлениях. На двухстоечном оборудовании:

• стол передвигают в продольном направлении;

• расточную головку перемещают в поперечном направлении по траверсе.

Модельный ряд координатно-расточных станков

Выпускают такое оборудование сегодня многие производители. Но чаще всего на предприятиях используются координатно-расточные станки:

• 2Е450. Эта одностоечная модель имеет размеры стола 630 х 1120 мм и оснащена оптической измерительной системой, дополненной экранным отсчетом. Также этот расточной станок имеет функцию автоматической остановки салазок. Еще одним повышающим удобство в работе дополнением в этой модели является устройство предварительного набора координат.

• 2Д450. Эта модель также имеет размеры стола 630 х 1120. Входящее в ее конструкцию оптическое устройство может отсчитывать как целую, так и дробную части координат.

Могут использоваться на предприятиях, конечно же, и другие координатные расточные станки. Модели 2А450, 2Л450АФ11-01, к примеру, также сегодня очень востребованы.

Основной особенностью оборудования этой разновидности является очень высокая скорость вращения шпинделя. Токарно-расточной станок может использоваться для обработки как плоских деталей, так и цилиндрических.

При работе на таком оборудовании заготовка крепится на столе. При этом шпиндель совершает вращательно-поступательное движение.

Современной промышленностью выпускаются в том числе и токарно-расточные станки крупногабаритные. Диаметр обточки у такого оборудования может быть равен 4 м. При этом на станке допускается выполнять обработку деталей длиной до 32 м. Наиболее востребованной моделью токарно-расточного станка на данный момент является 2А656РФ11.

ЧПУ могут дополняться как алмазно-, так и горизонтально-, токарно- или координатно-расточные станки. Современная электроника, конечно же, в разы повышает удобство пользования этим оборудованием. Работой станка с ЧПУ токарь управляет не вручную, а через компьютер. Это позволяет добиться высочайшей точности сверления или резки и максимальной производительности.

Использоваться расточные станки с ЧПУ могут как для черновой, так и для чистовой обработки заготовок. Стоят они, конечно же, намного дороже обычных моделей. Работать на таких станках могут только токари, прошедшие переквалификацию по соответствующей программе.
