Изучение последовательного и параллельного сопротивления проводников

Цель работы: Экспериментально определить соотношение между величинами силы тока на отдельных участках цепи при параллельном и последовательном соединениях проводников. Экспериментально определить общее сопротивление цепи при последовательном и параллельном сопротивлении проводников.

Оборудование: источник тока, два резистора, амперметр, вольтметр, соединительные провода

Ход работы

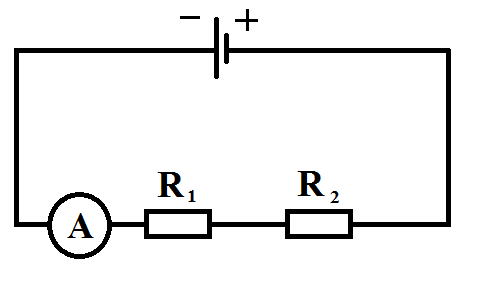

1. Собрать электрическую цепь по схеме

1. Меняя положение амперметра в цепи, убедитесь, что сила тока не изменяется: I =______

2. Измерьте вольтметром напряжение на резисторе R₁; U₁=_____

3. Измерьте вольтметром напряжение на резисторе R₂; U₂=_____

4. Измерьте вольтметром напряжение на резисторе R₁ и R₂; U=_____

5. Рассчитайте по закону Ома для участка цепи величины сопротивлений R_1, R_2, R при последовательном соединении

6. Проверьте справедливость формул: U=U₁ + U₂, R=R₁ + R₂

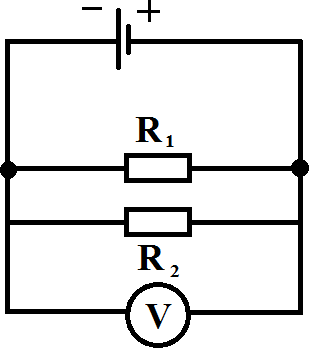

7. Собрать электрическую цепь по схеме

1. Меняя положение вольтметра в цепи, убедитесь, что напряжение не изменяется: U =______

2. Измерьте амперметром силу тока на резисторе R₁; I₁=_____

3. Измерьте амперметром силу тока на резисторе R₂; I₂=_____

4. Измерьте амперметром силу тока на резисторе R₁ и R₂; I=_____

5. Рассчитайте по закону Ома для участка цепи величины сопротивлений R_1, R_2, R при параллельном соединении

6. Проверьте справедливость формул: I=I₁ + I₂, U=U₁=U₂

7. Сделайте вывод о проделанной работе

Контрольные вопросы:

1. Какие физические величины сохраняются при последовательном соединении проводников?

2. Какие физические величины сохраняются при параллельном соединении проводников?
