Лабораторная работа № 7 Тема: «Исследование работы компенсационного стабилизатора напряжения.»

Лабораторная работа № 7

Тема: «Исследование работы компенсационного стабилизатора напряжения.»

Цель работы:

1. Изучить работу компенсационного стабилизатора напряжения.

2. Научиться строить график входного напряжения.

Порядок выполнения:

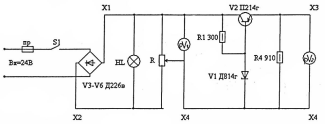

1. Изучить по принципиальной схеме устройство и работу стабилизатора.

Краткие теоретические сведения:

Описание работы схемы стабилизатора компенсационного типа.

Рассматривая работу стабилизатора, предположим, что в результате повышения напряжения на выходе (U_выx) так же станет возрастать. Тогда напряжение на эмиттерном переходе транзистора начнется уменьшаться, а транзистор начнется закрываться. Падение напряжения на участке эмиттер-коллектор (U_к.э.) при этом возрастает настолько, что выходное напряжение уменьшится до прежнего значения. Аналогично можно проследить за работой стабилизатора при уменьшении входного напряжения. Таким образом. Рассматриваемый стабилизатор можно представить в виде входного напряжения, состоящего из транзистора и нагрузки. Транзистор (его называют регулирующим) выполняет роль сопротивления, величина которого при изменении входного напряжения и тока нагрузки изменяется входным напряжением (U_э.б.) таким образом, что входное напряжение стабилизатора остается практически постоянным. Иными словами изменение напряжения на регулирующем транзисторе компенсирует изменение входного напряжения стабилизатора его тока нагрузки. Вот почему подобные стабилизаторы называют компенсационными.

1. Найти на стенде блок стабилизатора и подключить к нему источник регулируемого постоянного напряжения pV1 – на вход, pV2 – на выход.

2. Снять характеристику U_вых = f (U_вх)

1. По данным таблиц составить график U_вых = f (U_вх) напряжения.

А

В

10

U_вых

U_вх

15

1. По характеристике определить участок стабилизации и номинальное сходное напряжение. Для этого .

2. Вывод.

Ответить на контрольные вопросы:

1. Устройство компенсационного стабилизатора.

2. Работа стабилизатора.

3. Применение.
