Лабораторная работа № 10
Изучение действия магнитного поля на проводник с током.
Цель работы: исследовать зависимость направления силы, действующей на проводник с током в магнитном поле, от направления тока в нём и от направления внешнего магнитного поля.
Приборы и материалы: источник питания, реостат, ключ, соединительные провода, подковообразный магнит, штатив, катушка-моток.
Ход работы

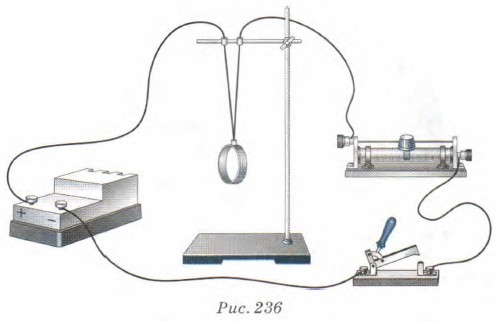

1. Соберите электрическую цепь, состоящую из источника тока, реостата, ключа и катушки-мотка. Подвесьте катушку-моток к штативу.
2. Поднесите один из полюсов подковообразного магнита к катушке и, замыкая и размыкая ключ, пронаблюдайте движение катушки- мотка.
3. Повторите опыт, поднося к катушке другой полюс магнита. Сделайте вывод.
4
. Измените направление тока в цепи и повторите опыт, поднося к катушке-мотку магнит разными полюсами. Пронаблюдайте движение катушки и сделайте вывод.
Ответьте на вопросы письменно:

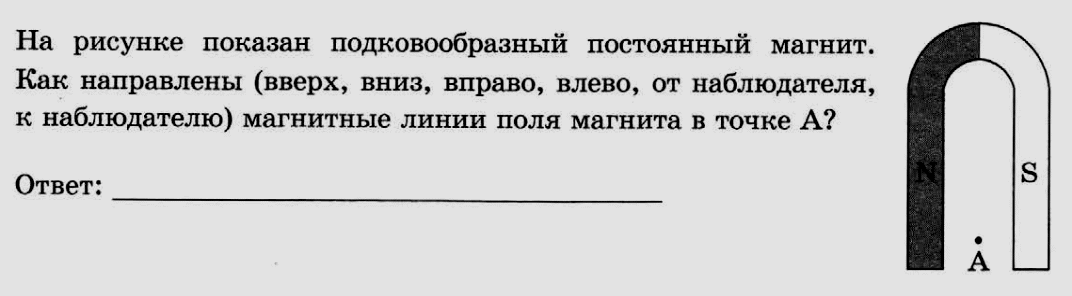

Задание 1. На рисунке показан подковообразный постоянный магнит. Изобразите как направлены магнитные линии поля магнита в точке А?

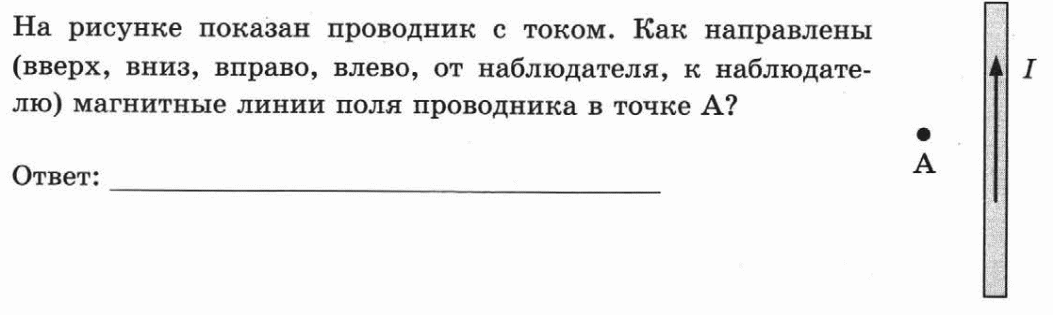

Задание 2. На рисунке показан проводник стоком. Изобразите магнитные линии поля проводника в точке А?
Задание 3. Проводник, подвешенный на гибких проводах, поместили между полюсами подковообразного магнита. После пропускания по проводнику электрического тока проводник отклонился от первоначального положения. Выберите утверждение, которое верно характеризует данные процессы.
А) На проводник действует давление магнита.
Б) На проводник с током действует сила со стороны магнита.
В) Действие магнитного поля на проводник с током не зависит от направления тока.
Г) Действие магнитного поля на проводник с током зависит от расположения полюсов магнитов.
