Линзы. Основные элементы линз. Формула тонкой линзы.

Линзы

запомни

Линзой называется

прозрачное тело,

ограниченное двумя

сферическими поверхностями.

Вспомни…

• Какое явление называется преломлением света ?
• Какие наблюдения и опыты наводят на мысль об изменении направления распространения света при переходе его в другую среду?
• Какой угол – падения или преломления – будет больше при переходе луча света из воздуха в стекло?
• Почему, находясь в лодке, трудно попасть копьем в рыбу, плавающую невдалеке?
• Если посмотреть на окружающие тела через теплый воздух, понимающийся от костра, то они кажутся дрожащими. Почему?

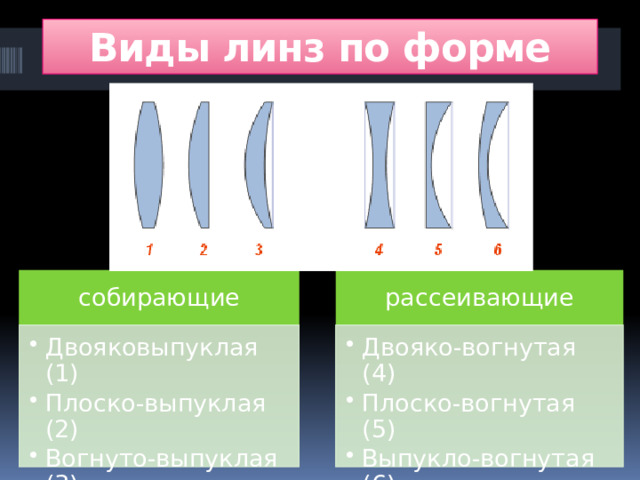

Виды линз по форме

собирающие

рассеивающие

• Двояковыпуклая (1) Плоско-выпуклая (2) Вогнуто-выпуклая (3)
• Двояковыпуклая (1)
• Плоско-выпуклая (2)
• Вогнуто-выпуклая (3)

• Двояко-вогнутая (4) Плоско-вогнутая (5) Выпукло-вогнутая (6)
• Двояко-вогнутая (4)
• Плоско-вогнутая (5)
• Выпукло-вогнутая (6)

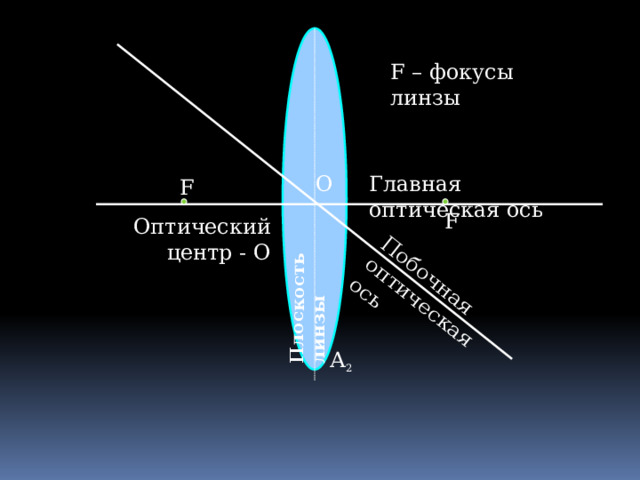

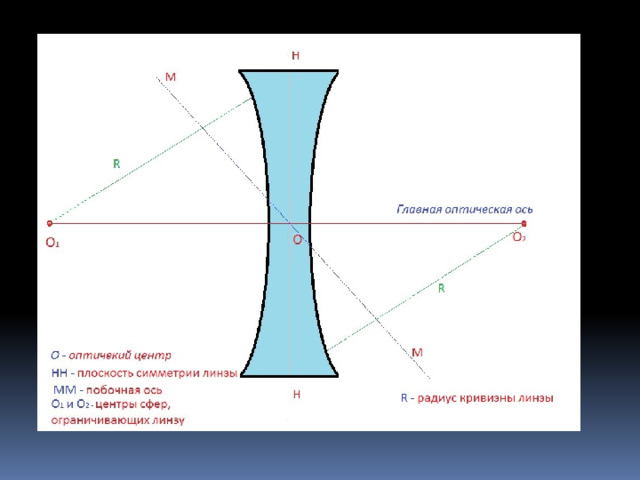

Побочная оптическая ось

Плоскость линзы

F – фокусы линзы

Главная оптическая ось

О

F

F

Оптический центр - О

А 2

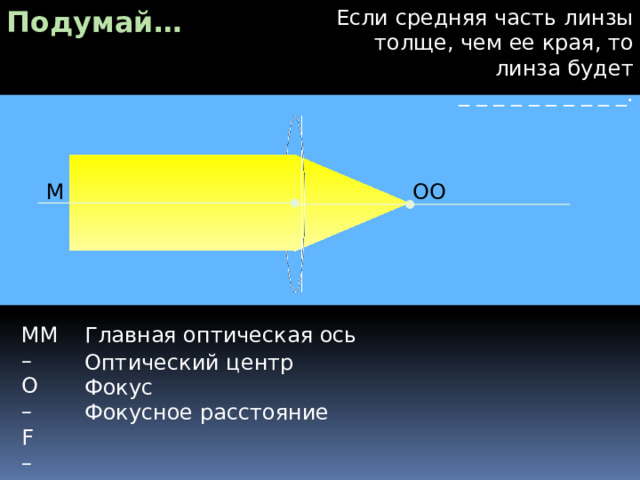

Ход лучей в собирающей линзе

Условное обозначение собирающей линзы:

N N

Подумай…

Если средняя часть линзы толще, чем ее края, то линза будет _ _ _ _ _ _ _ _ _ _.

M ОO F M

MM –

Главная оптическая ось

O –

F –

OF –

Оптический центр

Фокус

Фокусное расстояние

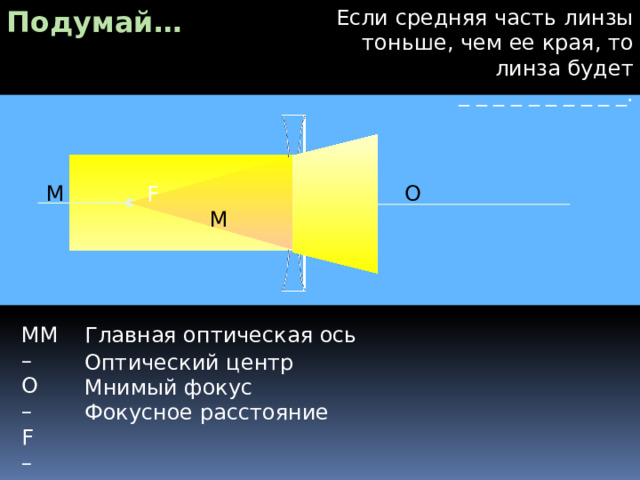

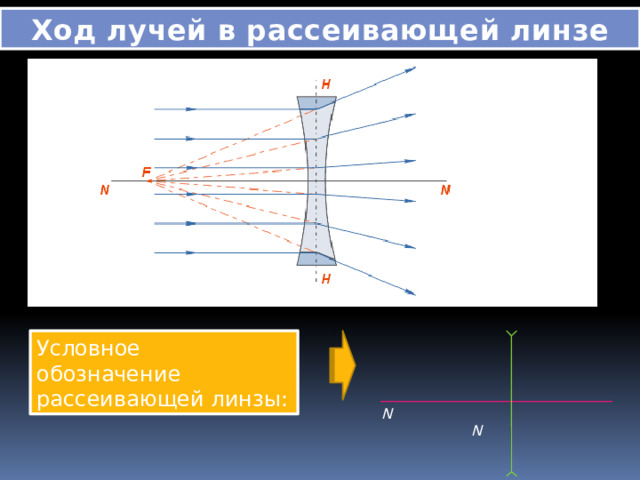

Ход лучей в рассеивающей линзе

Условное обозначение рассеивающей линзы:

N N

Подумай…

Если средняя часть линзы тоньше, чем ее края, то линза будет _ _ _ _ _ _ _ _ _ _.

M F О M

MM –

Главная оптическая ось

O –

F –

OF –

Оптический центр

Мнимый фокус

Фокусное расстояние

ФОКАЛЬНАЯ ПЛОСКОСТЬ

-плоскость, проходящая через главный фокус перпендикулярно главной оптической оси линзы

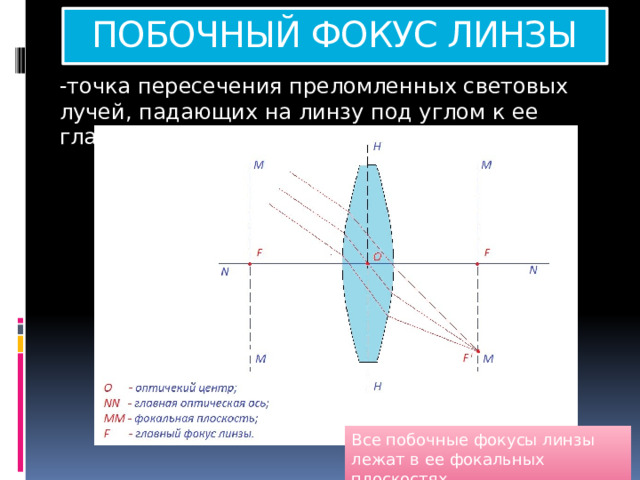

ПОБОЧНЫЙ ФОКУС ЛИНЗЫ

-точка пересечения преломленных световых лучей, падающих на линзу под углом к ее главной оптической оси

Все побочные фокусы линзы лежат в ее фокальных плоскостях

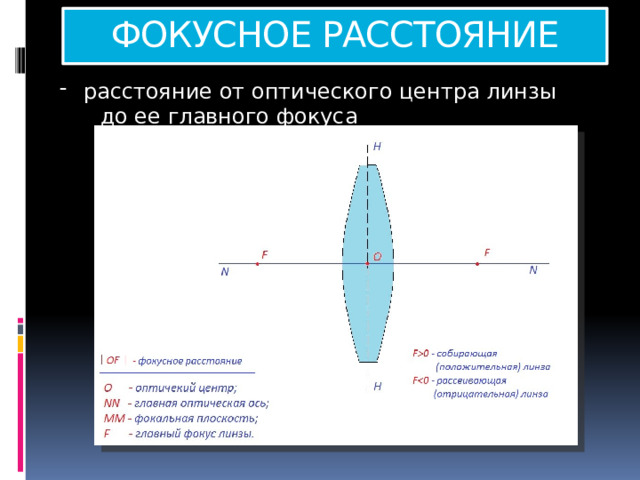

ФОКУСНОЕ РАССТОЯНИЕ

• расстояние от оптического центра линзы

до ее главного фокуса

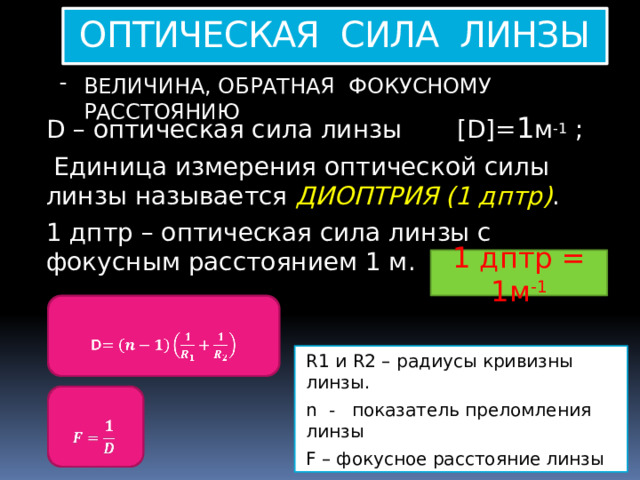

ОПТИЧЕСКАЯ СИЛА ЛИНЗЫ

• ВЕЛИЧИНА, ОБРАТНАЯ ФОКУСНОМУ РАССТОЯНИЮ

D – оптическая сила линзы [D]= 1 м -1 ;

Единица измерения оптической силы линзы называется ДИОПТРИЯ (1 дптр) .

1 дптр – оптическая сила линзы с фокусным расстоянием 1 м.

1 дптр = 1м -1

D

R1 и R2 – радиусы кривизны линзы.

n - показатель преломления линзы

F – фокусное расстояние линзы

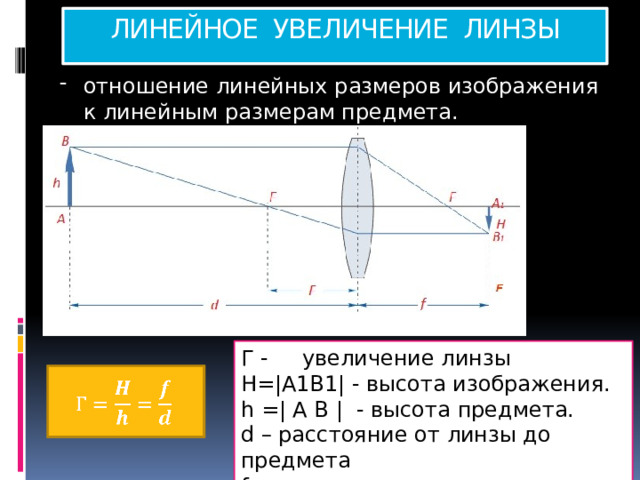

ЛИНЕЙНОЕ УВЕЛИЧЕНИЕ ЛИНЗЫ

• отношение линейных размеров изображения к линейным размерам предмета.

Г - увеличение линзы

H=|A1B1| - высота изображения.

h =| A B | - высота предмета.

d – расстояние от линзы до предмета

f – расстояние от линзы до изображения

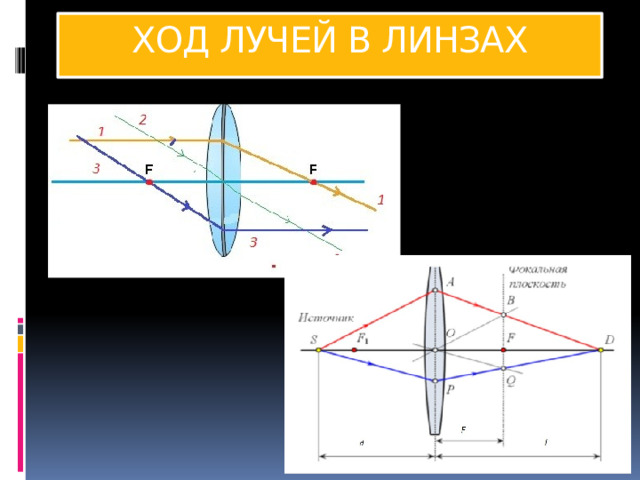

ХОД ЛУЧЕЙ В ЛИНЗАХ

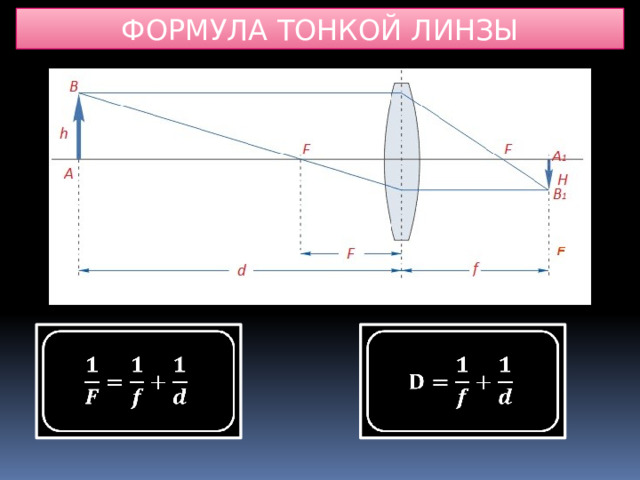

ФОРМУЛА ТОНКОЙ ЛИНЗЫ

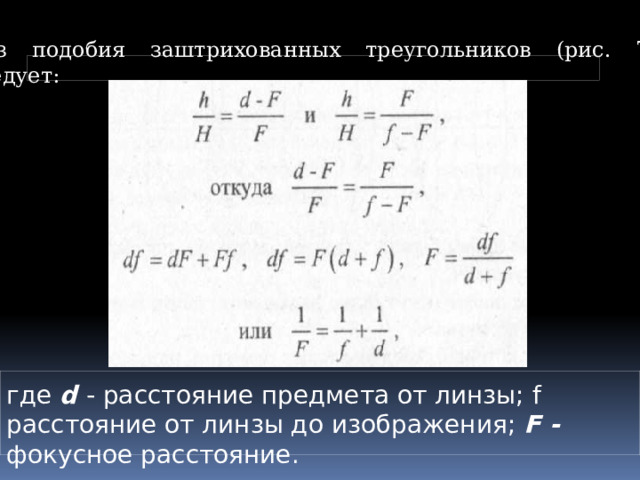

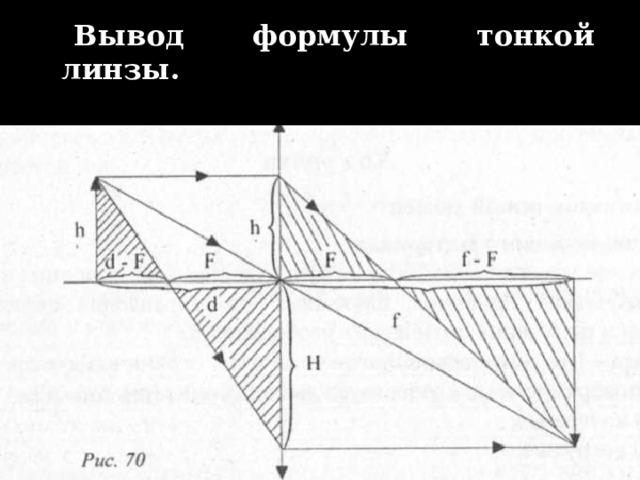

Вывод формулы тонкой линзы.

Из подобия заштрихованных треугольников (рис. 70) следует:

где d - расстояние предмета от линзы; f расстояние от линзы до изображения; F - фокусное расстояние.

• Перед ставится знак «+» если линза собирающая (положительная).
• Перед ставится знак «-» если линза рассеивающая (отрицательная).
• Перед ставится знак «+» если линза дает действительное изображение.
• Перед ставится знак «-» если линза дает мнимое изображение.

Подумай

вопрос ученику

• Почему фокус рассеивающей линзы называется мнимым?
• Чем отличается действительное изображение точки от мнимого?
• По какому признаку можно узнать: собирающая это линза или рассеивающая, если судить только по форме?

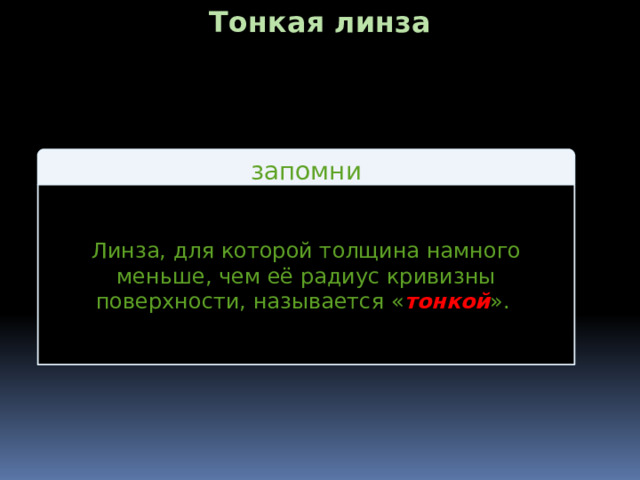

Тонкая линза

запомни

Линза, для которой толщина намного меньше, чем её радиус кривизны поверхности, называется « тонкой ».

«ПОСТРОЕНИЕ ИЗОБРАЖЕНИЯ В ЛИНЗАХ»

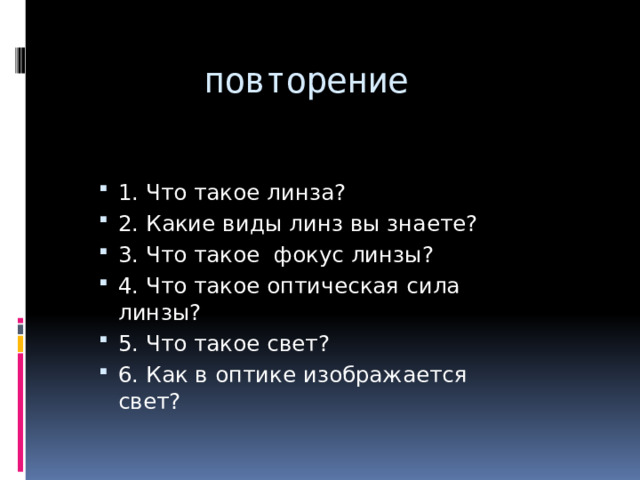

повторение

• 1. Что такое линза?
• 2. Какие виды линз вы знаете?
• 3. Что такое фокус линзы?
• 4. Что такое оптическая сила линзы?
• 5. Что такое свет?
• 6. Как в оптике изображается свет?

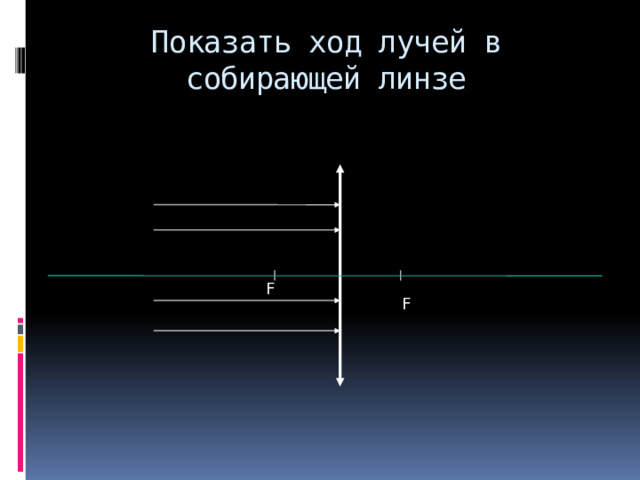

Показать ход лучей в собирающей линзе

F

F

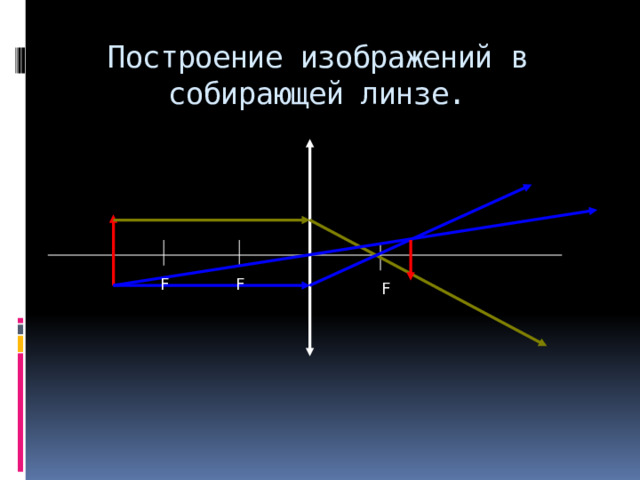

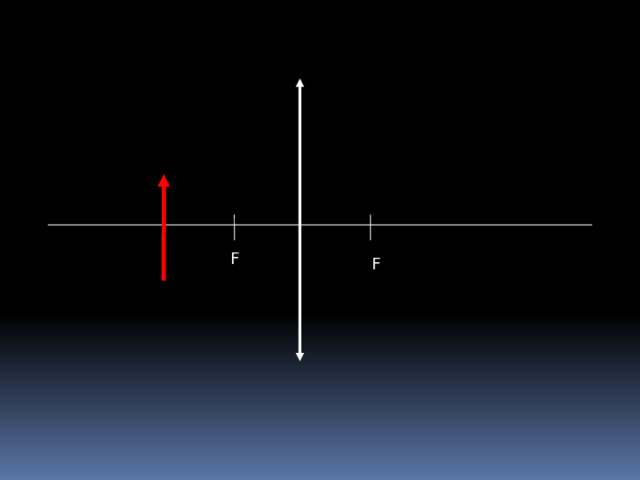

Построение изображений в собирающей линзе.

F

F

F

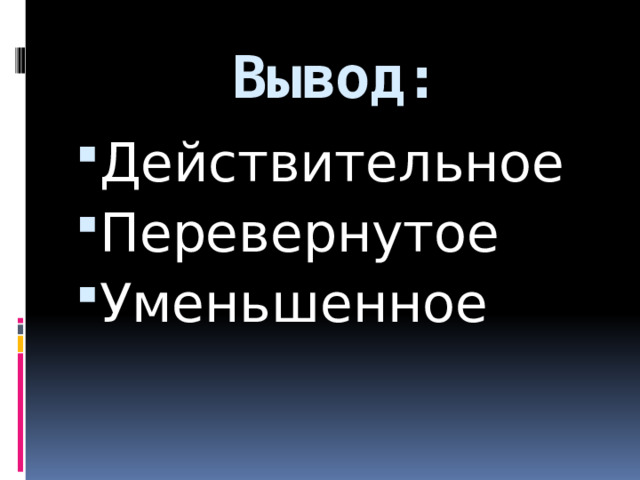

Вывод:

• Действительное
• Перевернутое
• Уменьшенное

F

F

F

F

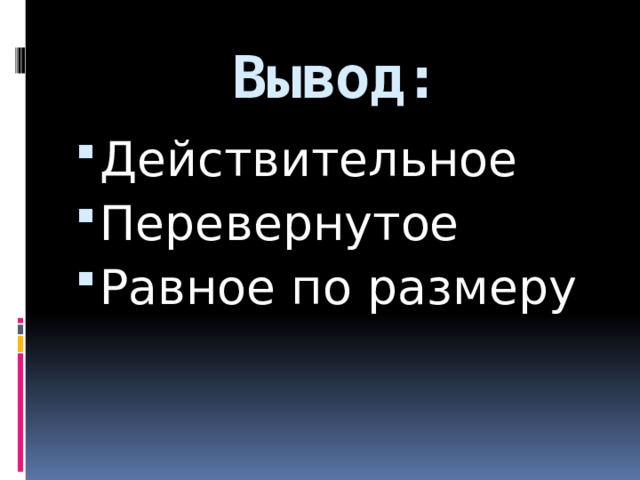

Вывод:

• Действительное
• Перевернутое
• Равное по размеру

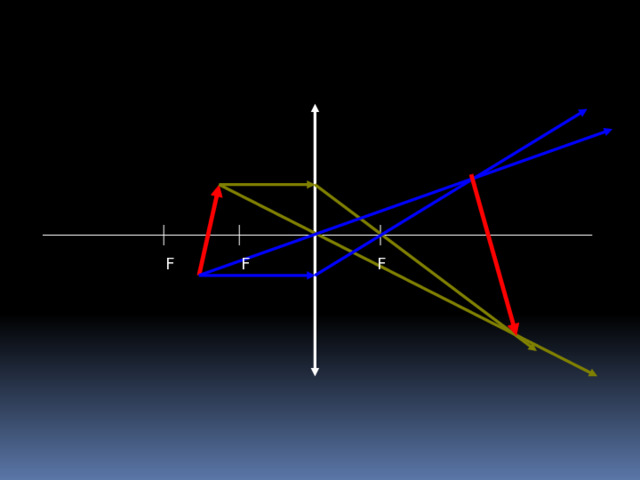

F

F

F

F

F

F

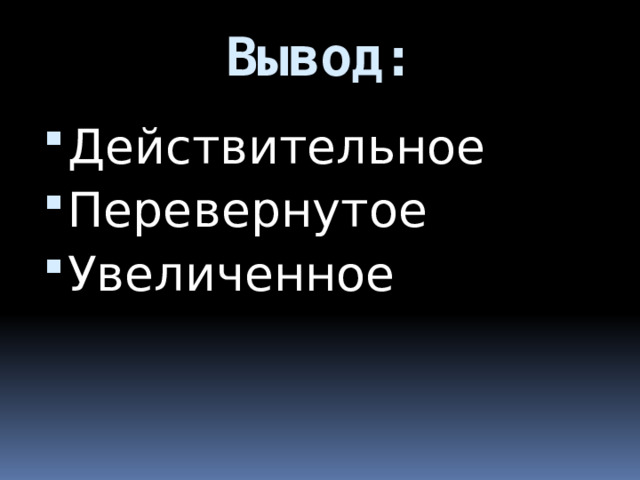

Вывод:

• Действительное
• Перевернутое
• Увеличенное

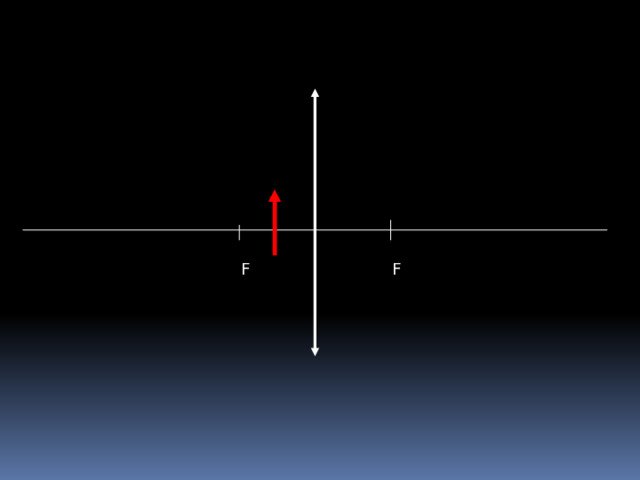

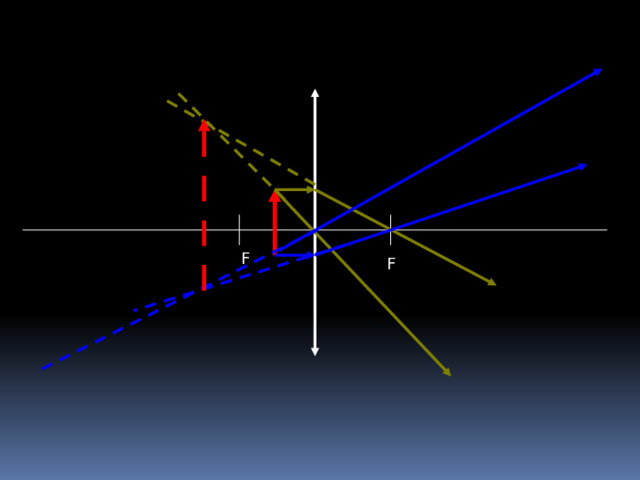

F

F

F

F

F

F

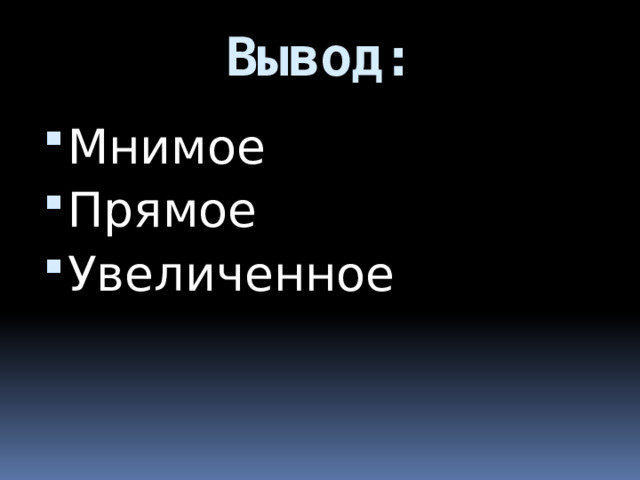

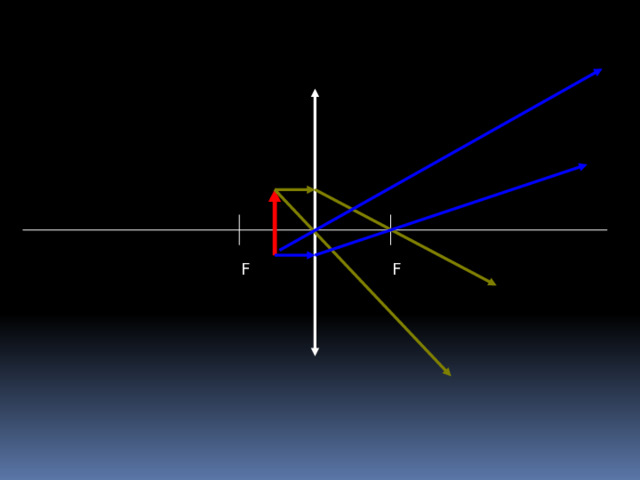

Вывод:

• Мнимое
• Прямое
• Увеличенное

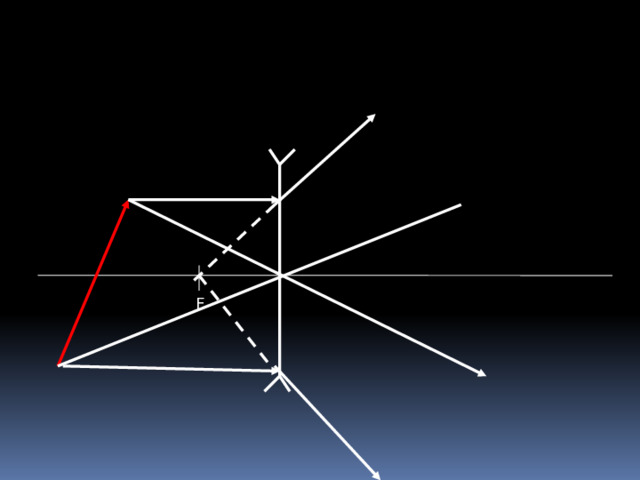

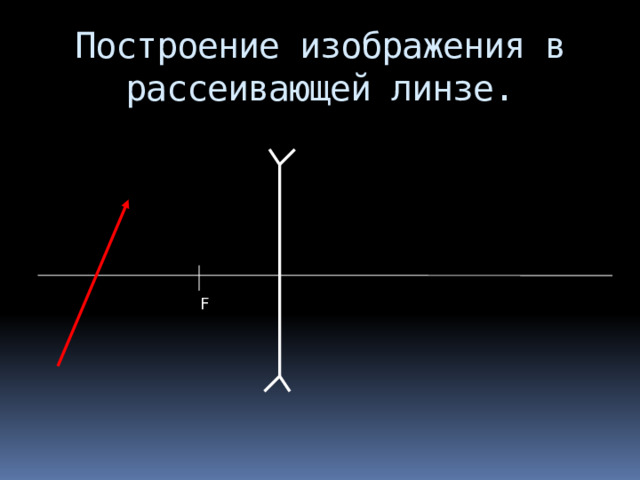

Построение изображения в рассеивающей линзе.

F

F

F

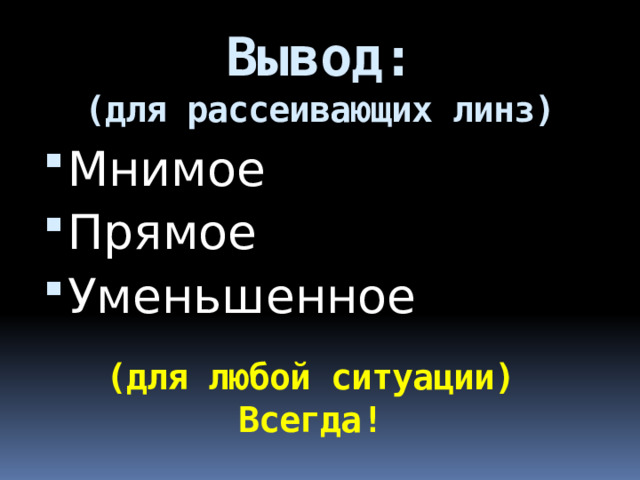

Вывод: (для рассеивающих линз)

• Мнимое
• Прямое
• Уменьшенное

(для любой ситуации)

Всегда!

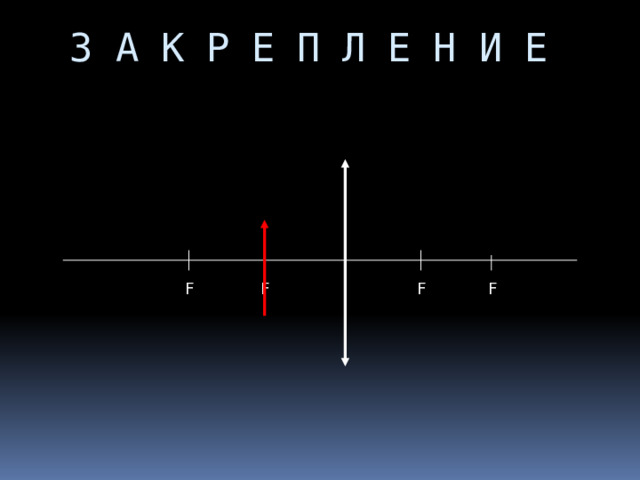

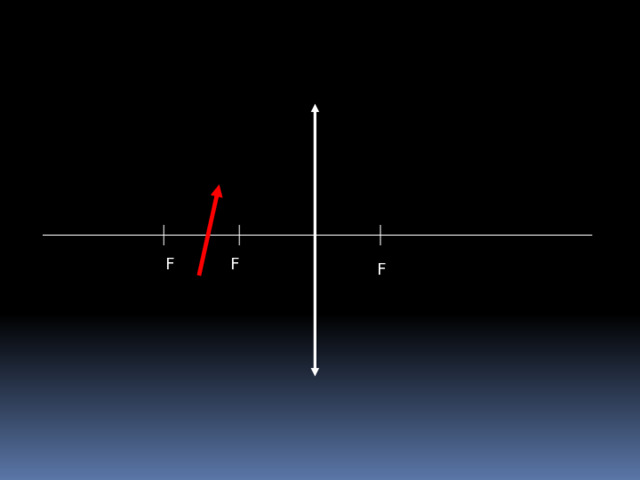

З А К Р Е П Л Е Н И Е

F

F

F

F

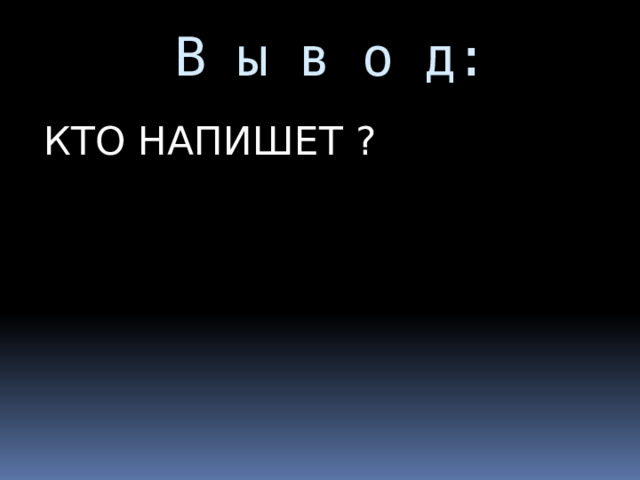

В ы в о д:

КТО НАПИШЕТ ?

В О П Р О С Ы ?

С П А С И Б О В С Е М !!!

Благодарю за внимание!!!
