Магистрально-модульный принцип построения компьютера

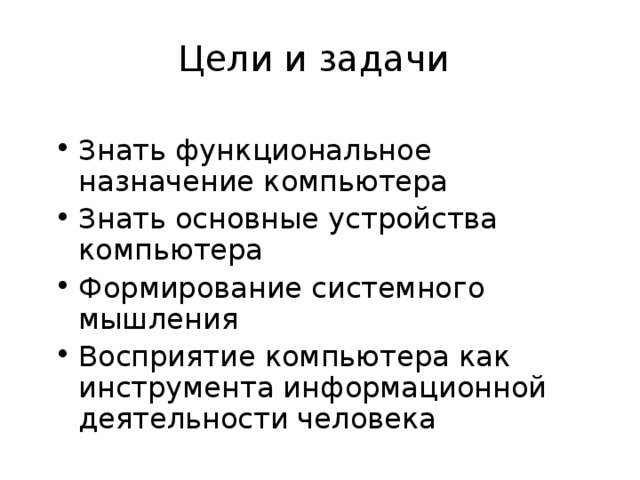

Цели и задачи

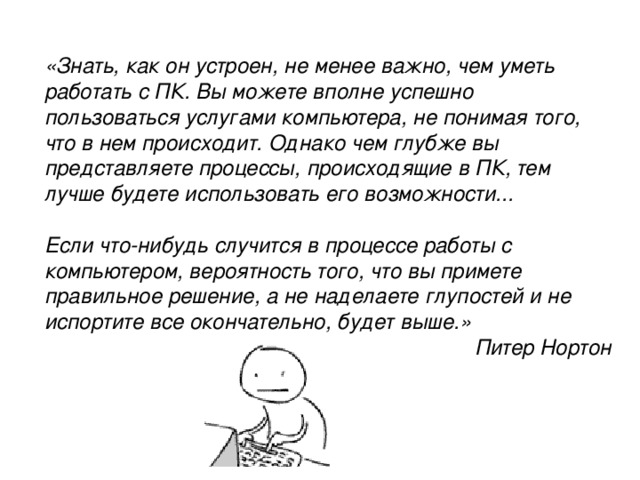

«Знать, как он устроен, не менее важно, чем уметь работать с ПК. Вы можете вполне успешно пользоваться услугами компьютера, не понимая того, что в нем происходит. Однако чем глубже вы представляете процессы, происходящие в ПК, тем лучше будете использовать его возможности...

Если что-нибудь случится в процессе работы с компьютером, вероятность того, что вы примете правильное решение, а не наделаете глупостей и не испортите все окончательно, будет выше.»

Питер Нортон

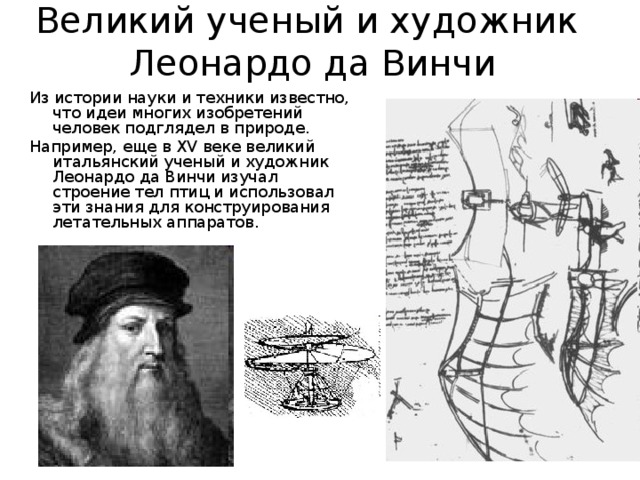

Великий ученый и художник Леонардо да Винчи

Из истории науки и техники известно, что идеи многих изобретений человек подглядел в природе.

Например, еще в XV веке великий итальянский ученый и художник Леонардо да Винчи изучал строение тел птиц и использовал эти знания для конструирования летательных аппаратов.

Отец русской авиации профессор Н. Е. Жуковский

Русский ученый Н.Е. Жуковский, основоположник науки аэродинамики, также исследовал механизм полета птиц.

А с кого списали компьютер?

С самого себя. Только человек постарался передать компьютеру не свои физические, а свои интеллектуальные способности, т.е. возможность работы с информацией .

• По своему назначению компьютер — это универсальное техническое средство для работы с информацией .
• По принципам своего устройства компьютер — это модель человека, работающего с информацией

Имеются четыре основных компонента информационной функции человека:

• прием (ввод) информации;
• запоминание информации (память);
• процесс мышления (обработка информации);
• передача (вывод) информации.

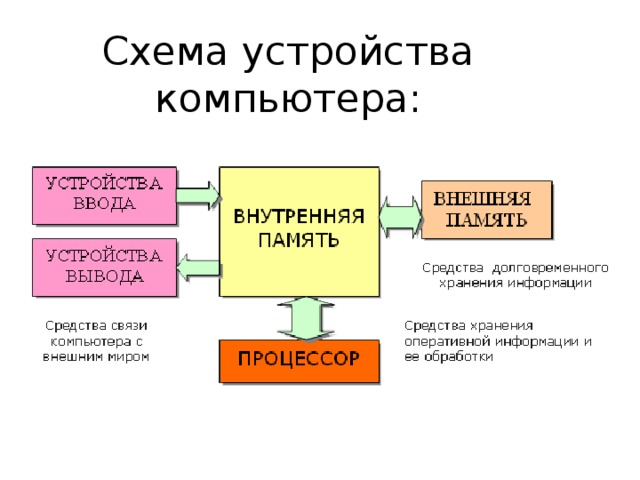

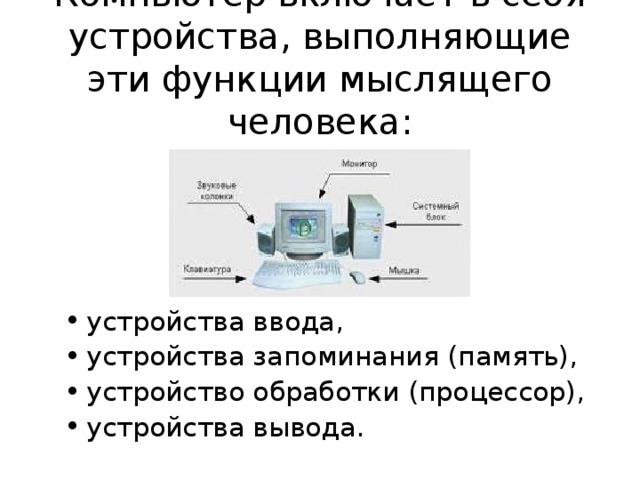

Компьютер включает в себя устройства, выполняющие эти функции мыслящего человека:

Схема устройства компьютера впервые была предложена в 1946 году американским ученым Джоном фон Нейманом.

Дж. фон Нейман сформулировал основные принципы работы ЭВМ, которые во многом сохранились и в современных компьютерах.

Принципы фон-Неймана:

• Принцип программного управления. Программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определённой последовательности.
• Принцип адресности. Основная память состоит из пронумерованных ячеек; процессору доступна любая ячейка. Наиболее оптимальным оказываются 8-битные ячейки.
• Принцип однородности памяти. Программы и данные хранятся в одной и той же памяти. Поэтому компьютер не различает, что хранится в данной ячейке памяти — число, текст или команда. Над командами можно выполнять такие же действия, как и над данными.

Таким образом, компьютер представляет собой совокупность устройств и программ, управляющих работой этих устройств.

Hard Ware + Soft Ware

• Аппаратное обеспечение - система взаимосвязанных технических устройств, выполняющих ввод, хранение, обработку и вывод информации.
• Программное обеспечение – совокупность программ, хранящихся на компьютере.

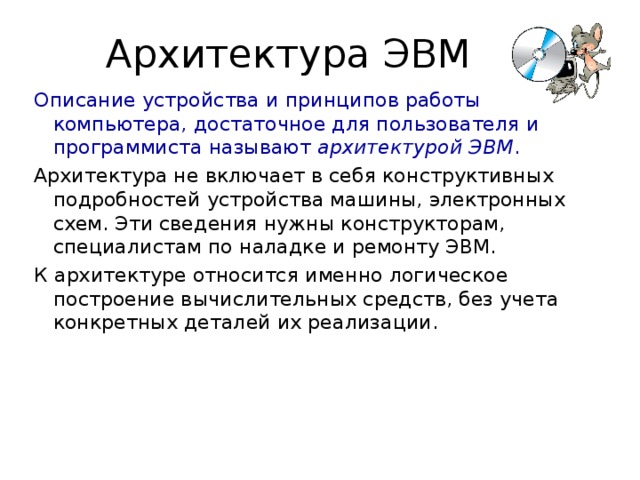

Описание устройства и принципов работы компьютера, достаточное для пользователя и программиста называют архитектурой ЭВМ .

Архитектура не включает в себя конструктивных подробностей устройства машины, электронных схем. Эти сведения нужны конструкторам, специалистам по наладке и ремонту ЭВМ.

К архитектуре относится именно логическое построение вычислительных средств, без учета конкретных деталей их реализации.

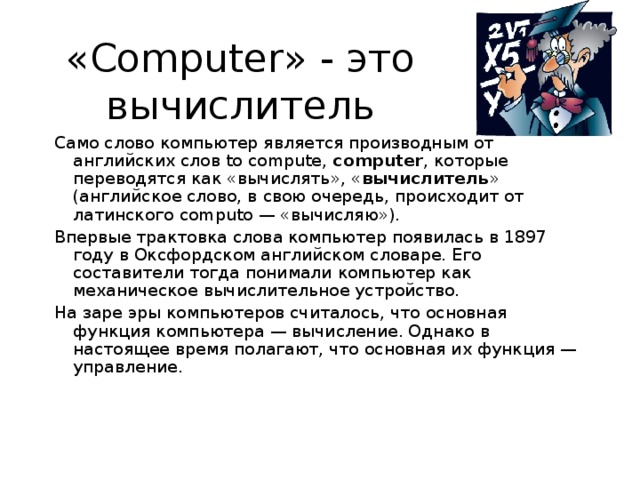

«Computer» - это вычислитель

Само слово компьютер является производным от английских слов to compute, computer , которые переводятся как «вычислять», « вычислитель » (английское слово, в свою очередь, происходит от латинского computo — «вычисляю»).

Впервые трактовка слова компьютер появилась в 1897 году в Оксфордском английском словаре. Его составители тогда понимали компьютер как механическое вычислительное устройство.

На заре эры компьютеров считалось, что основная функция компьютера — вычисление. Однако в настоящее время полагают, что основная их функция — управление.

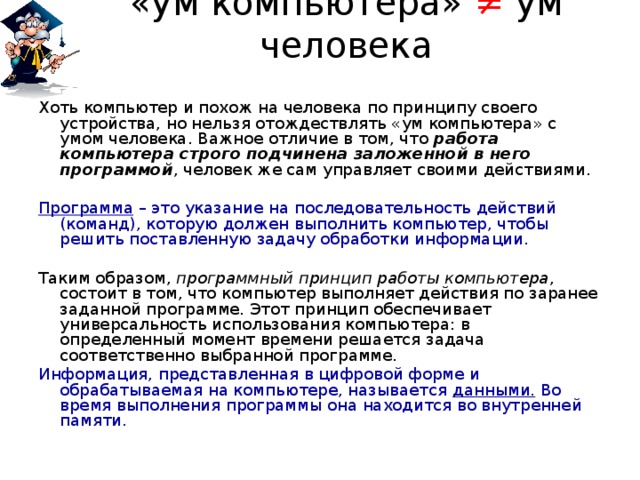

«ум компьютера» ≠ ум человека

Хоть компьютер и похож на человека по принципу своего устройства, но нельзя отождествлять «ум компьютера» с умом человека. Важное отличие в том, что работа компьютера строго подчинена заложенной в него программой , человек же сам управляет своими действиями.

Программа – это указание на последовательность действий (команд), которую должен выполнить компьютер, чтобы решить поставленную задачу обработки информации.

Таким образом, программный принцип работы компьютера , состоит в том, что компьютер выполняет действия по заранее заданной программе. Этот принцип обеспечивает универсальность использования компьютера: в определенный момент времени решается задача соответственно выбранной программе.

Информация, представленная в цифровой форме и обрабатываемая на компьютере, называется данными. Во время выполнения программы она находится во внутренней памяти.

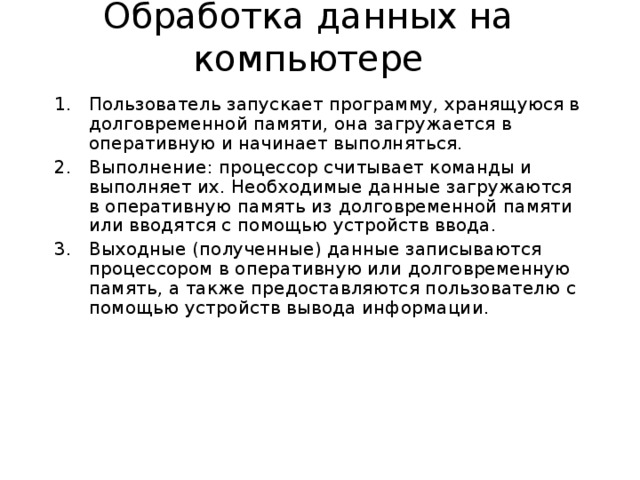

Обработка данных на компьютере

• Пользователь запускает программу, хранящуюся в долговременной памяти, она загружается в оперативную и начинает выполняться.
• Выполнение: процессор считывает команды и выполняет их. Необходимые данные загружаются в оперативную память из долговременной памяти или вводятся с помощью устройств ввода.
• Выходные (полученные) данные записываются процессором в оперативную или долговременную память, а также предоставляются пользователю с помощью устройств вывода информации.

Магистрально-модульное устройство компьютера

Процессор Обработка данных

Оперативная память Хранение данных и программ

Шина данных

Магистраль

Шина адреса

Шина управления

Хранение данных и программ

Вывод данных

Ввод данных

Для обеспечения информационного обмена между различными устройствами должна быть предусмотрена какая-то магистраль для перемещения потоков информации.

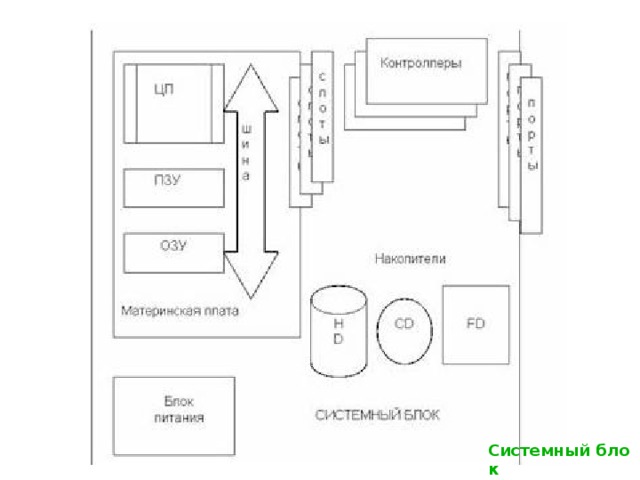

Системный блок

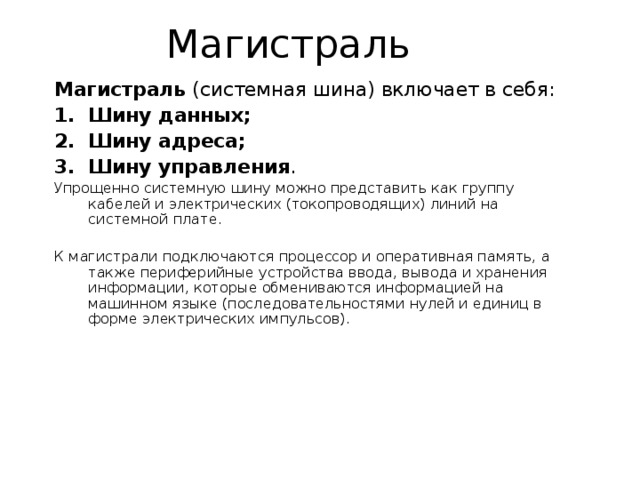

Магистраль (системная шина) включает в себя:

• Шину данных;
• Шину адреса;
• Шину управления .

Упрощенно системную шину можно представить как группу кабелей и электрических (токопроводящих) линий на системной плате.

К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).

Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию.

Каждая отдельная функция компьютера реализуется одним или несколькими модулями – конструктивно и функционально законченных электронных блоков в стандартном исполнении. Организация структуры компьютера на модульной основе аналогична строительству блочного дома. Основными модулями компьютера являются память и процессор. Процессор – это устройство управляющее работой всех блоков компьютера. Действия процессора определяются командами программы, хранящейся в памяти.

Благодаря использованию вышеназванного принципа, появляется возможность создания большого разнообразия товаров из одного набора основных компонентов. Из набора модулей возможно создать большое разнообразие компьютеров (сложных технических систем), отличающихся друг от друга производительностью, назначением (домашний, офисный, сервер приложений и т. п.), архитектурой, платформой.

Модульная организация опирается на магистральный (шинный) принцип обмена информацией между устройствами.

Магистрально-модульный принцип имеет ряд достоинств:

1. для работы с внешними устройствами используются те же команды процессора, что и для работы с памятью.

2. подключение к магистрали дополнительных устройств не требует изменений в уже существующих устройствах, процессоре, памяти.

3. меняя состав модулей можно изменять мощность и назначение компьютера в процессе его эксплуатации.

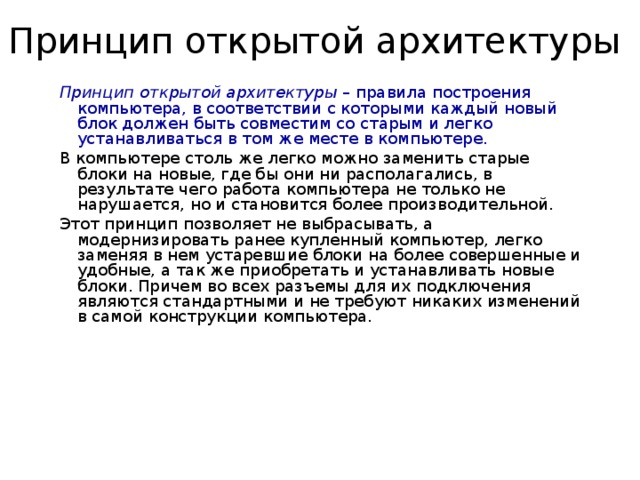

Принцип открытой архитектуры

Принцип открытой архитектуры – правила построения компьютера, в соответствии с которыми каждый новый блок должен быть совместим со старым и легко устанавливаться в том же месте в компьютере.

В компьютере столь же легко можно заменить старые блоки на новые, где бы они ни располагались, в результате чего работа компьютера не только не нарушается, но и становится более производительной.

Этот принцип позволяет не выбрасывать, а модернизировать ранее купленный компьютер, легко заменяя в нем устаревшие блоки на более совершенные и удобные, а так же приобретать и устанавливать новые блоки. Причем во всех разъемы для их подключения являются стандартными и не требуют никаких изменений в самой конструкции компьютера.

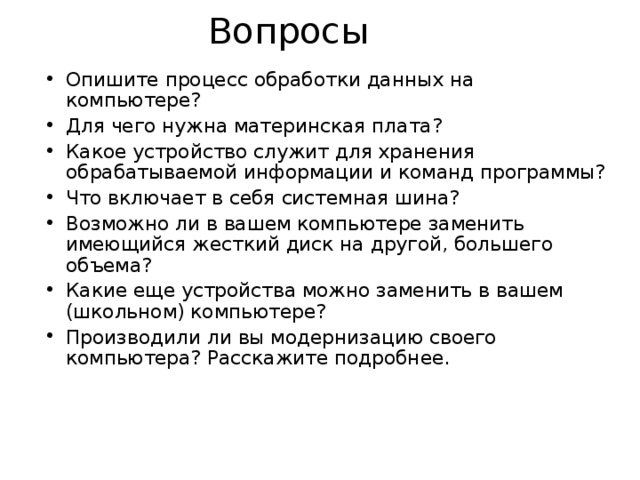

Вопросы

• Опишите процесс обработки данных на компьютере?
• Для чего нужна материнская плата?
• Какое устройство служит для хранения обрабатываемой информации и команд программы?
• Что включает в себя системная шина?
• Возможно ли в вашем компьютере заменить имеющийся жесткий диск на другой, большего объема?
• Какие еще устройства можно заменить в вашем (школьном) компьютере?
• Производили ли вы модернизацию своего компьютера? Расскажите подробнее.

Вопросы: 1 вариант 2 вариант

• Программное обеспечение – это
• Основные устройства компьютера –
• Принцип адресности – это
• Архитектура ЭВМ – это
• Данные – это
• Магистрально-модульный принцип принцип – это
• Опишите процесс обработки данных на компьютере
• Какое устройство служит для хранения обрабатываемой информации и команд программы

• Аппаратное обеспечение – это
• Компьютер — это
• Принцип программного управления – это
• Принцип однородности памяти – это
• Программа – это
• Модульный принцип – это
• Что включает в себя системная шина?
• Для чего нужна материнская плата?

Просто анекдот
