МДК 03.01 группа 2-9 на 15.04 и 16.04

Предмет: МДК 03.01. « Геодезия с основами картографии»

Дата проведения: 15 апреля 2020 г.

Преподаватель:  Мусаев М.М.

Группа № 2-9

Тема урока: Отсчетные приспособления теодолита -Лимб и Алидада

Цели и задач : Освоение конкретного предметного материала, т.е. непосредственного формирования знаний и умений.

Основные понятия изучаемые на уроке:

1. Понятие о Лимбе теодолита

2. Понятие об Алидаде теодолита

3. Значения букв в лимбе В и Г

Используемые на уроке средства:

Лекционный материал, персональный компьютер, экран

Особенности изложения , содержание темы урока:

Ход урока:

Изучение нового материала:

Тема : Отсчетные приспособления теодолита – Лимб и Алидада

Отсчетные приспособления служат для отсчитывания делений лимба и оценки их долей. Они делятся на штриховые (теодолит Т30) и шкаловые (2Т30, Т5, 2Т5) микроскопы (рис. 16.5) и микрометры (теодолит Т2).

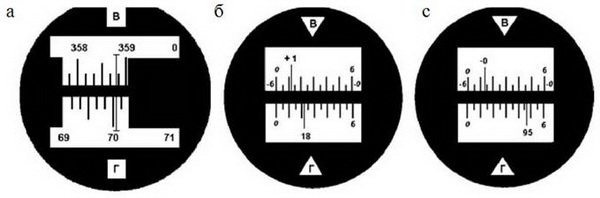

Рис. 16.5. Поле зрения отсчетных устройств:
а - штрихового микроскопа с отсчетами по вертикальному кругу 358°48', по горизонтальному 70°03'; б - шкалового микроскопа с отсчетами: по вертикальному кругу 1°12', по горизонтальному 18°22';
с - по вертикальному кругу - 0°46', по горизонтальному 95°47'.

Где внутри белого треугольника буква В –вертикальный угол (отсчет в градусах и минутах)

Буква Г –горизонтальный угол 9( отсчет в градусах и минутах)

В штриховом микроскопе теодолита Т30 в середине поля зрения виден штрих, относительно которого осуществляется отсчет по лимбу (рис. 16.5, а). Перед отсчетом по лимбу необходимо определить цену деления лимба. В теодолите Т30 цена деления лимба составляет 10 угловых минут, так как градус разделен на шесть частей. Число минут оценивается на глаз в десятых долях цены деления лимба. Точность отсчета составляет 1'.
В шкаловом микроскопе теодолита 2Т30 в поле зрения видна шкала, размер которой соответствует цене деления лимба (рис. 16.5, б, в). Для теодолита технической точности размер шкалы и цена деления лимба равны 60'. Шкала разделена на двенадцать частей и цена ее деления составляет 5 угловых минут. Если перед числом градусов знака минус нет, отсчет производится по шкале от 0 до 6 в направлении слева направо (рис. 16.5, б). Если перед числом градусов стоит знак минус, то минуты отсчитываются по шкале вертикального круга от -0 до -6 в направлении справа налево (рис. 16.5, в). Десятые доли цены деления шкалы берутся на глаз с точностью до 30''.

Лимб -Отчетное устройство теодолита Угломерный круг по краю которого нанесены градусные деления, через один градус Круг для взятия отсчетов.

Над лимбом находится подвижная вращающаяся часть теодолита с отсчетным индексом, называемая алидадой (в англ, варианте - alidade, происходит от араб. - сторона, боковая часть). Алидада вращается вокруг оси, проходящей через центр оцифрованного кольца лимба перпендикулярно его плоскости.

Закрепление изученного материала:

1. Что изображена на Лимбе теодолита ?

2. Для чего служит Алидада ?

3. Какая взаимосвязь Алидады с Лимбом ?

4. Что означает буквы В и Г на лимбе?

Уважаемые студенты ! Ответы отправляйте по адресу электронной почты : musaiev64@mail.ru

Предмет: МДК 03.01. « Геодезия с основами картографии»

Дата проведения: 16 апреля 2020 г.

Преподаватель:  Мусаев М.М.

Группа № 2-9

Тема урока: Измерение горизонтальных и вертикальных углов теодолитам по направлениям .

Цели и задач : Освоение конкретного предметного материала, т.е. непосредственного формирования знаний и умений.

Основные понятия изучаемые на уроке:

1. Значение горизонтального круга теодолита

2. Значение вертикального круга

3. Значения букв в лимбе В и Г

Используемые на уроке средства:

Лекционный материал, персональный компьютер, экран

Особенности изложения , содержание темы урока:

Ход урока:

Изучение нового материала:

Тема : Измерение горизонтальных и вертикальных углов теодолитом

При геодезических работах измеряют не углы между сторонами на местности, а их ортогональные (горизонтальные) проекции, называемые горизонтальными углами. Так, для измерения угла АВС, стороны которого не лежат в одной плоскости, нужно предварительно спроектировать на горизонтальную плоскость точки А, В, и С и измерить горизонтальный угол abc = β (рис.16.1).

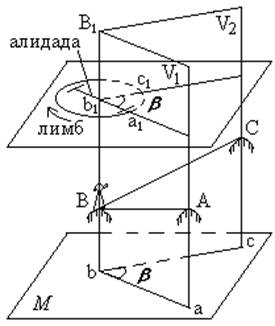

Рис. 16.1. Горизонтальный угол

Рассмотрим двугранный угол между вертикальными плоскостями V₁и V₂, проходящими через стороны угла АВС. Угол β для данного двугранного угла является линейным. Следовательно, углу β равен всякий другой линейный угол, вершина которого находится в любой точке на отвесном ребре ВВ₁ двугранного угла, а стороны его лежат в плоскости, параллельной плоскости М.
Итак, для измерения величины угла abc = β можно в любой точке, лежащей на ребре ВВ₁ двугранного угла (допустим в точке b₁) установить горизонтальный круг с градусными делениями и измерить на нем дугу a₁c₁, заключенную между сторонами двугранного угла, которая и будет градусной мерой угла a₁b₁c₁, равной β , т.е. угол abc = β.
Из вышесказанного следует, что горизонтальным углом называют проекцию пространственного угла на горизонтальную плоскость.
Вертикальный угол – это плоский угол, лежащий в вертикальной плоскости. К вертикальным углам относятся угол наклона и зенитное расстояние. Угол между горизонтальной плоскостью и направлением линии местности называется углом наклона и обозначается буквой ν (рис. 16.2). Углы наклона бывают положительные и отрицательные.
Угол между вертикальным направлением и направлением линии местности называется зенитным расстоянием и обозначается буквой z. Зенитные расстояния всегда положительные.
Угол наклона и зенитное расстояние одного направления связаны соотношением:
ν = 90 – z   или   z = 90 – ν.

Рис. 16.2. Вертикальные углы

Горизонтальные и вертикальные углы обычно измеряют теодолит

Закрепление изученного материала:

1. Как называются горизонтальный угол отсчитываемый теодолитом ?

2. Что означает вертикальный угол измеряемый теодолитом ?

Уважаемые студенты ! Ответы отправляйте по адресу электронной почты : musaiev64@mail.ru
