Обучение в системах автоматического проектирования, включая КОМПАС-3D, представляет собой процесс изучения использования специализированного программного обеспечения для создания инженерных чертежей, 3D-моделей и конструкций, которые в последующем возможно превратить в жизнь для реальных проектов

Целью данной разработки является повышение интереса учащихся к техническому творчеству посредством работы с инженерными программами автоматического проектирования.

Данная методическая разработка используется как обучающая брошюра для учащихся по дополнительной общеобразовательной общеразвивающей программе технической направленности «Лаборатория робототехники» для работы с программой «Компас-3D». С её помощью учащиеся смогут актуализировать знания при первоначальном освоении программы, применить теоретические знания на практике: разработать 3D-модели, сделать чертежи, распечатать свой продукт на 3D-принтере.

Все части данной серии методических материалов можно использовать в образовательном процессе как отдельно друг от друга при объяснении материала как раздаточный материал, так и объединить, создав книгу со справочным материалом.

Инструмент «Вырезать выдавливанием»

Инструмент «Вырезать выдавливанием» предназначен для получения удаления ненужных частей из готового тела путем вырезания эскиза из данного тела. Данный инструмент по принципу работы похож на инструмент выдавливания. Рассмотрим работу с ним.

Допустим у нас есть готовый брусок, из которого необходимо вырезать окружность. Для этого мы делаем на грани этого бруска эскиз окружности произвольного размера.

Далее нам необходимо обратиться к инструменту «Вырезать выдавливанием» и обозначить способ выдавливания:

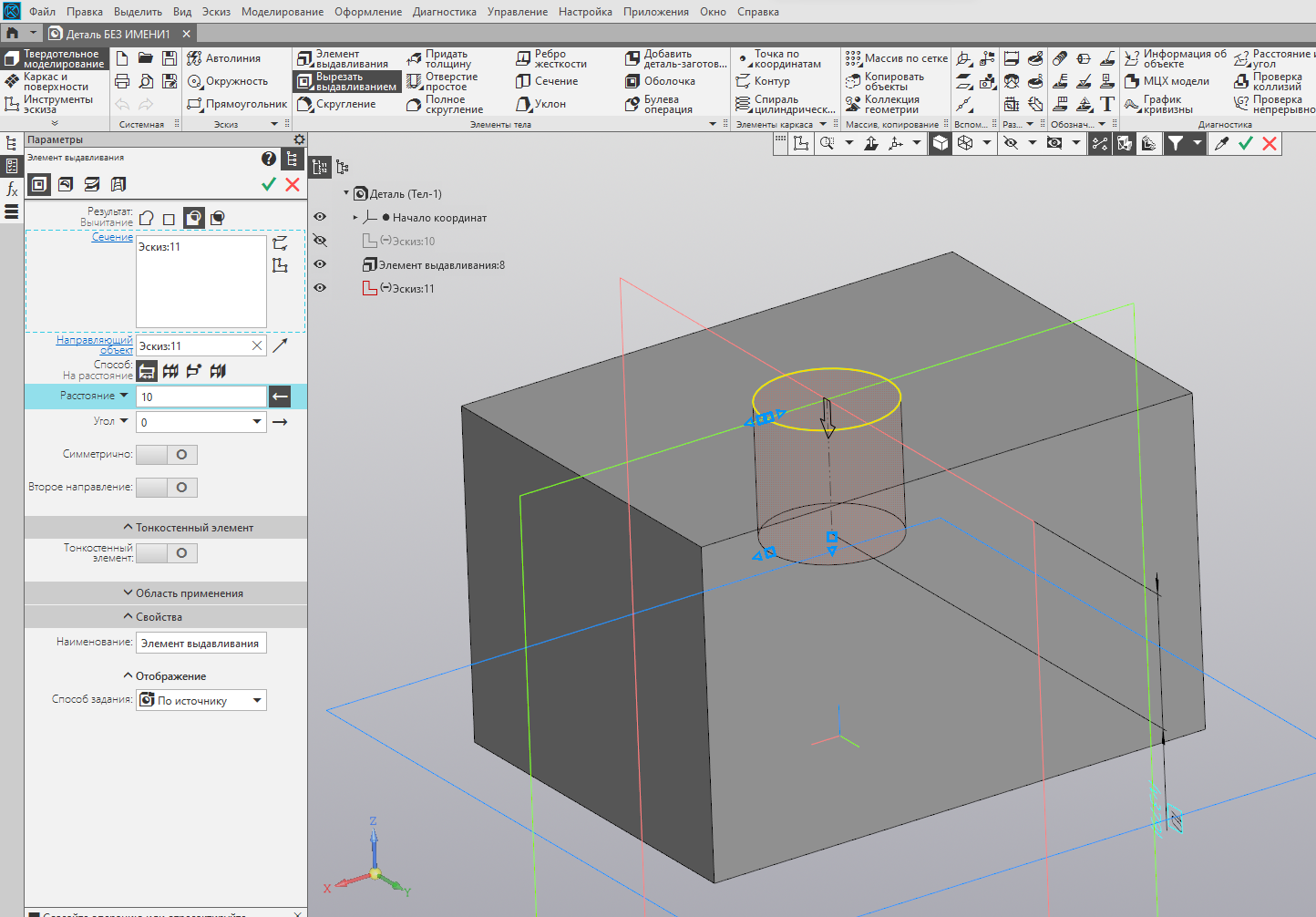

• на расстояние – мы указываем глубину для выреза в миллиметрах. На картинке указана глубина 10 мм;

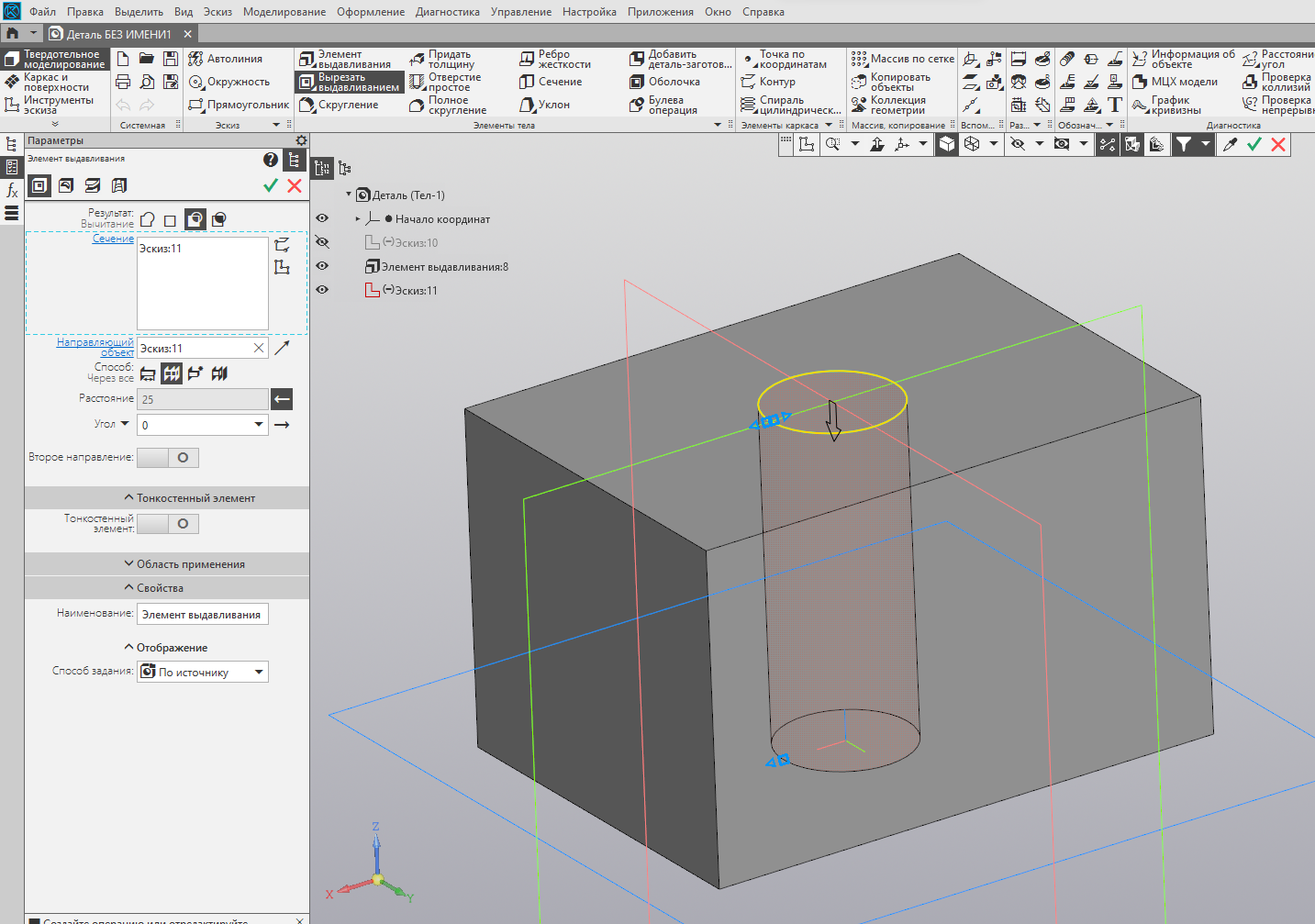

• через всё – данная функция вырезает отверстие через все тела, которые идут по направлению эскиза;

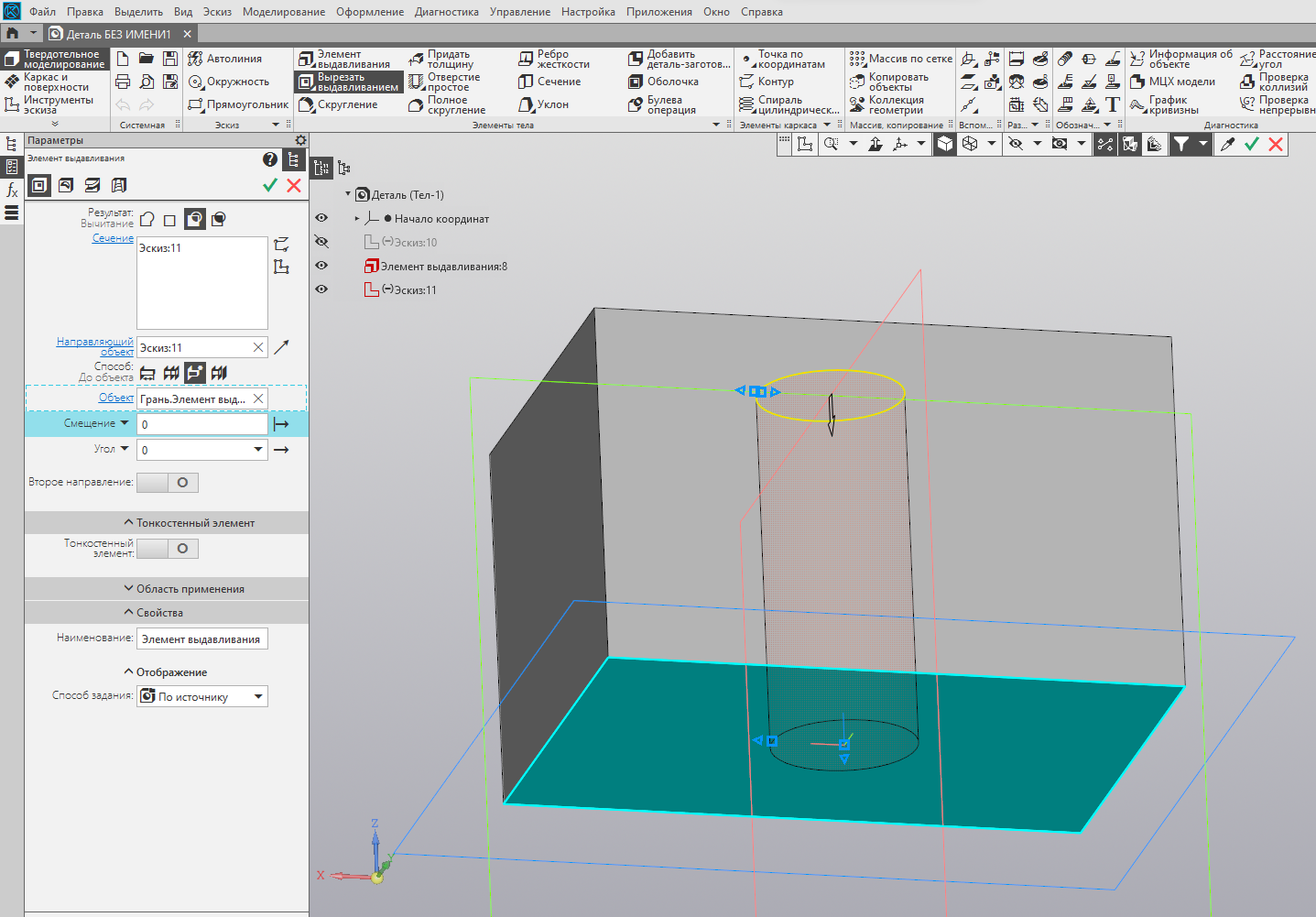

• до объекта – данная функция позволяет вырезать отверстие через все тела до поверхности или другого объекта, который вы укажете левой кнопкой мыши;

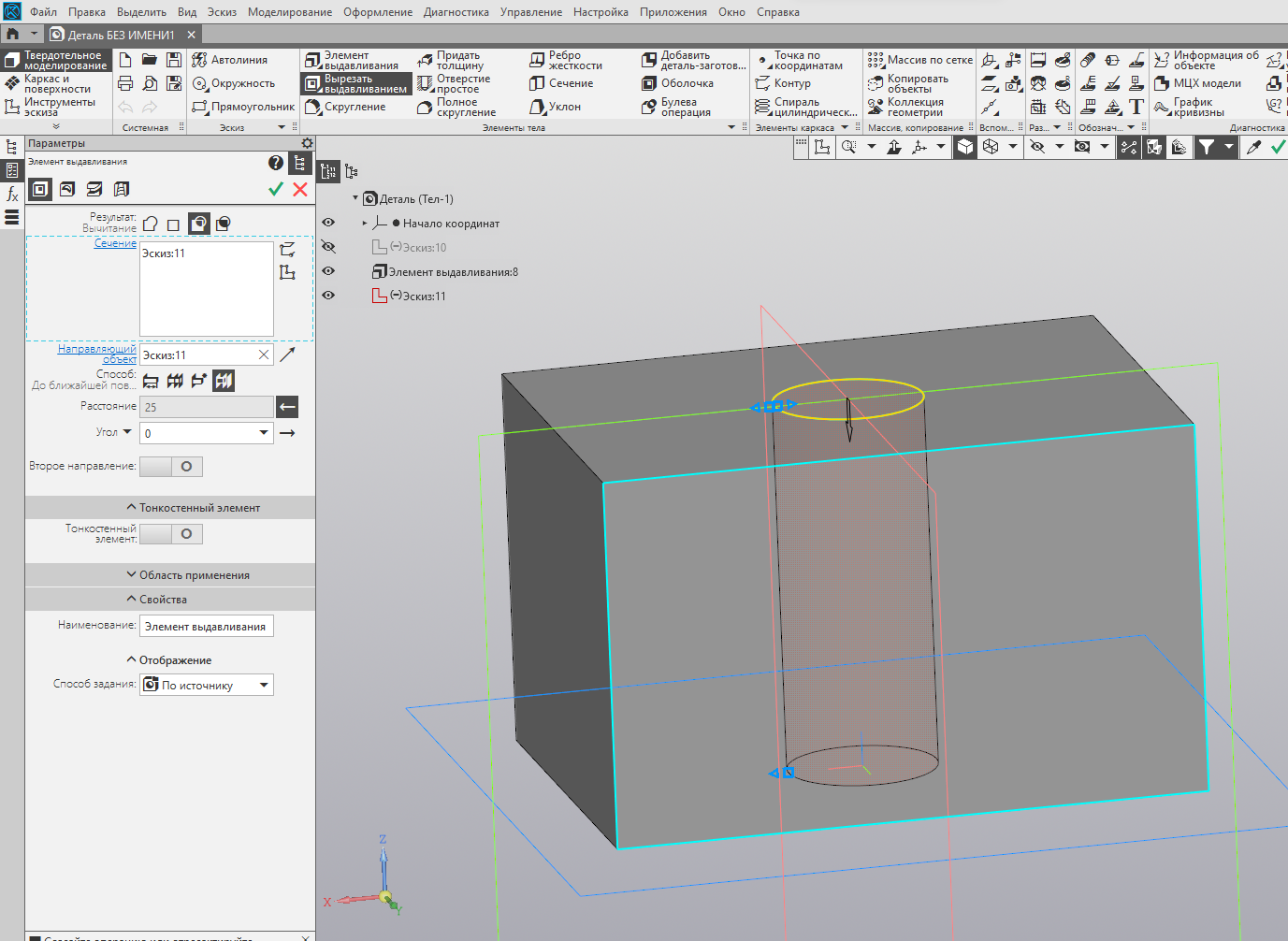

• до ближайшей поверхности – функция самостоятельно определит ближайшую поверхность и предложит вам сделать отверстие до нее.

Вырезать вращением

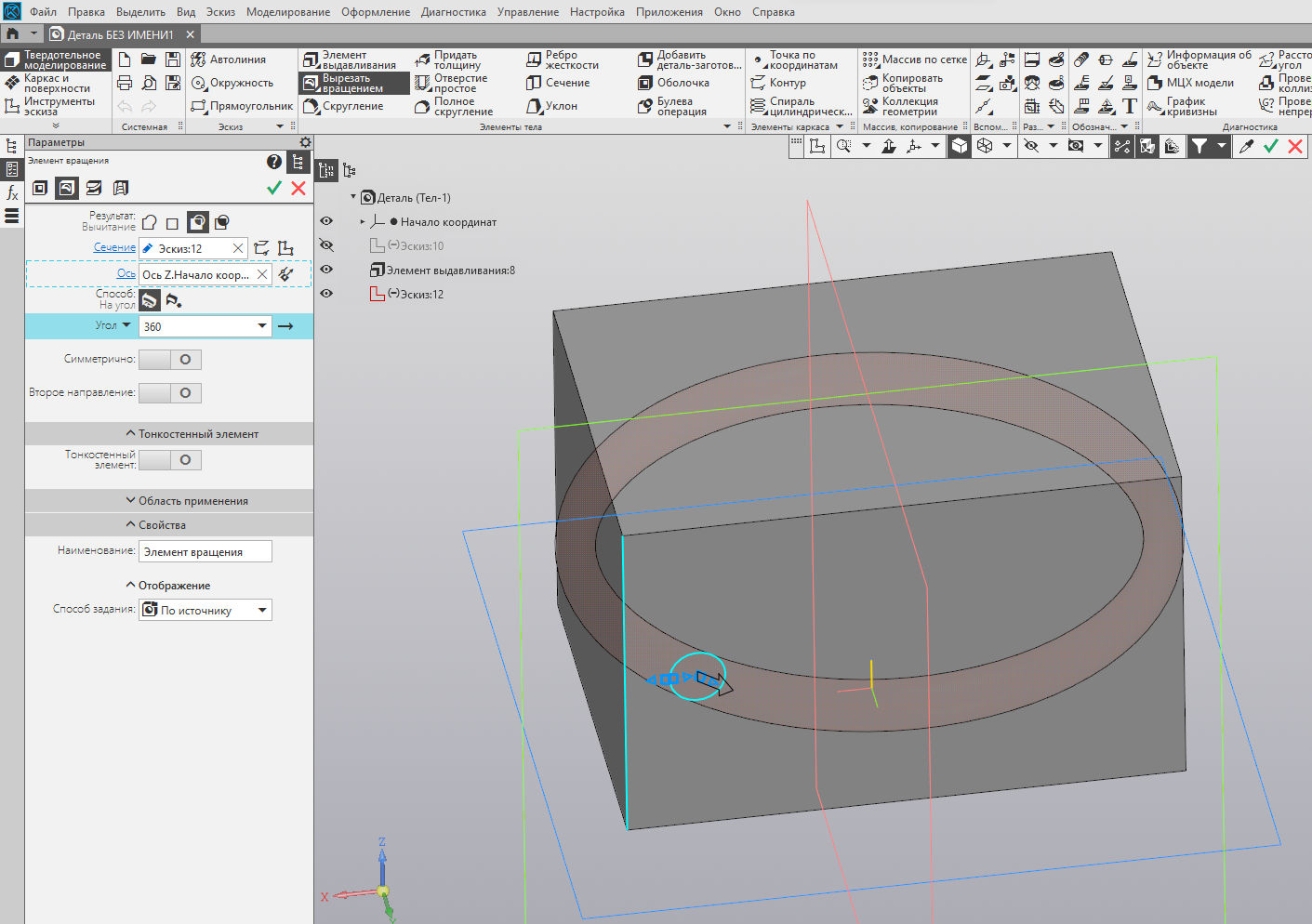

Функция вырезать вращением позволяет сделать отверстие по окружности используя эскиз и ось вращения. Попробуем сделать отверстие в заготовленном бруске. Зададим окружность, а ось выберем из начала координат. Тогда мы увидим следующую картину.

В данном теле заготовка с вырезанной окружностью будет выглядеть следующим образом.

Вырезать по траектории

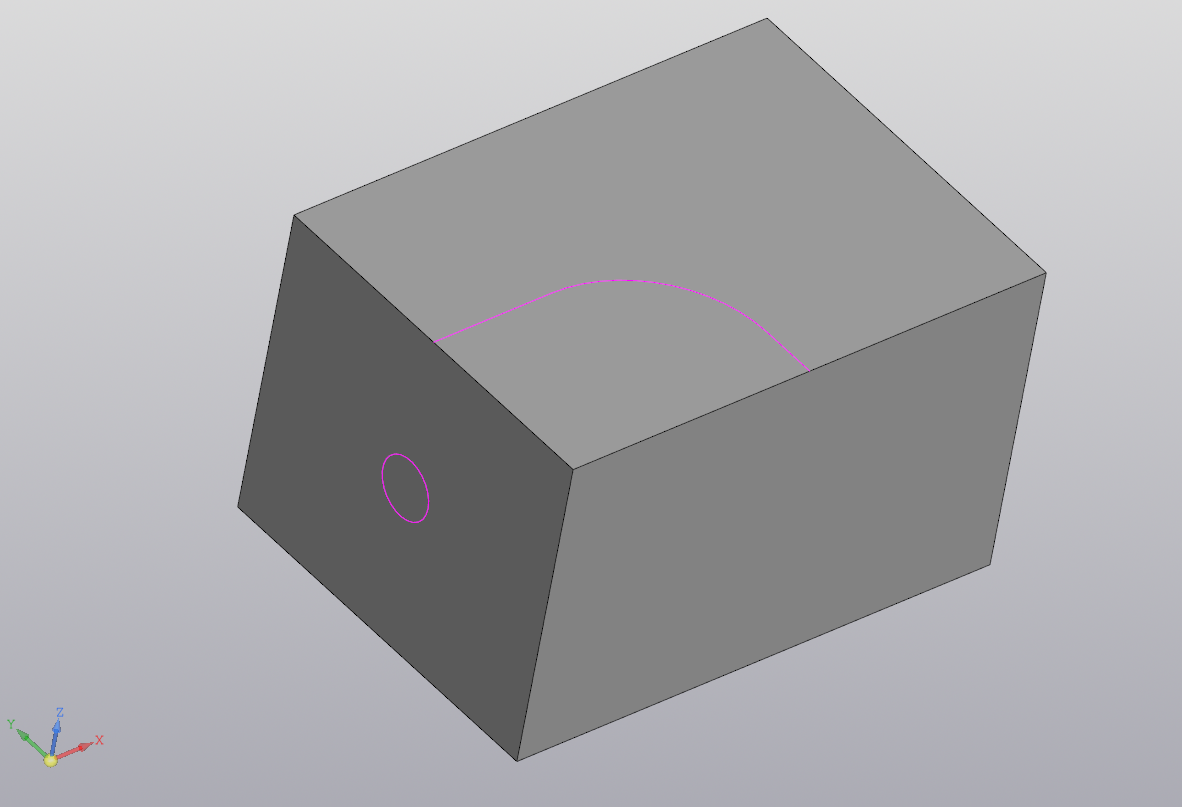

Предположим, что нам необходимо вырезать внутри бруска отверстие, которое будет начинаться в середине одной грани, а заканчиваться в середине другой. Для этого нам необходимо создать два эскиза, один с окружностью в середине грани, а второй с ее траекторией, путем вырезания данной окружности.

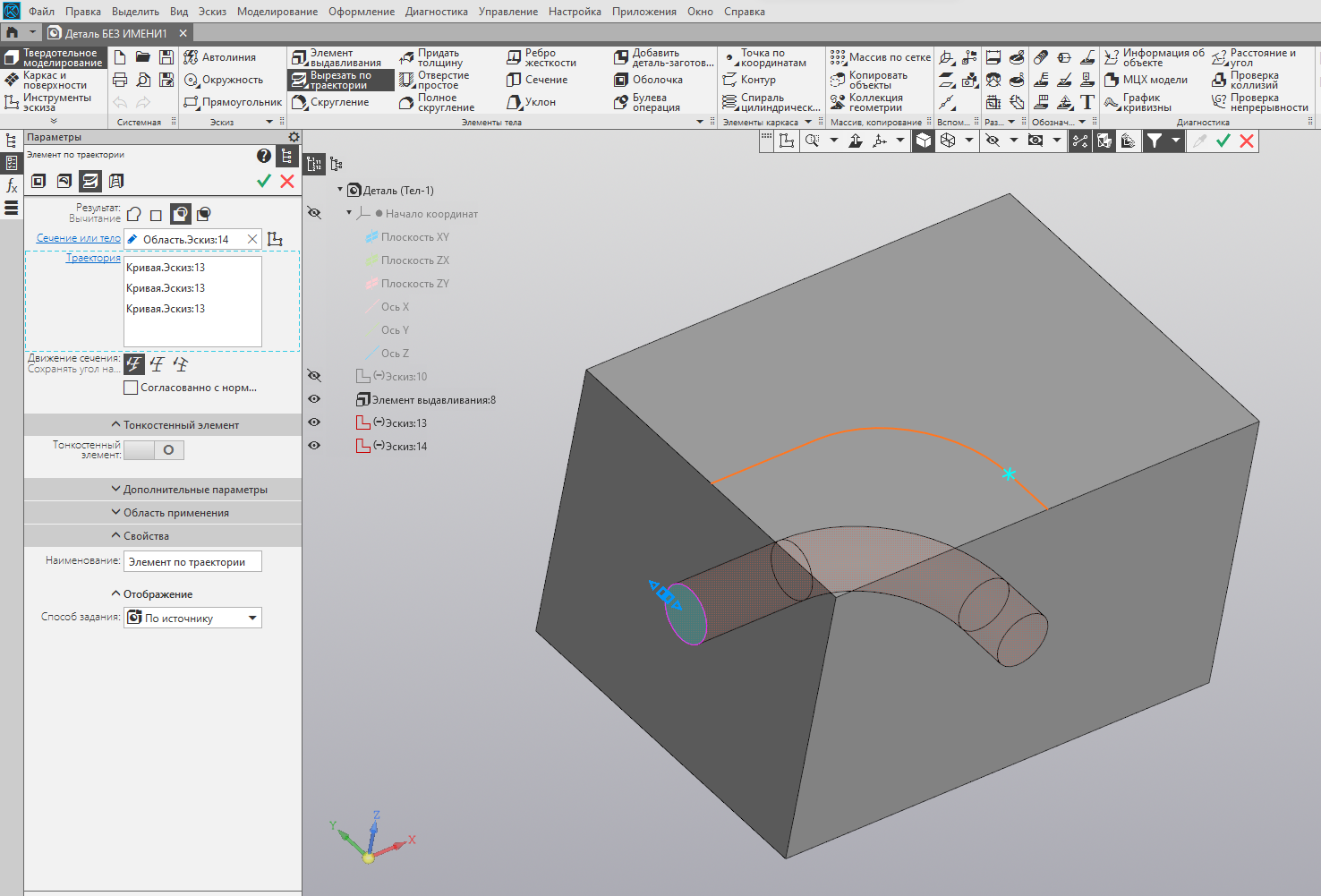

Указав сечение (окружность) и элементы траектории мы можем вырезать внутри бруска данное отверстие.

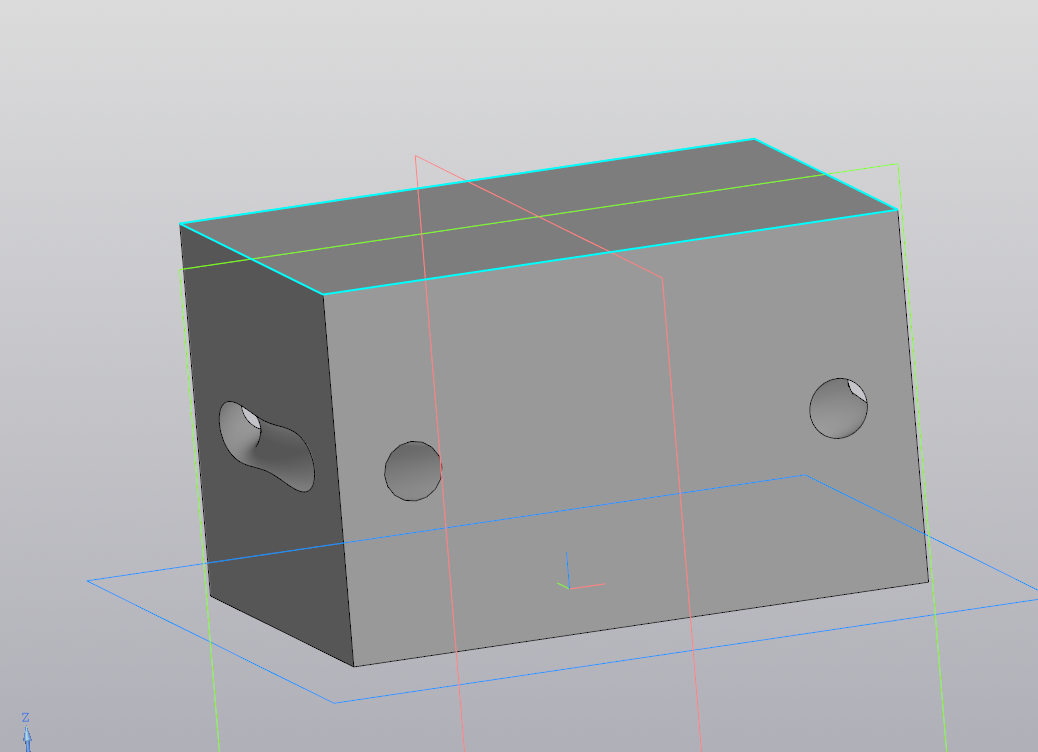

Результат работы данного инструмента дан ниже.

Вырезать по сечениям

Инструмент «Вырезать по сечениям» работает подобным образом, что и инструмент «Выдавить по сечениям». Он используя различные эскизы, находящиеся в разных плоскостях, местах позволяет вырезать отверстие от одного до другого используя их формы.

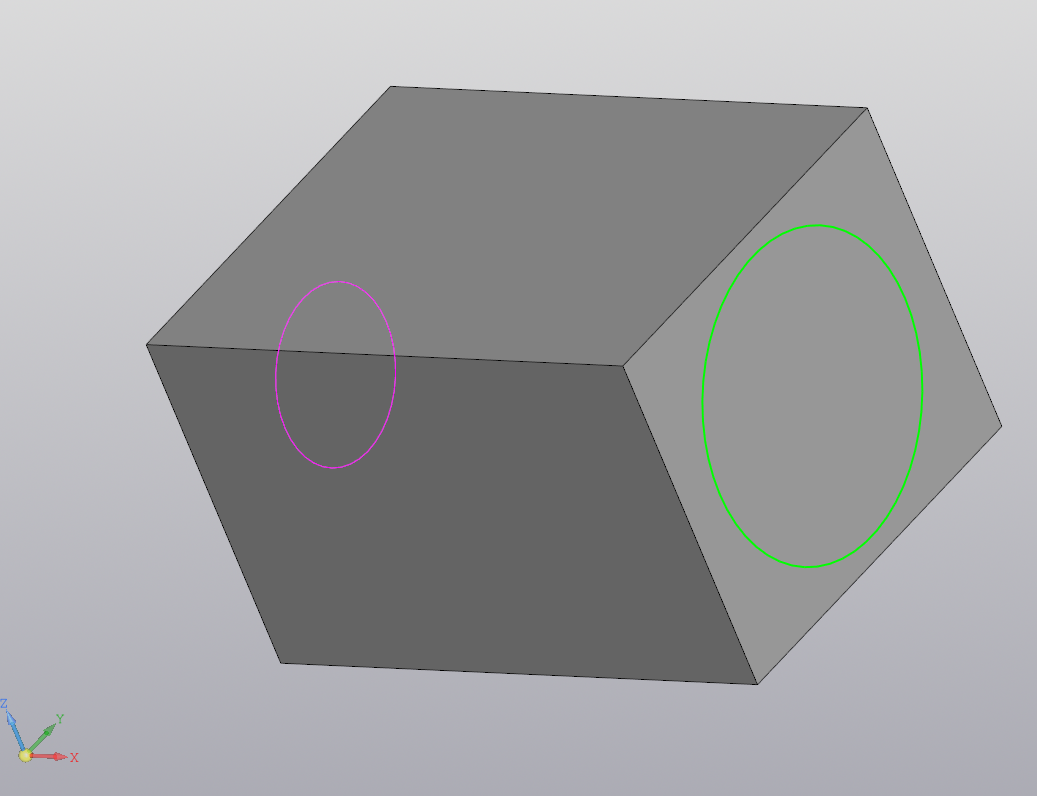

Например, нам необходимо сделать в бруске воронку. Для этого на противоположных гранях бруска сделаем окружности большего и меньшего размера.

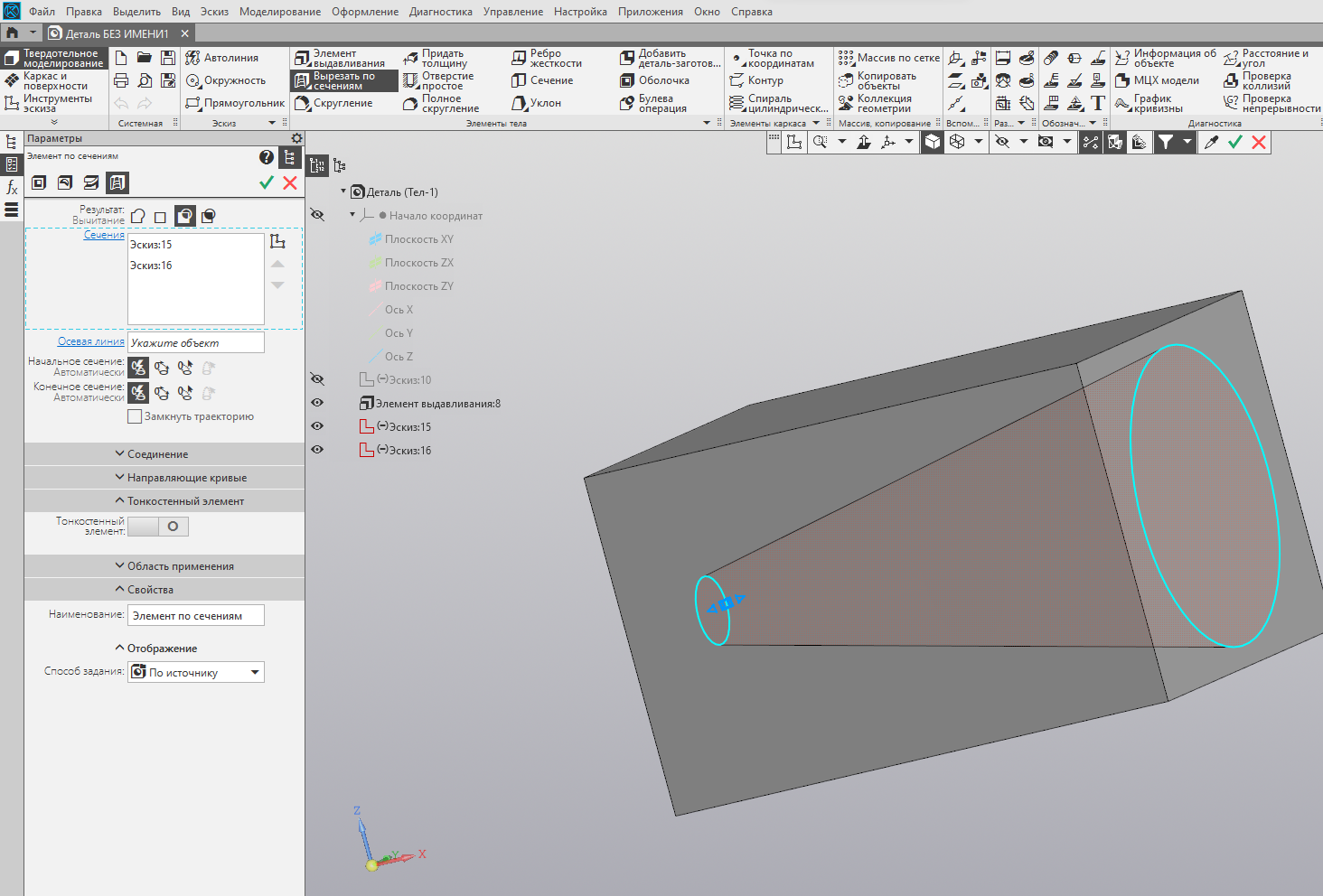

Используя инструмент «Вырезать по сечениям» отметим левой кнопкой мыши обе окружности. Программа нам выдаст визуальное отображение будущего отверстия.

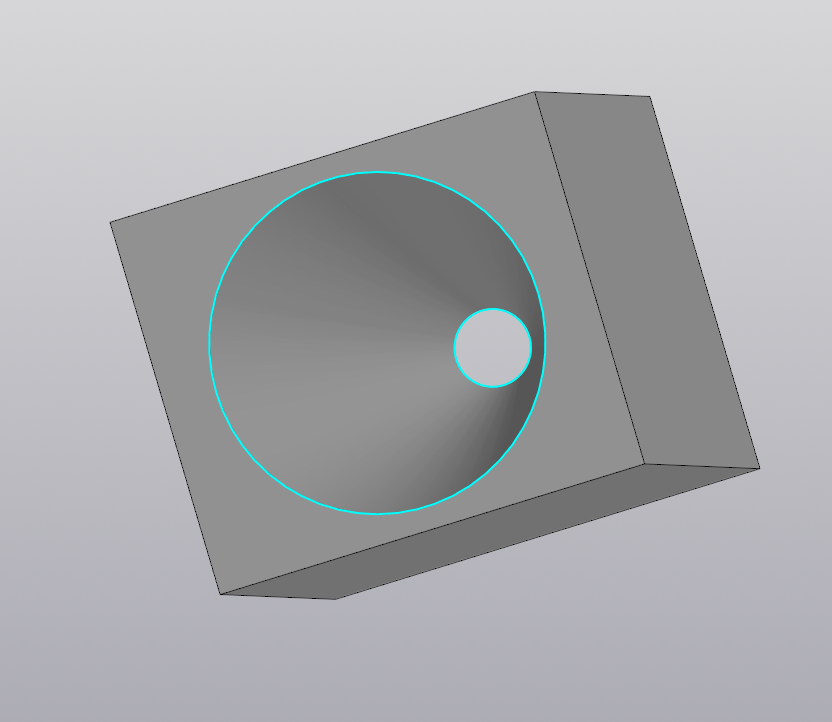

После того, как мы подтвердим операцию, мы получим следующий объект.
