МУНИЦИПАЛЬНОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ДОПОЛНИТЕЛЬНОГО ОБРАЗОВАНИЯ

«ЦЕНТР ДЕТСКОГО ТЕХНИЧЕСКОГО ТВОРЧЕСТВА»










Методическая разработка

«Проект «Умный дом. Управление светом»

к дополнительной общеобразовательной

общеразвивающей программе

технической направленности

«Лаборатория робототехники»



Возраст детей: 10-15 лет









Автор: Костычев Вадим Александрович















г. Заречный Пензенской области

2022 г.

В ходе изучения робототехники, схемотехники и программирования на основе платформы Arduino большую роль играет разработка проектов. Они позволяют отработать как навыки программирования, так и сборки электрических цепей устройств. Данная разработка призвана в первую очередь отработать навыки разработки алгоритмов, научиться работать с датчиком звука, написать интерфейс.

Целью данной разработки является повышение интереса учащихся к техническому творчеству посредством работы с платформой Arduino.

Данная методическая разработка используется как обучающий пример для работы по дополнительной общеобразовательной общеразвивающей программе технической направленности «Лаборатория робототехники». С их помощью учащиеся смогут применить теоретические знания на практике, построив специальные алгоритмы, а также соберут устройство, которое может управлять светом в системе «умного дома».

В данной разработке используется аналоговый модуль микрофона HW-484. Такие модули используются в различных системах управления, например, для включения света по звуку шагов. Модуль состоит из микрофона и потенциометра, позволяющего регулировать чувствительность датчика. Также в модуле имеется компаратор – устройство, посылающее цифровой сигнал при достижении аналоговым сигналом на входе определенных значений. Питание будем подавать с аккумулятора, которое можно заменить сетью 220 В с использованием твердотельного реле. Также будем использовать транзистор для питания светодиода от аккумулятора.

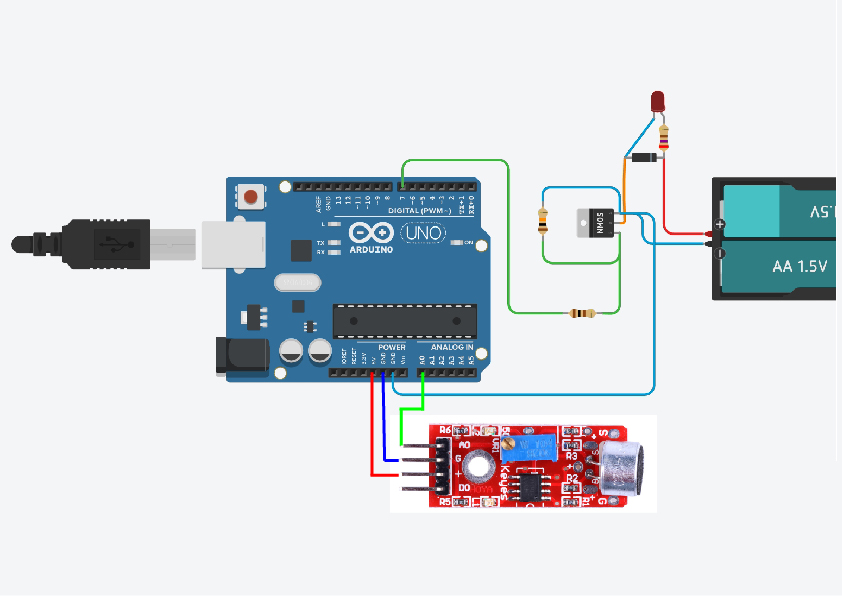

Принципиальная схема

Листинг программы

int test; // создадим переменную, которая замерит значение звука в тишине и сохранит его

boolean flag = 0; // создадим переменную состояния света (включен/выключен)


void setup() { // однократная функция настройки платы

pinMode(A0, INPUT); // подключим модуль микрофона на пин А0 как вход

pinMode(7,OUTPUT); // подключим светодиод на пин 7 как выход

Serial.begin(9600); // Подключим серийный порт со скорость 9600 бод

Serial.println("Умный дом приветствует вас!"); // выведем сообщение в серийный порт

Serial.println("Тестирование датчиков..."); // выведем сообщение в серийный порт

test = analogRead(A0); // замерим тестовое (тихое) значение с модуля микрофона

delay(500); // задержка на 0,5 с

Serial.println("Умный дом готов к работе"); // выведем сообщение в серийный порт

}


void loop() { // повторяющая функция в цикле

if (analogRead(A0) - test = 15 and flag == 0) { // если разность значения с модуля и тестовое значение различаются более чем на 15 и состояние светодиода выключено

Serial.println("Свет включен"); // выводим на экран сообщение о том, что свет включен

digitalWrite(7, HIGH); // включаем свет на светодиоде

flag = 1; // переключаем состояние флага на 1

delay(20); // делаем небольшую задержку, чтобы избежать помех при хлопках

}

if (analogRead(A0) - test = 15 and flag == 1) { // если разность значения с модуля и тестовое значение различаются более чем на 15 и состояние светодиода выключено

Serial.println("Свет отключен"); // выводим на экран сообщение о том, что свет выключен

digitalWrite(7, LOW); // выключаем свет на светодиоде

flag = 0; // переключаем состояние флага на 0

delay(20); // делаем небольшую задержку, чтобы избежать помех при хлопках

}

}
