Методические рекомендации по оформлению ДП

Министерство образования и молодежной политики Свердловской области

Государственное автономное профессиональное образовательное учреждение

Свердловской области «Екатеринбургский автомобильно-дорожный колледж»

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ И

ОФОРМЛЕНИЮ ДИПЛОМНОГО ПРОЕКТА

Для студентов всех форм обучения

специальности 08.02.05 Строительство и эксплуатация автомобильных дорог и аэродромов

Екатеринбург

ЕАДК

2023

Методические рекомендации по выполнению и оформлению дипломного проекта. Екатеринбург, ГАПОУ СО Екатеринбургский автомобильно-дорожный колледж, 2023. 36 с.

Автор:

Скаредина Оксана Александровна – преподаватель высшей квалификационной категории

Методические рекомендации по выполнению и оформлению дипломного проекта рассмотрены на заседании ЦК «Дорожно-строительного цикла», и рекомендованы к использованию в образовательном процессе.

Протокол № от 20 г.

Председатель ЦК / Бабаринова Н.В./

СОДЕРЖАНИЕ

Введение	4
1 Сущность, цели и задачи и дипломного проектирования	5
2 Этапы дипломного проектирования	6
3 Общие требования к содержанию дипломного проекта	8
4 Нормативные требования к оформлению дипломного проекта	10
4.1 Общие требования к оформлению пояснительной записки	10
4.2 Построение содержания пояснительной записки	12
4.3 Нумерация страниц пояснительной записки	13
4.4 Оформление иллюстраций	13
4.5 Оформление таблиц	15
4.6 Оформление формул	16
4.7 Оформление ссылок	18
4.8 Оформление списка использованных источников	18
4.9 Оформление приложений	21
4.10 Требования к содержанию и оформлению графической части дипломного проекта	22
4.10.1 Содержание графической части дипломного проекта	22
4.10.2. Оформление графической части дипломного проекта	23
5 Рекомендации по составлению доклада на защиту дипломного проекта	25
Список рекомендуемой литературы	26
Приложение А Пример оформления титульного листа пояснительной записки дипломного проекта	27
Приложение Б Пример оформления содержания	29
Приложение В Пример оформления таблиц	30
Приложение Г Пример оформления списка использованной литературы	35
Приложение Д Пример оформления обложки дипломного проекта	36

ВВЕДЕНИЕ

Разработка и защита дипломного проекта (далее ДП) – самостоятельная творческая деятельность студента, являющаяся этапом итоговой аттестации выпускника. Выполнение ДП дает возможность студенту проявить свои способности в решение поставленных учебно-производственных задач, используя сформированную в процессе обучения в колледже систему знаний, умений и навыков и профессионально важные и личностные качества, такие как техническое, логическое, образное мышление, познавательная активность, самостоятельность, ответственность.

Технология подготовки ДП является сложной процедурой, ее разработка начинается последовательно - от выбора темы дипломного проекта, работы с литературой, сбора и анализа материала, до представления собственного решения и его обоснования.

Целью данных методических рекомендаций является оказание студентам помощи в подготовке, написании и успешной защите ДП. В нем изложены пояснения и рекомендации к содержанию ДП, требования к ее оформлению, а также порядок подготовки и представления к защите.

1 СУЩНОСТЬ, ЦЕЛИ И ЗАДАЧИ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ

Дипломный проект – заключительная работа выпускника среднего профессионального учебного заведения, выполняемая студентом самостоятельно под руководством научного руководителя на завершающей стадии обучения, предоставляющая право присвоения студенту соответствующей квалификации.

Подготовка ДП происходит на завершающем этапе обучения в колледже, в период дипломного проектирования. Целями дипломного проектирования являются:

• расширение, закрепление и систематизация знаний, совершенствование профессиональных навыков и умений для решения конкретных производственных, технических, экономических задач, а также развитие личности студента;

• развитие навыков и умений самостоятельного умственного труда.

Дипломное проектирование – комплексная самостоятельная творческая работа по решению конкретной профессиональной задачи, для успешного выполнения которой студенту необходимо:

• иметь глубокие знания в области профессиональной деятельности применительно к различным контекстам;

• владеть методами проектирования, организации и строительства автомобильных дорог;

• использовать знания по финансовой грамотности;

• уметь использовать современные компьютерные технологии и информационные средства в процессе выполнения и оформления дипломного проекта;

• свободно ориентироваться при подборе различных источников информации и уметь работать со специальной литературой;

• уметь логично и обоснованно формулировать теоретические и практические рекомендации, результаты анализа, проектные решения и мероприятия по их внедрению;

• квалифицированно оформлять пояснительную записку и графический материал, иллюстрирующие содержание ДП.

2 ЭТАПЫ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ

Время, отводимое на подготовку дипломного проекта студента среднего профессионального обучения, составляет 4 недели.

Работу по организации дипломного проектирования осуществляет выпускающая цикловая комиссия. Руководство ДП проводится высококвалифицированными преподавателями комиссии и другими работниками системы профессионального образования или производства.

Перед началом дипломирования студент получает задание на разработку ДП, составленное руководителем по установленной форме. Наряду с этим руководитель дает рекомендации по поиску и использованию источников информации по заданной теме. В процессе работы руководитель осуществляет индивидуальные консультации дипломника и следит за выполнением графика дипломного проектирования.

Итогом выполнения ДП является пояснительная записка (объемом 60-80 листов формата А4) и графическая часть (4-е листа формата А1).

Подготовленная пояснительная записка и листы графической части ДП должны быть подписаны дипломником и руководителем. Полный комплект ДП дипломник представляет нормоконтролеру. В обязанности нормоконтролера входит:

• всесторонняя и тщательная проверка пояснительной записки и листов графической части ДП на строгое соответствие требованиям нормативно-технической документации (НТД);

• проверка комплектности элементов ДП;

• определение обоснованных замечаний и предложений по исправлению в пояснительной записке или графической части с ссылкой на конкретные требования стандартов и НТД;

• возможность возврата студенту документов без рассмотрения в случаях небрежного выполнения, отсутствия обязательных подписей, нарушения установленной комплектности;

• возможность возврата студенту на доработку всего комплекта документов без рассмотрения, если обнаружено более пяти отступлений от требований НТД.

Нормоконтролер не несет ответственности за принятые в ДП технологические, конструктивные или методические решения.

В работах, которые соответствуют всем нормативным требованиям, нор­моконтролер ставит свою подпись, что свидетельствует о выполнении всех нормативных требований к комплектности и оформлению ДП.

После проведения нормоконтроля запрещается без ведома нормоконтролера вносить изменения и дополнения в оригинал пояснительной записки и графической части ДП.

В период выполнения дипломного проектирования преподавателями цикловой комиссии проводятся две контрольные проверки готовности дипломного проекта: 50% выполнения работы и 100% выполнения работы.

По итогам контрольной проверки на 100% выполнение дипломного проекта выпускающей цикловой комиссией принимается решение о допуске или о недопуске студента к защите ДП в Государственной экзаменационной комиссии (ГЭК), необходимости доработки ДП либо проведении повторной контрольной проверки на 100% выполнение работы. Решение оформляется протоколом.

Студент-дипломник может быть не допущен к защите в ГЭК при невыполнении существенных разделов задания, а также при грубых нарушениях нормативных требований и правил оформления работы.

Решением выпускающей цикловой комиссией на предварительную защиту ДП выдвигаются 1-2 человека с разными темами дипломного проекта. Предварительная защита является показательным выступлением, где проговариваются все тонкости защиты дипломного проекта.

К защите в ГЭК допускаются студенты, полностью выполнившие учебный план, представившие в установленные сроки ДП, соответствующий содержанию задания и нормативным требованиям оформления, а также отзыв руководителя.

3 ОБЩИЕ ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ДИПЛОМНОГО ПРОЕКТА

В соответствии с основными требованиями, предъявляемыми к ДП, его структурными элементами являются:

- Титульный лист;

- Содержание;

- Введение;

- Основная часть пояснительной записки (имеет собственную структуру в зависимости от темы ДП и задания);

- Заключение;

- Список использованных источников;

- Приложения.

Разделы пояснительной записки должны быть взаимосвязаны между собой и полностью раскрывать тему дипломного проекта.

Титульный лист является первой страницей ДП и служит источником информации. Титульный лист имеет лицевую и оборотную стороны.

На лицевой стороне титульного листа приводят следующие сведения:

- Полное наименование вышестоящей организации (министерства);

- Наименование образовательного учреждения (колледж)

- Гриф допуска к защите;

- Наименование темы дипломного проекта;

- Название вида документа (дипломный проект);

- Номер и название специальности;

- Сведения об исполнителе (Ф.И.О. студента-дипломника, номер группы, подпись);

- Сведения о руководителе (Ф.И.О., подпись);

- Сведения о консультанте по экономической части (Ф.И.О., подпись)

- Сведения о нормоконтролере (Ф.И.О., подпись);

- Место и год выполнения дипломного проекта.

На оборотной стороне располагают таблицу «Состав проекта», в которой указывают формат, обозначение, наименование и количество листов пояснительной записки и графической части ДП.

Титульный лист следует внимательно заполнить и подписать по порядку. Заместитель директора по учебной работе ставит на титульном листе ДП свою подпись последним, что свидетельствует о допуске студента к защите и, соответственно, отсутствие подписи заместителя директора по учебной работе на титульном листе ДП свидетельствует о недопуске студента к защите в связи с невыполнением необходимых требований к выполнению и оформлению ДП.

Пример оформления титульного листа дипломного проекта представлен в Приложении А.

Содержание пояснительной записки включает в себя список названий всех разделов (глав) и подразделов (параграфов) пояснительной записки, включая приложения с указанием страниц, с которых начинаются эти элементы ДП.

Введение. Во введении дается краткое обоснование выбора темы дипломного проекта, дается краткое содержание работы. Оптимальный объем раздела «ВВЕДЕНИЕ» 1- 2 страницы.

Основная часть дипломного проекта зависит от темы дипломного проекта и может состоять из разного количества разделов.

В заключении раскрывается теоретическая и практическая значимость рассмотренных вопросов, приводятся основные выводы, характеризующие в сокращенном виде итоги проделанной работы, излагаются предложения и рекомендации по внедрению полученных результатов.

Список использованных источников содержит сведения об источниках, использованных при выполнении ДП (учебники, учебные пособия, справочная литература, учебно-методические пособия, нормативно-технические документы, стандарты, книги, периодические издания, Web-адреса из INTERNET и др., не менее 20 наименований).

Пример оформления списка использованных источников представлен в Приложении Г.

Приложения должны включать вспомогательный или дополнительный материал, который загромождает текст основной части работы, но необходим для полноты и облегчения ее восприятия и оценки практической значимости (копии документов, таблицы вспомогательных цифровых данных, иллюстрации вспомогательного характера, инструкции; анкеты; схемы; акты внедрения и т.д.). Студент-дипломник самостоятельно ведет сбор необходимой фактологической информации для написания ДП и несет ответственность за ее достоверность.

Приложения помещаются в конце пояснительной записки ДП. Каждое приложение должно начинаться с новой страницы и иметь заголовок. Приложения обозначаются буквами русского алфавита и нумеруются в алфавитном порядке. Приложение с обозначением размещают по середине страницы над заголовком приложения. Приложения должны иметь общую с остальной частью ДП сквозную нумерацию страниц. На все приложения в основной части пояснительной записки должны быть ссылки.

4 НОРМАТИВНЫЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДИПЛОМНОГО ПРОЕКТА

Дипломный проект состоит из пояснительной записки объемом 60-80 страниц формата А4 (297х210 мм) машинописного текста и графического приложения, содержащего не менее 4 листов формата А1 (841х594 мм).

4.1 Общие требования к оформлению пояснительной записки

Пояснительная записка (текстовая часть дипломного проекта) представляет собой работу студента, оформленную в печатном виде, структура которой определена требованиями данного учебного пособия.

Текст пояснительной записки должен отвечать следующим основным формальным требованиям:

• четкость структуры;

• логичность и последовательность;

• точность приведенных сведений;

• ясность и лаконичность изложения материала;

• соответствие изложения материала нормам литературного русского языка.

Не рекомендуется вести изложение от первого лица единственного числа: «Я считаю», «по моему мнению» и т.п., корректнее использовать местоимение «мы», но желательно обойтись без него, например, «в дипломном проекте предложено», «представлено», «разработано» и т.п.

Пояснительная записка должна быть оформлена:

- на листах белой бумаги формата А4 (210х297мм) по ГОСТ 9327;

- все материалы в пояснительной записке помещаются только на одной стороне листа (исключение – титульный лист, бланк задания, отзыв научного руководителя);

- лист пояснительной записки дипломного проекта «СОДЕРЖАНИЕ» должен иметь рамку и основную надпись по форме 2 (угловой штамп высотой 40 мм), а все последующие листы рамку и основную надпись по форме 2а (угловой штамп высотой 15 мм) по ГОСТ 2.104-2006, выполненных сплошными линиями по ГОСТ 2.303-68. Пример оформления содержания дипломного проекта представлен в Приложении Б;

- минимально допустимое расстояние от рамки до границ текста в начале и в конце строк не менее 3 мм и не более 5 мм, а расстояние от верхней или нижней строки текста до верхней или нижней рамки – не менее 10 мм;

- ориентировочные размеры полей в пояснительной записке дипломного проекта: левое - 25 мм, правое - 10 мм, верхнее - 20 и нижнее - 30 мм;

- текст работы печатается в текстовом редакторе Microsoft Word через 1,15 интервала шрифтом Times New Roman, кегль 14, цвет шрифта черный, выравнивание на странице «по ширине», применение других шрифтов в пояснительной записке не допускается;

- абзацы в тексте начинают отступом от левого поля на 1,25 см (приблизительно 5 знаков) по верхней линейке текстового поля;

- рекомендуется использовать в текстовой части ДП переносы слов. На титульном листе, в заголовках разделов, подразделов и пунктов, в названиях таблиц и рисунков их использование не допускается;

- опечатки, описки и графические неточности допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том месте исправленного текста или графики при помощи принтера, черными чернилами, пастой или тушью.

Заголовки структурных элементов пояснительной записки «СОДЕРЖАНИЕ», «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ», «ПРИЛОЖЕНИЕ», следует располагать в середине строки, печатать прописными буквами, шрифт Times New Roman, кегль 14 полужирный, без подчеркивания и без точки в конце. Каждый структурный элемент начинается с новой страницы.

Основную часть пояснительной записки следует делить на разделы, подразделы и пункты. Пункты, при необходимости могут делиться на подпункты. При делении текста записки на пункты и подпункты необходимо, чтобы каждый пункт содержал законченную информацию.

Разделы и подразделы должны иметь заголовки, пункты, как правило, заголовков не имеют. Заголовки разделов располагают в середине строки, печатать прописными буквами, шрифт Times New Roman, кегль 14 полужирный, без подчеркивания и без точки в конце. Заголовки пунктов и подпунктов печатаются в середине строки, с прописной буквы, шрифт Times New Roman, кегль 14, без точки в конце, без подчеркивания.

Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.

Заголовки отделяются от текста снизу и сверху свободной строкой. Расстояние между заголовками раздела и подраздела – интервал 1,15.

Разделы, подразделы, пункты и подпункты следует нумеровать арабскими цифрами.

Каждый раздел должен начинаться с новой страницы.

Разделы пояснительной записки должны иметь сквозную нумерацию в пределах всей пояснительной записки. Подразделы должны иметь нумерацию в пределах каждого раздела, пункты в пределах своего подраздела, а подпункты нумерацию в пределах своего пункта. Номер пункта, таким образом, будет состоять из номеров раздела, подраздела и пункта, разделенных точкой, например:

1. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПО РЕМОНТУ АВТОМОБИЛЬНОЙ ДОРОГИ

3.3 Технологическая карта на устройство выравнивающего слоя

3.3.1 Организация и технология работ

Внутри подразделов, пунктов и подпунктов могут быть приведены перечисления, которые записываются с абзацного отступа. Перед каждым элементом перечисления ставится дефис. При необходимости ссылки на один из элементов перечисления, вместо дефиса ставятся строчные буквы в порядке русского алфавита (за исключением букв ё, з, й, о, ч, ъ, ы, ь). Для дальнейшей детализации перечислений используются арабские цифры, после которых ставится скобка, а запись производится с дополнительного абзацного отступа, как показано в примере

а)………………………….

б)………………………….

1)…………………………

2)…………………………

в)………………………….

4.2 Построение содержания пояснительной записки

Структурный элемент пояснительной записки «Содержание» содержит заголовки всех «РАЗДЕЛОВ», включая «ВВЕДЕНИЕ», «ЗАКЛЮЧЕНИЕ», «СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ», «ПРИЛОЖЕНИЯ. Заголовок «СОДЕРЖАНИЕ» форматируется по центру текстового поля. Наименования разделов, включенные в содержание, записывают строчными буквами, начиная с прописной буквы, с абзацного отступа, при этом в наименованиях слов не допускается переноса. Примером оформления «Содержания» может быть раздел «СОДЕРЖАНИЕ» данных методических указаний.

4.3 Нумерация страниц пояснительной записки

Страницы ДП нумеруются арабскими цифрами, без точки, начиная с титульного листа. Номер страницы на титульном листе не проставляют, но в объеме пояснительной записки его учитывают под номером 1. Нумерация страниц в пояснительной записке дипломного проекта выполняется в нижнем правом поле узкого штампа. Нумерация страниц ДП и приложений, входящих в состав пояснительной записки должна быть сквозной.

4.4 Оформление иллюстраций

К иллюстрациям относятся: рисунки, эскизы, чертежи, планы, схемы, графики, диаграммы и др.. Использование иллюстраций целесообразно, когда они заменяют, дополняют, раскрывают или поясняют словесную информацию, содержащуюся в тексте. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста.

Иллюстрации обозначаются словом «Рисунок», форматируются по центру текстового поля без абзацного отступа, располагаются в пояснительной записке непосредственно на странице с текстом, где они упоминаются впервые, или отдельно на следующей странице (но не далее) и должны быть расположены так, чтобы их было удобно рассматривать без поворота работы или с поворотом по часовой стрелке. Иллюстрации, которые расположены на отдельных листах, должны включаться в общую нумерацию страниц.

Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Иллюстрации при необходимости могут иметь наименование и пояснительные данные (подрисуночный текст). Поясняющие надписи помещают непосредственно под иллюстрацией, а слово «Рисунок», номер иллюстрации, ее название помещают ниже.

Подрисуночный текст и название рисунка выполняются с одинарным межстрочным интервалом и располагаются посередине строки, без точек в конце, как это показано на рисунке 1. В подрисуночной надписи строка не должна заканчиваться на цифру или дефис. Подрисуночный текст допускается выполнять шрифтом Times New Roman, через один интервал, кегль 12. Между номером и названием иллюстрации (рисунка) ставится тире.

Рисунок 1 – Схема конструкции дорожной одежды

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например, рисунок А.3.

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера задела и порядкового номера иллюстрации, разделенных точкой, например: Рисунок 1.1, Рисунок 1.2, …. и так далее в первом разделе, Рисунок 2.1, Рисунок 2.2, ….. и так далее во втором разделе. Точка в конце номера рисунка не ставится. Пример обозначения приведен на рисунке 2.

Иллюстрации должны быть четкими, контрастными (не размытыми). Иллюстрации сверху и снизу отделяются от текста свободной строкой.

Пример 1: первый рисунок третьего раздела основной части:

ΔВ В ΔВ

ΔН

Нср

В₄

В₅

Рисунок 3.1 – Схема к расчету средней высоты насыпи

На все иллюстрации в тексте ДП должны быть даны ссылки. При ссылках на иллюстрации следует писать «… в соответствии с рисунком 2» при сквозной нумерации и «… в соответствии с рисунком 1.2» при нумерации в пределах раздела.

4.5 Оформление таблиц

Цифровой материал может оформляться в виде таблиц. Наименование таблицы, при его наличии, должно отражать ее содержание, быть точным и кратким. Таблицы в пояснительной записке приводятся сразу после упоминания и выполняются на всю ширину поля текста. Слово «Таблица» набирается по левому краю поля текста шрифтом Times New Roman, кегль 14. Далее, через пробел, ставится номер таблицы и через тире название (шрифт Times New Roman, кегль 14, одинарный межстрочный интервал). Точка в конце названия не ставится. Если название таблицы состоит из нескольких предложений, они отделяются друг от друга точкой. Таблица выделяется из текста свободной строкой сверху и снизу.

Таблица 1 – Основные технические показатели

Наименование показателей	Ед.изм.	Величина
Категория дороги		III
Строительная длина	Км	4,1
Расчетная скорость движения	км/ч	100
Число полос движения		2
Ширина земляного полотна	м	12,0
Ширина проезжей части дороги	м	7,80
Ширина обочин	м	2,10
Тип дорожной одежды		Капитальный
Вид покрытия		АБ
Водопропускные трубы	шт.	6
Примыкания	шт.	2

Текст внутри таблицы выполняется шрифтом Times New Roman, кегль 12, одинарный межстрочный интервал. Заголовки граф и строк в таблице должны начинаться с прописных букв, подзаголовки - со строчных, если они составляют одно предложение с заголов­ком, или с прописных, если они самостоятельные. Высота строк и ширина столбцов в таблице должна обеспечивать четкое воспроизведение включенной в нее информации. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. Графа «Номер по порядку» включается в состав таблицы только при условии, что в тексте документа имеются ссылки на графы таблицы.

Если в таблице повторяющийся текст состоит из одного слова,
его допускается заменять кавычками, если из двух и более слов, то при первом повторении его заменяют словами «То же», а далее кавычками. Нельзя ставить кавычки вместо повторяющихся цифр, марок, математических и химических символов. Если данные в какой-либо строке таблицы не приводят, то в ней необходимо ставить прочерк.

В сносках слово таблица указывается целиком (таблица 1) или «...представлены в таблице 1.».

При переносе части таблицы на другую страницу в первой части таблицы под головкой указывается нумерация колонок, на следующих страницах таблица начинается с нумерации колонок таблицы. Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы, например «Продолжение таблицы 1».

При переносе таблицы с большим количеством строк и граф
на странице, где приводится заголовок, должны помещаться шапка таблицы и не менее двух ее строк. Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, то нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

Не рекомендуется располагать две или несколько таблиц одну за другой, их надо разделять текстом (за исключением таблиц, приведенных
в приложении). Таблицы, как и иллюстрации, располагают так, чтобы их можно было читать без поворота или с поворотом по часовой стрелке.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. В конце номера таблицы точка не ставится.

Таблицу с большим количеством граф допускается размещать на листе А4 в альбомном формате.

Пример оформления таблицы приведен в Приложении В.

4.6 Оформление формул

Формулы располагают отдельными строками по центру текстового поля и отделяют от текста сверху и снизу свободной строкой.

После приведения формулы в общем виде в нее подставляются числовые значения величин. Пояснение значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той последовательности, в которой они даны в формуле, а значение каждого символа и числового коэффициента давать с новой строки. Первую строку пояснения следует начинать со слов «где» без двоеточия.

Например, «Минимальная скорость потока вычисляется по формуле:

, пог.м/смену (1)

где L – длина строящегося участка автомобильной дороги, пог. м;

Т_ср – среднее количество рабочих смен в строительном сезоне.

пог.м/смену

Нумеровать следует наиболее важные формулы, на которые имеются ссылки в работе. Порядковые номера формул обозначают арабскими цифрами в круглых скобках, располагая их на уровне формулы в крайнем правом положении на строке. Нумерация ведется сквозная по всему тексту работы. Допускается нумерация формул в пределах раздела. В этом случае первая цифра обозначает номер раздела, а вторая, через точку, является номером формулы в данном разделе, например первая формула третьего раздела - (3.1).

Формулы, помещаемые в приложении, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например формула (В.1) – приложение В, формула номер 1.

Если формула или уравнение не умещается в одну строку, то они должны быть перенесены после знака равенства (=), после знаков плюс (+), минус (-), умножения (×), деления (÷) или других математических знаков, причем знак в начале строки повторяют. Формулы, следующие одна за другой, неразделенные текстом, разделяют запятой.

Для построения формул можно использовать редактор формул, например Microsoft Equation.

4.7 Оформление ссылок

Ссылки на использованные источники следует указывать порядковым номером библиографического описания источника в списке использованных источников. Нумерация ссылок ведется сквозная арабскими цифрами в порядке приведения ссылок в тексте отчета. Порядковый номер ссылки заключают в квадратные скобки, например [24].

Ссылки на иллюстрации в ДП указываются порядковым номером иллю­страции, например; «На рисунке 1.2 ...» или «(рисунок 1.2)». Ссылки на формулы в работе указывают порядковым номером формулы в скобках, например: «... по формуле (2.1) рассчитываем…».

На все таблицы ДП должны быть ссылки в тексте, при этом слово «Таблица» в тексте пишется полностью и указывается ее номер, например «в таблице 3.1 указаны...».

При ссылках на стандарты и технические условия указывают только их обозначение, при этом допускается не указывать год их утверждения при условии полного описания стандарта или технических условий в списке использованных источников в соответствии с ГОСТ 7.0.100.

4.8 Оформление списка использованных источников

Оформление списка литературы к дипломному проекту регламентируется требованиями государственного стандарта (ГОСТ).

В соответствии с действующим в 2023 году стандартом ГОСТ Р 7.0.100-2018, список литературы должен оформляться в алфавитном порядке. При этом источники должны быть разделены по видам, т. е. законы и нормативные акты отдельно, научные статьи, монографии, материалы конференции – отдельно. Расположение источников в списке литературы идет по юридической силе:

• Акты международного права (в т. ч. международные договоры, подписанные и ратифицированные Россией);

• Конституция РФ;

• Федеральные конституционные законы;

• Постановления, вынесенные Конституционным Судом РФ;

• Кодексы (ГК РФ, АПК РФ, ГПК РФ, УПК РФ, УК РФ, ТК РФ, СК РФ и др.);

• Федеральные законы;

• Законы субъектов РФ;

• Указы главы государства;

• Постановления и распоряжения Правительства РФ;

• Акты высших судебных инстанций. (Высшего Арбитражного и Верховного Судов);

• Нормативные акты (письма, распоряжения, приказы, постановления) ведомств и министерств;

• Региональные нормативные акты;

• ГОСТы, ТУ, ЕНИРы, СП, СНиПы и т. д.;

• Остальная литература – книги, периодические издания, диссертации и монографии, авторефераты, материалы конференций, патенты, учебные пособия и учебники, словари, аналитические материалы, электронные ресурсы.

Вот пример оформления библиографии, как должна выглядеть ссылка на источник в соответствии с ГОСТ с одним автором:

Крамаренко, В.В. Грунтоведение: учебник для СПО / В.В. Крамаренко.- М.: Издательство Юрайт, 2019. - 430 с.

То есть, сразу идет фамилия и инициалы автора. Затем – полное название книги, учебника или учебного пособия. Далее через косую черту идут инициалы и фамилия автора, после фамилии ставится точка, затем тире. После тире ставится наименование издательства и год, когда была опубликована книга (учебник, учебное пособие). В самом конце указывается количество страниц через тире.

Пример оформления библиографии, как должна выглядеть ссылка на источник в соответствии с ГОСТ с двумя и более авторами:

Бондарева, Э. Д. Изыскания и проектирование автомобильных дорог: Учебное пособие для СПО / Э. Д. Бондарева, М. П. Клековкина. - 2-е изд., испр. и доп. — М.: Издательство Юрайт, 2018. – 210 с.

Описание интернет-источника, с которого взята информация, должно выглядеть так:

Единое окно доступа к образовательным ресурсам. Электронная библиотека Юрайт [Электронный ресурс]. - URL: http://window.edu.ru/window, свободный. - Загл. с экрана. (Дата обращения 10.09.2019)

Итак, обязательно должен быть указан тип ресурса [Электронный ресурс], а затем дана ссылка на сайт (обязательно перед ссылкой пишем URL). В конце нужно указать дату обращения на сайт.

Оформляя ссылки из сети в список литературы к дипломной работе, нужно принимать во внимание специфику сайта (личная страница агентства или эксперта; онлайн-школа; форум и т. д.).

Пример правильной ссылки на электронный источник:

Аксарина, Н.А. Технология подготовки научного текста [Электронный ресурс] : учеб.-метод. пособие /Н.А. Аксарина. – М.: ФЛИНТА, 2015. – 112 с. – URL: https://e.lanbook.com/book/74575. – Загл. с экрана. (Дата обращения: 09.05.2020).

Темы ДП могут быть самыми разными. Поэтому список литературы может включать в себя ссылки на законодательные и нормативные источники.

Во-первых, при размещении нормативных актов в библиографическом списке нужно учитывать их юридическую силу и располагать в порядке уменьшения. В соответствии с действующим ГОСТ в первую очередь размещаются акты международного права. Затем идут законодательные документы государства – Конституция РФ, Кодексы (в алфавитном порядке), законы, указы главы государства и постановления правительства. Следующие по очередности размещения – акты (письма, распоряжения, указы, приказы и пр.) ведомств и министерств. В последнюю очередь размещаются региональные законы и решения органов местного самоуправления.

Рассмотрим пример оформления ГОСТ в библиографическом списке:

ГОСТ Р 7.0.100-2018 Система стандартов по информации, библиотечному и издательскому делу (СИБИД). Библиографическая запись. Библиографическое описание. Общие требования и правила составления (с Поправкой): национальный стандарт Российской Федерации: издание официальное: утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 декабря 2018 г. N 1050-ст: введен впервые: дата введения 2019-07-01 / разработан Федеральным государственным унитарным предприятием "Информационное телеграфное агентство России (ИТАР-ТАСС)", филиал "Российская книжная палата", Федеральным государственным бюджетным учреждением "Российская государственная библиотека", Федеральным государственным бюджетным учреждением "Российская национальная библиотека". - Москва: Стандартинформ, 2019 – 124 с.

ГОСТ 21.302-2013 Система проектной документации для строительства (СПДС). Условные графические обозначения в документации по инженерно-геологическим изысканиям [Электронный ресурс]: межгосударственный стандарт: издание официальное: утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2385-ст межгосударственный стандарт ГОСТ 21.302-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.: переиздание: дата введения 2015-01-01 / разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") и Открытым акционерным обществом "Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве" (ОАО "ПНИИИС"). - Москва: Стандартинформ, 2015 – 29 с. – URL: http://docs.cntd.ru/document/1200108745. - Загл. с экрана. (Дата обращения: 09.05.2020).

Пример оформления Свода правил в библиографическом списке:

СП 34.13330.2012 Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85* (с Изменениями N 1, 2): издание официальное: утвержден и введен  приказом Министерства регионального развития Российской Федерации (Минрегион России) от 30 июня 2012 г. N 266: переиздание: дата введения 2013-07-01 / разработан Открытым акционерным обществом "СоюздорНИИ" - Москва: Стандартинформ, 2019 – 111 с.

4.9 Оформление приложений

Приложения - заключительная часть работы, которая имеет дополнительное, обычно справочное значение и служит для более полного освещения темы дипломного проекта, а также полученных в нем результатов. По содержанию приложения могут быть очень разнообразны: копии подлинных документов, выдержки из отчётных материалов, отдельные положения из инструкций и правил и т.д. По форме они могут представлять собой текст, таблицы, графики, карты и пр.

Приложения оформляют как продолжение ДП на последующих страницах, располагая их в порядке появления ссылок в тексте. Приложения должны иметь общую (сквозную) с остальной частью ДП нумерацию страниц. В тексте работы на все приложения должны быть ссылки.

Каждое приложение следует начинать с новой страницы с указанием наверху посередине строки слова «ПРИЛОЖЕНИЕ», напечатанного прописными буквами. Приложения обозначают заглавными буквами русского алфавита, начиная с буквы А, за исключением букв Ё, З, Й, О, Ч, Ъ, Ы, Ь. После слова "Приложение" следует буква, обозначающая его последовательность: ПРИЛОЖЕНИЕ А, ПРИЛОЖЕНИЕ Б, …ПРИЛОЖЕНИЕ Н. Точка в конце обозначения не ставится.

Приложение может иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой без точки в конце. Между обозначением приложения и заголовком оставляется свободная строка.

Приложение с большим количеством материала допускается переносить на другой лист. При переносе части материала на другой лист в левом, верхнем углу листа записывают словосочетание «Продолжение ПРИЛОЖЕНИЯ … ».

Копии с оригинальных форм нормативных документов допускается приводить в приложении с отступлениями от общих требований к оформлению.

4.10 Требования к содержанию и оформлению графической части дипломного проекта

4.10.1 Содержание графической части ДП

Графическая часть ДП должна отражать его основные результаты и наглядно подтверждать изложенный в тексте материал. В ходе защиты ДП графический материал должен помочь дипломнику показать результаты своей разработки.

Оформление наглядных графических материалов дипломного проекта должно соответствовать общим требованиям к выполнению графических документов и обеспечивать их ясность и удобство чтения, при этом необходимо применять условные графические обозначения, установленные нормативными документами.

Графическая часть дипломного проекта должна быть представлена в виде чертежей, диаграмм и схем, выполненных на листах формата А1, в свою очередь ватман может быть разграничен на форматы меньшего размера в соответствии с требованиями ГОСТ 2.301-68. Содержание графической части должно отражать содержание выполненного дипломного проекта.

Материал графической части должен быть предельно выразительным, информативным, оригинальным (не повторять рисунки из учебников и книг). При оформлении графической части дипломного проекта могут быть использованы цветная печать, фломастеры, цветная тушь, и т.д.

При проектировании чертежей, схем и других иллюстрированных материалов следует тщательно продумать, как выделить наиболее существенные элементы, используя графические приемы, а также сформулировать название чертежей, пояснительный текст к ним и надписи к элементам.

Примерное содержание элементов графической части дипломного проекта:

• Схема участка автомобильной дороги;

• План трассы;

• Конструкция дородной одежды, поперечного профиля земляного полотна;

• Продольный профиль автомобильной дороги;

• Схемы и чертежи оборудования;

• Схемы технологических процессов, графики зерновых составов дорожно-строительных материалов;

• Технологическая карта процесса;

• Календарный план выполнения работ;

• Таблица технико-экономических показателей проекта, демонстрирующих экономическую эффективность проекта и т. д.

Графическая часть дипломного проекта в обязательном порядке должна содержать чертежи, выполненные на листах формата А1 с помощью программ КОМПАС, AutoCAd.

4.10.2. Оформление графической части ДП

Графическая часть ДП выполняется на бумажных носителях стандартных форматов, установленных ГОСТ 2.301-2006, с использованием масштабов по ГОСТ 2.302-2006. Линии на чертежах вычерчивают по ГОСТ 2.303-2006. Надписи на чертежах, эскизах и схемах выполняются стандартным шрифтом по ГОСТ 2.304-2006. На листах графических работ проекта в правом нижнем углу располагается основная надпись по ГОСТ 2.104-2006. Чертежи следует выполнять в соответствии с требованиями стандартов ЕСКД и СПДС: ГОСТ 2.301-2006, ГОСТ 2.302-2006, ГОСТ 2.303-2006; нанесение размеров по ГОСТ 2.307-2011. Рабочую документацию автомобильных дорог оформляют по ГОСТ Р 21.1101-2013, условные графические обозначения по ГОСТ 21.302-2013, ГОСТ 21.204-2020. Все таблицы и тексты на поле чертежа располагают параллельно основной надписи. Сопровождающие, чертеж, надписи оформляют в соответствии с требованиями ГОСТ 2.304-2006. При оформлении чертежей с помощью графических редакторов КОМПАС, AutoCAd дипломник может использовать один из предложенных шрифтов: ISOCPEUR или Arial. Формат текста Standart с применением функции «Курсив».

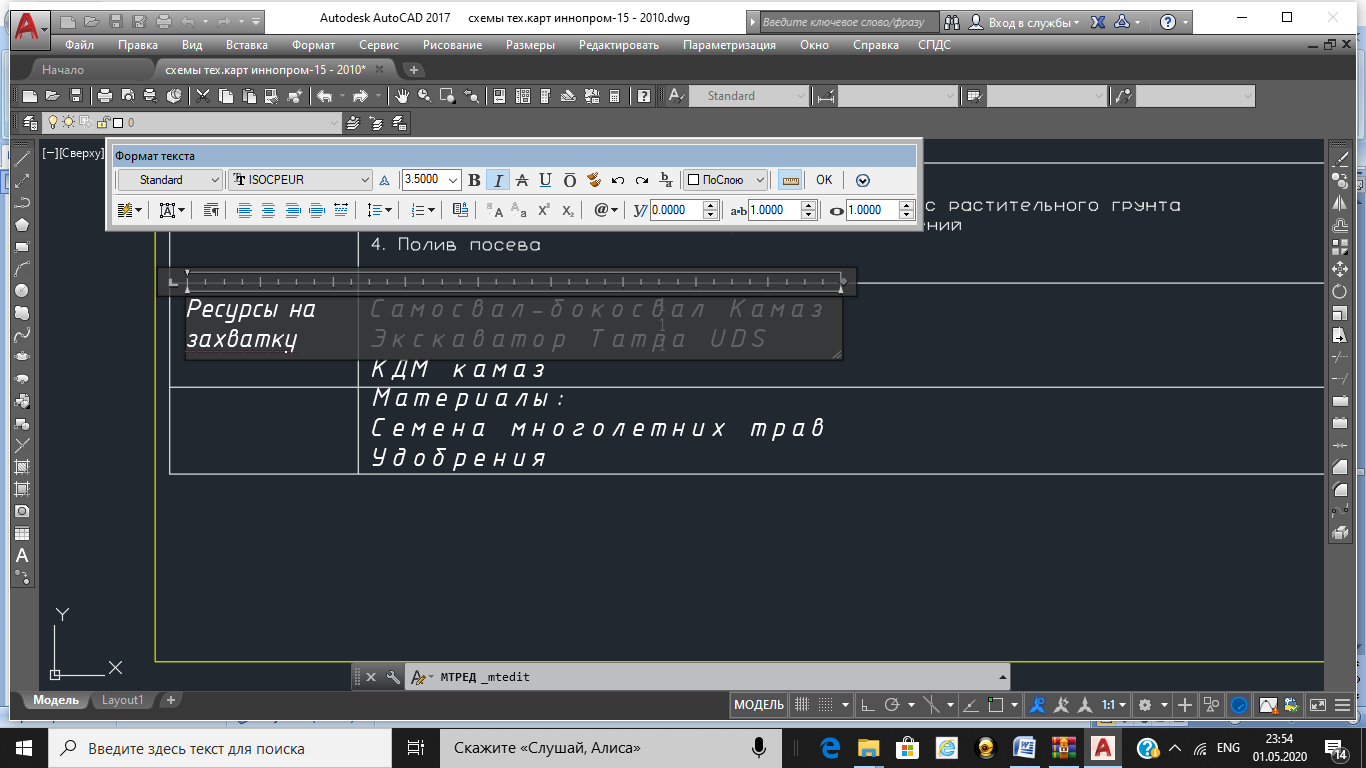

Рисунок 1 – Пример оформления чертежа шрифтом ISOCPEUR

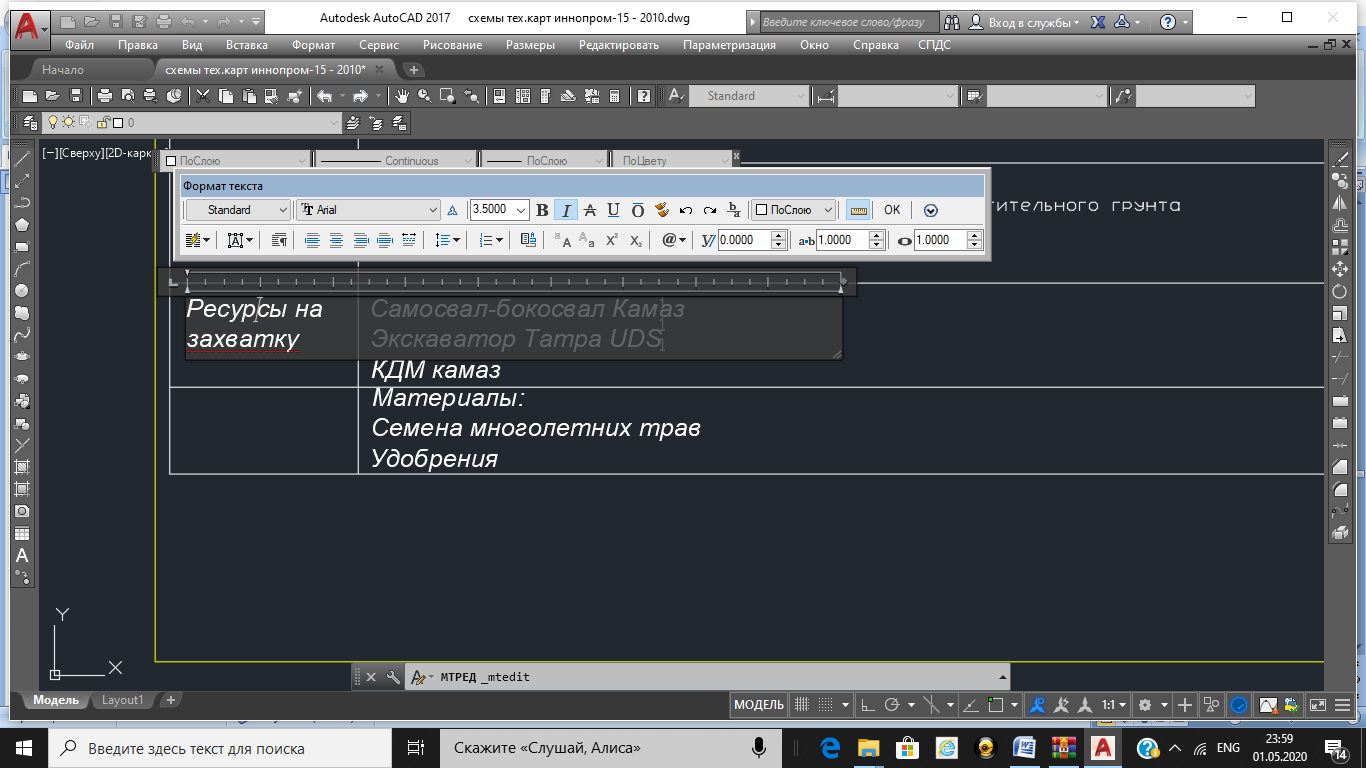

Рисунок 2 – Пример оформления чертежа шрифтом Arial

1. РЕКОМЕНДАЦИИ ПО СОСТАВЛЕНИЮ ДОКЛАДА НА ЗАЩИТУ ДИПЛОМНОГО ПРОЕКТА

Какой бы великолепной по содержанию ни была выпускная квалификационная работа, без грамотного ее представления невозможно получить высокую оценку. Ведь оценка в значительной мере выставляется и за то, как дипломник представит свою работу.

Продолжительность доклада должна составить 5-7 минут, в течение которых дипломник формулирует цель работы и на основе решения выделенных задач показывает ход работы, обосновывая выдвинутые положения и делая выводы по работе.

Дипломник должен докладывать свободно, не пользуясь подготовленным текстом доклада, который допускается иметь при себе во время выступления. В докладе должна быть приведена информация, которая имеется в выпускной квалификационной работе. Использование данных, не имеющих место в выпускной квалификационной работе, недопустимо.

Желательно, чтобы доклад был составлен таким образом, что обращалось внимание на чертежи. Основными принципами при составлении доклада являют­ся лаконичность, ясность, уместность, сдержанность, наглядность, запоминае­мость.

СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1. Электронные библиотеки России/ pdf учебники студентам [Электронный ресурс]. – Режим доступа: http://www.gaudeamus.omskcity.com/my_PDF_library.html, свободный. – Загл. с экрана.

2. Российская национальная библиотека [Электронный ресурс]. – Режим доступа: http://nlr.ru.lawcenter, свободный. – Загл. с экрана.

3. ГОСТ 2.301-2006 Единая система конструкторской документации (ЕСКД). Форматы (с Изменениями N 1, 2, 3).

4. ГОСТ 2.302-2006 Единая система конструкторской документации (ЕСКД). Масштабы (с Изменениями N 1, 2, 3).

5. ГОСТ 2.303-2006 ЕСКД. Линии (с Изменениями N 1, 2, 3).

6. ГОСТ 2.304-2006 Единая система конструкторской документации (ЕСКД). Шрифты чертежные (с Изменениями N 1, 2).

7. ГОСТ 21.204-2020 Система проектной документации для строительства (СПДС). Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта.

8. ГОСТ 2.104-2006 Единая система конструкторской документации (ЕСКД). Основные надписи (с Поправками).

9. ГОСТ 2.307-2011 Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений (с Поправками).

10. ГОСТ 21.701-2020 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации автомобильных дорог.

11. ГОСТ Р 21.101-2020 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

12. ГОСТ 21.302-2020 Система проектной документации для строительства (СПДС). Условные графические обозначения в документации по инженерно-геологическим изысканиям.

13. ГОСТ Р 7.0.100-2018 Система стандартов по информации, библиотечному и издательскому делу (СИБИД). Библиографическая запись. Библиографическое описание. Общие требования и правила составления (с Поправкой).

14. СП 34.13330.2020 Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85* (с Изменениями N 1, 2)

15. СП 131.13330.2020 "СНиП 23-01-99* Строительная климатология".

ПРИЛОЖЕНИЕ А

Пример оформления титульного листа пояснительной записки дипломного проекта (лицевая сторона)

Министерство образования и молодежной политики Свердловской области

Государственное автономное профессиональное образовательное

учреждение Свердловской области

«Екатеринбургский автомобильно-дорожный колледж»

75

ДОПУСТИТЬ К ЗАЩИТЕ

Зам. директора по учебной работе

__________________ Е.А. Санникова

«_____»_______________20__ г

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАБОТ ПО

КАПИТАЛЬНОМУ РЕМОНТУ АВТОМОБИЛЬНОЙ ДОРОГИ III КАТЕГОРИИИ

Д

Тема дипломного проекта

ипломный проект

Пояснительная записка

ДП 08.02.05.24.00 ПЗ

Номер темы диплома

Шифр специальности

Консультант по экономике Руководитель проекта

____________ И.О. Фамилия ______И.О. Фамилия

«____» ___________ 20__г. «____»_________20__ г.

Нормоконтролер Студент группы 4211

___________ И.О. Фамилия ________И. О. Фамилия

«_____» __________20__ г. «____»________20__ г.

Екатеринбург 20__

Пример оформления титульного листа пояснительной записки дипломного проекта (оборотная сторона)

СОСТАВ ПРОЕКТА

Формат	Обозначение	Наименование	Кол-во листов	№ экземпляра	Примечание
А4	ДП 08.02.05.24.00 ПЗ	Пояснительная записка		-
А4х4	ДП 08.02.05.24.01.00 СУД	Схема участка дороги	1	-
А3	ДП 08.02.05.05.24.02.00 КДО	Конструкция дорожной одежды	1	-
А3	ДП 08.02.05.24.03.00 ТСПМ	Транспортная схема поставки материалов и изделий	1	-
А4х4	ДП 08.02.05.24.04.00 ТПП	Технологический план потока	1	-
А4х4	ДП 08.02.05.24.05.00 СОМР	Схема ограждения места работ	1	-
А1	ДП 08.02.05.24.06.00 ЛКГ	Линейный календарный график	1	-
А1	ДП 08.02.05.24.07.00 ЭЧ	Экономическая часть	1	-

ПРИЛОЖЕНИЕ Б

Пример оформления содержания

СОДЕРЖАНИЕ

Введение	7
1 Общая часть	8
1.1 Описание района строительства	8
1.2 Состояние существующей дороги	9
2 Характеристика предприятия	10
2.1 Общие сведения	10
2.2 Размещение производственных баз, обеспечение материалами	11
3 Организация и технология работ по капитальному ремонту автомобильной дороги	12
3.1 Работы по капитальному ремонту	12
3.2 Ведомость объемов работ	15
3.3 Технологическая карта на устройство асфальтобетонного покрытия	18
3.4 Контроль качества и приемка работ	28
4 Экономическая часть	35
5 Техника безопасности и охрана труда при выполнении работ	54
6 Охрана окружающей среды	60
Заключение	63
Список использованных источников	64
Приложение А (название приложения)	67

ПРИЛОЖЕНИЕ В

Пример оформления таблиц

При переносе части таблицы на другую страницу в первой части таблицы под головкой указывается нумерация колонок, на следующих страницах таблица начинается с нумерации колонок таблицы. При разрыве таблицы черта, ограничивающая таблицу снизу, не проводится.

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы, например «Продолжение таблицы 1». Заголовок таблицы и надписи «Продолжение таблицы 1», выполняются шрифтом размером 14 пт. В случае окончания таблицы слева над последней частью таблицы пишут слова «Окончание таблицы» с указанием номера (обозначения) таблицы.

Таблица выделяется из текста свободной строкой сверху и снизу. Текст внутри таблицы выполняется шрифтом Times New Roman, кегль 12, межстрочный интервал - одинарный.

Таблица В1 – Операционный контроль

Основные операции, подлежащие контролю	Состав контроля	Метод и средства контроля	Режим и объем контроля	Лицо, осуществляющее контроль	Предельные отклонения от норм контролируемых параметров	Где регистрируются результаты контроля
1	2	3	4	5	6	7
Качество устройства слоев	Поперечные уклоны	Инструментальный Нивелир, нивелирная рейка, трехметровая рейка	Промер не реже, чем через каждые 100м	Геодезист, мастер	Отклонение от проектных значений не более до 0,010	Общий журнал работ Журнал технического нивелирования
	Ровность	Инструментальный Трехметровая рейка с клиновым промерником, нивелир, нивелирная рейка	Промер не реже, чем через каждые 100м	Мастер	Значение просветов в пределах до 5 мм	Общий журнал работ

Продолжение таблицы В1

1	2	3	4	5	6	7
			Через каждые 5 ± 0,2 м на расстоянии 0,5 — 1,0 м от кромки проезжей части	Геодезист	Отклонения при шаге нивелирования: 5 м — 7 (5) мм 10 м — 12 (8) мм 20 м — 24 (16)мм	Журнал технического нивелирования
	Коэффициент сцепления	Инструментальный ППК-МАДИ		Мастер	Не менее 0,45	Общий журнал работ
Качество а/б смеси	Температура а/б смеси	Лабораторный В соответствии с ГОСТ 9128-2013	В кузове каждого автомобиля-самосвала	Асфальтобетонщики V и IV разрядов	Для асфальтобетонных смесей на вязких битумах не менее 120 °С	Общий журнал работ
Укладка а/б смеси	Ширина слоя	Инструментальный Рулетка	Не реже, чем через каждые 100 м	Мастер	Отклонение от проектных значений ±10 см	Общий журнал работ
	Толщина слоя	Инструментальныйp style=»text-align: center;»/i Измерительная линейка, визирки	Не реже, чем через каждые 100 м	Мастер	Отклонение от проектных значений ±10 мм	Общий журнал работ
	Высотные отметки по оси	Инструментальный Нивелир,нивелирная рейка	Не реже, чем через каждые 100 м	Геодезист	Отклонение от проектных значений ±50 мм	Журнал технического нивелирования
Уплотнение	Коэффициент уплотнения	Лабораторный В соответствии с ГОСТ 9128-2013, ГОСТ 12801-98	В трех местах на 7000 м2	Лаборант	Не ниже 0,99 для плотных а/б из горячих смесей типов А, Б; 0,98— для пористого,высокопористого а/б	Общий журнал работ

Окончание таблицы В1

1	2	3	4	5	6	7
Качество асфальтобетона	Плотность	Лабораторный В соответствии с ГОСТ 9128-2013, ГОСТ 12801-98	В трех местах на 7000 м2	Лаборант	Продольное сопряжение должно быть ровным и плотным, а	Журнал лабораторных работ
	Качество продольных и поперечных сопряжений	Визуальный	Постоянно	Мастер	поперечное — перпендикулярно к оси	Общий журнал работ
	Прочность сцепления слоев	Визуальный	Постоянно	Мастер		Общий журнал работ

Таблица В2 - Технологическая карта на устройство однослойного покрытия

№ процессов	№ захваток	Источник обоснования норм выработки (ЕНиРы и расчеты)	Описание рабочих процессов впорядке их технологической последовательности с расчетом объемов работ	Единица измерения	Количество работ		Производи-тельность в смену	Потребность в машино-сменах		Затраты труда и заработная плата на захватку длиной 500 м
										Норма времени, чел.-ч			Заработная плата,руб.-коп.
					на захватку  580 м	на 1км		на захватку  580 м	на 1км		на единицу измерения	на полный объем работ		на единицу измерения	на полный объем работ
1	2	3	4	5	6	7	8	9	10		11	12		13	14
1	I	Е20-2-26 п.1а	Очистка существующего покрытия от пыли и грязи универсальной машиной ПМ-130 580·8=4640	м2	4640	8000	10000	0,46	9,60		0,010	46,4		1,58	7354,40
2	I	Е17-5	Подвозка и розлив битума автогудронатором ДС-53А 580·8·0,1·1,005/1000 = 1600	т	3,73	6,4	16	0,23	0,4		0,5	1,86		95,95	356,93
3	I	Расчет	Транспортировка А/Б смеси автосамосвалами Scania P 380 при дальности возки 13км. 1000·8·0,08·2,3·1,05·1,2=1076	т	1076	1854	116,6	9,20	15,90		0,06	64,56		11,98	12892,63
4	II	Е17-6 т3 п.2	Укладка А/Б смеси асфальтоукладчиком Dynapac F161-6W 580·8 = 4640	м2	4640	8000	4706,00	0,98	1,70		0,001	4,64		0,15	735,44

Окончание таблицы В2

1	2	3	4	5	6	7	8	9	10	11	12	13	14
5	II	Е17-7 п.26	Подкатка АБ покрытия легким гладковальцовым катком BOMAG BW 135 AD 5	м2	4640	8000	3200,00	1,45	2,5	0,002	9,28	0,38	1780,83
6	II	Е17-12	Окончательная проверка Ровности 580*8=4640	м2	4640	8000	588,00	-	-	0,01	46,4	1,91	8904,16
7	II	Е17-17	Укатка нижнего слоя тяжелым катком BOMAG BW 161 AD 4	м2	4640	8000	930,00	4,98	8,60	0,008	37,12	1,53	7123,33
8	II	Расчет	Снятие копирных струн 580*2=1160	м	1160	2000	1459,4	-	-	0,006	6,96	1,15	1335-62
			Итого					17,3	38,7		217,22		40483,44

ПРИЛОЖЕНИЕ Г

_{Пример оформления списка использованной литературы}

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. ГОСТ Р 7.0.100-2018 Система стандартов по информации, библиотечному и издательскому делу (СИБИД). Библиографическая запись. Библиографическое описание. Общие требования и правила составления (с Поправкой): национальный стандарт Российской Федерации: издание официальное: утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 декабря 2018 г. N 1050-ст: введен впервые: дата введения 2019-07-01 / разработан Федеральным государственным унитарным предприятием "Информационное телеграфное агентство России (ИТАР-ТАСС)", филиал "Российская книжная палата", Федеральным государственным бюджетным учреждением "Российская государственная библиотека", Федеральным государственным бюджетным учреждением "Российская национальная библиотека". - Москва: Стандартинформ, 2019 – 124 с.

2. СП 34.13330.2020 Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85* (с Изменениями N 1, 2): издание официальное: утвержден и введен  приказом Министерства регионального развития Российской Федерации (Минрегион России) от 30 июня 2012 г. N 266: переиздание: дата введения 2013-07-01 / разработан Открытым акционерным обществом "СоюздорНИИ" - Москва: Стандартинформ, 2019 – 111 с.

3. Бондарева, Э. Д. Изыскания и проектирование автомобильных дорог: Учебное пособие для СПО / Э. Д. Бондарева, М. П. Клековкина. - 2-е изд., испр. и доп. — М.: Издательство Юрайт, 2018. – 210 с.

4. Грушко, И.М. Дорожно-строительные материалы: Учеб. для вузов / И.М. Грушко, И.В. Королев, И.М. Борщ, Г.М. Мищенко. – 2-е изд., перераб. и доп. – М.: Транспорт, 1991. – 357 с.

5. Аксарина, Н.А. Технология подготовки научного текста [Электронный ресурс] : учеб.-метод. пособие /Н.А. Аксарина. – М.: ФЛИНТА, 2015. – 112 с. – Режим доступа: https://e.lanbook.com/book/74575. – Загл. с экрана.

6. Российская национальная библиотека [Электронный ресурс]. – Режим доступа: http://nlr.ru.lawcenter, свободный. – Загл. с экрана.

7. ……….

ГАПОУ СО ЕАДК ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАБОТ ПО РЕМОНТУ АВТОМОБИЛЬНОЙ ДОРОГИ III КАТЕГОРИИ Тема дипломного проекта Д Шифр специальности П 08.02.05.24.00 ПЗ 75 Номер темы Руководитель дипломного проектирования И.О. Фамилия Дипломник И.О. Фамилия Инв. №_______

ПРИЛОЖЕНИЕ Д

П

100

ример оформления обложки дипломного проекта

27
