МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

САМОСТОЯТЕЛЬНОЙ РАБОТЫ
МДК01 01. Раздел 2 ТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ

для специальности 08.02.07 Монтаж и эксплуатация внутренних

сантехнических устройств, кондиционирования воздуха и вентиляции.

Составитель: Ткаченко Т.Д.

Краснокамск 2018

Пояснительная записка

Методические рекомендации по выполнению самостоятельной работы по

МДК01.01 Раздел 2 «Технические измерения» разработаны в соответствии с рабочей программой МДК01.01.«Реализация технологических процессов монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

Содержание методических рекомендаций по выполнению самостоятельной работы соответствует требованиям Федерального государственного стандарта среднего профессионального образования.

По учебному плану в соответствии с рабочей программой при изучении «Технических измерений» предусмотрено 21 час самостоятельной работы.

Целью методических рекомендаций является обеспечение эффективности аудиторной и внеаудиторной самостоятельной работы студентов при изучении дисциплины.

Задачами методических рекомендаций по самостоятельной работе являются:

- активизация самостоятельной работы студентов;

- содействие развития творческого отношения к данной дисциплине;

- выработка умений и навыков работы с литературой.

Функцией методических рекомендаций по самостоятельной работе являются: определение содержания работы студентов по овладению программным материалом.

Самостоятельные работы по 2 разделу( «Технические измерения») ПМ02.01. «Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха» направлены на формирование общих и профессиональных компетенций:

ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.

ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.

ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.

ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.

ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности.

ОК 6. Работать в коллективе и в команде, эффективно общаться с коллегами, руководством, потребителями.

ОК 7. Брать на себя ответственность за работу членов команды (подчиненных), за результат выполнения заданий.

ОК 8. Самостоятельно определять задачи профессионального и личностного развития, заниматься самообразованием, осознанно планировать повышение квалификации.

ОК 9. Ориентироваться в условиях частой смены технологий в профессиональной деятельности.

ПК 1.1. Организовывать и выполнять подготовку систем и объектов к монтажу.

ПК 1.2. Организовывать и выполнять монтаж систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

ПК 1.3. Организовывать и выполнять производственный контроль качества монтажных работ.

ПК 1.4. Выполнять пусконаладочные работы систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирование воздуха.

ПК 1.5. Осуществлять руководство другими работниками в рамках подразделения при выполнении работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

В результате изучения профессионального модуля ПМ01«Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха» , раздела №2 Технические измерения -МДК01.01 обучающийся должен:

уметь:

выбирать и пользоваться контрольно-измерительным инструментом;

знать:

виды контрольно-измерительных инструментов и приборов

Сроки выполнения и виды отчётности самостоятельной работы определяются преподавателем и доводятся до сведения студентов.

ПЕРЕЧЕНЬ ВНЕАУДИТОРНЫХ САМОСТОЯТЕЛЬНЫХ РАБОТ СТУДЕНТОВ

2 раздела МДК01 01» ТЕХНИЧЕСКИЕ ИЗМЕРЕНИЯ» для специальности СПО 08.02.07 Монтаж и эксплуатация внутренних

сантехнических устройств, кондиционирования воздуха и вентиляции.

Общие положения о самостоятельной работе студентов по

Техническим измерениям.

Самостоятельная работа– это педагогически управляемый процесс самостоятельной деятельности обучающихся, обеспечивающий реализацию целей и задач по овладению необходимым объемом знаний, умений и навыков, опыта творческой работы и развитию профессиональных интеллектуально-волевых, нравственных качеств будущего специалиста. Самостоятельная работа студентов по разделу МДК01 01 является важной составной частью учебно-воспитательного процесса и имеет целью: закрепить и углубить знания, полученные на теоретических и практических занятиях; выполнить контрольное задание (контрольную работу); теоретическую подготовку к практическим занятиям; подготовиться к предстоящему зачёту по разделу; формировать самостоятельность и инициативу в поиске и приобретении знаний, а также умения и навыки обработки результатов наблюдений. Основным и преимущественным видом самостоятельной работы обучающихся, является их работа с рекомендованной литературой, направленная на освоение программы курса. Самостоятельная работа должна носить систематический и непрерывный характер в течение всего семестра (периода между сборами). Время для самостоятельной работы отводится каждым обучающимся, исходя из фактического уровня знаний, умений и навыков по курсу. При этом на разовое изучение учебного материала желательно выделять не менее одного часа. Выделяют два вида самостоятельной работы :

- аудиторная, выполняется на занятиях под руководством преподавателя и по его заданию; - внеаудиторная, выполняется студентом по заданию преподавателя, но без его непосредственного участия.

Основные виды внеаудиторной самостоятельной работы обучающихся при изучении Технических измерений- работа с учебником;

- конспектирование отдельного вопроса пройденной темы;

- работа со справочной литературой;

- подготовка сообщений к выступлению на уроке;

- подготовка рефератов;

- использование Интернета.

Самостоятельная работа обучающихся проводится с целью:

-систематизации и закрепления полученных знаний и практических умений и навыков обучающихся;

- углубления и расширения теоретических знаний;

- формирования умений использовать специальную, справочную литературу, Интернет;

- развития познавательных способностей и активности студентов, творческой инициативы, самостоятельности, ответственности и организованности;

- формирования самостоятельности мышления, способностей к саморазвитию, самосовершенствованию и самореализации;

- развития исследовательских знаний.

Время на внеаудиторную самостоятельную работу обучающихся берется в расчете 30% от всего учебного времени, отведенного на изучение раздела.

Критериями оценки результатов внеаудиторной самостоятельной работы студента являются:

- уровень освоения студентом учебного материала;

- обоснованность и четкость изложения ответа;

- оформление материала в соответствии с требованиями.

Самостоятельные работы и индивидуальные задания, тесты – виды работы, обеспечивающие повышение уровня самостоятельной деятельности студентов

Наиболее распространенной формой работы, обеспечивающей повышение самостоятельной деятельности студентов, являются самостоятельные работы и индивидуальные задания. По своему дидактическому назначению самостоятельные работы и индивидуальные задания можно разбить на два основных вида: обучающие и контролирующие. На уроках самостоятельных работ и индивидуальных заданий разных видов. Они составляют дидактические материалы, которые являются составной частью комплексного методического обеспечения дисциплины. Тесты обеспечивают информацию по ряду качественных характеристик знаний и умений студентов. Тестовые задания удобно использовать при организации самостоятельной работы в режиме самоконтроля, при повторении учебного материала. Тестовые задания с выбором ответов особенно ценны тем, что каждому студенту дается возможность четко представить себе объем обязательных требований к овладению знаниями по теме (нескольким темам, всей дисциплине), объективно оценить свои успехи, получить конкретные указания для дополнительной и индивидуальной работы.

Составление презентации

Презентация (от английского слова - представление) – это набор цветных картинок- слайдов на определенную тему, который хранится в файле специального формата с расширением РР. Термин «презентация» (иногда говорят «слайд-фильм») связывают, прежде всего, с информационными и рекламными функциями картинок, которые рассчитаны на определенную категорию зрителей (пользователей).

Удачная и качественная презентация будет влиять на ваш положительный имидж. Презентация это визитная карточка. Эта технология позволяет визуально воспринимать вашу работу. Любая технология, в том числе и создание презентаций, компьютерной или другой, имеет свои правила, принципы, приемы.

Надо понимать, что презентация – это не отчет о проделанной работе, к которой мы давно привыкли и которые научились составлять. Независимо от носителей, на которых она выполнена, презентация включает в себя и некоторые элементы отчетности (статистические данные), и элементы анализа, экспертной оценки, а также – прогнозирования, перспективного планирования и многое другое, что зависит от конкретных целей и задач. Что такое компьютерная презентация?

Мультимедийная компьютерная презентация – это:

- динамический синтез текста, изображения, звука;

- яркие и доходчивые образы;

- самые современные программные технологии интерфейса;

- интерактивный контакт докладчика с демонстрационным материалом;

- мобильность и компактность информационных носителей и оборудования;

- способность к обновлению, дополнению и адаптации информации;

- невысокая стоимость.

Подготовленную презентацию можно выпустить и отдельным печатным изданием, оформив его соответствующим образом, а можно представить в виде авторского электронного издания. Если есть возможность, можно опубликовать презентацию на страницах журналов и газет или выставить на сайт в Интернет-пространстве. В чем достоинство презентаций?

Последовательность изложения. При помощи слайдов, сменяющих друг друга на экране, удержать внимание аудитории гораздо легче, чем бегая с указкой меж развешанных по всему залу плакатов. В отличие же от обычных слайдов, пропускаемых через диапроектор, компьютерные позволяют быстро вернуться к любому из уже рассмотренных вопросов или вовсе изменить последовательность изложения.

Конспект. Презентация — это не только то, что видит и слышит аудитория, но и заметки для выступающего: о чем не забыть, как расставить акценты. Эти заметки видны только докладчику: они выводятся на экран управляющего компьютера.

Мультимедийные эффекты. Слайды презентации - не просто изображение. В нем, как и в любом компьютерном документе, могут быть элементы анимации, аудио- и видеофрагменты

10 эффективных советов как правильно делать презентацию.

Копируемость. Копии электронной презентации создаются мгновенно и ничем не отличаются от оригинала. При желании слушатели могут получить все показанные материалы. Транспортабельность. Материал с презентацией гораздо компактнее свертка плакатов и гораздо меньше пострадает от частых путешествий то на одно, то на другое «мероприятие». Более того, файл презентации можно переслать по электронной почте, а если есть необходимость и оборудование - и вовсе перенести выступление в Интернет и не тратить время на разъезды».

Этапы работы над презентацией

Подготовка

Подготовка презентации начинается с планирования. В общем виде этапы первоначальной подготовки выглядят так.

Определение содержания презентации, тематика, целевое и зрительское (читательское) назначение. Определение условий, которые помогут обеспечить работу над презентацией. Изучение теоретического материала по технологии компьютерной презентации, уточнение возможностей версии программы, имеющейся у вас.

Разработка модели и структуры презентации. Определение механизма работы над ней.

Работая над созданием презентации, следует помнить о возрастных особенностях и интересах той категории пользователей, которой адресован ваш продукт. Определите, какие цели вы ставите и решаете в процессе работы: презентация должна помочь в решении конкретных профессиональных задач. В зависимости от того, каких именно - вы будете выстраивать зрительный ряд.

Сначала вы можете зафиксировать весь ход работы с помощью ручки и бумаги. Тщательно обдумайте и распишите содержание презентации. Решите мультимедийную часть презентации: количество слайдов, графических изображений, диаграмм, сканированных изображений, ссылок на интернет-ресурсы, звуковых файлов, видеороликов и т.д.

1 шаг. Целеполагание. Определяем, с какой целью мы проводим презентацию. Например

 Презентация как итоговая форма отчета о вашей деятельности.

 Презентация как обучающая технология.

 Презентация как средство привлечения к чтению.

2 шаг. Аудитория и задачи. В зависимости от того, кому адресована презентация, определяем и ее задачи. Например.

 Отчет о практической работе

 Сообщение нового материала

 Презентовать курсовой, дипломный проект

 Презентация для представления доклада на конференции

3 шаг. Предмет презентации (что презентуем?).

4 шаг. Моделирование и структура. Когда мы решили, что именно будет составлять содержание презентации, подготовленный материал надо систематизировать и «упаковать» в отдельные блоки, которые будут состоять из собственно текста (только небольшого по объему!), схем, графиков, таблиц, фотографий и т.д.

5 шаг. Элементы, дополняющие содержание презентации, тоже требуют продумывания заранее.

 Иллюстративный ряд. Иллюстрации типа «картинка», фотоиллюстрации, схемы, картины, графики, таблицы, диаграммы, видеоролики.

 Звуковой ряд. Музыкальное или речевое сопровождение, звуковые эффекты.

 Анимационный ряд. Это картинки с движением: фигурки, «ожившие» схемы и «растущие» диаграммы.

 Цветовая гамма. Общий тон и цветные заставки, иллюстрации, линии должны сочетаться между собой и не противоречить смыслу и настроению презентации.

 Шрифтовой ряд. Выбрать шрифты желательно, не увлекаясь их затейливостью и разнообразием. Чем больше разных шрифтов вы используете, тем труднее воспринимаются ваши слайды. Однако надо продумать шрифтовые выделения, их подчиненность и логику. Стиль основного шрифта тоже важен. В любом случае выбранные вами шрифты должны легко восприниматься на первый взгляд.

 Специальные эффекты. Возможности спецэффектов вы увидите при знакомстве с программой. Важно, чтобы в вашей презентации они не отвлекали внимание на себя, а лишь усиливали главное. Естественно, каждый специалист будет изменять элементы содержания презентации, что- то исключать или вносить свое.

Некоторые правила организации материала в презентации.

Подача: как презентовать и готовиться.

1. Центр внимания на докладчика. Необходимо понимать - на презентацию люди пришли выслушать вас, а не прочитать вместе с вами надписи на ваших слайдах. Не подсовывайте им презентацию. Если вы показываете новый продукт - покажите новый продукт. Если вы презентуете новый станок - покажите его фотографии. Если вам нечего показать, или показать что-то в живую очень сложно, соберите презентацию. и запомните: Презентация – это вы и ваш рассказ, то, что показывается на стене - это дополнительные материалы.
2. Принцип "10/20/30". Впервые это принцип описан капиталистом силиконовой долины, Гаем Каваски. Суть принципа:

- 10 слайдов в презентации;

- 20 минут времени на презентацию;

- 30-м шрифтом набран текст на слайдах.

3. Главное внимание главным вещам. Определите 10 главных идей, мыслей, выводов, которые вы хотите донести до слушателей и на основании них составьте презентацию. Ни в коем случае не включайте в презентацию дополнительную информацию - ей место в раздаточном материале либо в ваших словах. На слайдах должно быть только самое главное. Когда готовитесь к презентации чувствуйте себя продавцом того, что вы презентуете. Ваши идеи, мысли, выводы - это ваш товар, от того как вы его презентуете, зависит ваш успех.

Контент: что презентовать.

4. Презентация - это не документ. Всегда следуйте правилу: Презентации делать в PowerPoint, а документы в Word. Хотите донести до слушателей текст доклада, включите его в отдельный Word-файл и прикрепите к докладу. В презентацию включайте только ту информацию, которая поможет слушателям лучше воспринять материал.

5. Информация, а не данные. Вы знаете чем данные отличаются от информации ? Данные - это набор цифр, фактов, они не пригодны для принятия решения. Информация - это проработанные данные, представленные в удобном для восприятия виде, для принятия решения. Таблица с кучей цифр и названиями колонок в презентации - это данные, а не информация для принятия решения. Информацией для размещения в презентации может быть диаграмма, на которой было-бы видно разницу между какими-то показателями. Диаграмму надо подписать. Вывод: если мы хотим, чтобы наша презентация была понятной, доступной и качественной мы включаем в неё исключительно информацию, а не данные.

6. Итоговый слайд.  Это слайд служит для лучшего запоминания материала. Поэтому всегда делайте итоговый слайд, в котором вы фиксируете внимание людей на главном «сообщении», которое вы хотите донести до слушателей своей презентацией. Если в презентации несколько тем, делайте итоговый слайд после каждой из тем, а в конце презентации сделайте суммарный итоговый слайд - это на 100% позволит вам обеспечить восприятие аудиторией главных моментов вашей презентации. Визуализация: как лучше всего показать то, что презентуешь.
7. Правило – «Схема, рисунок, график, таблица, текст». Именно в такой последовательности. Как только вы сформулировали то, что хотите донести до слушателей в каком-то конкретном слайде, сначала подумайте а как это представить в виде схемы ? Не получается как схему, подумайте как показать это рисунком, графиком, таблицей. Используйте текст в презентациях, только если все предыдущие способы отображения информации вам не подошли.

8. Правило «5 объектов на слайде». Не нужно создавать кашу на слайде. Человек способен одновременно помнить 7 ± 2 элементов. Поэтому при размещении информации на слайде старайтесь, чтобы в сумме слайд содержал всего 5 элементов. Если это схема, то попробуйте упростить её до 5 элементов. Не получилось - группируйте элементы так, чтобы визуально в схеме выделялось 5 блоков.  Инструмент: что помогает в создании презентации.
9. Microsoft Power Point. Простая и удобная программа стала едва-ли не лучшим способом ярко и понятно донести свои идеи или достижения до любой аудитории. Если вы умеете пользоваться Word, то для вас не составит труда разобраться с PowerPoint. При создании презентации используйте Корпоративные шаблоны для PowerPoin. На сайте YouTube.com по запросу «PowerPoint» вы найдете огромное количество обучающего видео по работе с данной программой.
10. Одна картинка заменяет 1000 слов. При подготовке презентации вам понадобятся картинки. Используйте сервисы поиска картинок Google.Images и Яндекс.Картинки для того, чтобы найти необходимую вам картинку. Просто вводите в строку поиска название того, что вам необходимо и система предложит вам различные варианты изображений.
Эти десять простых и действенных советов и правил помогут создавать качественные презентации и эффективно их презентовать. Для закрепления предлагаю вам небольшую схему, которую можно распечатать и использовать при подготовке презентации, или просто повесить на стену, чтобы лучше запомнить принципы эффективной презентации.

Основные сведения об измерительных средствах.

Для измерения и проверки размеров деталей любому специалисту приходится пользоваться различными измерительными инструментами. Для не очень точных измерений пользуются измерительными линейками, кронциркулями и нутромерами, а для более точных — штангенциркулями, микрометрами, калибрами и т. д.

1. Измерительная линейка. Кронциркуль. Нутромер

Измерительная линейка (рис. 1) служит для измерения длины деталей и уступов на них. Наиболее распространены стальные линейки длиной от 150 до 300 мм с миллиметровыми делениями.

Рис.1 – Измерительная линейка

Длину измеряют, непосредственно прикладывая линейку к обрабатываемой детали. Начало делений или нулевой штрих совмещают с одним из концов измеряемой детали и затем отсчитывают штрих, на который приходится второй конец детали.

Возможная точность измерений с помощью линейки 0,25—0,5 мм.

Рис.2 – кронциркуль: а – обыкновенный; б - пружинный

Кронциркуль (рис. 2) — наиболее простой инструмент для грубых измерений наружных размеров обрабатываемых деталей. Кронциркуль состоит из двух изогнутых ножек, которые сидят на одной оси и могут вокруг нее вращаться. Разведя ножки кронциркуля несколько больше измеряемого размера, легким постукиванием об измеряемую деталь или какой-нибудь твердый предмет сдвигают их так, чтобы они вплотную касались наружных поверхностей измеряемой детали. Способ переноса размера с измеряемой детали на измерительную линейку показан на рис.3.

На рис.2, б показан пружинный кронциркуль. Его устанавливают на размер при помощи винта и гайки с мелкой резьбой.

Пружинный кронциркуль несколько удобнее простого, так как сохраняет установленный размер.

Рис.3 - Определение размера кронциркулем по измерительной линейки

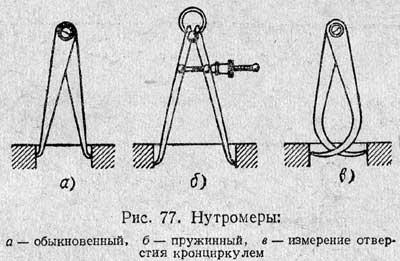

Нутромер. Для грубых измерений внутренних размеров служит нутромер, изображенный на рис.4, а, а также пружинный нутромер (рис.4, б). Устройство нутромера сходное устройством кронциркуля; сходно также и измерение этими инструментами. Вместо нутромера можно пользоваться кронциркулем, заводя его ножки одна за другую, как показано на рис.4, в.

Точность измерения кронциркулем и нутромером можно довести до 0,25 мм.

Рис.4 – Нутромеры: а – обыкновенный; б – пружинный; в – измерение отверстия кронциркулем

2. Штангенциркуль с точностью отсчета 0,1 мм

Точность измерения измерительной линейкой, кронциркулем, нутромером, как уже указывалось, не превышает 0,25 мм. Более точным инструментом является штангенциркуль (рис.5), которым можно измерять как наружные, так и внутренние размеры обрабатываемых деталей. При работе на токарном станке штангенциркуль используется также для измерения глубины выточки или уступа.

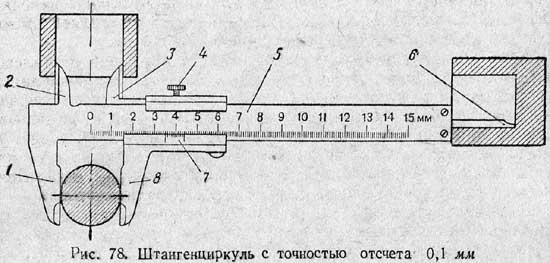

Рис.5 – Штангенциркуль с точностью измерения 0,1 мм

Штангенциркуль состоит из стальной штанги (линейки) 5 с делениями и губок 1, 2, 3 и 8. Губки 1 и 2 составляют одно целое с линейкой, а губки 8 и 3 — одно целое с рамкой 7, скользящей по линейке. С помощью винта 4 можно закрепить рамку на линейке в любом положении.

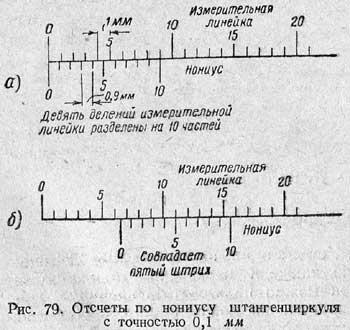

Рис.6 – Отсчет по нониусу штангенциркуля (0,1 мм)

Для измерения наружных поверхностей служат губки 1 и 8, для измерения внутренних поверхностей — губки 2 и 3, а для измерения глубины выточки —-стержень 6, связанный с рамкой 7.

На рамке 7 имеется шкала со штрихами для отсчета дробных долей миллиметра, называемая нониусом. Нониус позволяет производить измерения с точностью 0,1 мм (десятичный нониус), а в более точных штангенциркулях — с точностью 0,05 и 0,02 мм.

Устройство нониуса. Рассмотрим, каким образом производится отсчет по нониусу у штангенциркуля с точностью 0,1 мм. Шкала нониуса (рис.6) разделена на десять равных частей и занимает длину, равную девяти делениям шкалы линейки, или 9 мм. Следовательно, одно деление нониуса составляет 0,9 мм, т. е. оно короче каждого деления линейки на 0,1 мм.

Если сомкнуть вплотную губки штангенциркуля, то нулевой штрих нониуса будет точно совпадать с нулевым штрихом линейки. Остальные штрихи нониуса, кроме последнего, такого совпадения иметь не будут: первый штрих нониуса не дойдет до первого штриха линейки на 0,1 мм; второй штрих нониуса не дойдет до второго штриха линейки на 0,2 мм; третий штрих нониуса не дойдет до третьего штриха линейки на 0,3 мм и т. д. Десятый штрих нониуса будет точно совпадать с девятым штрихом линейки.

Если сдвинуть рамку таким образом, чтобы первый штрих нониуса (не считая нулевого) совпал с первым штрихом линейки, то между губками штангенциркуля получится зазор, равный 0,1 мм. При совпадении второго штриха нониуса со вторым штрихом линейки зазор между губками уже составит 0,2 мм, при совпадении третьего штриха нониуса с третьим штрихом линейки зазор будет 0,3 мм и т. д. Следовательно, тот штрих нониуса, который точно совпадет с каким-либо штрихом линейки, показывает число десятых долей миллиметра.

При измерении штангенциркулем сначала отсчитывают целое число миллиметров, о чем судят по положению, занимаемому нулевым штрихом нониуса, а затем смотрят, с каким штрихом нониуса совпал штрих измерительной линейки, и определяют десятые доли миллиметра.

На рис. 79, б показано положение нониуса при измерении детали диаметром 6,5 мм. Действительно, нулевой штрих нониуса находится между шестым и седьмым штрихами измерительной линейки, и, следовательно, диаметр детали равен 6 мм плюс показания нониуса. Далее мы видим, что с одним из штрихов линейки совпал пятый штрих нониуса, что соответствует 0,5 мм, поэтому диаметр детали составит 6 + 0,5 = 6,5 мм.

3. Штангенглубиномер

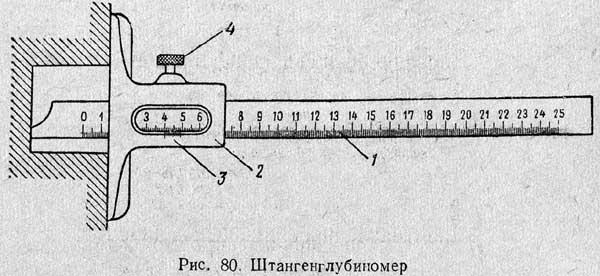

Для измерения глубины выточек и канавок, а также для определения правильного положения уступов по длине валика служит специальный инструмент, называемый штангенглубиномером (рис.7). Устройство штангенглубиномера сходно с устройством штангенциркуля. Линейка 1 свободно перемещается в рамке 2 и закрепляется в ней в нужном положении при помощи винта 4. Линейка 1 имеет миллиметровую шкалу, по которой при помощи нониуса 3, имеющегося на рамке 2, определяется глубина выточки или канавки, как показано на рис. 80. Отсчет по нониусу ведется так же, как и при измерении штангенциркулем.

Рис.7 - Штангенглубиномер

4. Прецизионный штангенциркуль

Для работ, выполняемых с большей точностью, применяют прецизионный (т.е. точный) штангенциркуль.

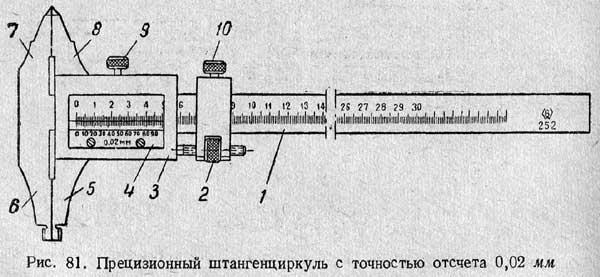

На рис.8 изображен прецизионный штангенциркуль завода им. Воскова, имеющий измерительную линейку длиной 300 мм и нониус.

Рис.8 - Прецизионный штангенциркуль с точность отсчета 0,02 мм

Прецизионной штангенциркуль (рис. 8 и 10) состоит из линейки 1 с губками 6 и 7. На линейке нанесены деления. По линейке 1 может передвигаться рамка 3 с губками 5 и 8. К рамке привинчен нониус 4. Для грубых измерений передвигают рамку 3 по линейке 1 и после закрепления винтом 9 производят отсчет. Для точных измерений пользуются микрометрической подачей рамки 3, состоящей из винта и гайки 2 и зажима 10. Зажав винт 10, вращением гайки 2 подают микрометрическим винтом рамку 3 до плотного соприкосновения губки 8 или 5 с измеряемой деталью, после чего производят отсчет.

Длина шкалы нониуса (рис.9, а) равна 49 делениям измерительной линейки, что составляет 49 мм. Эти 49 мм точно разделены на 50 частей, каждая из которых равна 0,98 мм. Так как одно деление измерительной линейки равно 1 мм, а одно деление нониуса равно 0,98 мм, то можно сказать, что каждое деление нониуса короче каждого деления измерительной линейки на 1,00—0,98 = = 0,02 мм. Эта величина 0,02 мм обозначает ту точность, которую может обеспечить нониус рассматриваемого прецизионного штангенциркуля при измерении деталей.

Рис.9 Отсчеты по нониусу штангенциркуля с точность отсчета 0,02 мм

При измерении прецизионным штангенциркулем к количеству целых миллиметров, которое пройдено нулевым штрихом нониуса, надо прибавлять столько сотых долей миллиметра, сколько покажет штрих нониуса, совпавший со штрихом измерительной линейки. Например (см. рис.9, б), по линейке штангенциркуля нулевой штрих нониуса прошел 12 мм, а его 12-й штрих совпал с одним из штрихов измерительной линейки. Так как совпадение 12-го штриха нониуса означает 0,02 х 12 = 0,24 мм, то измеряемый размер равен 12,0 + 0,24 = 12,24 мм.

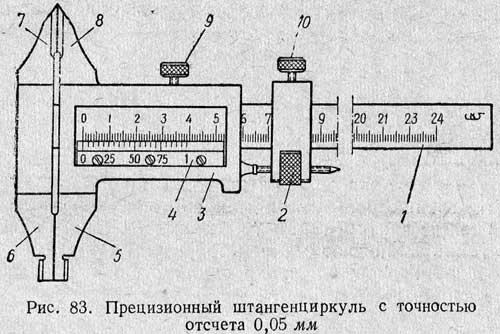

На рис.10 изображен прецизионный штангенциркуль завода «Калибр» с точностью отсчета 0,05 мм.

Рис.10 - Прецизионный штангенциркуль с точность отсчета 0,05 мм

Длина нониусной шкалы этого штангенциркуля, равная 39 мм, разделена на 20 равных частей, каждая из которых принимается за пять. Поэтому против пятого штриха нониуса стоит цифра 25, против десятого — 50 и т. д. Длина каждого деления нониуса равна

Из рис.9,а видно, что при сомкнутых вплотную губках штангенциркуля только нулевой и последний штрихи нониуса совпадают со штрихами линейки; остальные же штрихи нониуса такого совпадения иметь не будут.

Если сдвинуть рамку 3 до совпадения первого штриха нониуса со вторым штрихом линейки, то между измерительными поверхностями губок штангенциркуля получится зазор, равный 2—1,95 = = 0,05 мм. При совпадении второго штриха нониуса с четвертым штрихом линейки зазор между измерительными поверхностями губок будет равен 4—2 X 1,95 = 4 — 3,9 = 0,1 мм. При совпадении третьего штриха нониуса со следующим штрихом линейки зазор составит уже 0,15 мм.

5. Микрометр

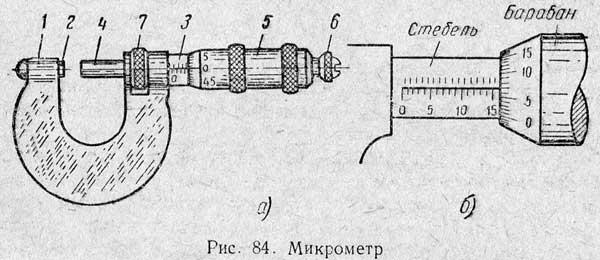

Микрометр (рис.11) применяется для точного измерения диаметра, длины и толщины обрабатываемой детали и дает точность отсчета в 0,01 мм. Измеряемая деталь располагается между неподвижной пяткой 2 и микрометрическим винтом (шпинделем) 3. Вращением барабана 6 шпиндель удаляется или приближается к пятке.

Рис.11 - Микрометр

Для того чтобы при вращении барабана не могло произойти слишком сильного нажатия шпинделем на измеряемую деталь, имеется предохранительная головка 7 с трещоткой. Вращая головку 7, мы будем выдвигать шпиндель 3 и поджимать деталь к пятке 2. Когда это поджатие окажется достаточным, при дальнейшем вращении головки ее храповичок будет проскальзывать и будет слышен звук трещотки. После этого прекращают вращение головки, закрепляют при помощи поворота зажимного кольца (стопора) 4 полученное раскрытие микрометра и производят отсчет.

Для производства отсчетов на стебле 5, составляющем одно целое со скобой 1 микрометра, нанесена шкала с миллиметровыми делениями, разделенными пополам. Барабан 6 имеет скошенную фаску, разделенную по окружности на 50 равных частей. Штрихи от 0 до 50 через каждые пять делений отмечены цифрами. При нулевом положении, т. е. при соприкосновении пятки со шпинделем, нулевой штрих на фаске барабана 6 совпадает с нулевым штрихом на стебле 5.

Механизм микрометра устроен таким образом, что при полном обороте барабана шпиндель 3 переместится на 0,5 мм. Следовательно, если повернуть барабан не на полный оборот, т. е. не на 50 делений, а на одно деление, или   часть оборота, то шпиндель переместится на   Это и есть точность отсчета микрометра. При отсчетах сначала смотрят, сколько целых миллиметров или целых с половиной миллиметров открыл барабан на стебле, затем к этому прибавляют число сотых долей миллиметра, которое совпало с линией на стебле.

На рис. 84 справа показан размер, снятый микрометром при измерении детали; необходимо сделать отсчет. Барабан открыл 16 целых делений (половинка не открыта) на шкале стебля. С линией стебля совпал седьмой штрих фаски; следовательно, будем иметь еще 0,07 мм. Полный отсчет равен 16 + 0,07 = 16,07 мм.

На рис.12 показано несколько измерений микрометром.

Рис.12 – Примеры отсчетов по шкале микрометра

Следует помнить, что микрометр — точный инструмент, требующий бережного отношения; поэтому, когда шпиндель слегка коснулся поверхности измеряемой детали, не следует больше вращать барабан, а для дальнейшего перемещения шпинделя вращать головку 7 (рис.11), пока не последует звук трещотки.

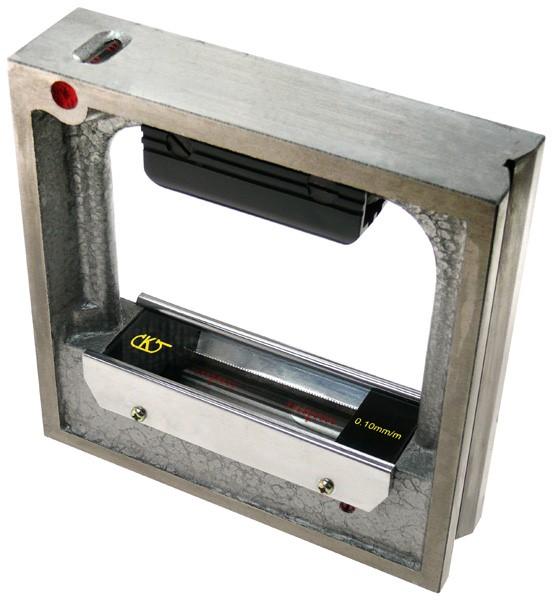

 Уровень рамный

Уровень рамный выпускается по ГОСТ 9392 предназначен для измерения отклонения от горизонтального и вертикального положения плоских и цилиндрических поверхностей. Применяется во всех отраслях машиностроительного комплекса.

Производство рамного уровня осуществляется в соответствии с государственным стандартом № 9392, область применения – все отрасли машиностроительного производства. Применяется уровень рамный для контроля горизонтального или вертикального положения плоской или цилиндрической поверхности, кроме того, с его помощью можно проверять прямолинейность и плоскостность расположенной по горизонтали плоской или цилиндрической поверхности. Благодаря рамному уровню с призматической поверхностью и надежной установкой на измеряемых поверхностях, обеспечивается высокая точность измерений.

Контроль точности и погрешностей можно осуществлять, ориентируясь на штрихи ампулы. Все типоразмеры от 150 до 300 с шагом в 50 мм имеют цену деления в две сотых или пять сотых миллиметра. Все уровни из качественной стали, но каждое измерение может потребовать свой прибор, который гарантирует точность и качество. При выборе наиболее подходящего для данного измерения разновидности рамного уровня особое значение следует обратить на степень точности, доступный измерениям при помощи данного прибора. Для защиты от повреждений уровень упаковывается изготовителем в специальный кейс.

 Уровень брусковый

Уровень брусковый выпускается по ГОСТ 9392 предназначен для измерения отклонения от горизонтального положения плоских и цилиндрических поверхностей. При измерении плоских поверхностей уровень базируется на плоскую измерительную поверхность основания, при измерении цилиндрических поверхностей на призматические канавки основания.

Применяется во всех отраслях машиностроительного комплекса.

Бруски-уровни – это средства для контроля горизонтальности плоской или цилиндрической поверхности, а также ими проверяют прямолинейность и плоскостность плоской и цилиндрической поверхности при достаточно высокой точности. Для отсчета на ампуле имеются штрихи, по которым выставляется на ноль, а сам уровень брусковый имеет призматическую опорную поверхность. Шкала делений имеют градацию в 0,02 или 0,05мм, брусковые уровни есть типоразмеров от 100 до 300 мм с шагом в 50 (соответственно и наименования будут от УС1 до УС6). Они не заменимы в строительстве, машиностроении и в других отраслях, при их помощи контролируется качество простого или сложного строительства и монтажа, изготавливаются по ГОСТу 9392-89.

Также применяются при геодезических, строительных, монтажных и астрономических работах (измерениях) прибор, которым проверяется горизонтальность линий и ровность поверхности для малых отклонений, его называют уровень. Основной функциональной частью уровня является ампула из стекла, которая наполнена эфиром или спиртом, с наличием внутри небольшого пустоты. Эта пустота создает пузырек, который и является отмеряющим знаком уровня. Если плоскость горизонтальная с достаточной долей точности, то пузырек будет находиться точно посередине.

Контрольные вопросы.

1.Из каких деталей состоит штангенциркуль с точностью 0,1 мм?

2.Как устроен нониус штангенциркуля с точностью 0,1 мм ?

3.Установите на штангенциркуле размеры: 25,6 мм; 30,8 мм; 45,9 мм.

4. Сколько делений имеет нониус прецизионного штангенциркуля с точностью 0,05 мм ? То же с точностью 0,02 мм ? Чему равняется длина одного деления нониуса ? Как прочитать показания нониуса ?

5. Установите по прецизионному штангенциркулю размеры : 35,75 мм; 50,05 мм; 60,55 мм.

6.Из каких деталей состоит микрометр?

7. Чему равняется шаг винта микрометра?

8. Как производится отсчёт измерения по микрометру?

9. Установите по микрометру размеры : 15,45мм; 30,5мм; 50,55 мм.

10. В каких случаях применяют нутромеры?

11. Для чего применяют предельные калибры?

12. Какого назначение проходной и непроходной сторон предельных калибров?

13. Какие конструкции предельных скоб вам известны?

14. Как проверять правильность размера предельной пробкой?

15. Как проверять правильность размера предельной скобой?

16. Для чего служит индикатор? Как им пользоваться?

17. Как устроен рейсмас и для чего его применяют?

Список рекомендуемой литературы и Интернет-ресурсов

1.Зайцев С.А., Допуски, посадки и технические измерения в машиностроении. М.: Издательский центр «Академия» - 2013.

 2.Метрология, стандартизация и сертификация. Технические измерения [Электронный ресурс] : лабораторный практикум / В.Е. Гордиенко [и др.]. — Электрон. текстовые данные. — СПб. : Санкт-Петербургский государственный архитектурно-строительный университет, ЭБС АСВ, 2016. — 148 c. — 978-5-9227-0654-4. — Режим доступа: http://www.iprbookshop.ru/74337.htmlЗавистовский С.Э.

3.Завистовский В.Э. Допуски, посадки и технические измерения [Электронный ресурс] : учебное пособие / В.Э. Завистовский, С.Э. Завистовский. — Электрон. текстовые данные. — Минск: Республиканский институт профессионального образования (РИПО), 2016. — 280 c. — 978-985-503-555-9. — Режим доступа: http://www.iprbookshop.ru/67627.html

4.Слесарчук В.А. Нормирование точности и технические измерения [Электронный ресурс] : учебное пособие / В.А. Слесарчук. — Электрон. текстовые данные. — Минск: Республиканский институт профессионального образования (РИПО), 2016. — 228 c. — 978-985-503-551-1. — Режим доступа: http://www.iprbookshop.ru/67665.html
