Мерки для построения изделия

Техническое конструирование. Мерки для построения чертежа прямой юбки.

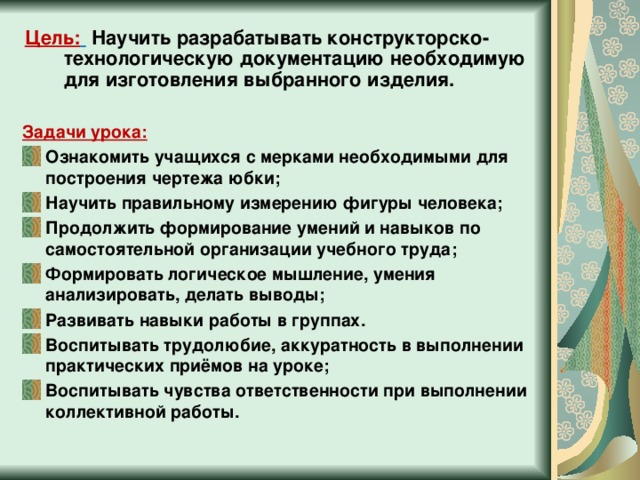

Цель: Научить разрабатывать конструкторско-технологическую документацию необходимую для изготовления выбранного изделия.

Задачи урока:

• Ознакомить учащихся с мерками необходимыми для построения чертежа юбки;
• Научить правильному измерению фигуры человека;
• Продолжить формирование умений и навыков по самостоятельной организации учебного труда;
• Формировать логическое мышление, умения анализировать, делать выводы;
• Развивать навыки работы в группах.
• Воспитывать трудолюбие, аккуратность в выполнении практических приёмов на уроке;
• Воспитывать чувства ответственности при выполнении коллективной работы.

« Всегда особенно ценна

Бывает внешность той,

Чья красота озарена

Душевной красотой».

(слова персидского поэта)

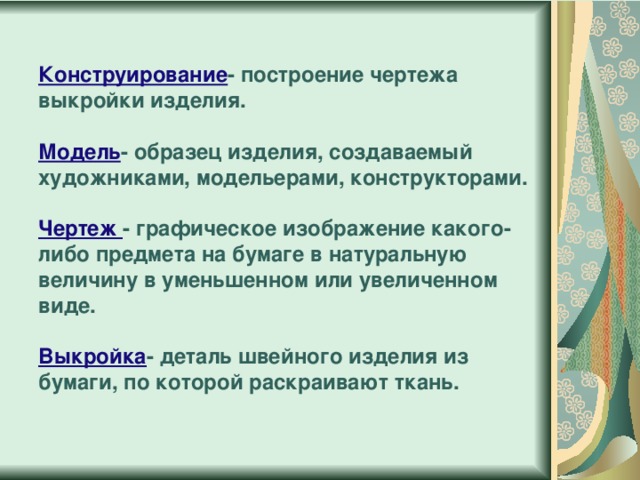

Конструирование - построение чертежа выкройки изделия. Модель - образец изделия, создаваемый художниками, модельерами, конструкторами. Чертеж - графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде. Выкройка - деталь швейного изделия из бумаги, по которой раскраивают ткань.

Построение чертежа выкройки изделия.

Графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.

Образец изделия, создаваемый художниками, модельерами, конструкторами

Графическое изображение какого-либо предмета на бумаге в натуральную величину в уменьшенном или увеличенном виде.

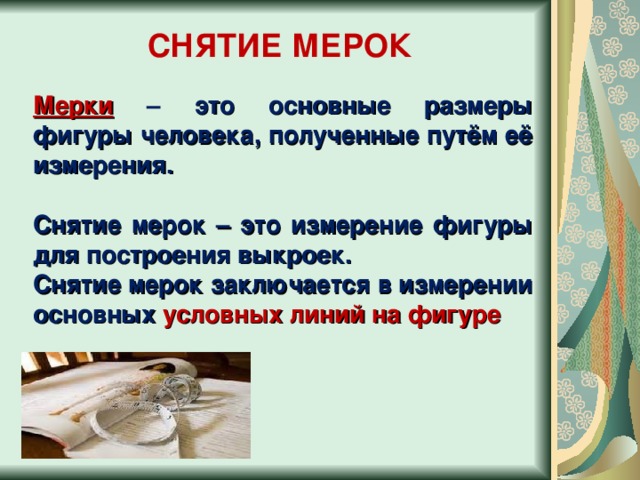

СНЯТИЕ МЕРОК

Мерки – это основные размеры фигуры человека, полученные путём её измерения.

Снятие мерок – это измерение фигуры для построения выкроек.

Снятие мерок заключается в измерении основных условных линий на фигуре

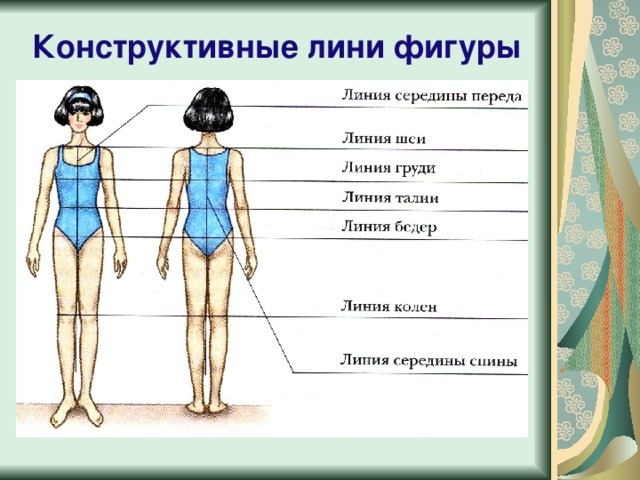

Конструктивные лини фигуры

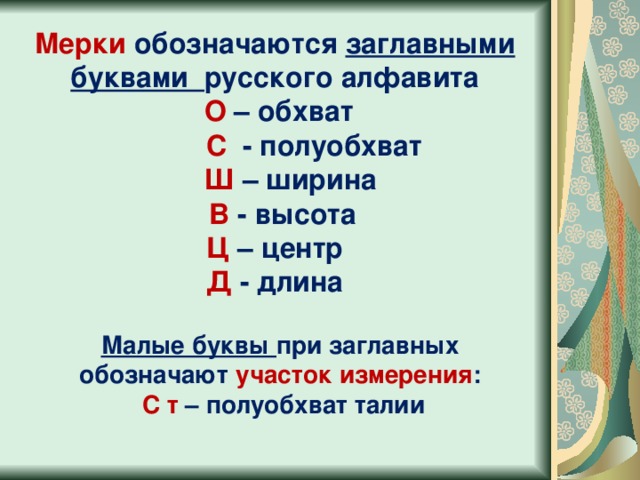

Мерки обозначаются заглавными буквами русского алфавита

О – обхват

С - полуобхват

Ш – ширина

В - высота

Ц – центр

Д - длина

Малые буквы при заглавных обозначают участок измерения :

С т – полуобхват талии

ПРАВИЛА СНЯТИЯ МЕРОК

• Талию повязать пояском или шнурком.
• Мерки снимают по правой стороне фигуры.
• Сначала снимают мерки обхватов, затем мерки длин.
• Сантиметровую ленту не следует натягивать и ослаблять.
• Стоять прямо, без напряжения, руки опущены, ноги вместе.
• Мерки длины ( Ди ) измеряют полностью, записывают полностью.
• Мерки обхватов ( Сб, Ст ) и ширины измеряют полностью, записывают в половинном размере, т.к. чертёж строят на одну половину фигуры.

МЕРКИ

ДЛЯ

ЮБКИ

Условные обозначения

Дтс

Ст

Ди

Сб

Мерки для построения чертежа юбки

Название измерений

Условные обозначения

Полуобхват талии

Правила снятия измерения

Ст

Полуобхват бедер

Назначение

Горизонтально вокруг туловища на уровне линии талии

Длина спины до талии

Сб

Длина изделия

Дтс

Горизонтально вокруг туловища сзади по наиболее выступающим точкам ягодиц, спереди по пластине, приложенной к животу для учета выступа живота

Определение длины пояса и расчет ширины вытачек

Примерная величина

Определение ширины юбки

33

От седьмого шейного позвонка до талии через линейку, положенную на выступающие точки лопаток

Ди

43

Определение положения линии бедер

От линии талии до желаемой длины изделия

35

Определение длины юбки

50

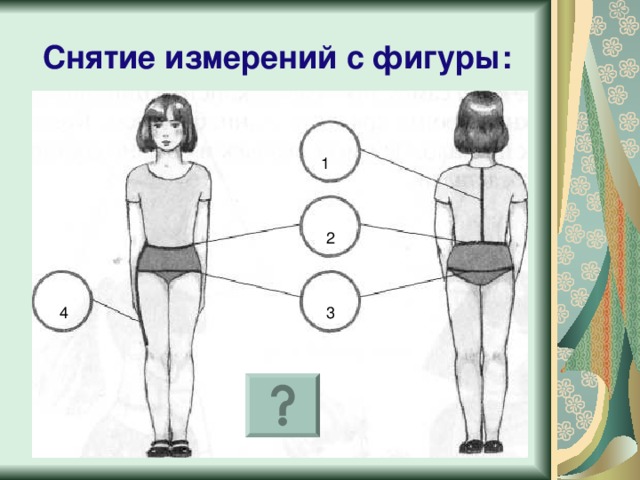

Снятие измерений с фигуры:

1

2

3

4

Практическая работа

«Снятие мерок для конструирования юбки»

Таблица измерений:

Наименование

Буквенное обозначение

Полуобхват талии

Полуобхват бедер

Порядок снятия измерения

Ст

Сб

Длина спины до талии

1

Типовая величина, см

33

Дтс

Длина изделия

2

Фактическая величина, см

43

3

Ди

Прибавка к обхвату талии

35

4

Пт

Прибавка к обхвату бедер

50

Пб

1,0

2,0

Ст – полуобхват талии

Сантиметровая лента проходит точно по контрольному шнуру по линии талии.

Записываем половину измерения.

Мерка нужна для определения длины пояса и расчета ширины выточек.

Сб – полуобхват бёдер

Сантиметровая лента проходит сзади по выступающим точкам ягодиц, а спереди замыкается на выпуклости живота.

Записываем половину измерения.

Мерка нужна для определения ширины юбки.

Ди – длина изделия

Измеряем от контрольного шнура на линии талии вниз до желаемой длины изделия.

Мерка определяет длину юбки.

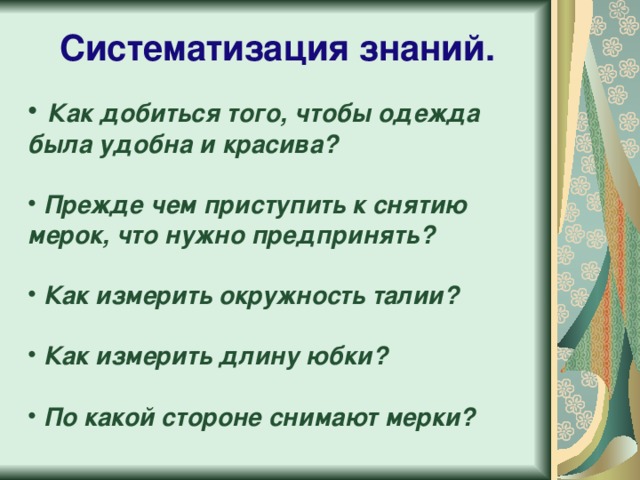

Систематизация знаний.

• Как добиться того, чтобы одежда была удобна и красива?
• Прежде чем приступить к снятию мерок, что нужно предпринять?
• Как измерить окружность талии?
• Как измерить длину юбки?
• По какой стороне снимают мерки?

Последовательность снятия мерок

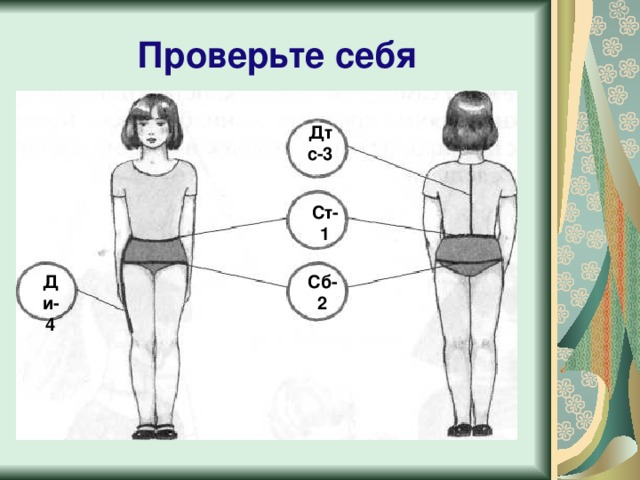

Проверьте себя

Дтс-3

Ст-1

Ди-4

Сб-2

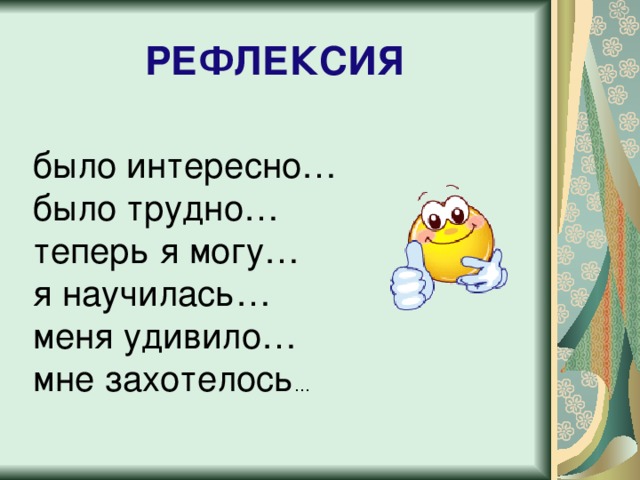

РЕФЛЕКСИЯ

было интересно…

было трудно…

теперь я могу…

я научилась…

меня удивило…

мне захотелось …
