Методическая разработка урока по предмету «Оборудование и технология автоматической и механизированной сварки»

МІНІСТЕРСТВО ОСВІТИ ТА НАУКИ УКРАЇНИ

ДЕПАРТАМЕНТ ОСВІТИ ТА НАУКИ ЛУГАНСЬКОЇ ОБЛДЕРЖАДМІНІСТРАЦІЇ

ВИЩЕ ПРОФЕСІЙНЕ УЧИЛИЩЕ № 40

МЕТОДИЧНА РОЗРОБКА УРОКУ З ПРЕДМЕТУ:

«Обладнання та технологія автоматичного і механізованого зварювання»

на тему: «Автоматичні машини для зварювання під флюсом»

з професії: 7212 «Електрозварник на автоматичних і напівавтоматичних машинах»

кваліфікація: 3 розряд

Розробив: старший майстер,

викладач вищої категорії

Шишкіна Л.М.

Алчевськ , 2013 р.

Тема програми № 8: «Будова і обслуговування зварювальних автоматів та напівавтоматичних машин».

Тема уроку: «Автоматичні машини для зварювання під флюсом».

Тип уроку: узагальнення і систематизації знань.

Цілі:

• узагальнити і систематизувати знання з теми уроку;

• розвивати розумову діяльність учнів шляхом постановки проблемних питань,розбору ситуацій;

- виховувати любов до професії та прагнення до успіху.

Час роботи: 90 хвилин.

Форма організації навчальної діяльності: робота в малих навчальних групах.

Метод навчання: виробнича гра.

Дидактичне забезпечення: завдання для груп,елементи для презентацій.

«Той, хто виграє, ніколи не скаже: «Це всього лише гра»

Глорія Коупленд

ХІД УРОКУ

1 етап - підготовчий.

Навчальна група поділяється на чотири команди,кожну команду очолює бригадир;у групу експертів з числа найбільш підготовлених учнів вибирається майстер та інженер з техніки безпеки.

2 етап – бліцопитування.

Варіанти завдань для членів команд:

1 команда: призначення самохідного автомату АБС;

2 команда: назвіть комплектацію зварювального автомата АБС;

3 команда: назвіть функції та основні механізми вузла А автомату АБС;

4 команда: назвіть функції та основні механізми вузлів В і С автомату АБС.

Члени команд поетапно працюють по черзі.

3 етап – практичний.

Конкурс для електрозварників на автоматичних машинах.

1 команда: підготувати автомат АБС до роботи;

2 команда: заправити зварювальний дріт у котушку;

3 команда: проконтролювати режим зварювання;

4 команда: включити автомат АБС.

4 етап-безпека праці.

Опитування проводить інженер з техніки безпеки.

- Хто допускається до роботи на зварювальному автоматі АБС?

- Які захисні засоби повинен мати зварник при виконанні зварювальних робіт?

- Хто виконує технічне обслуговування автомату АБС?

- Хто виконує ремонт електроустаткування?

- Яким вогнегасником можна тушити електричні дроти?

5 етап – проблемний.

Розв'язання проблемних ситуацій командами.

6 етап.

Конкурс бригадирів.

Допишіть свій варіант відповіді(завдання проектується на мультимедійний екран):

• початок зварювання виконується кнопкою…, між дротом і виробом з'являється …;

• при включенні кнопки «Стоп» зникає подача…,після чого електрод догорає до…

• направлення обертання визначається…

• керування возка відбувається кнопкою…

7 етап.

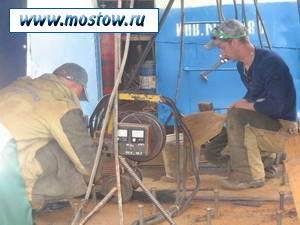

Презентація сучасного автомату для дугового зварювання.

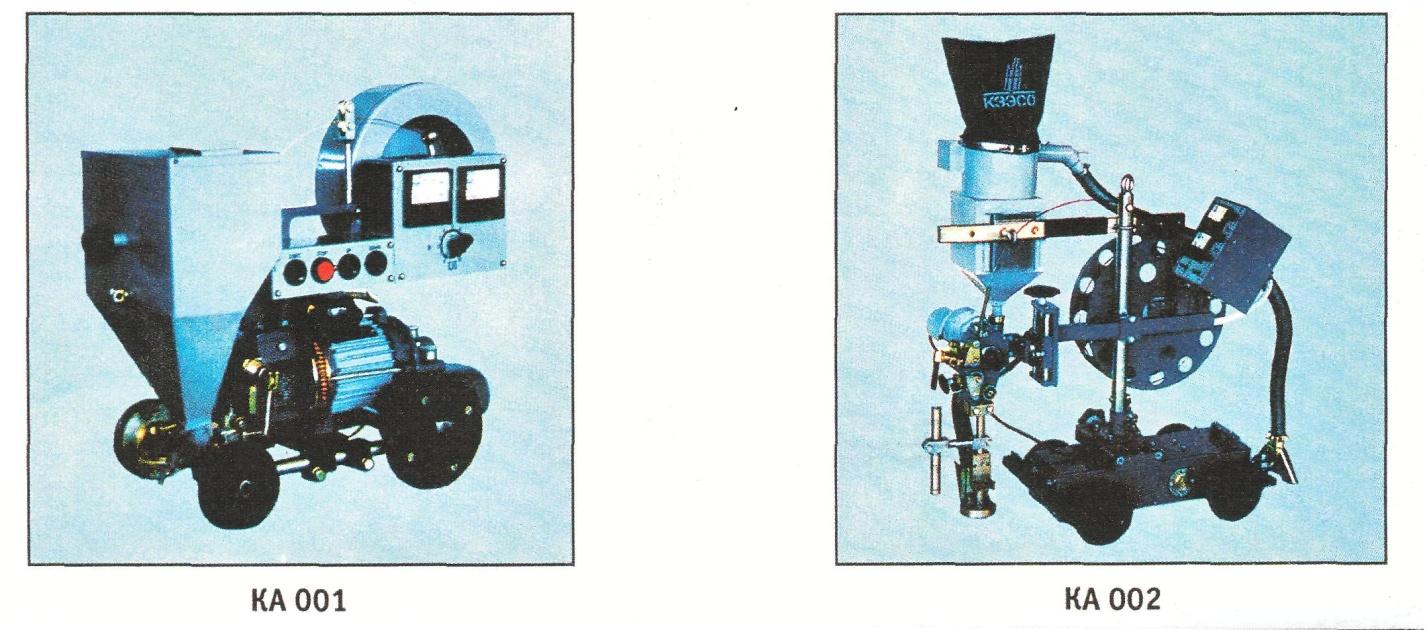

Командам видається завдання з технічною характеристикою зварювального автомату. За 10 хвилин приготувати презентацію зварювального автомату КА001 або КА002.

8 етап.

Підведення підсумків.

Викладачем, майстром, інженером з техніки безпеки аналізується процес гри, правильність відповідей і виконання практичних завдань,дотримання правил техніки безпеки,поведінка та активність учнів в ході заняття. Повідомляються переможці.

Оцінювання гри відбувається за критеріями:

• правильна відповідь без допомоги команди – 10 балів;

• правильна відповідь з допомогою команди – 7 балів;

• неповна відповідь – 5 балів;

• невірна відповідь - 0 балів;

• допомога викладача, експертів – 5 балів;

• дисципліна – 2 бали.

Оцінювальна таблиця

Додаток

Відповіді:

2 етап: 1. Самохідний автомат АБС призначений для дугового зварювання під шаром флюсу стикових з'єднань з розробкою і без розробки крайок,кутових з’єднань вертикальним і нахиленим електродом,а також з'єднань внахльост. Автомат розрахований на зварювання на постійному та змінному струмі до 1500 А.

2. В комплект автомату входить:автомат, шафа керування, джерело живлення зварювального струму, змінні деталі,запасні частини.

3. Вузол А- це простіша підвісна зварювальна голівка,яка служить для подання електродного дроту до зони горіння дуги. Вона складається із головного механізму; мундштука,що підводить струм; пульту керування і підвіски з корегуючим механізмом.

4. Вузол Б- це бункер з флюсоапаратом для подання і підсосу флюсу в механізм вертикального переміщення. На бункері кріпиться котушка для електродного дроту. Вузол С- це самохідний візок з окремим електродвигуном, який переміщується по рейці вздовж зварювального шва.

4 етап:

• До роботи на зварювальному автоматі АБС допускається людина, якій виповнилось 18 років та яка має відповідну професію і кваліфікацію.

• При виконанні зварювальних робіт зварник повинен мати захисний брезентовий костюм, рукавиці, спеціальну обув, маску зварника.

• Технічне обслуговування автомату виконує зварник.

• Електричні дроти можна тушити вуглекислотним вогнегасником або піском.

5 етап:

1 команда: зменшити силу зварювального струму або збільшити швидкість подачі електродного дроту.

2 команда: замінити наконечник мундштука.

3 команда: збільшити силу зварювального струму або зменшити швидкість подачі електродного дроту.

4 команда: зменшити силу зварювального струму або збільшити швидкість зварки.

6 етап:

• пуск, дуга;

• електроду, обриву дуги;

• перемикачем «П»;

• вперед, назад.
