Методические рекомендации по выполнению дипломного проекта по специальности 23.02.03 "Техническое обслуживание и ремонт автомобильного транспорта"

Государственное бюджетное профессиональное

образовательное учреждение

«Нижегородский автомеханический техникум»

Методические указания

По выполнению дипломного проекта

По специальности 23.02.03

«Техническое обслуживание и ремонт автомобильного транспорта»

Разработал Кудряшов И.И., преподаватель спец. дисциплин

Рассмотрены и приняты на заседании

ПЦК «Автомобилестроение и охрана труда»

Председатель ПЦК____________________

(И.И. Кудряшов)

Нижний Новгород

2016г.

Содержание

Стр.

Цели и задачи дипломного проекта 3

Состав и содержание дипломного проекта 3

Общие требования к оформлению дипломного проекта 3

Содержание 11

Введение 14

Исследовательская часть 14

Характеристика и анализ работы объекта проектирования 14

Технологический расчет 14

Организация производства 18

Основные мероприятия по технике безопасности и охране труда 18

Конструкторская часть 18

Экономическая часть 18

Технико-экономическое обоснование проекта 18

Список использованных источников 19

Цели и задачи дипломного проекта.

Целью дипломного проекта является выполнение проектных разработок, направленных на совершенствование организации и технологии ТО и ремонта подвижного состава автомобильного транспорта.

Поставленная в проекте цель достигается решением следующих основных задач:

• выполнение технологического расчета по объекту проектирования

• внедрение передовых форм и методов организации ТО и ремонта, научной организации труда и управления производством

• составление технологической документации на проведение работ на объекте проектирования

• разработка мероприятий по охране труда и окружающей среды

• проектирование приспособлений, инструмента и других средств малой механизации для повышения уровня механизации процессов ТО и ремонта

• экономическая оценка принятых в проекте решений

Состав и содержание дипломного проекта.

Составными частями дипломного проекта являются пояснительная записка и графическая часть.

Пояснительная записка в соответствии с требованиями должна иметь 50-70 листов машинописного или рукописного текста и содержать следующие разделы:

1. Введение

2. Исследовательская часть

3. Характеристика и анализ работы объекта проектирования

4. Технологический расчет

5. Организация производства

6. Основные мероприятия по технике безопасности и охране труда

7. Конструкторская часть

8. Экономическая часть

9. Технико-экономическое обоснование проекта

10. Список используемой литературы

Графическая часть проекта должна содержать следующие листы:

1. Генеральный план СТО

2. Планировка объекта проектирования до проекта

3. Планировка объекта проектирования по проекту

4. Общий вид оборудования (приспособления)

5. Операционные карты

Общие требования к оформлению дипломного проекта.

1. Общие требования

1.1 Согласно ГОСТу 7.32-2001 текст документа печатается на одной стороне листа белой бумаги формата A4.

1.2 Цвет шрифта - черный. Размер шрифта (кегль) 14. Тип шрифта - Times New Roman. Шрифт печати должен быть прямым, четким, черного цвета, одинаковым по всему объему текста. Выравнивание по ширине. Расстановка переносов – автоматическая (Путь: меню «Разметка страницы», команда «Расстановка переносов», тип объекта «Авто»).

1.3 Оформление документов с рамками имеющих основную надпись. Размеры рамок полей страницы: верхнее – 0,5 см; нижнее – 0,5 см; левое – 2,0 см; правое – 0,5 см. Расстояние от рамки формы до начала строки должно быть 5 мм, а от конца строки до рамки – не менее 3 мм. Расстояние от верхней и нижней строк текста до верхней и нижней линий рамки формы должно быть не менее 10 мм.

1.4 Оформление документов без рамок. Размеры полей страницы: верхнее – 2,0 см; нижнее – 2,0 см; левое – 3,0 см; правое – 1,0 см. Оформление документов с рамками имеющих основную надпись. Размеры рамок полей страницы: верхнее – 0,5 см; нижнее – 0,5 см; левое – 2,0 см; правое – 0,5 см. Расстояние от рамки формы до начала строки должно быть 5 мм, а от конца строки до рамки – не менее 3 мм. Расстояние от верхней и нижней строк текста до верхней и нижней линий рамки формы должно быть не менее 10 мм.

1. Опечатки, описки и графические неточности, обнаруженные в процессе подготовки документа, допускается исправлять подчисткой или закрашиванием корректором и нанесением на том же месте исправленного текста (графики) рукописным способом черными чернилами не более 200 печатных знаков (следующих не подряд).

Повреждение листов текстового документа, помарки и следы не полностью удаленного прежнего текста (графики) не допускается.

1. Нумерация страниц

При оформлении документов без рамок страницы следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту. Номер страницы проставляется в центре нижней части листа без точки. Титульный лист включается в общую нумерацию, номер на нем не ставится. Иллюстрации и таблицы, расположенные на отдельных листах, включаются в общую нумерацию.

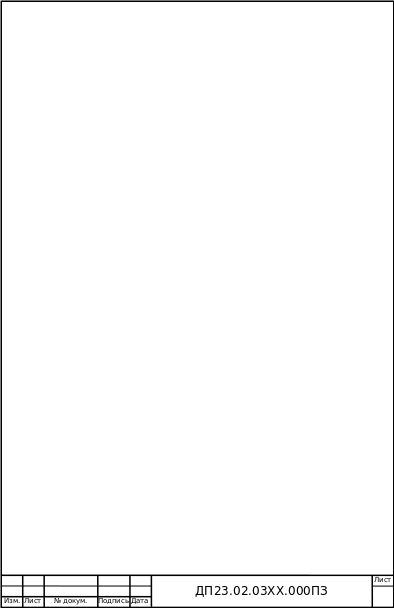

При оформлении документа с рамками имеющего основную надпись нумерация страниц проставляется в соответствующей графе основной надписи.

1. Оформление заголовков

Заголовки: содержание, введение, заключение, список использованных источников, располагают в середине строки (выравнивание по центру), без точки в конце и печатают с прописной буквы, не подчеркивая. Каждый заголовок следует начинать с новой страницы листа.

Заголовки разделов, подразделов следует печатать с абзацного отступа с прописной буквы без точки в конце, не подчеркивая. Если заголовок состоит из двух предложений, их разделяют точкой.

Главы нумеруют. Главы могут делиться на разделы и подразделы. Номер раздела состоит из номеров главы и номера раздела в главе (например: 1.2 (1 - номер главы, 2 - номер раздела), 2.5 (2 - номер главы, 5 - номер раздела) и т.д.), разделенных точкой. В конце номера точка не ставится. Аналогичным образом нумеруются и подразделы (например: 2.4.2 Анализ результатов).

Расстояние между заголовком и текстом должно быть равно 1 интервалу (шрифт 1,5).

Заголовки разделов и подразделов следует печатать с абзацного отступа с прописной буквы, без точки в конце, не подчеркивая. Разрыв слов при переносе не допускается.

1. Оформление титульного листа

Титульный лист является первым листом любого документа. На титульном листе приводят следующие данные:

• наименование вышестоящей организации;

• наименование организации - исполнителя;

• грифы согласования и утверждения (при необходимости);

• наименование работы (крупным шрифтом);

• подписи разработчиков, руководителей и т.п.;

• количество листов страниц пояснительной записки, графической части (при наличии);

• место и год составления документа.

1. Оформление содержания

По ГОСТ 7.32-2001 заголовок Содержание пишется с прописной буквы посередине строки.

Содержание включает введение, наименование всех разделов, подразделов, заключение, список использованных источников и наименование приложений с указанием номеров страниц листов, с которых начинаются эти элементы работы. Все страницы, начиная с листа «Содержание», нумеруются.

1. Изложение текста документа

1. Текст документа должен быть кратким, четким и не допускать различных толкований. При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «разрешается только», «не допускается», «запрещается» и т.п.

Допускается использовать повествовательную форму изложения текста документа, например «применяют», «указывают» и т.п.

В документах должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии – общепринятые в научно-технической литературе.

1. В тексте документа, за исключением формул, таблиц и рисунков, не допускается:

• применять математический знак минус (-) перед отрицательными значениями величин (следует писать слово «минус»);

• применять знак «Æ» для обозначения диаметра (следует писать слово «диаметр»). При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа, перед размером следует писать знак «Æ».

• применять без числовых значений математические знаки, например (больше),

1. Числовые значения величин в тексте следует указывать со степенью точности, которая необходима для обеспечения требуемых свойств изделия, при этом в ряду величин осуществляется выравнивание числа знаков после запятой. Округление числовых значений до первого, второго, и т.д. десятичного знака для различных типоразмеров, марок и т.п. изделий одного наименования должно быть одинаковым. Например, если градация толщины стальной горячекатаной ленты 0,25 мм, то и весь ряд толщины ленты должен быть указан с таким же количеством десятичных знаков, например 1,50; 1,75; 2,00.

2. Дробные числа необходимо приводить в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать , (но не , ).

При невозможности выразить числовое значение в виде десятичной дроби, допускается записывать в виде простой дроби в одну строчку через косую черту, например 5/32.

1. Если в тексте документа приводят диапазон числовых значений физической величины, то обозначение единицы физической величины указываются после последнего числового значения диапазона.

Примеры:

От 1 до 5 мм.

От 10 до 30 кг.

От плюс 10 до минус 20°С.

1. В тексте документа не допускается:

• применять обороты разговорной речи, техницизмы, профессионализмы;

• применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;

• применять произвольные словообразования;

• применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами;

• сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки.

1. Оформление рисунков

К рисункам относятся все графические изображения (схемы, графики, фотографии, рисунки).

По ГОСТ 7.32-2001 на все рисунки в тексте должны быть даны ссылки. Рисунки должны располагаться непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Рисунки нумеруются арабскими цифрами, при этом нумерация сквозная, но допускается нумеровать и в пределах раздела. В последнем случае номер рисунка состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой (например: Рисунок 1.1 – Эскиз обработки). Подпись к рисунку располагается под ним посередине строки. Слово «Рисунок» пишется полностью с заглавной буквы. По ГОСТу можно ограничиться только номером (т.е. оставить, например, подпись: Рисунок 2), но практически всегда требуется еще и название через тире с заглавной буквы. В этом случае подпись должна выглядеть так: Рисунок 2 – Структура цеха

Точка в конце названия не ставится.

1. Оформление таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы должно отражать ее содержание, быть точным, кратким. Название таблицы следует помещать над таблицей слева, без абзацного отступа после слова «Таблица» в одну строку с ее номером через тире. Слово «Таблица» пишется полностью с заглавной буквы. Точка в конце названия не ставится.

По ГОСТ 7.32-2001 на все таблицы в тексте должны быть ссылки. Таблица должна располагаться непосредственно после текста, в котором она упоминается впервые, или на следующей странице. Все таблицы нумеруются (нумерация сквозная, либо в пределах раздела – в последнем случае номер таблицы состоит из номера раздела и порядкового номера внутри раздела, разделенных точкой (например: Таблица 1.2 – Значения коэффициентов и показателей степени).

При переносе таблицы на следующую страницу название помещают только над первой частью, при этом нижнюю горизонтальную черту, ограничивающую первую часть таблицы, не проводят. Над другими частями также слева пишут слово «Продолжение» и указывают номер таблицы (например: Продолжение таблицы 1).

Таблицу с большим количеством столбцов допускается делить на части и помещать одну часть под другой в пределах одной страницы. Если строки и столбцы таблицы выходят за формат страницы, то в первом случае в каждой части таблицы повторяется головка, во втором случае - боковик. При делении таблицы на части допускается ее головку или боковик заменять соответственно номером столбцов и строк. При этом нумеруют арабскими цифрами столбцы и (или) строки первой части таблицы.

Заголовки столбцов и строк таблицы следует писать с прописной буквы в единственном числе, а подзаголовки столбцов - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков столбцов и строк точки не ставят. Разделять заголовки и подзаголовки боковых столбцов диагональными линиями не допускается.

Заголовки столбцов, как правило, записывают параллельно строкам таблицы, но при необходимости допускается их перпендикулярное расположение. При оформлении таблиц размер шрифта (кегль) – 12 (или 14).

Д опускается располагать таблицу вдоль длинной стороны листа документа. Пример оформления таблицы приведен на рисунке 1.

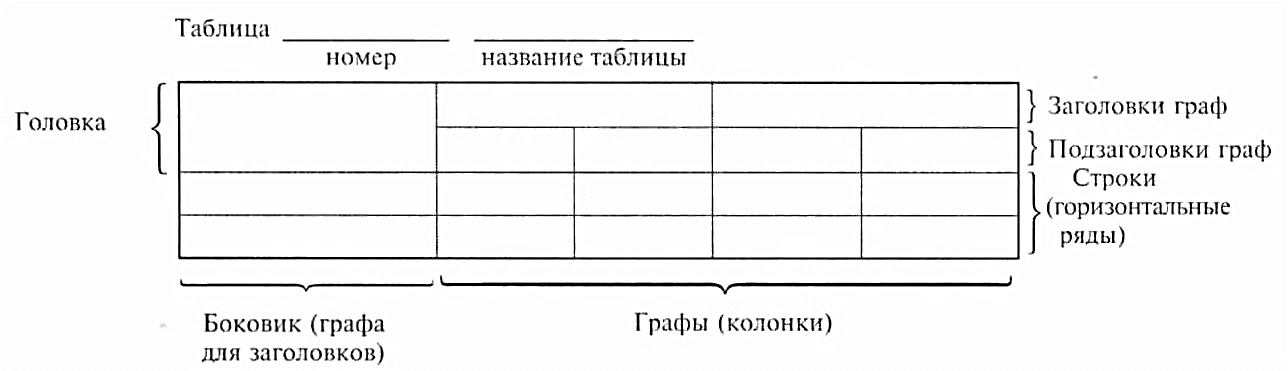

Рисунок 1 – Оформление таблицы

1. Оформление формул и уравнений

Формулы и уравнения следует выделять из текста в отдельную строку. Над и под каждой формулой или уравнением нужно оставить по пустой строке. Если уравнение не умещается в одну строку, то оно должно быть перенесено после знака равенства (=) или после знаков плюс (+), минус (-), умножения (х), деления (:), или других математических знаков, причем этот знак в начале следующей строки повторяют. При переносе формулы на знаке, символизирующем операцию умножения, применяют знак «х».

Рекомендуется формулы набирать через редактор формул Microsoft Equation. Путь: меню «Вставка», команда «Объект», тип объекта «Microsoft Equation 3.0».

Если нужны пояснения к символам и коэффициентам, то они приводятся сразу под формулой в той же последовательности, в которой они идут в формуле.

Пояснения каждого символа следует давать с новой строки. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него.

Все формулы нумеруются. Обычно нумерация сквозная. Номер проставляется арабскими цифрами в круглых скобках в крайнем правом положении на строке.

, мм/мин (1)

где – подача на оборот шпинделя;

– частота вращения шпинделя.

Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера внутри раздела, разделенных точкой, например: (1.4).

Формулы, следующие одна за другой и не разделенные текстом, разделяются запятой.

Допускается выполнение формул и уравнений рукописным способом черными чернилами.

1. Оформление перечислений

Внутри разделов и подразделов могут быть приведены перечисления. Перед каждым перечислением следует ставить дефис или, при необходимости ссылки в тексте на одно из перечислений,арабскую цифру, после которой ставится скобка.

Для дальнейшей детализации перечислений можно использовать, строчные буквы (за исключением ё, з, й, о, ч, ь, ы, ъ)после которых ставится скобка, а запись производится с абзацного отступа.

Выбранный стиль перечислений должен быть единый для всего текста документа.

1) ___________

2) ___________

      а) _____

      б) _____

3) ___________

1. Оформление приложений

В приложениях рекомендуется включать материалы, связанные с выполненнойработой (проектом), которые по каким-либо причинам не могут быть включены в основную часть.

В приложение могут быть включены:

• таблицы вспомогательных цифровых данных;

• описание аппаратуры и приборов, применяемых при проведении экспериментов, измерений и испытаний;

• инструкции;

• иллюстрации вспомогательного характера и др.

В тексте работы на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте. Каждое приложение следует начинать с новой страницы с указанием наверху справа страницы слова «Приложение» с заглавной буквы и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой. Приложения обозначают арабскими цифрами. Если в работе одно приложение, оно обозначается «Приложение 1»

Текст каждого приложения может быть разделен, подразделы и т.д., которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения.

Нумерация страниц приложений и основного текста должна быть сквозная.

1. Оформление списка использованных источников

По ГОСТ 7.32-2001 список литературы должен называться «Список использованных источников». Сведения об источниках следует располагать по важности в алфавитном порядке и нумеровать арабскими цифрами без точки и печатать с абзацного отступа.

1. Обозначение документа

   1. Пример оформления обозначения документа в основной надписи для пояснительной записки и чертежа в курсовом проекте:

МДК.01.02КП 23.02.03ХХ.000.ПЗ – для пояснительной записки

МДК.01.02КП 23.02.03ХХ.100 – для первого чертежа (ремонтный чертеж детали)

МДК.01.02КП 23.02.03ХХ.200 – для второго чертежа (планировка участка)

где ХХ – номер варианта согласно списка группы

1. Виды конструкторских документов

К конструкторским документам относят графические и текстовые материалы, которые в отдельности и совокупности определяют состав и устройство изделия и содержат все необходимые данные для его разработки и изготовления. Номенклатура конструкторских документов на изделия приведена в таблице 1.

Таблица 1 – Номенклатура конструкторских документов на изделия

1. Классификация и обозначение схем

В зависимости от состава элементов и связей между ними различают следующие виды схем, обозначаемые русскими прописными буквами. Условное обозначение различных видов схем приведены в таблице 2.

Таблица 2 – Виды схем

Схему деления изделия на составные части выпускают для определения состава этого изделия.

По основному назначению различают следующие типы схем, обозначаемые арабскими цифрами. Условное обозначение различных типов схем представлены в таблице 3.

Таблица 3 – Типы схем

Наименование схемы определяется по ее виду и типу, например схема электрическая принципиальная, съема электрическая функциональная, схема деления структурная, схема гидравлическая соединений.

Код схемы состоит из буквы, определяющей ее вид, и цифры, обозначающей ее тип, например: Э3 – схема электрическая принципиальная; Э4– схема электрическая соединений; Г1 – схема гидравлическая структурная.

Содержание

Введение
1 Исследовательская часть
1.1 Полное название СТОА
1.2 Название СТОА
1.3 Режим работы СТОА и ремонта легковых автомобилей
1.4 Источники электро-теплоснабжения, водоснабжение СТОА
1.5 Краткое описание технологического процесса ТО
1.6 Количество работающих на СТОА
1.7 Связь и сигнализация между подразделениями станции
1.8 Организация хранения готовых и ожидающих ТО и ремонта автомобилей
1.9 Организация УМР
1.10 Оборудование поста
1.11 Организация приемки и выдачи автомобилей
1.12 Общие сведения по организации диагностики
1.13 Организация капитального ремонта агрегатов
1.14 Предпродажная подготовка автомобилей
1.15 Гарантии станции заказчику
1.16 Работа станции с клиентурой
1.17 Организация капитального ремонта агрегатов
1.18 Предпродажная подготовка, продажа автомобилей и запчастей
2 Характеристика и анализ работы объекта проектирования
2.1 Назначение и размещение объекта проектирования
2.2 Оборудование и его техническое состояние
2.3 Число работающих и режим работы
2.4 Характеристика основных этапов технологического процесса
2.5 Наличие технологических карт
2.6 Уровень механизации на объекте проектирования
2.7 Рациональность использования рабочего времени
2.8 Существующая система оплаты труда и материального поощрения
2.9 Эстетические условия труда
2.10 Дисциплина труда и организация воспитательной работы
2.11 Выводы по результатам анализа и конкретные предложения по совершенствованию работы объекта проектирования
2.12 Выводы по результатам анализа и конкретные предложения по совершенствованию работы участка топливной аппаратуры
3 Технологический расчет
3.1 Исходные данные для расчета
3.2 Определение годового объема работ по ремонту топливной аппаратуры по станции
3.3 Распределение работ по видам
3.4 Определение программы работ по объекту проектирования
3.5 Определение количества рабочих по объекту проектирования
3.6 Определение штатного количества рабочих по объекту проектирования
3.7 Определение площади участка
3.8 Применяемое оборудование на участке по ремонту топливной аппаратуры
4 Организация производства
4.1 Организация технологического процесса
ДП23.02.03ХХ.000ПЗ Лист Дата Подпись № докум. Лист Изм. 4.2 Назначение объекта проектирования
4.3 Распределение производственных рабочих по постам
4.4 Режим работы станции и объекта проектирования
4.5 Руководство работами в проектируемом объекте
4.6 Организация рабочих мест в соответствии с рекомендациями НОТ и технической эстетики
4.7 Организация сигнализации и связи по станции и объекту проектирования
4.8 Организация доставки запчастей и материалов на посты
4.9 Определение проектного уровня механизации
5 Основные мероприятия по ТБ, охране труда, противопожарной защите окружающей среды
5.1 Вводная часть
5.2 Общие требования безопасности труда
5.3 Требования безопасности перед началом работ
5.4 Требования безопасности при производстве работ
6 Конструкторская часть
6.1 Назначение и область применения проектируемого оборудования, краткая техническая характеристика
6.2 Обзор аналогичных конструкций
6.3 Обоснование конструкции оборудования, его отдельных элементов
7 Экономическая часть
7.1 Организационный раздел
7.2 Экономический раздел
7.3 Финансовый раздел
8 Технико-экономическое обоснование проекта
Список использованных источников

Введение

Основной частью раздела является обоснование актуальности темы дипломного проекта по совершенствованию организации и технологических процессов ТО и ремонта подвижного состава автомобильного транспорта

Материал раздела рекомендуется изложить в следующей последовательности:

• Значение автомобильного транспорта в обеспечении потребностей страны перевозками грузов и пассажиров

• Перспективные задачи, стоящие перед автомобильным транспортом общего пользования

• Значение технического обслуживания и ремонта автомобильного транспорта

• Цели и задачи дипломного проекта на основе выводов, полученных при анализе работы объекта проектирования в ходе преддипломной практики

1 Исследовательская часть

Материал берется из отчета по преддипломной практике

2 Характеристика и анализ работы объекта проектирования

Материал берется из отчета по преддипломной практике

3 Технологический расчет

3.1 Исходные данные для расчета.

Таблица 3.1

3.2 Определение годового объема работ по УМР по станции.

чел/час [л 7.П 1]

где

N - количество обслуживаемых автомобилей в год.

t – удельная трудоемкость работ по УМР.

– среднегодовой пробег автомобиля.

4.3. Распределение работ по видам.

Таблица

3.4 Определение программы работ по объекту проектирования.

чел/час. [л 7. П 2]

где

П- доля ремонтных работ в общем количестве работ.

t - удельная трудоемкость.

N – количество обслуживаемых автомобилей.

– среднегодовой пробег автомобиля.

3.5 Определение количества рабочих по объекту проектирования.

[л 7.П 3]

= час. [л 7. П 3.1]

где

К – количество дней в году

П - праздники

– продолжительность смены

– количество смен

=

4.6. Определение штатного количества рабочих по объекту роектирования.

[л 7.П 4]

где

- штатный фонд рабочего времени

=88% от = [л 7.П 4.1]

4.7. Определение площади участка.

[л 7.П 5]

[л 7.П 5.1]

- площадь оборудования на участке

- площадь автомобиля

3.8 Применяемое оборудование на участке мойки автомобилей

Таблица

4 Организация производства

Материал берется из отчета по преддипломной практике

5 Основные мероприятия по технике безопасности

Материал берется из отчета по преддипломной практике

6 Конструкторская часть

Материал берется из отчета по преддипломной практике

7 Экономическая часть

Материал берется из методического указания по расчету экономического раздела

дипломного проекта.

8 Технико-экономическое обоснование проекта

Материал берется из методического указания по расчету экономического раздела

дипломного проекта.

Список использованных источников

1. Карташов В.П. «Технологическое проектирование

автотранспортных предприятий», М. «Транспорт» 1977

2. Давыдович л.и. «Проектирование предприятий автомобильного

транспорта», М. «Транспорт» 1975

3. Коган З.И., Хайтин В.А. «Охрана труда на предприятиях

автотранспорта», М. «Транспорт» 1984

4. Федоренко В.А., Шошин А.И. «Справочник по машиностроению,

черчению», «Машиностроение» 1981

5. Кузнецов Ю.М. «Охрана труда на автотранспортных

предприятиях», М. «Транспорт» 1990

6. Суханов Б.Н., Борзых Н.О. «ТО и ремонт автомобилей», пособие

по дипломному проектированию, М. «Транспорт» 1991

7. Методические указания по выполнению дипломного проекта.

8. Салов А.И., Бернович Я.М., Васильев Н.Н «Охрана труда на

предприятиях автомобильного транспорта», М. «Транспорт» 1977

9. Методические указания по расчету экономического раздела

дипломного проекта.

10. «Положение о ТО и ремонте подвижного состава автомобильного

транспорта», М. «Транспорт» 1986

11. И.С. Туревский «Техническое обслуживание автомобилей» Часть 1. Техническоеослуживание и текущий ремонт автомобилей.

12. И.С. Туревский «Техническое обслуживание автомобилей» Часть 2. Организация хранения, технического обслуживания и ремонта автомобильного транспорта.

13. Б.Д Колубаев, И.С. Туревский «Дипломное проектирование СТОА»

14. М.В. Светлов учебно-методическое пособие «Техническое обслуживание и ремонт автомобильного транспорта», дипломное проектирование.

15. В.М. Власов «Техническое обслуживание и ремонт автомобилей»

16. Дополнительная информация взята с сайтов:

• http://

• http://

• http://

25
