MS Excel. Построение трехмерных и поверхностных диаграмм.

Лабораторная работа. ПОСТРОЕНИЕ ПОВЕРХНОСТНОЙ ДИАГРАММЫ В EXCEL

Напряжение излучения в квадратной комнате определено формулой z=(sin(x)*y)².

Начало осей координат расположено по центру комнаты.

В ячейку А2 с 1 до -1 с шагом 0,2

В ячейку В13 с -1 до 1 с шагом 0,2

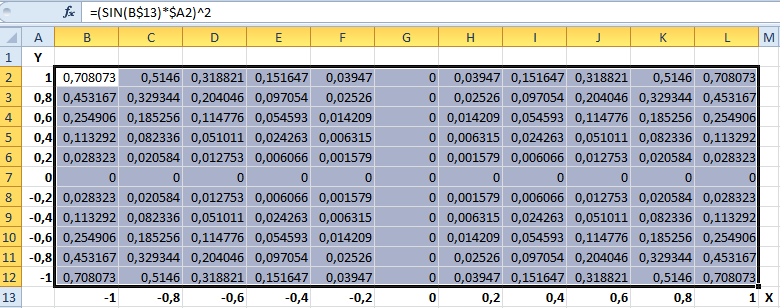

1. Выделите диапазон B2:L12 так, чтобы B2 активной ячейкой выделенного диапазона

2. Не снимая выделения, введите в строку формул: =(SIN(B$13)*$A2)^2 и нажмите комбинацию клавиш CTRL+Enter. Обратите внимание, как мы используем в аргументах формулы смешанные ссылки на ячейки.

1. Между столбцами A и B вставьте новый столбец и заполните его вторую ячейку формулой: =" "&A2 (не забудьте поставить пробел между кавычками). Скопируйте эту формулу во все ячейки столбца до 12-ой строки (то есть заполните этой формулой диапазон ячеек B2:B12).

2. Выделите диапазон: B2:M12 и выберите инструмент: «Вставка»-«Диаграммы»-«Другие»-«Поверхность».

Самостоятельная работа

Трехмерные диаграммы.

Ось Y Ячейка B1 - диапазон от -1 до 1 (арифметическая прогрессия с шагом 0,1

Ось Х Ячейка А2 - диапазон от -1 до 1 (арифметическая прогрессия с шагом 0,1

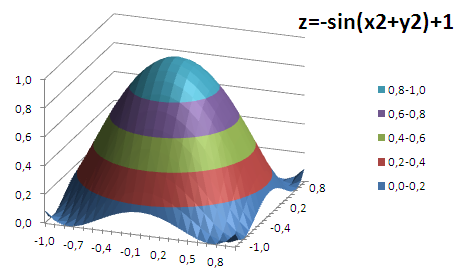

Ячейка B2 – формула =-SIN(B$1*B$1+$A2*$A2)+1

При помощи маркера заполнения заполнить диапазон ячеек значениями

Построить диаграмму. Вставка - Другие диаграммы - Поверхность
