Балки стропильные железобетонные

Железобетонные стропильные балки изготавливаются согласно ГоСТ 20372-90, а также серии 1.462.1 и применяются в качестве несущего основания под плиты покрытия или перекрытия при создании кровли промышленных зданий. В связи с этим их также называют балки покрытия или балки перекрытия.

Из всего разнообразия строительных балок мы поставляет следующие их типы:

Маркировка балки состоит из буквенно-цифровых групп, разделенных дефисами.

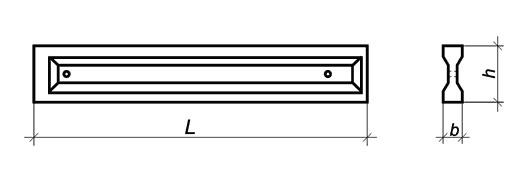

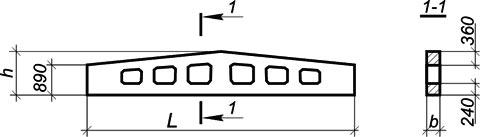

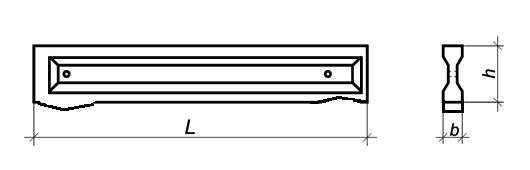

В первой группе указывают обозначение типоразмера балки: арабскую цифру, обозначающую порядковый номер типоразмера балки, тип балки и перекрываемый ею пролет в метрах (округленный до целого числа).

Во второй группе указывают:

· порядковый номер балки по несущей способности;

· класс напрягаемой арматуры (для предварительно напряженных балок);

· вид бетона, (для балок, изготовляемых из легкого бетона).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения балок (стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям), а также обозначение конструктивных особенностей балок (наличие дополнительных закладных изделий, отверстий и др.).

Например, 2БДР12-6К7. Железобетонная балка из тяжелого бетона типоразмера 2, типа БДР, длиной 11960 мм, 6-го типа несущей способности, в качестве напрягаемой арматуры используются канаты К7.

Типоразмеры, особенности каждой марки, расчет типов по несущей способности описаны в соответствующих сериях.

В качестве напрягаемой арматуры используют:

- стержневую термомеханически упрочненную арматуру периодического профиля классов Ат-IVC, Ат-IVK, Ат-V, Ат-VCK по ГОСТ 10884;

- стержневую горячекатаную арматуру периодического профиля классов A-IV и A-V по ГОСТ 5781;

- арматурные канаты класса К-7 по ГОСТ 13840;

- стержневую арматуру класса А-IIIВ, изготовляемую из арматурной стали класса А-III по ГОСТ 5781 упрочнением вытяжкой с контролем значения напряжения и предельного удлинения.

В бетоне балок не допускаются трещины, за исключением:

усадочных и других поверхностных технологических, ширина которых не должна превышать 0,1 мм в предварительно напряженных балках и 0,2 мм - в балках с ненапрягаемой арматурой;

поперечных в верхнем поясе от усилия предварительного напряжения шириной раскрытия не более 0,2 мм и глубиной не более 1/3 высоты сечения.

Фермы перекрытия (стропильные, подстропильные) 12м; 18м; 24м; 30м.

Внешний вид:

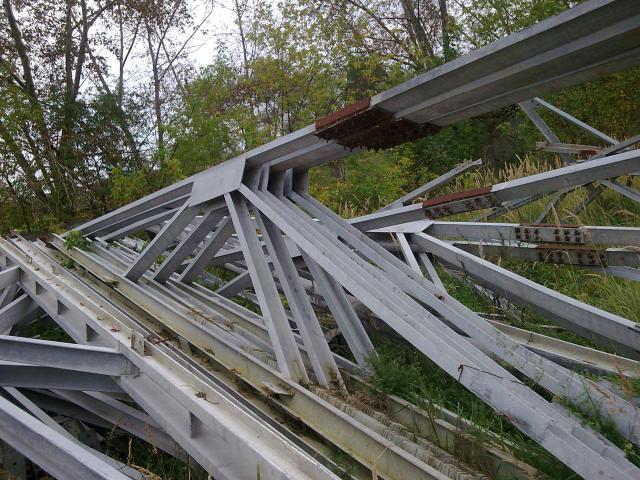

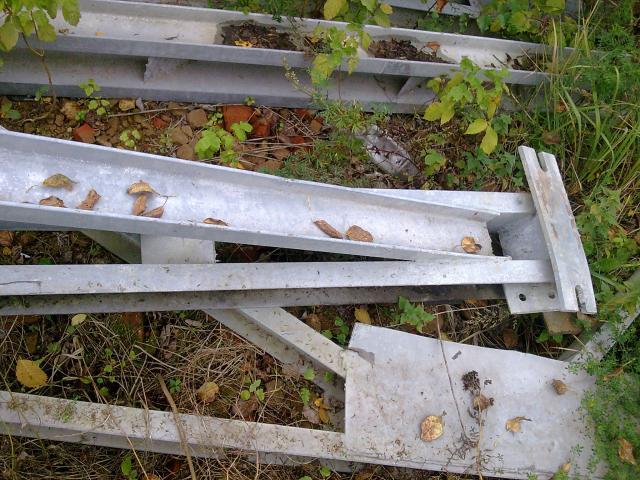

Реализуем различные комплектующие в т.ч. в наличии есть фермы для ангаров и металлоконструкций в хорошем состоянии.

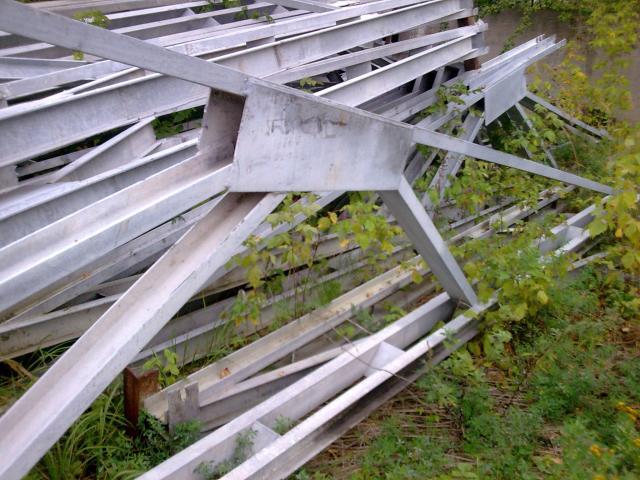

Возможна продажа отдельно ферм перекрытия. стандартные 12м; 18м; 24м; 30м. а также возможны нестандапртные 15м, 16м и 17м.

Виды и описания
