Наглядный конспект по основным темам МДК 01.01 «Проектирование зданий и сооружений» - Покрытия. Фонари (вопрос 62)

Вопрос № 62 Основные конструктивные элементы зданий. Их назначение. Понятия о привязках несущих элементах зданий к разбивочным осям.

СОДЕРЖАНИЕ

Покрытия промышленных зданий 3

Утепленные плиты покрытий 4

Неутепленные плиты покрытий 5

Совмещенные покрытия 6

Конструктивное решение покрытий из профилированого настила 7-8

Монтаж профлиста 9

Покрытия промышленных зданий

В промышленном строительстве чаще всего в качестве несущих конструкций покрытия используют стальные, железобетонные фермы или балки, а в качестве несущего настила сборные железобетонные плиты или стальные оцинкованные профилированные листы.

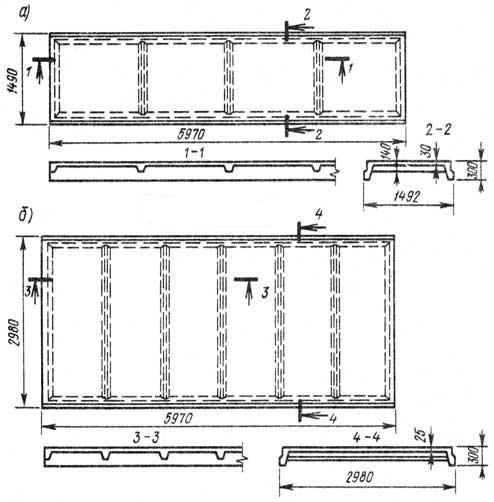

Железобетонная плита

Утепленные плиты покрытий

В утепленных покрытиях по плитам покрытия устраивают выравнивающий слой (стяжку) из цементного раствора, затем пароизоляцию, защищающую утеплитель от увлажнения водяными парами, а также конденсации по верху железобетонных плит покрытия. Пароизоляцию устраивают путем наклейки слоя рубероида или пергамина или промазки поверхности плит битумной мастикой. По пароизоляции укладывают утеплитель. В качестве теплоизоляционного материала применяют керамзит, пенобетон, цементный фибролит, керамзитобетонные и минераловатные плиты. По верху утеплителя устраивают выравнивающий слой из цементного или асфальтового раствора толщиной 15 ... 30 мм и наклеивают ковер. Иногда (при недостаточной жесткости утеплителя) стяжку выполняют из цементного раствора с армированием стальной сеткой.
В качестве материала для устройства кровли используют рубероид, гидроизол, толь, реже асбестоцементные листы.
Битумные рулонные материалы, т.е. материалы, полученные на основе битума (рубероид, гидроизол) крепят к основанию битумной мастикой, дегтевые (толь) - дегтевой. Количество слоев в кровлях обычно 3-4. Карнизные свесы отклеивают дополнительными слоями рулонного материала и обделывают оцинкованной кровельной сталью. Места примыкания ковра к парапетам (см. схему ниже), бортам фонарей, а также к температурным швам оклеивают на высоту не менее 250 мм отдельными полотнищами длиной не более 2 м с сопряжением их со слоями примыкающего ковра внахлестку.

Деталь сопряжения утепленного покрытия

Верхние концы ковра в месте примыкания к вертикальной стенке закрывают фартуком из оцинкованной стали, а щели над фартуком в стене заделывают цементным раствором. По верхнему слою кровель, как правило, устраивают защитный слой из мелкого гравия, втопленного в битумную мастику.

Неутепленные плиты покрытий

Конструкции покрытия из асбестоцементных листов. Кровли из асбестоцементных материалов применяют в скатных как неутепленных, так и утепленных покрытиях промышленных зданий и сооружений. В неутепленных покрытиях (см. схему ниже) обычно используют волнистые листы усиленного профиля размером 2800х1200х8 мм. Их укладывают по стальным или железобетонным прогонам, по двухпролетной схеме, т.е. каждый лист опирается на три прогона. Листы располагают рядами параллельно коньку и соединяют между собой внахлестку. В коньковой и карнизной частях покрытия применяют листы специального профиля.

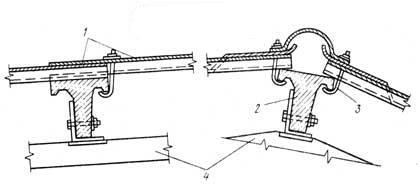

Конструкции неутепленного покрытия из асбестоцементных волнистых листов

Конструктивное решение покрытий из профилированого настила.

Традиционная неэксплуатируемая на покрытии с применением профилированных листов

1 - профлист; 2 - пароизоляция 3 - плитный негорючий утеплитель; 3 - утеплитель с ветрозащитной диффузионно-гидроизоляционной пленкой; 4 - сборная стяжка; 5 - грунтовка;

6 - водоизоляционный ковер; 7 - эластомерный или термопластичный пленочный слой;

8 - монопанель; 9 - приклейка битумом; 10 - обрешетка; 10 - обшивка; 11 – стропило.

Покрытие включает следующие конструкционные слои: стальной профилированный настил; пароизоляционный слой (по расчету); теплоизоляцию из минераловатных плит ТЕНОРУФ Н или В, ТЕНОРУФ, ТЕНОРУФ ДВОЙНОЙ; водоизоляционный ковер из рулонных материалов.

В местах примыкания профнастила к стенкам парапетов, к деформационным швам, к водосточным воронкам, а также с каждой стороны конька и ендовы следует предусматривать заполнение пустот ребер настилов (со стороны теплоизоляции) на длину 250 мм заглушками из негорючих минераловатных материалов.
При устройстве пароизоляции поверхности стальных профилированных настилов должны быть очищены от пыли, строительного мусора и обезжирены растворителем, а полки настилов огрунтованы битумным праймером.
Теплоизоляционные минераловатные плиты могут закрепляться к профнастилу наклейкой или механически.

Инверсионная эксплуатируемая кровля: 1 – железобетонная плита покрытия;

2 – водоизоляционный ковер; 3 – теплоизоляционные плиты ТЕХНОПЛЕКС; 4 – стяжка из цементно-песчаного раствора; 5 – фильтрующий слой; 6 – слой щебня (гравия) фракцией 10-20 мм; 7 – слой песка; 8 – дренажный слой из гравия; 9 – противокорневой слой; 10 – слой грунта; 11 – растительный слой; 12 – уклонообразующий слой из легкого бетона; 13 – камень брусчатый.

Монтаж профлиста

В отличие от фальцевой кровли, где крепление листов происходит при помощи кляммеров, профильные листы укладывают внахлестку друг на друга. Укладывают их с напуском по боковым кромкам и с продольным напуском. Величина напуска по боковым кромкам зависит от вида здания, расположения листов относительно розы ветров и может колебаться от 50 мм до 125 мм. Продольный напуск регламентируется уклоном кровли и лежит в пределах 120-200 мм. К брускам деревянной обрешетки листы крепят винтовыми гвоздями с пластиковыми колпачками и резиновыми шайбами. Такой монтаж профлиста обеспечивает хорошую герметичность места крепления от проникновения атмосферной влаги.
