Наглядный конспект по основным темам МДК 01.01 «Проектирование зданий и сооружений» - Окна, двери, ворота (вопрос 64)

Тема 64. Стальные оконные панели, их типы и основные параметры

СОДЕРЖАНИЕ

Содержание………………………………………………………………………1

1.Стальные оконные панели………………………...………………………….2

1.1. Типы и основные размеры…………………………..………………3

1.2. Технические требования….................................................................8

1.3. Комплектность……………………………………………………….9

1.4. Маркировка, упаковка, транспортирование и хранение…………..9

2. Ворота…………………………………………………………………………10

2.1. Конструкция ворот…………………………………………………..11

3. Двери…………………………………………………………………………..13

Список литературы………………………………………...……………………15

1. СТАЛЬНЫЕ ОКОННЫЕ ПАНЕЛИ

Окно́ — проём, специально создаваемый в ограждающих конструкциях здания в процессе строительства. Через окна в комнаты поступает свет; также они могут служить для вентиляции помещений. Окна являются главным (до 50 %) источником теплопотерь в зданиях.

Стальные переплеты целесообразно устраивать из от­дельных панелей (рис. 1). Выполняются оконные сталь­ные панели с номинальными размерами 6х1,2 и 6х1,8 м. В высоких проемах оконные панели устанавливаются непосредственно друг на друга и скрепляются болтами.

Нагрузка от собственной массы оконного заполнения передается на стеновую подоконную панель.

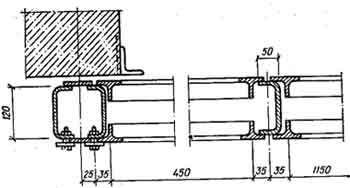

Рис. 1. Стальные оконные панели

При большой высоте проема (более 8,4 м) в оконное заполнение вводится ветровой ригель из прокатных про­филей для восприятия ветровых нагрузок и массы вы­шерасположенных переплетов. Для образования необ­ходимых зазоров между гранями проема и оконным за­полнением верхние в проеме оконные панели уменьшают на 50 мм по высоте.

Оконные стальные панели состоят из несущей рамы, выполненной из холодногнутых профилей, соединенных точечной сваркой. В открывающихся панелях к раме подвешены остекленные рамки, сваренные из тавриков размером 45x45X3,8 мм.

Стекла, окантованные резиновым профилем, крепят­ся в глухих оконных панелях непосредственно к несу­щей раме холодногнутыми штапиками на болтах; в от­крывающихся панелях - к рамкам кляммерами, разме­щаемыми через 250 мм также на болтах.

Оконные панели к колоннам подвешиваются на кре­пежных уголках, с которыми соединяются болтами. Зазоры и между оконными и стеновыми панелями запол­няются теплым раствором.

Перспективным видом заполнения оконных проемов является беспереплетное из стеклоблоков и стекора (стекло коробчатое).

1.1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Заполнения оконных проемов в промышленных зданиях бывают двух видов: отдельные, разделенные простенками, и ленточные — в виде сплошных горизонтальных полос значительной протяженности без простенков.

1.1.1. Типы и основные размеры панелей должны соответствовать указаниям на Рис. 1-4.

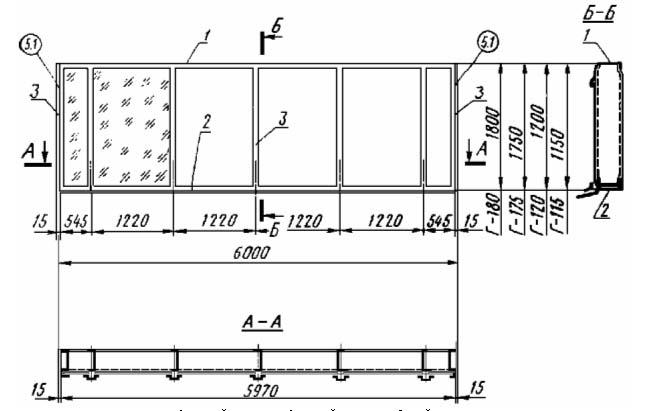

Панель глухая с одинарным остеклением

Тип Г

Рис. 1

1 - верхний ригель рамы; 2 - нижний ригель рамы; 3 - стойки рамы

Пример условного обозначения панели глухой с одинарным остеклением высотой 1200 мм: панель Г-120 ГОСТ 21096-75

Панель глухая с двойным остеклением

Тип ДГ

Рис. 2

1 - верхний ригель рамы; 2 - нижний ригель рамы; 3 - стойки рамы; 4 – створки.

Пример условного обозначения панели глухой с двойным остеклением высотой 1200 мм: панель ДГ-120 ГОСТ 21096-75.

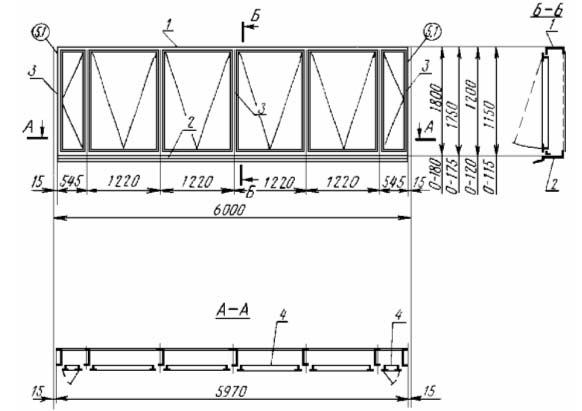

Панель открывающаяся с одинарным остеклением

Тип О

Рис.3

1 - верхний ригель рамы; 2 - нижний ригель рамы; 3 - стойки рамы; 4 – створки.

Пример условного обозначения панели открывающейся с одинарным остеклением высотой 1200 мм: панель О-120 ГОСТ 21096-75

Панель открывающаяся с двойным остеклением

Тип ДО

Рис. 4

1 - верхний ригель рамы; 2 - нижний ригель рамы; 3 - стойки рамы; 4 – створки.

Пример условного обозначения панели открывающейся с двойным остеклением высотой 1200 мм: панель ДО-120 ГОСТ 21096-75.

Створка панели открывающаяся шириной 1150 мм

Тип С

Рис. 5

Пример условного обозначения створки открывающейся шириной 1150 мм и высотой 1124 мм: створка С-112 ГОСТ 21096-75.

Створка панели открывающаяся

Тип СО

Рис.6

Пример условного обозначения створки открывающейся шириной 450 мм и высотой 1124 мм: створка С-112 ГОСТ 21096-75.

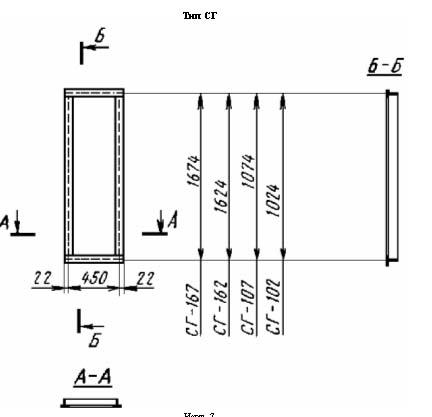

Створка панели глухая

Тип СГ

Рис. 7

Пример условного обозначения створки глухой высотой 1074 мм: створка СГ-107 ГОСТ 21096-75.

1.1.2. Панели подразделяются на основные - высотой 1200 и 1800 мм и доборные - высотой 1150 и 1750 мм.

1.1.3. В оконные проемы высотой 1200 и 1800 мм должны устанавливаться доборные панели, имеющие высоты соответственно 1150 и 1750 мм.

1.1.4. При установке панелей в оконные проемы по высоте в несколько рядов верхний ряд должен состоять из доборных панелей; в нижних рядах устанавливаются панели высотой 1200 или 1800 мм.

Примеры установки панелей в проемы указаны в приложении.

1.1.5. Типы и основные размеры открывающихся и глухих створок панелей должны соответствовать указанным на рис. 5-7.

1.2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.2.1. Панели должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам типовых конструкций, утвержденным в установленном порядке.

1.2.2. Материалы для изготовления элементов панелей должны соответствовать указанным в таблице.

1.2.3. Для остекления панелей должно применяться оконное листовое стекло толщиной 4 мм по ГОСТ 111-90.

1.2.4. Для уплотнения примыкания кромок стекла к металлическим деталям панелей следует применять прокладку из резины, соответствующей ТУ 38.005.204-71.

1.2.5. Конструкции приборов открывания должны обеспечивать возможность очистки остекления, а также смазки трущихся деталей, регулировки и производства ремонта в процессе эксплуатации без демонтажа панели.

1.2.6. Открывание створок панели должно осуществляться из помещения (по условиям, обеспечивающим охрану помещений), при этом створка под действием наружных воздействий и ветровых нагрузок не должна открываться.

1.2.7. Панели должны монтироваться на болтах. Электросварка при монтаже панелей не допускается.

1.2.8. Предельные отклонения размеров панелей в мм следующие:

по длине панели - 5

по высоте панели - 2

между осями стоек рамы - 2

по ширине и высоте створок - 1

1.2.9. Неперпендикулярность стоек панели и элементов створок не должна быть более 1 мм на 1 м высоты.

1.2.10. Непрямолинейность элементов не должна быть более 1 мм на длине 1 м и 2 мм на всей длине.

1.2.11. Неплоскостность панелей и ее составных частей не должна быть более 3 мм на всей длине и не более 1 мм на длине 1 м.

1.2.12. Защиту от коррозии стальных элементов панелей и их приборов открывания следует выполнять в соответствии с главой СНиП II-28-73.

Указанная защита должна выполняться на заводе-изготовителе.

Окно должно обладать определенной теплопроводностью, стыки окна обязаны сохранять герметичность, также уделяется внимание прочности углов и шумозащите.

1.3. КОМПЛЕКТНОСТЬ

1.3.1. Панели должны поставляться заводом-изготовителем комплектно по спецификации заказчика.

1.3.2. В состав поставляемого комплекта должны входить: панели в собранном виде со створками, детали крепления панелей, метизы, резиновый профиль для уплотнения остекления, а также приборы открывания.

1.3.3. Стекло для панелей в состав поставляемого комплекта не входит.

1.4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

1.4.1. На стойках каждой панели с наружной стороны должно быть нанесено несмываемой краской условное обозначение панели.

1.4.2 Завод-изготовитель должен сопровождать каждую поставляемую партию панелей паспортом, в котором необходимо указывать:

а) наименование и адрес завода-изготовителя;

б) наименование и условное обозначение панелей;

в) количество и массу панелей;

г) дату изготовления;

д) обозначение серии рабочих чертежей и настоящего стандарта.

1.4.3. Упаковка панелей должна производиться пачками из 5 панелей одного типа.

1.4.4. Подъем, погрузка и выгрузка пачек должны производиться краном с применением специальных траверс и захватных приспособлений.

Каждая пачка должна быть скреплена проволокой в четырех углах.

1.4.5. Детали крепления, метизы и резиновый профиль должны быть упакованы в деревянные ящики по ГОСТ 18617-83.

Масса ящика (брутто) не должна превышать 50 кг.

1.4.6. Перевозка панелей допускается любым видом транспорта при условии защиты их от механических повреждений.

1.4.7. Панели должны храниться на подкладках на открытой площадке, расположенной на незатапливаемой территории.

Комплектующие детали, указанные в п. 1.4.5, должны храниться в упакованном виде под навесом.

2. ВОРОТА

Ворота - отверстие, проем в стене или ограде для прохода и проезда.

Сегодня к воротам предъявляются высокие требования не только по функциональности, долговечности, надежности, но также и по соответствию их дизайна общей архитектуре здания. Ведущие производители стараются учитывать это требование при разработке своей продукции.

Классификация ворот возможна по различным критериям: область применения, тип открывания, конструктивное решение, применяемые материалы.

По области применения ворота обычно подразделяют на гаражные и промышленные.

Группа промышленных ворот чрезвычайно широка, т.к. они предназначены не только для общественных гаражей, но для различных производств, складов, автоцентров и т.п. Особые требования по влагостойкости, огнестойкости, энергосбережению, освещению и т.п. диктуют необходимость разработки различных типов ворот. Наиболее востребованы на сегодняшний день энергосберегающие скоростные ворота.

По типам открывания можно выделить ворота распашные, откатные (в том числе круговые откатные), складывающиеся, подъемные (в том числе подъемно-поворотные, секционные), скручивающиеся (рулонные).

По конструкции полотно ворот может представлять собой как цельное полотно, так и состоящее из отдельных секций (ламелей) - секционные или рулонные ворота. Существует, кроме того, такая разновидность ворот, как пластиковые завесы, полотно которых представляет собой полоски пластика. В зависимости от показателей по теплопроводности, ворота подразделяются на утепленные и неутепленные.

Материалы, используемые для полотен ворот, - это, как правило, металлы (сталь, алюминий или комбинации этих материалов), но может быть также древесина, различные типы стекол, пластики. В целях увеличения долговечности ворот на металлы наносят различные покрытия.

Управление воротами (рис.150) возможно осуществлять либо вручную, либо с помощью электрического привода, дополненного различными устройствами доступа и безопасности. Обычно конструкции ворот разработаны таким образом, что оснащение электрическим приводом любых типов ворот возможно как в процессе монтажа новых ворот, так и уже установленных, работающих конструкций.

Особое внимание необходимо обратить на проблему безопасности использования ворот. В России на сегодняшний день нет нормативных документов, регламентирующих эти требования. На Западе данному вопросу уделяется первоочередное внимание, разработаны стандарты безопасности для гаражных (EN 12604) и промышленных ворот (EN 12453).

Данные стандарты устанавливают требования безопасности, предъявляемые к воротам, выполнение которых обеспечивает надежную защиту потребителей, пользующихся данными конструкциями. Прежде всего, должна быть исключена возможность защемления пальцев, а ворота - быть оборудованы устройствами, исключающими непроизвольное их движение при повреждении. На них не должно быть никаких выступающих и свисающих частей, которые могли бы стать причиной ранения потребителей.

В настоящее время на российском рынке представлены ворота, как западных производителей, так и отечественных. Причем часть российских компаний наладила полностью российское производство, а другие осуществляют сборку из комплектующих западных производителей.

2.1.КОНСТРУКЦИЯ ВОРОТ

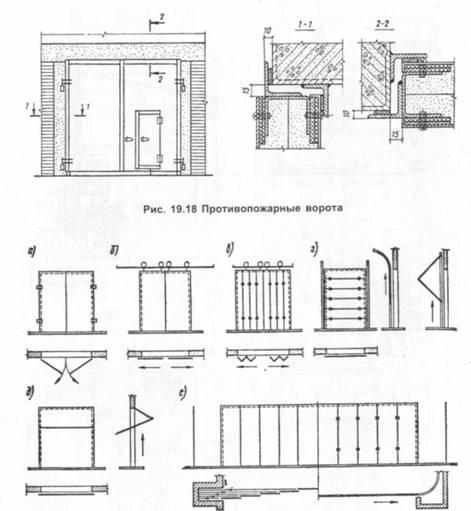

Наиболее простым конструктивным решением характеризуются распашные ворота, широко распространенные в отечественной и зарубежной практике строительства производственных зданий. В большинстве случаев ворота размерами 3X3 и 3,6X3,6 м выполняют распашными, а размерами 4,2X4,2 и 4,8X5,4 м — распашными складчатыми для снижения усилия при открывании. Ворота состоят из стальной рамы. В конструкциях, предназначенных для применения в районах с расчетной зимней температурой ниже —40°С, на внутреннюю поверхность рамы крепится деревянный брус. На раму с помощью шарнирных петель навешены полотна, которые состоят из каркаса и трехслойных металлических панелей с утеплителем из заливочного пенопласта или минераловатных плит. В одной из створок предусмотрена калитка. Уплотнение в притворе полотен и в местах примыкания их к раме выполнено с помощью резиновых уплотнителей трубчатого типа.

В распашных складчатых воротах распашное полотно имеет ширину не более 1,5 м, при которой усилие открывания не превышает 150 Н. В распашном полотне предусматривается калитка для прохода людей. Сверху распашного складчатого полотна  установлена  подвеска  с  опорными  роликами,  которые перемещаются по направляющей, закрепленной па ригеле рамы ворот. На полотнах размещены механизмы открывания, фиксирующие полотна в закрытом положении. Распашные ворота рационально использовать, главным образом, в зданиях, строящихся в малоснежных районах.

Более сложным конструктивным решением отличаются откатные ворота с механизированным открыванием, которые включают полотно, монорельс и электропровод. Полотно может быть выполнено холодным и утепленным. Оно устанавливается с наружной стороны здания и имеет стальной каркас из трубчатого тонкостенного гнутого профиля и заполнения. Заполнение утепленного полотна выполняют из трехслойных металлических панелей шириной 300, 600 или 1000 мм с минераловатным утеплителем. На полотне смонтированы две каретки, снабженные рычагами и отклоняющимися роликами, предназначенными для перемещения по горизонтальной направляющей и наклонным поверхностям. Форма пути, по которому происходит качение роликов, предусматривает некоторый подъем полотна перед открыванием. Монорельс через кронштейны передает нагрузку на колонны здания. Механизм выкатывания полотна размещен на монорельсе со стороны помещения.

Конструкция монорельса и притворов обеспечивает откатывание полотна в обе стороны механизированным способом или вручную. Уплотнение притворов выполнено резиновыми профилями.

3.ДВЕРИ

Дверь — проём в стене для входа в какое-либо помещение или выхода из него; а также створ или несколько створов, закрывающие такой проём. Первопричиной возникновения дверей принято считать защиту жилища человека от внешних угроз и неблагоприятных природных явлений.

Двери поступают на стройку в виде блоков, состоящих из коробок и полотен. Дверная коробка состоит из обвязки с четвертями для навески дверного полотна. В коробках внутренних дверей нижний брус обвязки (порог) обычно отсутствует. Для дверных коробок, устанавливаемых в перегородках, ширину обвязки принимают равной толщине перегородки. Дверные блоки в наружных стенах устанавливают в четверти, устраиваемые в дверных проемах этих стен, и крепят так же, как и оконные блоки.

Рис.1. Щитовая дверь: общий вид; б — щитовое полотно с обкладками; в — то же, без обкладок; 1 — перегородки; столярная плита; 2 — листовая фанера; 3 — обкладка; 4 робка; 6 — наличник

Во внутренних стенах проемы обычно делают без четвертей. Коробки дверных блоков крепят гвоздями к обрамляющим проем вертикальным брускам или заделанным в стены деревянным пробкам. Швы между коробкой и стеной для звукоизоляции проконопачивают и закрывают профилированными досками — наличниками. Переход от наличника к полу оформляется тумбочками.

Двери щитовой конструкции (рис.1) состоят из рамки, образованной обвязочными брусками, и щита, склеенного из реек и облицованного с двух сторон шпоном (тонкий слой древесины) толщиной 3 мм или твердой древесноволокнистой плитой толщиной 4 мм. Толщина щитового дверного полотна составляет 30—40 мм, а ширина выступающей обкладки — 44—54 мм (соответственно). Щиты из реек иногда делают без окаймляющей рамки.

Щитовые двери гигиеничны, экономичны и имеют хороший внешний вид. Поэтому их широко применяют в строительстве.

Рис.2. Филенчатая дверь: 1 — обвязка; 2 — филенка; 3—капельник; 4 — нижняя отбойная планка; 5 — средник

Филенчатые дверные полотна (рис.2) применяют в уникальных зданиях и для наружных входов. По конструкции они состоят из обвязки, одного или нескольких средников и филенок, которые вставляются в пазы обвязок и средников. Филенки бывают дощатые, фанерные, из древесноволокнистых плит и др. В наружных дверях для устранения продуваемости устраивают наплавные филенки. Притворы двухпольных дверей делают в фальц (четверть). Зазор между полотнами закрывают с обеих сторон нащельниками.

Двери в брандмауэрах (несгораемые противопожарные стены), а также ведущие из лестничных клеток на чердак необходимо устраивать несгораемые или трудносгораемые. Несгораемые двери выполняют из стали. Их изготовляют с воздушной прослойкой или с заполнением минеральным войлоком.

Рис.3. Дверные приборы: а — петля; б — ручка-скоба; в — врезной замок; г — ручка фалевая; д — врезная задвижка (шпингалет)

Дверные приборы (рис.3) — петли, дверные ручки, резные замки, дверные задвижки и др. Обычно применяют разъемные полушарнирные петли, состоящие из двух половин, одна из них (прицепляемая к коробке) снабжена круглым штырем, а другая (прикрепляемая к створке) —трубкой, которой она насаживается на штырь.

Дверные ручки имеют разные форму и размеры. Для наружных дверей обычно используют ручки-скобы, а для внутренних — ручки-скобы, ручки-фали, ручки-кнопки.

Врезные, дверные замки также имеют различную конструкцию.

По материалу дверные приборы могут быть металлическими черными (лакированными), никелированными, хромированными и др.

Дверные ручки выполняют из металла, пластмассы и стекла.
