Нарезание наружной резьбы

Ход урока.

1. Организационная часть.

Приветствие.

Проверка посещаемости.

Назначения дежурства в кабинете.

Объяснение цели урока и задач, поставленных перед учащимися

II. Повторение пройденного материал.

- Какие металлы вы знаете?

- Какими свойствами обладают различные металлы?

- Какие изделия делают из металлов?

II. Изложение программного материала.

Многие детали машин, строительных конструкций скрепляют между собой при помощи резьбовых соединений. В резьбовых соединениях применяются:

болт — цилиндрический стержень с головкой на одном конце и с резьбой на другом;

шпилька — цилиндрический стержень с резьбой на обоих концах;

винт — цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей.

Резьба – это выступы на поверхности винтов и гаек, расположенные по винтовой линии. Резьба бывает двух видов: наружная и внутренняя.

Продемонстрировать образцы

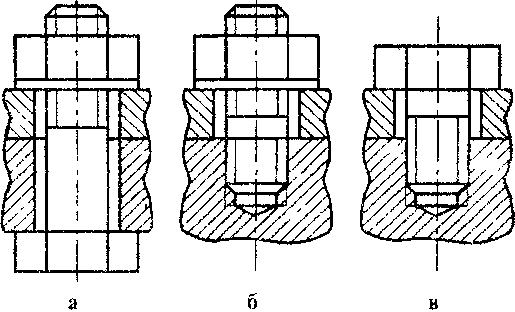

Рисунок 1. Резьбовые соединения при помощи: а – болта; б – шпильки; в – винта.

Основными элементами резьбы (смотрите рисунок 2) являются:

– угол подъёма винтовой линии α;

– шаг резьбы p;

– угол профиля y;

– наружный и внутренний диаметры;

– нитки (витком) называется часть резьбы, образуемой при одном полном обороте профиля.

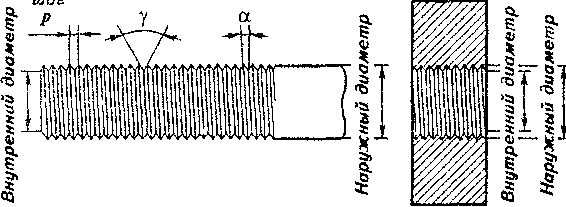

Рисунок 2. Элементы резьбы

Профили резьбы (на плакате):

- Цилиндрическая – треугольная;

- Коническая – треугольная;

- Прямоугольная;

- Трапецеидальная;

- Упорная;

- Круглая;

- Однозаходная (Применяют для надежного соединения) и многозаходная

Для нарезания наружной резьбы используют плашки. Режущие кромки, образованные продольными отверстиями, в местах пересечения с профилем резьбы имеют форму клина и обеспечивают резание заготовки (смотрите рисунок 3).

Рисунок 3. Круглая плашка (а) и ее закрепление в плашкодержателе

Для нарезания резьбы плашкой (смотрите рисунок 4) на стержне необходимо по таблице определить диаметр стержня и проточить заготовку на данный диаметр с обязательным снятием фаски (смотрите таблицу 1).

Таблица 1

Рис. 4. Нарезание резьбы плашкой

При нарезании заготовку вертикально закрепляют в тисках с выступом на длину резьбы + 20–25 мм.

Плашку накладывают на верхний конец стержня и с небольшим нажимом без перекосов вращают.

Вращают плашкодержателъ 1–2 оборота по часовой стрелке и 0,5 оборота против.

После нарезания нескольких витков стержень желательно смазать маслом.

 Внутреннюю резьбу нарезают метчиком, который состоит из хвостовика и рабочей части (смотрите рисунок 5).

Рис. 5. Метчики: а – устройство; б – комплект для нарезания метрической резьбы

Ручные метчики для нарезания метрической резьбы выпускают по 1, 2, 3 в комплекте. Перед нарезанием в детали выполняют отверстие.

Заготовка закрепляется в тиски согласно рисунку (смотрите рисунок 6).

Рисунок 6. Нарезание резьбы плашкой на токарно-винтовом станке:
1 – трехкулачковый патрон; 2 – заготовка; 3 – плашкодержатель с плашкой;
4 – пиноль задней бабки; 5 – планка; 6 – резцедержатель

Предварительно смазанный метчик без перекоса помещают в нарезаемое отверстие и плавно вращают по часовой стрелке с интервалами 1–2 оборота по часовой стрелке, 0,5 оборота против.

Качество резьбы в обоих случаях проверяют, наворачивая болт и гайку друг на друга.

Какие же могут возникнуть дефекты при нарезании резьбы?

1. Рваная нарезка, если отсутствует смазка.

2. Резьба неполного профиля, если не соответствуют диаметры стержня и отверстия.

3. Поломка метчика и плашки, если диаметр отверстия меньше нормы и стержня больше нормы.

Правила техники безопасности при работе с напильником?

1) Плашку накладывают на верхний конец стержня и с небольшим нажимом без перекосов вращают.

2) Вращать плашкодержатель 1- 2 оборота по часовой стрелке и 0,5 оборота - против часовой.

3) После нарезания нескольких витков стержень смазать маслом.

III. Практическая часть.

Нарезать наружную резьбу можно и на токарно-винторезном станке.

Вначале учитель самостоятельно демонстрирует нарезание резьбы на станке (см. рис. 7).

Рис 7. Нарезание резьбы метчиком

Станок настраивается на минимальную частоту вращения шпинделя.

Закрепляют заготовку в патрон, а плашку — в плашкодержатель.

Установить плашку заборной частью на фаску заготовки и поджать плашкодержатель пинолью задней бабки согласно рисунку.

Включив станок, поджать плашкодержатель к вращающейся заготовке.

Как только плашка начнет навинчиваться на заготовку, станок выключить, не доходя 3–4 мм до конца резьбы.

Остаток резьбы нарезать вручную.

После предложить проделать операцию учащимся.

IV. Заключительная часть.

Оценить работы, выполненные учащимися, отметить наиболее характерные дефекты. Отметить лучшие работы. Уборка рабочих мест и мастерской
