Оборудование для увлажнения заготовок верха обуви. Термостат – увлажнитель ТУВ-О.

Тема урока: Оборудование для увлажнения заготовок верха обуви. Термостат – увлажнитель ТУВ-О.

Термостат-увлажнитель ТУВ-О. Предназначен для актива­ции клеевых пленок, нанесенных на затяжные кромки загото­вок верха и стельки, размягчения подносков и до увлажнения заготовок верха обуви.

Термостат-увлажнитель ТУВ-О. Предназначен для актива­ции клеевых пленок, нанесенных на затяжные кромки загото­вок верха и стельки, размягчения подносков и до увлажнения заготовок верха обуви.

Техническая характеристика термостата-увлажнителя ТУВ-0

40 120

60 90

Число позиций 3

Установленная мощность, кВт 4,9

Температура активаторов, °С 120-135

Габарит, мм 715 ×530 ×1480

Масса, кг 82

Термостат-увлажнитель состоит из основания 1 (рис. 126,а), устанавливаемого на полу без фундамента, парогенератора 3 и электрооборудования 2.

Основание 1 представляет собой сварной каркас из уголко­вой стали, к которому прикреплен деревянный стол, служащий опорой для парогенератора 3.

Парогенератор 3 (рис, 126, б) представляет собой термо изо­лированную камеру, в которой размещены парообразователь 8, бак для воды 5 и поплавковый клапан 4. В нижней части паро­образователя расположены трубчатые электронагреватели 7 (ТЭНы) для нагревания воды, а в верхней части — для нагре­вания паровоздушной смеси. В средней части парообразователя установлены пуансоны 6 для активации клеевой пленки на стельке. При обработке заготовок верха обуви без колодок пу­ансоны снимают, а на их место устанавливают специальные подставки.

Вода в парообразователь поступает из бака через поплав­ковый клапан, который одновременно служит для поддержания ее уровня. При понижении уровня воды ниже номинального микропереключатель дает команду на отключение электрона­гревателя.

Термостат-увлажнитель устанавливают рядом с машиной для затяжки носочно-пучковой части заготовки верха обуви. Рабочий, обслуживающий затяжную машину, помещает в тер­мостат-увлажнитель заготовки верха обуви, надетые на колодки или без колодок. После окончания времени выдержки заго­товку верха извлекают из термостата-увлажнителя и устанав­ливают в рабочие органы затяжной машины, а на освободив­шееся место помещают следующую заготовку верха. Одновременно в термостате-увлажнителе можно обрабатывать три по­лупары.

Электрооборудование термостата-увлажнителя состоит из двух электронагревателей воды, двух электронагревателей па­ровоздушной смеси, трех электронагревателей термостата-ув­лажнителя, трех терморегуляторов (датчиков) и панели управ­ления. Схема управления термостатом-увлажнителем преду­сматривает автоматическое поддержание выбранных режимов работы, сигнализацию наличия напряжения на электронагре­вателях и отсутствия воды в баке с автоматическим отключе­нием электронагревателей.

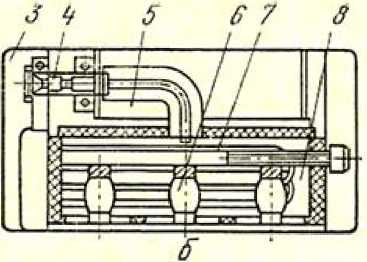

Рис. 126. Термостат увлажнитель ТУВ-0 (а) и его парогенератор (б)

Вопросы для контроля знаний:

1.Назначение машины ППС-С

2.Перечислить основные рабочие органы

3.Расказать о принципе работы машины

4.Расказать о безопасных приемах работы на машине

Домашнее задание: Выучить назначение и принцип действия термостата увлажнителя ТУВ-О. Составить конспект.
