Опорный конспект (пример заполнения)

Знал

Узнал

Хочу узнать

Как образуется электромагнитный момент.

Каким образом можно определить направление электромагнитного момента.

Формула электромагнитного момента и его расчет.

Что такое скольжение асинхронной машины.

Зависимость момента от скольжения при U₁=const,

f₁= const.

Как влияет скольжение на момент асинхронной машины.

Критические точки механической характеристики асинхронной машины.

Формула электромагнитного момента асинхронной машины:

М =

Электромагнитный момент асинхронного двигателя пропорционален квадрату напряжения сети: М≡U

Эксплуатационные свойства двигателя, как влияет напряжение сети на вращающий электромагнитный момент двигателя

На механической характеристике зоны соответствующие различным режимам работы асинхронной машины: двигательный режим; генераторный режим и тормозной режим.

При включении асинхронного двигателя в сеть ротор остается неподвижным (n₂=0) и скольжение S=1.

Возникает пусковой момент и под действием этого момента начинается вращение ротора двигателя.

Для анализа работы асинхронного двигателя удобнее воспользоваться механической характеристикой М=f (S), представленный на рисунке:

Статический момент Мст равен сумме противодействующих моментов при равномерном вращении ротора.

Установившееся значение момента М будет равна: М = М₀ + M₂ = M_ст.

Изменения нагрузки на валу двигателя.

Устойчивая работа асинхронного двигателя

при скольжениях меньше критического (S Sкр).

Перегрузочная способность для асинхронных двигателей составляет:

λ = M_max /M_ном = 1,7 ÷ 2,5.

Увеличение нагрузочного момента на валу двигателя М₂, что приведет к уменьшению электромагнитного момента М пока ротор двигателя не остановится.

Работа асинхронного двигателя становится неустойчивой при скольжениях S ≥ Sкр.

Ошибки не превышают значений допустимых для технических расчетов.

Упрощенная формула момента – формула Клосса:

M = M_max .

Расчет механической характеристики намного упрощается, если его внести в относительных единицах:

M_* = ,

где M_* = M/M_max.

Изменения максимального и пускового моментов.

Механические характеристики асинхронного двигателя при изменениях напряжения сети,

из которых следует напряжение U₁ влияет на перегрузочную способность двигателя λ = M_max /M_ном.

Выбранное значение r^/₂ обеспечивает двигателю, требуемое значение пускового момента.

Механические характеристики асинхронного двигателя при изменении активного сопротивления обмотки ротора

Магнитные поля от высших пространственных гармоник магнитного поля статора и ротора.

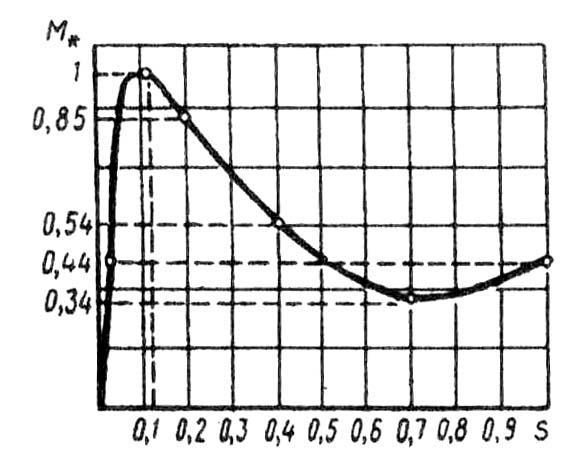

Механическая характеристика асинхронного двигателя типа АИРМ160М4У3 М*= f(s), где M* = M/Mmax

M*=1,0; M*ном=0,44; М*п=0,46; М*min=0,34

Вывод:

Рассмотренные вопросы механических характеристик имеют большое практическое значение при рассмотрении вопросов пуска и регулирования частоты вращения асинхронных двигателей.
