Оценка по учебной и (или) производственной практике

4. Оценка по учебной и (или) производственной практике

4.1. Общие положения

Целью оценки по учебной и (или) производственной практике является установление степени освоения: 1) профессиональных и общих компетенций; 2) практического опыта и умений.

Оценка по учебной и (или) производственной практике выставляется на основании данных аттестационного листа (характеристики профессиональной деятельности обучающегося/студента на практике) с указанием видов работ, выполненных обучающимся во время практики, их объема, качества выполнения в соответствии с технологией и (или) требованиями организации, в которой проходила практика.

4.2. Виды работ практики и проверяемые результаты обучения по профессиональному модулю

4.2.1. Учебная практика (при наличии):

Таблица 7

4.2.2. Производственная практика (при наличии):

Таблица 8

Экзамен квалификационный по ПМ 05. Выполнение работ по одной или нескольким профессиям рабочих, должностям.

Профессиональные компетенции:

ПК 5.1. Производить подготовку и организацию монтажа силового электрооборудования

ПК 5.2. Устанавливать и подключать различное силовое электрооборудование.

ПК 5.3. Производить контроль качества монтажа силового электрооборудования.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование: - учебный стенд СПЭЭ – ИБ – НМП

- счетчик однофазный СО – 51 ПК

- лабораторный модуль «Однофазное питание»

- лабораторный модуль «Питание и кнопка аварийного отключения»

- трехфазный автоматический выключатель ВА47-29 3Р 2А

- дифференцированный выключатель АД 12 2Р 6А

- соединительные проводники

- кабель канал

-монтажная панель

- дин-рейка

- патрон настенный для лампы накаливания

- лампа накаливания 40Вт

- двухклавишный выключатель ВС20-2-0-ББ

Инструменты: отвертка, плоскогубцы, клещи для снятия изоляции, бокорезы

Время выполнения задания – 6 часов

Задание.

Выполните осмотр и установку однофазного счетчика согласно схемы

Профессиональные компетенции:

ПК 5.1. Производить подготовку и организацию монтажа силового электрооборудования

ПК 5.2. Устанавливать и подключать различное силовое электрооборудование.

ПК 5.3. Производить контроль качества монтажа силового электрооборудования.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование: - учебный стенд СПЭЭ – ИБ – НМП

- лабораторный модуль «Однофазное питание»

- лабораторный модуль «Питание и кнопка аварийного отключения»

- монтажная панель

- соединительные проводники

- трехфазный автоматический выключатель ВА47-29 3Р 2А

- дифференцированный выключатель АД 12 2Р 6А

- три однофазных автоматических выключателя

- одноместная розетка для открытой установки без заземляющего контакта РС20-2-ББ

- одноместная розетка для открытой установки с заземляющим контактактом РС20-3-ББ

- дин-рейка

- патрон настенный для лампы накаливания

- лампа накаливания 40Вт

- одноклавишный выключатель для открытой установки ВС20-1-0-ББ

- кабель канал

Инструменты: отвертка, плоскогубцы, клещи для снятия изоляции, бокорезы

Время выполнения задания – 6 часов

Задание.

Выполните капитальный ремонт освещения в закрытом трансформаторном пункте:

1. Замена выключателей

2. Замена розеток

Схема электрических соединений

Профессиональные компетенции:

ПК 5.1. Производить подготовку и организацию монтажа силового электрооборудования

ПК 5.2. Устанавливать и подключать различное силовое электрооборудование.

ПК 5.3. Производить контроль качества монтажа силового электрооборудования.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование: - учебный стенд СПЭЭ – ИБ – НМП Инструменты: отвертка, плоскогубцы, клещи для снятия изоляции, бокорезы

Используемый материал: ответвительные коробки, однополюсные и двухполюсные выключатели, монтажные провода марки ППВ 3х2,5мм², лампы накаливания, патроны, кабель – канал.

Время выполнения задания – 6 часов

Задание.

Выполните сборку схемы подключения асинхронного двигателя в реверсивном режиме.

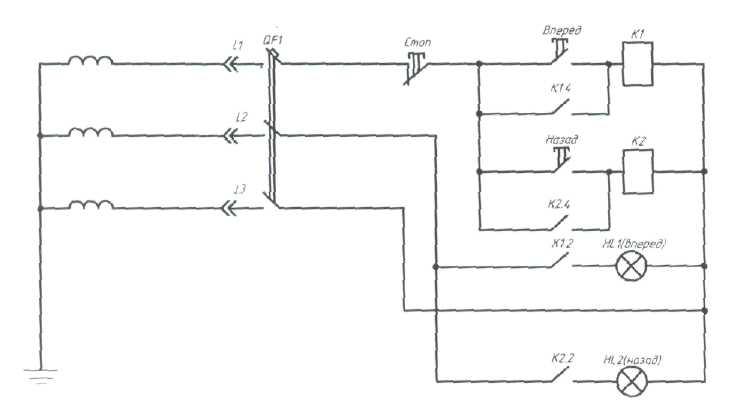

Схема электрических соединений для включения реверсивного пускателя

Профессиональные компетенции: ПК 5.1. Прокладывать силовые электропроводки различных видов;

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование: - учебный стенд СПЭЭ – ИБ – НМП Инструменты: отвертка, плоскогубцы, клещи для снятия изоляции, бокорезы

Используемый материал: ответвительные коробки, однополюсные и двухполюсные выключатели, монтажные провода марки ППВ 3х2,5мм², лампы накаливания, патроны, кабель – канал.

Время выполнения задания – 6 часов

Задание.

Выполните по данному чертежу проекта разметку многолинейной схемы монтажа электропроводки однокомнатной квартиры и осуществите ее сборку на стенде.

Схема электропроводки однокомнатной квартиры

Профессиональные компетенции: ПК 5.2. Производить ремонт силовых электропроводок;

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование: - учебный стенд СПЭЭ – ИБ – НМП Инструменты: отвертка, плоскогубцы, клещи для снятия изоляции, бокорезы

Используемый материал: ответвительные коробки, однополюсные и двухполюсные выключатели, монтажные провода марки ППВ 3х2,5мм², лампы накаливания, патроны, кабель – канал.

Время выполнения задания – 6 часов

Задание.

Выполните по данному чертежу проекта ремонт электропроводки однокомнатной квартиры на стенде.

Схема электропроводки однокомнатной квартиры

Профессиональные компетенции:

ПК 5.1. Производить подготовительные работы к монтажу распределительных устройств

ПК 5.2. Выполнять различные типы соединительных электропроводок

ПК 5.3. Устанавливать и подключать распределительные устройства.

ПК 5.4. Проверять качество и надежность монтажа распределительных устройств и вторичных цепей.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование:

- ПК с выходом в интернет, рабочие места по количеству обучающихся;

- счетчик однофазный СО – 51 ПК;

- макет распределительного щитка ЩР;

- автоматический выключатель ВА – 101 – 2/50;

- автоматический выключатель ВА – 101 – 1/16;

- автоматический выключатель ВА – 101 – 1/32;

- устройство защитного отключения УЗО – 01 – 2 – 63/30;

- кабель ВВГ 3х6 мм²;

- кабель ВВГ 3х4 мм²;

- кабель ВВГ 3х1,5 мм²;

- шинка нулевая и заземления;

- DIN – рейки;

- набор инструмента электромонтажника по вторичным цепям;

- инструкционные карты, технологические инструкции, пособия электромонтажника, справочная литература и методические рекомендации

Время выполнения задания – 6 часов.

Задание

Выполните монтаж распределительного щитка квартиры согласно схемы

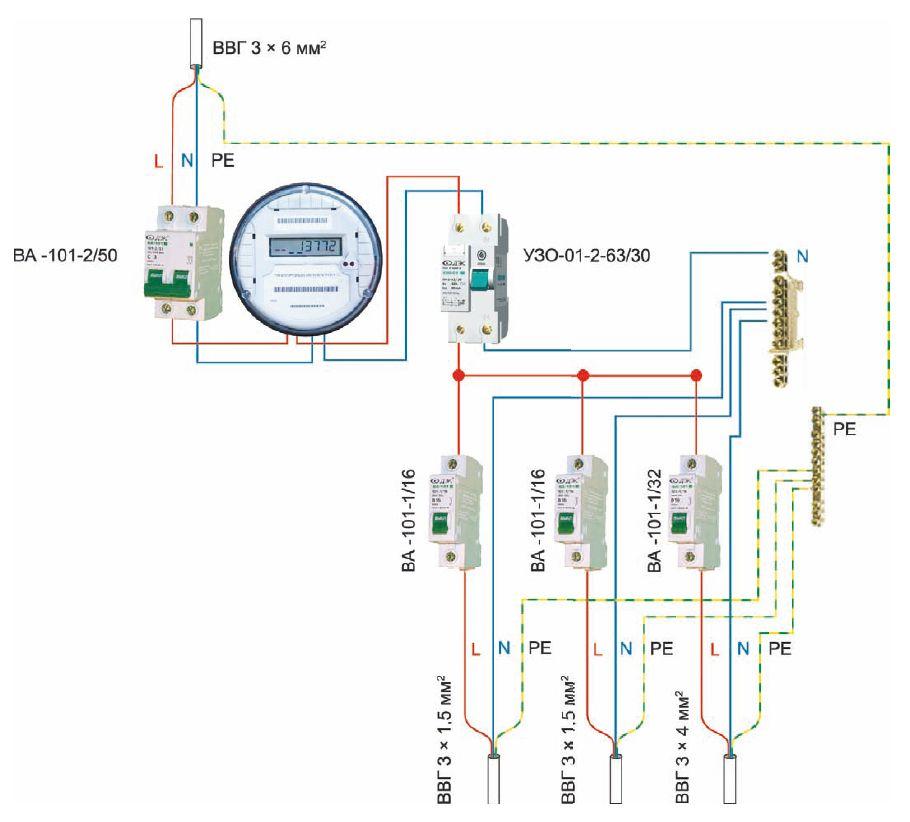

Схема распределительного щитка квартиры

Профессиональные компетенции:

ПК 5.1. Производить подготовительные работы к монтажу распределительных устройств

ПК 5.2. Выполнять различные типы соединительных электропроводок

ПК 5.3. Устанавливать и подключать распределительные устройства.

ПК 5.4. Проверять качество и надежность монтажа распределительных устройств и вторичных цепей.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование:

- ПК с выходом в интернет, рабочие места по количеству обучающихся;

- макет силового распределительного шкафа типа ШРС;

- выключатель ВР 32 250 А;

- предохранители ППН – 33 100А;

- шины алюминиевые 30х3;

- набор инструмента электромонтажника;

- инструкционные карты, технологические инструкции, пособия электромонтажника, справочная литература и методические рекомендации

Время выполнения задания – 6 часов.

Задание

Выполните монтаж силового шкафа типа ШРС согласно схемы

Схема распределительного шкафа ШРС

Профессиональные компетенции:

ПК 5.2. Выполнять различные типы соединительных электропроводок

ПК 5.4. Устанавливать и подключать приборы и аппараты вторичных цепей.

ПК 5.5. Проверять качество и надежность монтажа распределительных устройств и вторичных цепей.

Инструкция

Внимательно прочитайте задание.

Вы можете воспользоваться учебно-методической и справочной литературой, имеющейся на специальном столе, персональным компьютером, выходом в интернет.

Оборудование:

- ПК с выходом в интернет, рабочие места по количеству обучающихся;

- типовой комплект оборудования СПЭЭ – ИБ – НМП;

- предохранитель;

- автоматический выключатель ВА – 101 – 3/50;

- магнитный пускатель КМИ – 10910;

- переключатель ПК;

- светосигнальная арматура;

- кнопочный пост ПКЕ – 222;

- зажим коммутационный ЗН;

- соединительные проводники;

- шинка нулевая и заземления;

- DIN – рейки;

- набор инструмента электромонтажника по вторичным цепям;

- инструкционные карты, технологические инструкции, пособия электромонтажника, справочная литература и методические рекомендации.

Время выполнения задания – 6часов.

Задание

Выполните монтаж схемы управления распределительного устройства РУС 5115 согласно схемы

Схема управления распределительного устройства РУС 5115
