План занятия теоретического обучения с конспектом по ПМ.01. «Изготовление шаблонов и приспособлений» Тема урока № 22: «Шаблоны для разметки щитовых соединений, гнёзд под установку фурнитуры и сверления отверстий»

Филиал ФКП образовательного учреждения № 44 ФСИН России

Владимирская область, пос. Пакино

План занятия теоретического обучения по ПМ.01.

«Изготовление шаблонов и приспособлений»

Тема урока № 22:

«Шаблоны для разметки щитовых соединений, гнёзд под установку фурнитуры и сверления отверстий»

по профессии

262023.01 «Мастер столярного и мебельного производства»

подготовил

преподаватель спецдисциплин

Григорьев Игорь Александрович

пос. Пакино
2017

План урока теоретического обучения

Материально-техническое оснащение урока

(Учебно-наглядные пособия, ТСО и другие средства обучения)

ИС-МИ (278-292); комплект плакатов и УНП по столярному делу

________________________________________________________________________________

ПМ.01. Изготовление шаблонов и приспособлений

МДК.01.02. Конструирование шаблонов

Тема раздела: Методы разработки конструкций шаблонов и приспособлений для изготовления

столярных и мебельных изделий

Тема урока: Шаблоны для разметки щитовых соединений, гнёзд под установку

фурнитуры и сверления отверстий

Цели урока: образовательная осмысление и воспроизведение материала, решение различных дидактических задач обучения в комплексе.

развивающая формирование теоретических основ и восприятия новых знаний.

воспитательная развитие умственных способностей и самостоятельного воспроизведения

изученного материала.

Ход урока

1. Организационный момент: Проверка посещаемости, раздача тетрадей и учебной лит-ры

2. Главная часть урока.

2.1. Обоснование значения изучаемой темы и учебной цели урока.

2.2. * Выяснить знания учащихся, необходимые для изучения учебных элементов, при помощи следующих вопросов:

• Расскажите о понятии конструирования шаблонов.

2.3. Перечень учебных элементов, изучаемых на уроке:

2.4. Вопросы или задания для закрепления и обобщения изученного учебного материала:

• Какие бывают шаблоны для разметки щитовых соединений, гнёзд под установку фурнитуры и сверления отверстий?

2.5. Сообщить учащимся оценки за ответы (выполненное задание) и прокомментировать их.

3. Домашнее задание учить по конспекту и повторить пройденный учебный материал.

Конспект к уроку

Шаблоны для разметки щитовых соединений, гнёзд под установку

фурнитуры и сверления отверстий

Шаблоны для разметки соединений на двойной шип изготавливают в виде гребёнки (рис. 200, а), на рабочей поверхности которой установлены шпильки (гвозди без шляпок) на расстояниях от упора гребенки в соответствии с размерами шипового соединения. Гре­бенка позволяет сразу нанести нужное количество рисок и применяется при разметке вместо рейсмуса. Гребенку изготавливают из древесины лиственных пород (береза, бук, дуб).

Накладные шаблоны для разметки шиповых соединений «лас­точкин хвост» (рис. 200, б), гнезд под установку петель (рис. 200, в) состоят из основания 1 и опорных брусков 2. На основании из фанеры или твердой древесноволокнистой плиты делаются прорези по форме шипа-проушины или гнезда. Опорные бруски крепят к основанию клеем или гвоздям и с двух сторон, что исключает изготовление шаблонов правого и левого исполнений.

Р азмер гнезда h равен ширине карты петли, 1 — длине карты петли, L = 1 ÷ 1,21. При разметке шаблон накладывается на размеча­емую деталь и прижимается к ней опорными брусками. Затем карандашом обводят контур размечаемых шипа-проушины или гнезда под петли.

Для разметки гнезд под карточные петли применяют шаблон (рис. 200, г) с переставными ножами. На основание 1 из древесины лиственных пород устанавливается упор 2, параллельно которому делают прорези для вставных ножей 4. Нож и из стальных заточенных с одной стороны полос выступают над поверхностью основа­ния на толщину карты петли (1 - 2 мм). Разметка гнезд производится следующим образом: размечаемую деталь 3 кладут на нож и вплот­ную к упору. Затем по предварительно подложенному бруску уда­ром молотка на размечаемой детали выбивают риски от ножей. Разметка на шаблонах со вставными ножами возможна только при условии, когда ширина карты врезаемой петли равна толщине раз­мечаемой детали. Если ширина карты петли меньше толщины раз­мечаемой детали, на её кромке после выборки гнезда под петлю остаются риски от ножей глубиной 1 – 2 мм.

Рис. 200. Шаблоны для разметки: а - на двойной шип; б - шип «ласточкин хвост»; в, д - гнезд под установку карточных петель; г, е - гнезд для установки замков; ж, з - гнезд под сверле­ние отверстий; 1 - основание; 2 - опорные бруски; 3 - размечаемая деталь; 4 - вставные ножи; 5 - скобы; 6 - щёчки

При разметке гнезд под петли, у которых ширина карты петли меньше толщины размечаемой детали, в которую врезается петля, применяются шаблоны со стальными скобами (рис. 200, д). Заподлицо к кромке основания 1 из древесины лиственных пород врезаются скобы и крепятся к основанию шурупами. Размеры скобы h и 1, а также форма скобы, должны соответствовать размерам и форме карты петли. Скобы изготавливаются из стальных полос, заточенных с одной или двух сторон.

При разметке гнезд скобы накладываются на размечаемую деталь, которую прижимают к кромке основания и опорному бруску 2. Затем по подложенному на скобу бруску ударом молотка на размечаемой детали выбивают риску сначала от одной, затем от другой скобы.

Шаблон для разметки гнезд под замки (рис. 200, е) состоит из основания 1 из древесины лиственных пород, щечек 6 из фанеры или древесноволокнистой плиты. Размеры и формы основания щечек должны соответствовать размерам и формам замка. При разметке шаблон вставляется в дверное полотно и обводится карандашом.

Шаблон для разметки гнезд под сверление отверстий (рис. 200, ж) состоит из основания 1 и опорных брусков 2. В основание, на расстояниях от опорных брусков и центров отверстий согласно технической документации на размечаемую деталь, ввинчивают шурупы. Затем у шурупов откусывают головы и затачивают напильником.

Размечаемый брусок прижимают к опорным брускам и нажимом на размечаемый брусок делают наколки в местах сверления отверстий. Шаблоны изготавливают из древесины хвойных пород.

При разметке небольших партий деталей для разметки гнезд под сверление отверстий изготавливают шаблоны (рис. 200, з) в основании 1 которых сделаны отверстия. Шаблон накладывают на размеча­емый брусок и прижимают его к опорным брускам 2. Затем через отверстия, просверленные в основании шаблона, шилом делают наколки на размечаемом бруске. Недостаток таких шаблонов — быстрый износ отверстий в основании, что снижает точность разметки.

Технологическая последовательность изготовления шаблона такова:

1. Изготовить лекало обрабатываемой детали для разметки цулаги.

2. Замерить диаметры упорного кольца и фрезы с учетом размера В или В₁, разметить основание шаблона, выпилить криволинейную кромку основания лобзиком или на ленточнопильном станке и зачистить.

3. Заготовить опорные бруски и прикрепить их шурупами к основанию.

4. Рабочую кромку основания обтянуть стальной лентой.

5. Установить зажимное приспособление.

Шаблоны для обработки на деревообрабатывающих станках сборочных единиц (рамы оконные и др.) применяют, в основном, при фрезеровании по контуру фальцев, пазов и др. на фрезерных станках. Конструкция шаблона для фрезерования фальцев оконных рам показана на рис. 207, а.

Шаблон состоит из основания 1, опорных брусков 2, прижимного приспособления 3. Основание шаблона рамочной конструкции изготавливают из древесины хвойных пород. Бруски рамки сечением не менее 100×19 мм соединяются на шип одинарный. Опорные бруски 2 крепят к основанию шурупами. Опорные бруски располагаются на основании таким образом, чтобы обрабатываемая оконная рама (показана пунктиром) входила в проем, образованный опорными брусками. Прижимное приспособление 3 может быть винтовым или эксцентриковым.

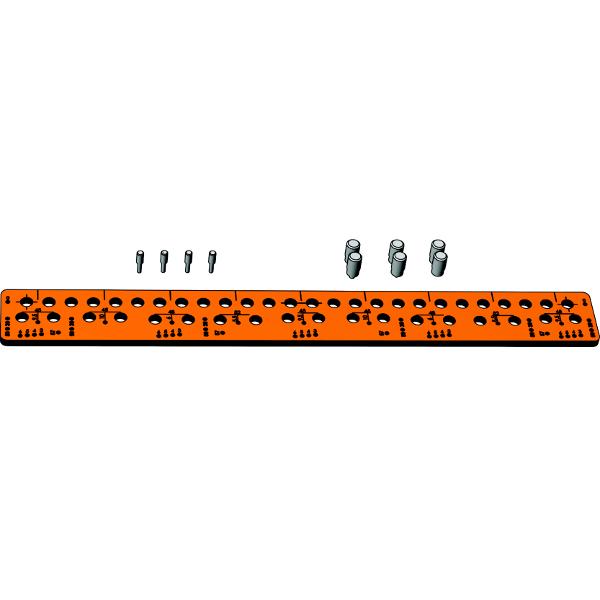

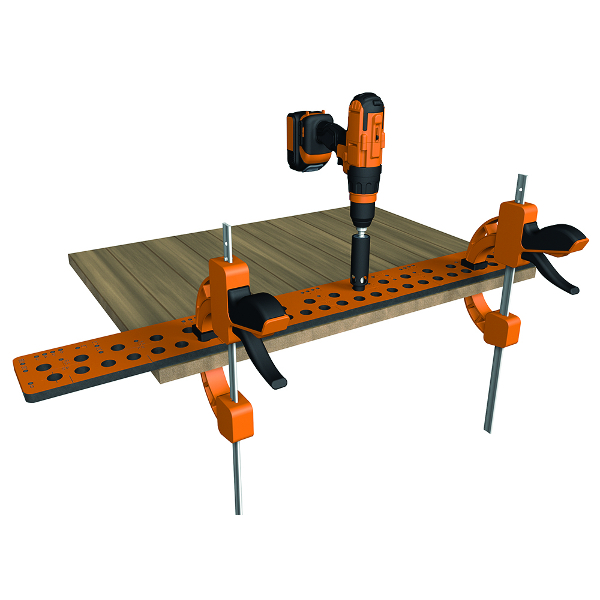

У ниверсальный сверлильный шаблон CMT разработан для точного и производительного сверления отверстий для установки мебельной фурнитуры, сборки мебели с помощью евровинтов 32 мм, для сверления отверстий под полкодержатели Ø3 мм или Ø5 мм, для изготовления и маркировки отверстий для петель. Используя этот шаблон, вы сможете сверлить предварительные отверстия для самой популярной фурнитуры, сверлить отверстия под петли, шканты, саморезы и дверные петли, сможете делать разметку и предварительные отверстия для петель ø35 мм. Этот шаблон гарантирует высокую точность работы и производительность, и был разработан для использования в паре со сверлильным адаптером CMT400-1 для свёрл с хвостовиком ø8 мм и различными режущими диаметрами. Универсальный сверлильный шаблон CMT разработан для точного и производительного сверления отверстий для установки мебельной фурнитуры, сборки мебели с помощью евровинтов 32 мм, для сверления отверстий под полкодержатели Ø3 мм или Ø5 мм, для изготовления и маркировки отверстий для петель. Используя этот шаблон, вы сможете сверлить предварительные отверстия для самой популярной фурнитуры, сверлить отверстия под петли, шканты, саморезы и дверные петли, сможете делать разметку и предварительные отверстия для петель ø35 мм. Этот шаблон гарантирует высокую точность работы и производительность, и был разработан для использования в паре со сверлильным адаптером CMT400-1 для свёрл с хвостовиком ø8 мм и различными режущими диаметрами.

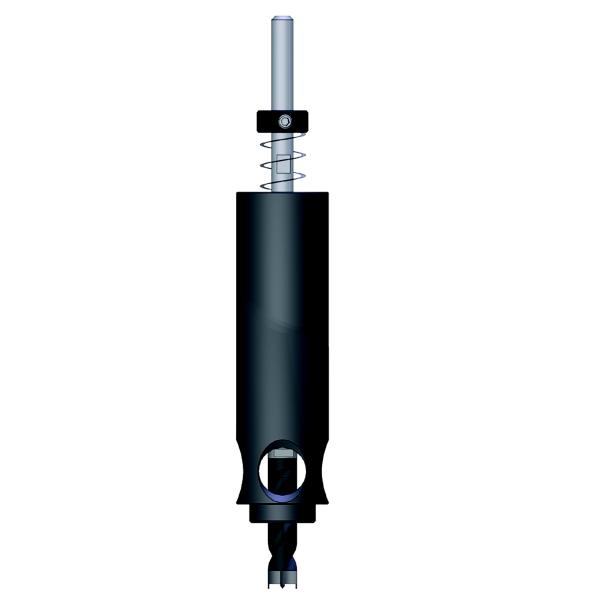

Сверлильные адапторы (кондукторы) для универсальных сверлильных приспособлений CMT400, CMT656, CMT900:
- имеют фиксаторы глубины сверления;
- подходят для различных дрелей и сверлильных станков;
- имеют дюралюминиевый корпус с отверстиями для выброса стружки;
- прецизионное исполнение для точного сверления отверстий.

К ондуктор сверлильный CMT656 - универсальное сверлильное приспособление. Сверление отверстий присадочным сверлом с использованием приспособления CMT656 позволяет исключить сколы на обрабатываемой панели.

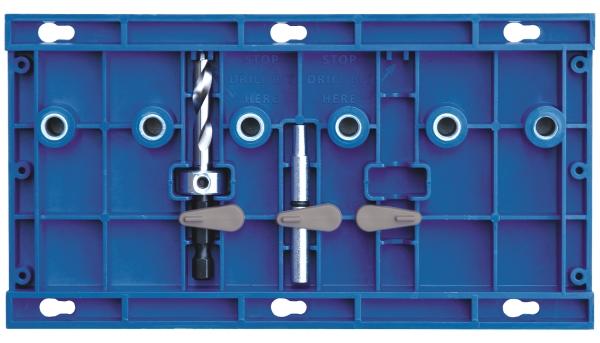

Кондуктор для сверления отверстий для полкодержателей

Е сли Вы сверлите дополнительные отверстия для полкодержателей в имеющейся мебели или делаете мебель сами, то просверлить точные отверстия строго под прямым углом поможет приспособление Kreg Shelf Pin Jig, оснащенное направляющими из закаленной стали. Можно выбрать комплектацию со специальными сверлами 1/4" или 5 мм. Направляющие обеспечивают плотное прилегание как дюймового, так и метрического сверла.

Приспособление оснащается съемным двухпозиционным упором, позиционирующим штифтом, соединителем для скрепления вместе нескольких приспособлений, чрезвычайно острым сверлом с м-образной заточкой с кольцом-ограничителем. Все это закрепляется с обратной стороны приспособления.
