«Поперечный и продольный раскрой пиломатериала на круглопильных станках»

Федеральное казенное профессиональное образовательное учреждение № 277

Федеральной службы исполнения наказаний

ПЛАН ОТКРЫТОГО УРОКА

«Учебная практика»

«Поперечный и продольный раскрой пиломатериала на

круглопильном станке Ц 6К»

По профессии: « Станочник деревообрабатывающих станков»

Код 18783

Разработал: мастер производственного обучения

ФКП образовательного учреждения № 277

В.А.Чуклин

Красноярск 2019

ПЛАН ОТКРЫТОГО УРОКА

Учебная практика

План – конспект открытого урока предназначен для преподавателей и мастеров производственного обучения по профессиям, относящимся к деревообрабатывающему производству, для обучения обучающихся с приемами работы на Круглопильном станке Ц 6К.

Разработка оснащена графическими материалами и презентацией, которые могут использоваться как средства наглядности при проведении практических работ, уроков теоретического обучения и при производственном обучении.

Профессия– «Станочник деревообрабатывающих станков»

Дата проведения: 26.03.2019г.

Мастер производственного обучения: – Чуклин Виктор Александрович.

Место проведения: «Учебная столярная мастерская»

Тема урока:  «Поперечный и продольный раскрой досок на Круглопильном станке Ц 6К».
Цели: Научить обучающихся, приемам продольного и поперечного раскроя пиломатериала, на заданные размеры заготовок.

Задачи:

1. Закрепить полученные знания по теме: «Освоить приемы продольной и поперечной распиловки на круглопильном станке Ц 6К».

2. Познакомить обучающихся с применяемыми инструментами в столярной мастерской.

3. Закрепить практические  навыки обучающихся при выполнении операций по разметке пиломатериала и дальнейшей распиловки на заготовки.

Учебно - методическое оснащение урока:

Столярные верстаки;

Круглопильный станок Ц 6К;

Измерительный инструмент;

Разметочные инструменты и приспособления;

Пиломатериал;

Плакаты.

Краткий план урока (с указанием времени на каждый этап)

Содержание урока:

1. Организационная часть 30 мин;

2. Проведение инструктажа по технике безопасности при работе на круглопильных станках, краткий опрос 30 минут;

3. Доведение порядка и правил работы группами, обучение правилам приема работы на круглопильном станке 30 минут;

4. Работа на круглопильном станке по парам под наблюдением

мастера 4 часа;

1. Подведение итогов проведенных занятий, краткий опрос, выставление оценок, сдача спец. одежды 30 мин.

Ход урока:

Организационная часть:

1. Приветствие преподавателя.

2. Контроль посещаемости и готовности к уроку.

3. Сообщение темы и цели урока.

4. Психологическая подготовка к уроку.

5. Выдача спец. одежды.

Проведение инструктажа по технике безопасности при работе на рейсмусовом станке:

1. Инструктаж по технике безопасности при работе на круглопильных станках. По профессии «станочник деревообрабатывающих станков;

2. Действия перед началом работы;

3. Какие действия необходимо выполнять во время работы;

3. Какие операции запрещается выполнять при работе на круглопильных станках.

Доведение порядка и правил работы группами, обучение правилам приема работы на рейсмусовом станке

1. Распределить группы по два человека.

2. Определить группы по порядку и очередности выполнения операций.

3. Наглядно, делаю разметку пиломатериала для заданной заготовки. Следующим этапом выставляю в размер направляющую линейку на круглопильном станке Ц 6К, а затем произвожу продольный и поперечный раскрой по размеру требуемой заготовки.

Правила приемов работы на циркулярном станке

Техника безопасности. Независимо от приобретенного опыта работы на циркулярном станке, никогда не пренебрегайте правилами безопасности, чтобы сэкономить время или средства.
1. Пользуйтесь только бездефектными и острыми дисковыми пилами. Они более безопасны и дают более качественный результат работы. 2. Используйте рекомендованные производителями приспособления - ограждения, упоры, направляющие и т.п. 3. Отключайте станок от электросети перед заменой пилы. 4. Не занимайтесь установкой, настройкой и т.п. до полной остановки пилы. 5. Проверяйте заготовки на наличие сучков, гвоздей, шурупов и других инородных тел. 6. Перед включением убедитесь, что вспомогательный инструмент (гаечные ключи, отвертки и т.п.) убраны с рабочего стола. 7. Подавайте заготовку против направления движения пилы, т.е. её режущих кромок. 8. Надежно удерживайте заготовку при её перемещениях по рабочему столу. 9. Пользуйтесь специальными толкателями для подачи заготовки, не рискуйте попасть рукой в зону действия пилы. 10. Никогда не тянитесь над пилой, например для того, чтобы убрать обрезки. 11. Не тормозите пилу деревянным предметом, дайте ей остановится самостоятельно, если у станка нет специального тормоза. 12. Периодически проверяйте затяжку всех крепежных деталей, - гаек, болтов, винтов и т.д.

Выполнения операций на круглопильном станке.

Продольное пиление.

Заготовка всегда перемещается вдоль продольного упора и никогда не пилится в свободном ручном режиме, чтобы избежать риска неправильного направления детали и заклинивания в ней пильного диска. Расклинивающий нож и ограждение диска всегда должны быть задействованы в этом режиме работы.

Установка продольного упора.

Упор для продольного пиления, проходящий по всему рабочему столу от края до края, идеален для пиления древесных материалов. При пилении массива (цельной древесины), такой упор может привести к несчастному случаю. Так же как частично прорезанный пропил в поверхностно-упрочненной древесине зажал бы полотно, если бы не расклинивающий нож, подобные внутренние напряжения могут и раздвигать пропил, пока не прижмут заготовку к пильному диску и не заклинят его или возможно, не приведут к выбросу детали. Если упор имеет переднюю и заднюю регулировки, его следует сдвинуть так, чтобы его задний конец заходил примерно на 25 мм за передний край выступающей над столом части пилы, обеспечив необходимое пространство, справа от диска. Либо крепите деревянный брусок на упоре для обеспечения такого зазора. При любом способе установки упора он должен быть параллелен диску.

Выставьте ширину отпиливания по шкале упора, сделайте пробный рез на ненужном материале и проверьте правильность установки. Если Вы не доверяете шкале, используйте линейку, сделав замер от упора до одного из зубьев пилы со стороны упора. Перед включением убедитесь в надежном креплении упора.

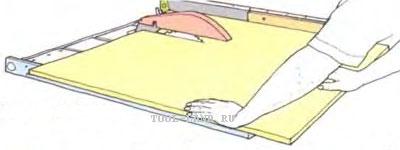

Распиловка широкой доски, широкого листа.

При пилении широкой доски, одной рукой перемещайте заготовку со стороны задней её части (но не на одной линии с пильным диском), а другой прижимайте доску одновременно к столу и упору. Подавайте заготовку равномерно. Воспользуйтесь помощью ассистента при работе с очень широкими досками, четко дав понять, что именно Вы будете направлять заготовку и регулировать скорость подачи.

Пиление узкой доски.

Заканчивая продольный пропил узкой доски, подавайте заготовку деревянным толкателем - рейкой с зарубкой с одного конца и закругленным краем с другого. Пользуйтесь вторым толкателем для прижимания деталей к упору. Храните толкатели рядом со станком, чтобы они всегда были под рукой при возникновении необходимости в них.

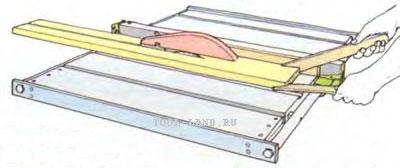

Использование толкателя.

Поперечное пиление

При поперечном пилении на циркулярном станке используйте упор для скосов или подвижную секцию рабочего стола для подачи древесины на пильный диск. Острая пила делает такой чистый срез торца, что может и не понадобиться дополнительной отделки. Не убирайте расклинивающий нож и ограждение полотна, хотя нож при поперечном пилении принципиального значения не имеет.

Поперечное пиление с помощью упора для скосов.

У среднего циркулярного станка регулируемый упор для скосов относительно короткий, но часто имеет просверленные отверстия, с помощью которых можно установить на штатном упоре дополнительный, более длинный деревянный упор из твердых пород. Плотно прижимайте заготовку к упору обеими руками и подавайте с относительно малой скоростью. Если деталь слишком коротка, чтобы держать её двумя руками, закрепите её, например, струбциной на упоре.

Использование упора для скосов.

Поперечное пиление на подвижной секции. Трение между большой заготовкой и рабочим столом может превратить поперечное пиление с помощью упора для скосов в очень тяжелый труд. Возможность легкого, плавного поперечного пиления помогает повысить аккуратность и точность результатов работы вне зависимости от размеров и веса заготовки. На подвижной секции рабочего стола циркулярного станка установлен упор длиной больше среднего, который можно поворачивать на угол от 90° до 45° по отношению к пильному диску. Большинство упоров имеют регулируемый конечный стопор, необходимый для изготовления нескольких одинаковых деталей.

Выполнение скосов. Чтобы выполнить скос на циркулярном станке, установите соответствующий упор на требуемый угол, затем подавайте заготовку в направлении полотна обычным порядком. Обращайте внимание на то, чтобы деталь была плотно прижата к упору, чтобы пила не сдвинула её назад.

Выполнение скоса.

Вопросы для актуализации опорных знаний:

1. Какие станки применяются для поперечной распиловки древесины?

2. Какие станки применяются для продольной распиловки древесины?

3. Назовите режущий элемент круглопильного станка (пильный диск).

4. Перечислите основные правила охраны труда при работе на станках.

Используемая литература:

1. Амалицкий В. В., Любченко В. И. Станки и инструменты деревообрабатывающих предприятий. М., 1977. 400 с.

2. Амалицкий В. В., Любченко В. И. Справочник молодого станочника по

деревообработке. М., 1978. 240 с.

3. Григорьев М. А. Материаловедение для столяров и плотников. М., 1981.

173 с.

4. Никитин Л. И. Техника безопасности на деревообрабатывающих предприятиях. М., 1982. 240 с.

5. Попов Ю. П. М онтаж деревообрабатывающего оборудования. М., 1980.

176 с.

6. Рушнов Н. П. Оборудование и технология раскроя пиломатериалов. М.,

1982. 168 с.

7. Симеон И. И. Техника безопасности при механической обработке древесины. Л., 1977. 168 с.

8. Соловьев А. А., Коротков В. И. Н аладка деревообрабатывающего оборудования. М., 1982. 312 с.

9. Худяков А. В. Деревообрабатывающие станки. М., 1981. 199 с.

10. Швырев Ф. А., Зотов Г. А. Подготовка и эксплуатация дереворежущего

инструмента. М., 1979. 240 с.

11. Якунин Н. К. Подготовка круглых пил к работе. М., 1980. 152 с.
