Построение основы чертежа плечевого изделия с цельнокроенным рукавом

Построение основы чертежа плечевого изделия с цельнокроенным рукавом

Учитель технологии МБОУ СОШ № 49

Гладких Елена Григорьевна

Последовательность построения чертежа и расчет

• 1.В верхней части листа поставить точку В и провести вправо от нее горизонтальную линию. Это будет линия плеча. Из той же точки В провести вниз вертикальную линию и отложить на ней отрезок ВН, равный длине изделия Ди: ВН = Ди = ... см

• 2. От точки В вправо по линии плеча отложить ширину изделия ВВ 1 , рассчитанную по формуле: ВВ 1 = (Сг + Пг): 2 = (... + 6): 2 = ... см

• 3. Достроить чертеж до полного прямоугольника по двум сторонам ВН и ВВ 1 Поставить точку Н 1

• 4. Отложить вправо от точки В по линии плеча ширину горловины ВВ2, рассчитанную по формуле: ВВ 2 = (Сш : 3) + 1 = (...: 3) + 1= ... см. Отложить вниз от точки В глубину горловины спинки ВВз:

ВВ 3 = ВВ 2 : 3 = ...: 3 = ... см. Соединить плавной кривой точки В 2 и Вз

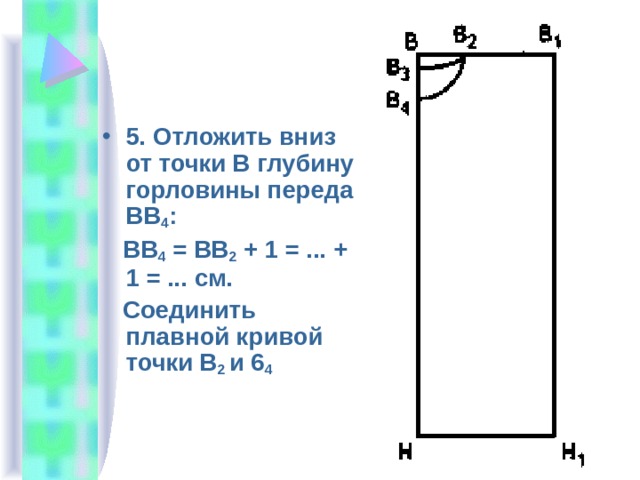

• 5. Отложить вниз от точки В глубину горловины переда ВВ 4 :

ВВ 4 = ВВ 2 + 1 = ... + 1 = ... см.

Соединить плавной кривой точки В 2 и 6 4

• 6. Отложить вниз от точки В 1 глубину проймы В 1 Г,

рассчитанную по формуле:

В 1 Г = (0П:2)+П ОП =(...:2) + 7 = ...см.

От точки Г вправо провести горизонтальную линию

• 7. Отложить вправо от точки В 1 длину рукава В 1 В 5 , которая обычно составляет 5—7 см. В 1 В 5 = 6см.

Достроить прямоугольник по двум сторонам — и

В 1 Г и В 1 В 5 . Обозначить точку Г 1

• 8. Отложить вниз от точки Г отрезок ГГ 2 , равный

отрезку ГГ 1 т. е. 6 см.

Соединить прямой линией точки Г 1 и Г 2

• 9. Для построения криволинейного участка линии бокового среза необходимо выполнить дополнительные построения. В середине отрезка Г 1 Г 2 поставить точку Гз. Из этой точки провести перпендикуляр и отложить на нем величину прогиба, равную 1-1,5 см (точка Г 4 ). Соединить точки Г 1 , Г 4 и Г 2 плавной кривой

• 10. Для расширения низа изделия продлить вправо линию низа и отложить на ней отрезок Н 1 Н 2 , который обычно равен 8—12 см:

Н 1 Н 2 = ...см. Соединить прямой линией точки Н 2 и Г 2

• 11. От точки Н 2 вверх по линии Н 2 Г 2 отложить 1,5 см и поставить точку Нз, а на середине отрезка Н 1 Н — точку Н 4 . Соединить точки Н 4 и Нз плавной кривой

• 12. Отложить от точки В вниз длину спины

до талии — отрезок ВТ:

ВТ = Дтс = ... см.

• От точки Т провести горизонтальную линию талии и отметить на ней в местах пересечения

с вертикальными линиями точки Т 1 и Т 2

• 3. От точки Т2 вверх по линии Т 2 Г 2 отложить 1,5 см и поставить точку Тз, а на середине отрезка ТТ 1 — точку Т 4 . Соединить точки Т 4 и Т 3 плавной кривой

• 14. Обвести контур чертежа основной сплошной линией.

На этом построение основы чертежа закончено
