Практическая работа по дискиплине "Формообразование и инструменты" - "Расшифровка маркировки абразивного инструмента"
Категория:
Прочее
11.09.2022 16:31
Просмотр содержимого документа
«Практическая работа по дискиплине "Формообразование и инструменты" - "Расшифровка маркировки абразивного инструмента"»
Практическая работа
«Расшифровка маркировки абразивного инструмента».
Цели работы: Изучить типы и маркировку шлифовальных кругов, пользоваться справочной литературой
Краткие теоретические сведения.
Шлифовальные круги характеризуются геометрической формой (типом), видом абразивного материала, его зернистостью, типом связки, твердостью и пр. И при выборе шлифовального круга такие характеристики как степень твердости или структура могут оказаться более значимыми, чем вид абразива.
Маркировка определяется ГОСТ 2424, и включает в себя следующие разновидности:
Система маркировки абразивного инструмента, принятая с 2009 г.
| Старая | ПП | D T H | 14А | 40 | СМ1 | 6 | К | 50 | А | 2 |
|
| Тип(табл. 1) | 150x16x32 | Абразивный материал | Зернистость | Твердость | Структура | Связка | Рабочая скорость | Класс точности | Класс неуравновешенности |
| Размеры | ||||||||||
| круга: | ||||||||||
| D – диаметр | ||||||||||
| T – высота | ||||||||||
| H – диаметр | ||||||||||
| отверстия | ||||||||||
|
| ||||||||||
|
| ||||||||||
|
| ||||||||||
| Новая | 1 | 150x16x32 | A | F40 | K | 6 | V | 50 | А | 2 |
Полная маркировка шлифовальных кругов содержит:
тип круга;
его размеры;
вид абразивного материала;
номер зернистости;
степень твердости;
структуру (соотношение между абразивом, связкой и порами в теле инструмента);
вид связки;
максимальную скорость;
класс точности;
класс неуравновешенности.
Некоторые типы шлифовальных кругов
| Форма | Маркировка | Область применения |
|
| ПП с прямым профилем | Универсальны: для обдирочного шлифования , круглого внутреннего шлифования, плоского шлифования, заточки инструментов, резьбо-, шлице- и зубошлифования |
|
| 2П плоский конического профиля | обработка резьбы и шестеренок, заточка инструментов с несколькими лезвиями |
|
| ЧК - чашечный конический | шлицешлифование, заточка инструментов и плоского шлифования |
|
| ПВД - плоские с двухсторонними выточками | бесцентровое шлифование металла |
|
| К - кольцевые | для плоского шлифования |
|
| ПВ - прямого профиля с выточкой | правка, шлифовка плоских поверхностей трения, а так же для внутреннего шлифования |
|
| Т - тарельчатые | Зубошлифование, заточка зубьев фрез, шестерен |
|
| Д - дисковый | для прорезных работ, шлифования пазов и отрезки материалов |
Схема расшифровки маркировки кругов абразивных
Практическая часть.
Задание 1.
1. Пользуясь таблицами приложения (стр.6-8) и «Схемой расшифровки маркировки шлифовальных кругов» расшифруйте маркировку шлифовального круга по своему варианту. Номер варианта задания соответствует номеру студента по журналу.
Отчет оформить в виде таблицы:
| Маркировка шлифовального круга по заданию | Расшифровка | Область применения | ||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |||
Задание по варианту.
| №пп | Маркировка шлифовального круга |
| 1 | 1-300х40х127 GC R 6 K 63 А 2 |
| 2 | 1-400х40х203 GC P 6 K 80 А 1 |
| 3 | 41-125х0.8х22 A T 6 БУ 80 АА 2 |
| 4 | 1-125х20х12.7 GC R 6 K 35 А 3 |
| 5 | 150х10х32 GC P 5 K 40 А 2 |
| 6 | 37-175х10х130 GC N 6 K 40 Б 3 |
| 7 | 35-180х6х22 WA R 7 Б 35 Б 2 |
| 8 | 6-125х20х32 WA P 5 K 50 А 3 |
| 9 | 1- 150х10х32 GC N 5 Б 40А 2 |
| 10 | 1-175х20х16 GC R 6 Б 63 АА 2 |
| 11 | 1-180х6х22 WA N 7 Б 80 АА 3 |
| 12 | 35-125х30х22 WA N 7 К 80 АА 2 |
| 13 | 37- 50х16х12.7 GC R 6 К 35 Б 3 |
| 14 | 1-200х10х32 GC P 6 35 Б 2 |
| 15 | 41-230х6х22 A T 6 БУ 80 АА 1 |
| 16 | 250х32х32 WA R 7 К 40 А2 |
| 17 | 3-150х8х32 А P 7 К 35 Б 3 |
| 18 | 41-115х0.8х22 A T 6 БУ 80 АА 1 |
| 19 | 1-350х40х127 WA R 7 Б 40 Б 2 |
| 20 | 1-300х40х127 WA P 7 К 35 Б 3 |
| 21 | 1-350х40х76 WA N 6 К 50 А 2 |
| 22 | 1-400х40х127 WA R 5 Б 60 А 2 |
| 23 | 35-450х40х127 WA P 5 K 35 Б 3 |
| 24 | 7-80х20х20 WA N 6 Б 40 А 3 |
| 25 | 1-250х32х32 GC R 6 К 35 Б 2 |
| 26 | 1-200х20х16 G P 6 K 50 А 2 |
| 27 | 1-300х40х76 WA N 5 Б 35 Б 3 |
| 28 | 1-150х20х32 А R 6 Б 2 |
| 29 | 1-150х20х32 А P 6 к 2 |
Пример расшифровки
|
Тип | Размеры, мм | Абразив | Зер- | Твер- | Струк- | Связка | Скорость, м/с | Класс точности | Класс неурав- |
| 1 | 150x16x32 | 25А | F46 | L | 6 | V | 35 | Б | 3 |
Задание 2. Письменно ответьте на контрольные вопросы
1. Что представляют собой абразивные материалы?
2. Перечислите современные абразивные материалы и инструменты.
3. По каким признакам абразивные материалы классифицируют?
4. Приведите примеры природных и синтетических абразивов.
5. Какие основные параметры включает в себя полная маркировка шлифовальных кругов?
6. Как подразделяются абразивные материалы и инструменты по способу их применения?
7. Что представляют собой шлифовальные шкурки и ленты?
8. Приведите качественные характеристики отрезных и шлифовальных кругов.
3. Содержание отчета
Название практической работы.
Цель работы.
Задание.
Расшифровка марок Таблица.
Ответы на контрольные вопросы
ПРИЛОЖЕНИЯ.
Система маркировки абразивного инструмента, принятая с 2009 г.
Общая схема маркировки абразивных кругов
| Тип | Размеры, мм | Аб- | Зер- | Твер- | Струк- | Связ- | Ско- | Класс точ- | Класс неурав- |
| 1 | 150x16x32 | 25А | F46 | L | 6 | V | 35 | Б | 3 |
Таблица 1. Маркировка абразивного инструмента по типам и форме
| КРУГИ | СЕГМЕНТЫ |

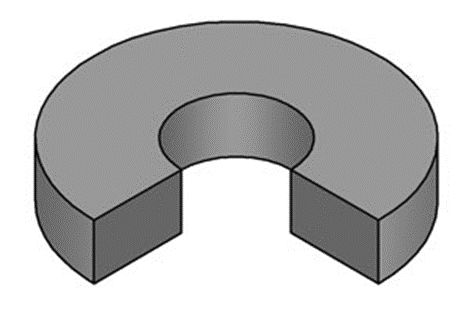

| 1 | прямой профиль |
|

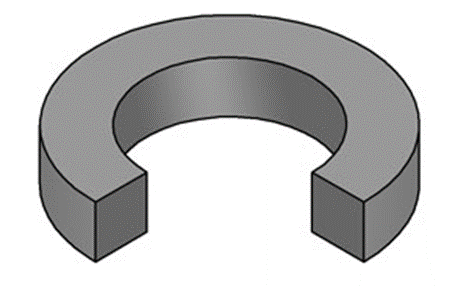

| 2 | кольцевые |
|
| 3 | конический профиль |
|

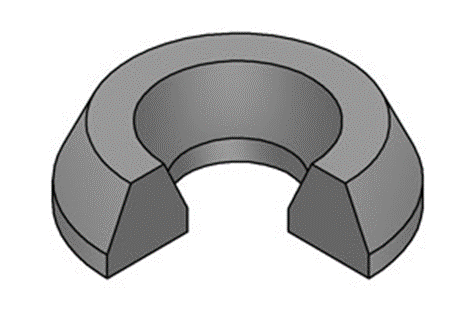

| 4 | с двусторонним коническим профилем |
|
| 5 | с выточкой |
|

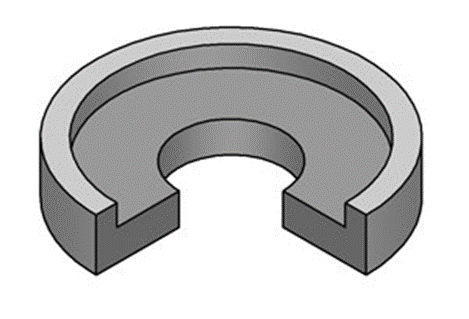

| 6 | чашечные цилиндрические |
|
| 7 |
|
|
| 8 | с двусторонней выточкой |
|
| 9 |
|
|

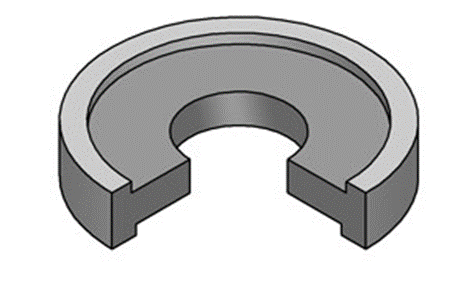

| 10 | с двусторонней выточкой и ступицей |
|
| 11 | чашечные конические |
|

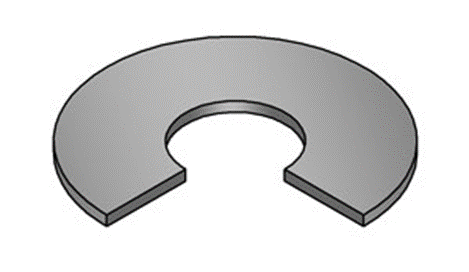

| 12 | тарельчатые плоские |
|
| 14 | тарельчатые |
|
| 20 | с односторонней конической выточкой |
|
| 21 | с двусторонней конической выточкой |
|
| 23 | с конической и цилиндрической выточками с одной |
|
| стороны |
| |
|
|
| |
| 27 | с утопленным центром |
|
| 35 | прямого профиля, работающий торцом |
|
| 36 |
|
|
| 37 | с запресованными крепежными элементами |
|
| 40 |
|
|
| 38 | с односторонней ступицей, работающий торцом |
|
| 41 | диски отрезные |
|
| 42 | диски отрезные с утопленным центром |
|
| СП | прямоугольные |
| 1С | выпукло-вогнутые |
| 3С | выпукло-плоские |
| 4С | плоско-выпуклые |
| 5С | трапециевидные |
| 6С | для шлифовки полов |
| 7С | для плоского шлифования |
| 9С | для шлифовки рельсов |
БРУСКИ
БП прямоугольные
БКв квадратные БТ треугольные БКр круглые
Таблица 2. Маркировка абразивного материала
| Старая | Новая | Материал |
|
|
|
|
| 14А | A | ЭЛЕКТРОКОРУНД НОРМАЛЬНЫЙ |
|
|
|
|
| 24А, 25А | WA | ЭЛЕКТРОКОРУНД БЕЛЫЙ |
|
|
|
|
| 38А | ZK | ЭЛЕКТРОКОРУНД ЦИРКОНИЕВЫЙ |
|
|
|
|
| 53С, 54C | C | КАРБИД КРЕМНИЯ ЧЕРНЫЙ |
|
|
|
|
| 63C, 64С | GC | КАРБИД КРЕМНИЯ ЗЕЛЕНЫЙ |
|
|
|
|
Таблица 3. Маркировка зернистости в соответствии с ГОСТ Р 52381-2005
| Новая | Старая |
| Новая | Старая | ||
|
|
|
|
|
| ||
| ШЛИФЗЕРНО
| ||||||
| F10 | 200 |
| F36 | 50 | ||
| F12 | 160 |
| F40 | 40 | ||
| F14 | 160 |
| F46 | 40 | ||
| F16 | 160/125 |
| F54 | 32 | ||
| F20 | 100 |
| F60 | 25 | ||
| F22 | 80 |
| F70 | 20 | ||
| F24 | 80 |
| F80 | 20 | ||
| F30 | 63 |
| F90 | 16 | ||
|
| ПОРОШКИ |
|
| |||
| F100 | 12 |
| F180 | 6 | ||
| F120 | 10 |
| F220 | 5 | ||
| F150 | 8 |
|
|
| ||
| МИКРОПОРОШКИ | ||||||
| F230 | M63 |
| F360 | M40 | ||
| F240 | M63/M50 |
| F400 | M28 | ||
| F280 | M50 |
| F500 | M20 | ||
| F320 | M50/M40 |
| F600 | M14 | ||
Класс точности (по ГОСТ 2424-83 до 01.01.2008г.) – АА А Б
Таблица 4. Маркировка твердости в соответствии с ГОСТ Р 52587-2006
| Новая | Старая |
|
|
| F | ВМ1 | ВЕСЬМА МЯГКИЕ |
|
| G
| ВМ2
|
| |
|
|
| ||
| H | М1 |
|
|
| I | М2 | МЯГКИЕ |
|
| J | М3 |
|
|
| K | СМ1 | СРЕДНЕМЯГКИЕ |
|
| L
| СМ2
|
| |
|
|
| ||
| M | С1 | СРЕДНИЕ |
|
| N
| С2
|
| |
|
|
| ||
| O | СТ1 |
|
|
| P | СТ2 | СРЕДНЕТВЕРДЫЕ |
|
| Q | СТ3 |
|
|
| R | Т1 | ТВЕРДЫЕ |
|
| S
| Т2
|
| |
|
|
| ||
| T | ВТ | ВЕСЬМА ТВЕРДЫЕ |
|
| V | ЧТ | ЧРЕЗВЫЧАЙНО ТВЕРДЫЕ |
|
Таблица 5. Обозначение структуры
1-2-3-4 закрытая
5-6-7 средняя
8-9-10 открытая
11-12-13 высокопористая
Таблица 6. Маркировка связок в соответствии с ГОСТ Р 52588-2006
| Новая | Старая |
|
| V | К | КЕРАМИЧЕСКАЯ |
| B | Б | БАКЕЛИТОВАЯ |
| BF | БУ | БАКЕЛИТОВАЯ С НАЛИЧИЕМ УПРОЧНЯЮЩИХ ЭЛЕМЕНТОВ |
| B4 | Б4 | БАКЕЛИТОВАЯ С ГРАФИТОВЫМ НАПОЛНИТЕЛЕМ |
