Практическая работа "Сварные соединения"

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ БУРЯТИЯ

Государственное бюджетное профессиональное образовательное учреждение

«Авиационный техникум»

ОП.01. Инженерная графика

программы подготовки специалистов среднего звена (ППССЗ)

по специальности

15.02.08 Технология машиностроения (базовой подготовки)

Практическая работа №18:

Тема «Сварное соединение деталей»

Улан-Удэ, 2019 г.

Тема «Сварное соединение деталей»

Практическая работа №1:

Учебная цель:

1. Развитие общих и профессиональных компетенций через формирование представления конструкции сборочного изделия при выполнении сварного соединения с использованием правил оформления технической и конструкторской документации.

3. Выполнение задания в соответствие с требованиями стандартов единой системы конструкторской документации (ЕСКД):

ГОСТ 2.301-68 Форматы;

ГОСТ 2.302-68 Масштабы:

ГОСТ 2.303-68 Типы линий;

ГОСТ 2.304-81 Стандартные чертежные шрифты;

ГОСТ 2.104-68 Основные надписи;

ГОСТ 2.307-68 Правила нанесения размеров на чертежах;

ГОСТ 2.305-68 Изображения - виды, разрезы, сечения;

ГОСТ 2.312-72 Условные изображения и обозначения швов сварных соединений;

ГОСТ 2.313-82. Условные изображения и обозначения неразъемных соединений;

ГОСТ 2.106-96. Спецификация.

4. Развитие логического мышления и пространственного воображения.

5. Развитие навыков аккуратности и сосредоточенности при выполнении графической работы.

Образовательные результаты, заявленные во ФГОС:

Студент должен

уметь:

• выполнять чертежи технических деталей в ручной графике;

• читать чертежи;

• оформлять конструкторскую документацию в соответствии с технической документацией;

знать:

• законы, методы, приемы проекционного черчения;

• правила выполнения и чтения конструкторской и технологической документации;

• правила оформления чертежей, геометрические построения и правила вычерчивания технических деталей;

• требования стандартов Единой системы конструкторской документации (далее - ЕСКД) и Единой системы технологической документации (далее - ЕСТД) к оформлению и составлению чертежей и схем

Задачи практической работы:

1. На формате А4 выполнить сборочный чертеж сварного изделия.

2. Ответить на вопросы.

3. Сделать вывод от проделанной работы.

Рисунок 1 Образец готовой работы

Обеспеченность занятия:

1. Учебно-методическая литература:

• Боголюбов С.К. Индивидуальные задания по курсу черчения: Учебное пособие для средних специальных заведений. 3-е изд., стереотипное. Перепечатка со второго издания 1994г.-М.: ООО ИД «Альянс», 2007.-368с.

• В.П.Куликов, А.В.Кузин: учебник. Инженерная графика -3-е изд., испр.-М.: ФОРУМ, 2009.-368с.

1. Технические средства обучения:

• мультимедиа-проектор;

1. Экран.

3. Практическое оборудование и инструменты:

• Стол ученический;

• Стул ученический;

• Бумага для черчения ф.А4;

• Карандаш чернографитный твердость М;

• Карандаш чернографитный твердость Т;

• Ластик;

• Циркуль;

• Точилка для карандашей механическая;

• Линейка металлическая 30см.

1. Рабочая папка формата А4.

2. Практическая работа №18 в электронном или бумажном варианте.

Краткие теоретические и учебно-методические материалы по теме практической работы.

СВАРКА - процесс получения неразъемного соединения посредством установления межатомных связей между свариваемыми частями при их местном или общем нагреве, или пластическом деформировании, или совместном действии того и другого.

Условные изображения и обозначения швов сварных соединений устанавливает ГОСТ 2.312 - 72 ЕСКД.
Сварной шов, независимо от способа сварки, изображают на чертеже соединения:

видимый - сплошной основной линией, невидимый- штриховой линией.

От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой (рис. 2). При точечной сварке видимую одиночную сварную точку изображают знаком "+" (рис. 2) Невидимые одиночные точки не изображают.

В зависимости от расположения свариваемых деталей различают следующие виды сварных соединений:

1) CТЫКОВОЕ, обозначаемое буквой С, при котором свариваемые детали соединяются своими торцами (рис. 3);

2) УГЛОВОЕ (У),при котором свариваемые детали располагаются под углом, чаще всего - 90 градусов, и соединяются по кромкам (рис. 3);

3) ТАВРОВОЕ (Т), при котором торец одной детали соединяется с боковой поверхностью другой детали (рис. 3);

4) HАХЛЕСТОЧHОЕ (H), при котором боковые поверхности одной детали частично перекрывают боковые поверхности другой (рис. 3).

Рисунок 2 Изображение сварного шва.

Рисунок 3 Виды и структура сварных соединений.

Кромки деталей, соединяемых сваркой, могут быт различно подготовлены под сварку в зависимости от требований, предъявляемых к соединению. Подготовка может быть выполнена: с отбортовкой кромок (рис. 3 ), без скоса кромок, со скосом одной кромки, с двумя скосами одной кромки, со скосами двух кромок (рис. 3). Скосы бывают симметричные и асимметричные, прямолинейные и криволинейные.

Швы в поперечном сечении выполняются нормальными без усиления и с усилением величиной g (рис. 3) Тавровые, угловые и нахлесточные швы характеризуются величиной катета K треугольного поперечного сечения шва. В зависимости от формы шва, скоса кромок, величины усиления и катета стандартные сварные швы имеют следующие условные обозначения: С1, C2, С3,.. ., У1, У2, У3,..., Т1, Т2, Т3,..., H1, H2, H3... .

По характеру расположения швы делятся на односторонние и двусторонние (рис. 5). Швы могут быть сплошные и прерывистые.

Прерывистые швы характеризуются длиной провариваемых участков l с шагом t. Прерывистые швы, выполненные с двух сторон, могут располагаться своими участками l в шахматном или цепном порядке.

На изображении сварного шва различают лицевую и обратную стороны. За лицевую сторону одностороннего шва принимают ту сторону, с которой производится сварка.

Лицевой стороной двустороннего шва с несимметричной подготовкой (скосом) кромок будет та сторона, с которой производят сварку основного шва.

Если же подготовка кромок симметрична, то за лицевую сторону принимают любую.

Стандарты, регламентирующие основные типы, конструктивные элементы и условные обозначения сварных соединений, приведены в таблице (рис. 4).

Рисунок 4 Стандарты сварных соединений.

На чертежах сварного соединения каждый шов имеет определенное условное обозначение, которое наносят над или под полкой линии-выноски, проводимой от изображения шва. Условное изображение лицевых швов наносят над полкой линии-выноски (рис. 2). Условное обозначение оборотных швов - под полкой линии-выноски (рис. 2).

Обозначение швов по ГОСТ 2.312 - 72 имеет структуру (см. рис. 3).

Примеры условного обозначения стандартных сварных швов приведены на рис. 2:

а) шов стыкового соединения (буква C) c криволинейным скосом одной кромки, двусторонним (цифра 9), выполняемый ручной дуговой сваркой при монтаже изделия. Усилие снято с обеих сторон.

б) шов соединения внахлестку без скоса кромок односторонний (H1), выполняемый дуговой полуавтоматической сваркой в защитных газах плавящимся электродом. Шов по незамкнутой линии. Катет шва 6 мм. Длина провариваемого участка 100 мм. Шаг 200 мм.

в) см. "пункт б", но шов с оборотной стороны.

г) одиночные сварные точки соединения внахлестку, выполняемые дуговой сваркой под флюсом. Точки диаметром 11 мм. Усиление должно быть снято. Параметр шероховатости обрабатываемой поверхности Rа = 12,5 мкм.

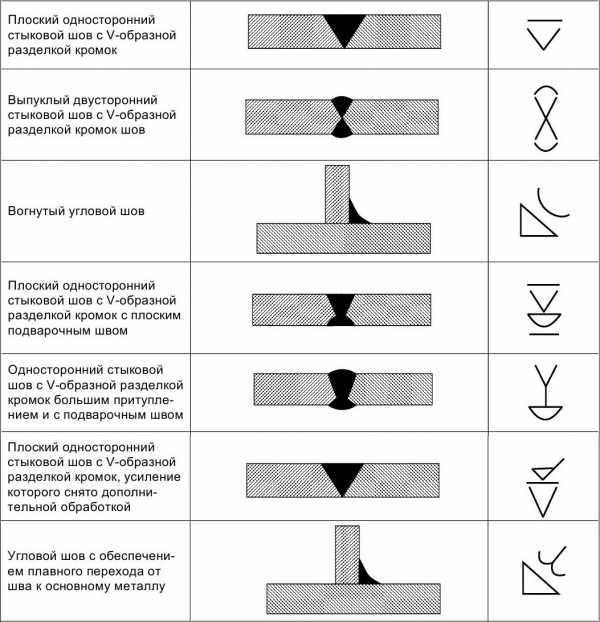

Рисунок 5 Обозначения сварных швов.

Шов, размеры конструктивных элементов которого стандартами не установлены (нестандартный шов), изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу (рис. 4). На рисунке приведено условное обозначение швов с нестандартной формой и размерами.

Если в сварном соединении есть швы одинаковые по типу и поперечному сечению и к ним предъявлены одни и те же технические требования, то их условное обозначение наносят только у одного шва. На наклонной части линии-вноски этого шва указывают число швов и номер, присвоенный этой группе швов. От остальных одинаковых швов проводят только линии-выноски с полками для указания номера шва (рис. 2) или без полок, если все швы одинаковы. На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения изделия.

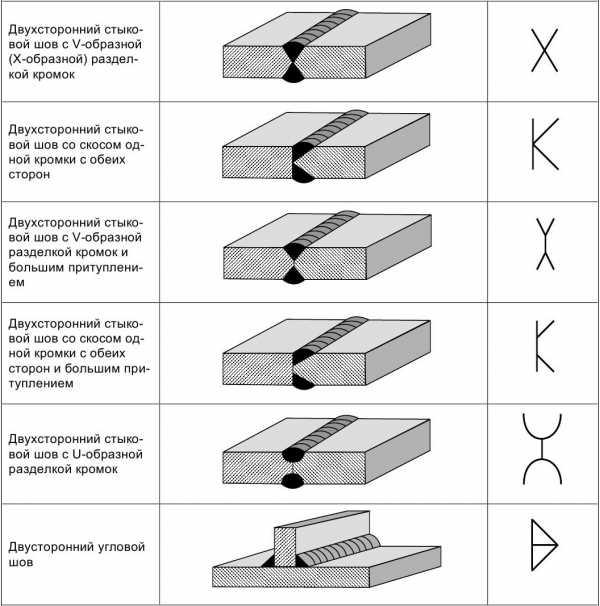

Рисунок 6 Форма и конструкция сварного шва.

Вопросы для закрепления теоретического материала

к практической работе:

1. Какие виды соединения бывают?

2. К какому виду соединений относится сварочное соединение?

3. В чем преимущества сварочного соединения?

4. В чем недостатки сварочного соединения?

Инструкция по выполнению практической работы

1. На формате А4, расположенном вертикально, вычертить рамку чертежа, выполнить основную надпись - форма 1 по ГОСТ 2.104-68 .

2. При выполнении задания определить местоположение сварочного соединения.

3. Выполнить эскизы отдельных деталей, входящих в сварное изделие.

4. Оформить данный чертеж, как сборочный, т.е. проставить габаритные, установочные и присоединительные размеры. Подготовить выноски с полочками от каждой детали для простановки позиции по спецификации.

5. Составить спецификацию к сборочному чертежу по ГОСТ 2.106-96. Спецификация. Выполнить ее на формате А4 с основной надписью ГОСТ 2.104-68 форма 2 на первом листе или отдельно, если не помещается на первом листе.

6. В графе «Наименование» основной надписи указать название детали по варианту.

7. На рисунке 1 представлен образец выполнения графической работы.

8. Вариант задания выбирается по списку студентов в учебном журнале.

9. Ответить на вопросы.

10. Сделать вывод от проделанной работы.

Критерии оценки

Если чертеж выполнен верно и аккуратно – отлично

Если выполнен верно, есть незначительные помарки и замечания преподавателя – хорошо

Если менее пяти не верных размера – удовлетворительно.

Если чертеж содержит более пяти грубых ошибок - неудовлетворительно.
