ТЕМА ЛПЗ № 22: ВЫБОР И УСТАНОВКА ОПТИМАЛЬНЫХ
РЕЖИМОВ СВАРКИ.
ЦЕЛИ: усвоить какие параметры влияют на качество сварных соединений, научиться правильно подбирать и устанавливать режимы сварки и резки.
ХОД РАБОТЫ:
Выбор режима сварки.
Все параметры режима сварки можно разделить на основные и дополнительные. Основные параметры - это величина и полярность тока, диаметр электрода, напряжение на дуге, скорость сварки. Дополнительные параметры - состав и толщина покрытия электрода, положение электрода и положение изделия и т.д.
Подбор силы тока и диаметра электрода.
Силу сварочного тока выбирают в зависимости от марки и диаметра электрода, при этом учитывают положение шва в пространстве, вид соединения, толщину и химический состав свариваемого металла, а также температуру окружающей среды.
Таблица № 1 Выбор диаметра электрода при сварке стыковых соединений
| Толщина деталей | 1,5-2,0 | 3,0 | 4,0-8,0 | 9,0-12,0 | 13,0-15,0 | 16,0-20,0 | более 20 |
| Диаметр электрода | 1,6-2,0 | 3,0 | 4,0 | 4,0-5,0 | 5,0 | 5,0-6,0 | 6,0-10,0 |
Таблица № 2 Выбор диаметра электрода при угловых и тавровых соединений
| Катет шва | 3,0 | 4,0-5,0 | 6,0-9,0 |
| Диаметр электрода | 3,0 | 4,0 | 5,0 |
Расчет силы тока.
Iсв=πdэ2j/4
(1)
где dэ - диаметр электрода (электродного стержня), мм;
j - допускаемая плотность тока, А/мм2.
Рассчитайте силу тока для каждого диаметра электродов, плотности токов которых приведены в таблице №4 используя формулу (1) пункта 3. Результаты расчетов оформить в таблицу №3.
Таблица № 3
| № | dэ | Формула | Среднее значение плотности тока | Значение силы тока |
| Для рутилового покрытия | ||||
| 1 | 3 |
Iсв=πdэ2*j/4
|
|
|
| 2 | 4 |
|
| |
| 3 | 5 |
|
| |
| 4 | 6 |
|
| |
| Для основного покрытия | ||||
| 1 | 3 |
Iсв=πdэ2*j/4
|
|
|
| 2 | 4 |
|
| |
| 3 | 5 |
|
| |
| 4 | 6 |
|
| |
Подбор плотности тока.
Таблица № 4 Значения допускаемой плотности тока в электроде
| Вид покрытия | Допускаемая плотность тока j в электроде, А/мм2, при диаметре электрода dэ, мм | |||
| 3 | 4 | 5 | 6 | |
| Рутиловое, кислое | 14,0-20,0 | 11,5-16,0 | 10,0-13,5 | 9,5-12,5 |
| Основное | 13,0-18,5 | 10,0-14,5 | 9,0-12,5 | 8,5-12,0 |
ВЫВОД:
Задание для отчета:
Оформить работу в тетради, рассчитать силу тока, заполнив необходимую таблицу, найти определение плотности тока используя интернет ресурсы (Приложение 1), сформулировать вывод о проделанной работе.
Контрольные вопросы:
1. Основные параметры сварки?
2. Дополнительные параметры сварки?
3. От чего зависит выбор диаметра электрода?
4. Как осуществляется подбор силы тока?
5. Упрощенные формулы для расчета силы тока?
6. Что такое плотность тока?

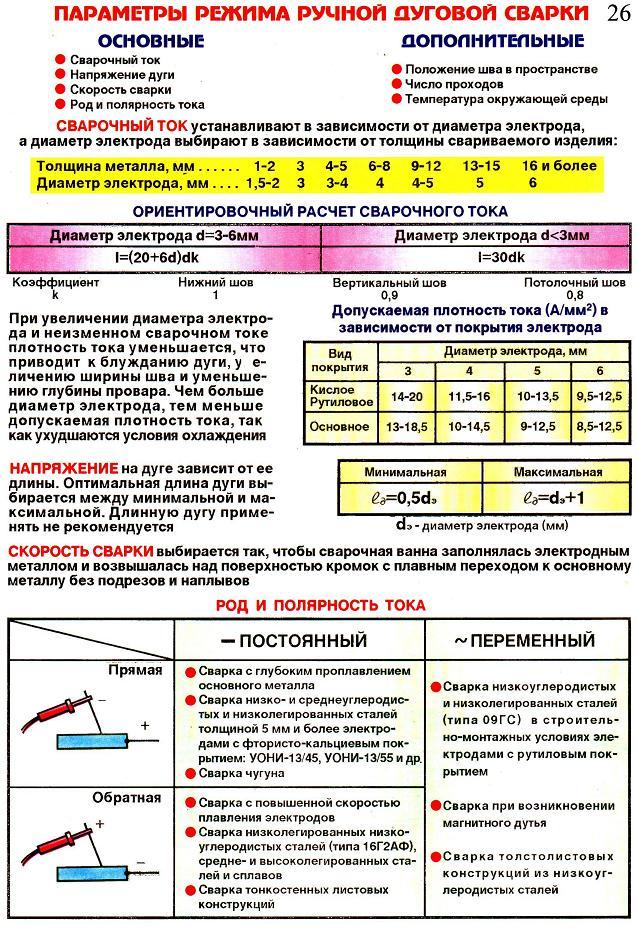

Приложение 1
