Практическое занятие № 27

Практическое занятие № 27.

Средства графического представления статистических данных

(деловая графика).

Цель: изучить возможности представления графических данных с помощью электронных таблиц MSExcel.

Краткие теоретические сведения

В MSExcel имеется возможность выбора из нескольких типов диаграмм, при­чем каждый тип имеет несколько разновидностей (видов). Правильный выбор типа диаграммы дает возможность представить данные самым выигрышным образом. MSExcel позволяет выбрать один из 14 основных (стандартных) типов диаграмм и 20 дополнительных (нестандартных) типов диаграмм. Внутри каждого из основных типов диаграмм можно выбрать конкретный подтип.

Диаграмма — объект электронной таблицы, наглядно показывающий соотно­шение каких-либо величин.

Назначение диаграммы: графическое отображение данных для анализа и срав­нения.

Объекты диаграммы:

• область диаграммы — область, в которой находятся все элементы диаграм­мы;

• область построения диаграммы — место расположения осей, рядов данных и т. д.;

• легенда — образец оформления данных;

• заголовок — служит для пояснения данных, представленных на диаграмме;

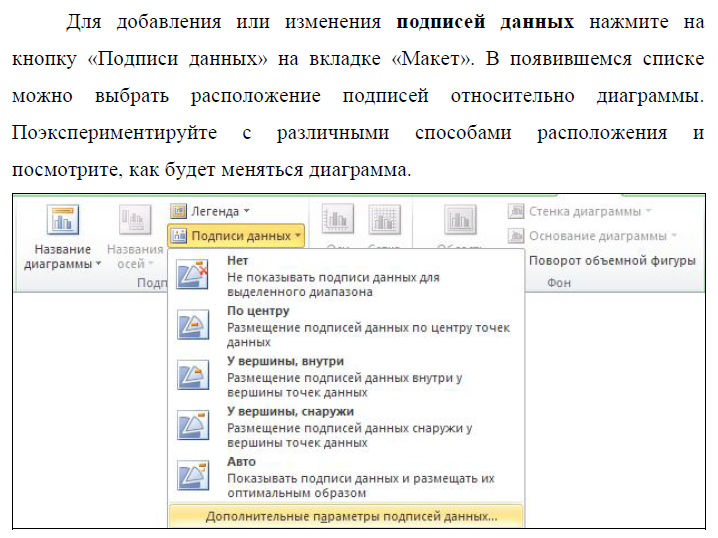

• метки (маркеры) данных — символы (столбики, точки, сектора и т. д.) на диаграмме, изображающие отдельный элемент данных;

• ряды данных — группы связанных элементов данных на диаграмме, источ­ником которых является отдельная строка или отдельный столбец таблицы данных;

• ось—- линия, ограничивающая одну из сторон области построения диаграм­мы и

создающая шкалу для измерения и сравнения данных на диаграмме (для двумерного

графика — ось X, ось У; для трехмерного графика Z — вер­тикальная ось, а оси Х и У

расположены под разными углами):

• категории — названия категорий соответствуют подписям вдоль оси Х

• имена рядов — обычно соответствуют надписям вдоль оси Y;

• метки делений — это короткие отрезки, пересекающие координатные оси подобно разметке линейки.

Задания для выполнения за компьютером

Задание 1. Создайте файл Численность рабочих в соответствии с образцом.

Построение графиков функций — одна из возможностей  Excel. Рассмотрим процесс построение графиков некоторых математических функций: линейной, квадратичной и обратной пропорциональности.

Функция, это множество точек (x, y), удовлетворяющее выражению y=f(x). Поэтому, нам необходимо заполнить массив таких точек, а Excel построит нам на их основе график функции.

Задание 2. Построение графика линейной функции: y=7x-3

Графиком линейной функции является прямая, которую можно построить по двум точкам. Создадим табличку

 В нашем случае  y=5x-2. В ячейку с первым значением y введем формулу: =7*А2-3. В другую ячейку формулу можно ввести аналогично (изменив А2 на А3) или использовать маркер автозаполнения.

В итоге мы получим таблицу:

Теперь можно приступать к созданию графика.

Выбираем: ВСТАВКА — ТОЧЕЧНАЯ - ТОЧЕЧНАЯ С ГЛАДКИМИ КРИВЫМИ И МАРКЕРАМИ

  Появиться пустая область диаграмм. Нажимаем кнопку ВЫБРАТЬ ДАННЫЕ

 Выберем данные:  диапазон ячеек оси абсцисс (х) и оси ординат (у). В качестве имени ряда можем ввести саму функцию в кавычках «y=7x-3» или что-то другое. Вот что получилось:

Нажимаем ОК. Перед нами график линейной функции.

Задание 3. Построение графика квадратичной функции — параболы y=2x²-2

Параболу по двум точкам уже не построить, в отличии от прямой.

Зададим интервал на оси x, на котором будет строиться наша парабола. Выберу [-5; 5].

Задам шаг. Чем меньше шаг, тем точнее будет построенный график. Выберу 0,2.

Заполняю столбец со значениями х, используя маркер автозаполнения  до значения х=5.

Столбец значений у рассчитывается по формуле: =2*B4^2-2. Используя маркер автозаполнения, рассчитываем значения у для остальных х.

Выбираем: ВСТАВКА — ТОЧЕЧНАЯ - ТОЧЕЧНАЯ С ГЛАДКИМИ КРИВЫМИ И МАРКЕРАМИ и действуем аналогично построению графика линейной функции.

Получим:

Чтобы не было точек на графике, поменяйте тип диаграммы на ТОЧЕЧНАЯ С ГЛАДКИМИ КРИВЫМИ.

Любые другие графики непрерывных функций строятся аналогично.

Задание 4. Если функция кусочная, то необходимо каждый «кусочек» графика объединить в одной области диаграмм.

Рассмотрим это на примере функции у=1/х.

Функция определена на интервалах (- беск;0) и (0; +беск)

Создадим график функции на интервалах: [-4;0) и (0; 4].

Подготовим две таблички, где х изменяется с шагом 0,2:

Находим значения функции от каждого аргумента х аналогично примерам выше.

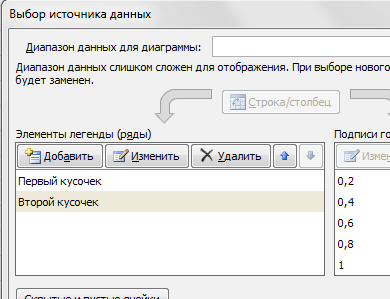

На диаграмму вы должны добавить два ряда — для первой и второй таблички соответственно

Далее нажимаем кнопочку ДОБАВИТЬ и заполняем табличку ИЗМЕНЕНИЕ РЯДА  значениями из второй таблички

Получаем график функции y=1/x

Контрольные вопросы:

1. Что называется диаграммой в Excel?

2. Опишите объекты диаграмм.

3. Правила построения графика функции в Excel.
