Преобразователь напряжения 1,5V----- 220 V

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 V 220 V

Я не встречал схемы инвертора проще, чем эта. Для сборки нам понадобится минимум деталей – их не более 10 штук. Для получения напряжения на выходе 220 вольт нам понадобится одна пальчиковая батарейка напряжением 1,5 вольта.

Инверторы необходимы там, где нет возможности подключиться к сети 220 вольт. Инверторы делятся на два типа: одни имеют на выходе синусоидальную форму волны частотой 50 Гц и подходят для питания, практически, любой нагрузки. Другие, модифицированные, имеют на выходе высокую частоту, порядка 500-10000 Гц и не всегда синусоидальную форму волны.
Инверторы с синусоидальной частотой 50 Гц дорогостоящие, так как для формирования синусоидального импульса 50 Гц нужен большой трансформатор или имитационный блок питания.
Простейший инвертор, который будем делать мы, относится ко второй группе. И подходит для питания различных импульсных блоков питания, таких как зарядное устройство для телефона, фотоаппарата или навигатора, энергосберегающая лампочка – люминесцентная или светодиодная.

Требуемые компоненты

Трансформатор 220В – 6В.
Корпус батареи AA - 1

Переключатель - 1
Печатная плата - 1
BC547 транзистор (отечественный аналог КТ3102, КТ315) - 1
BD140 транзистор с радиатором (отечественный аналог КТ814, КТ816) – 1
Конденсатор 0.1 мкФ – 1
Резистор 30 кОм - 1

Знакомство с инвертором начнем со схемы. Это обычный мультивибратор на составном транзисторе. В результате получается генератор, на выходе которого стоит повышающий трансформатор.
Собираем схему. Плата макетная, с большим количеством отверстий. Вставляем детали и запаиваем их перемычками по схеме.

Если все компоненты схемы исправны, и схема собрана без ошибок, то инвертор начинает работать сразу и в настройке не нуждается.
На выход инвертора подключаем энергосберегающую лампу.

Вставляем батарейку и замыкаем выключатель. Лампочка загорелась.
Конечно её яркость ниже чем при питании от сети, но то, что она работает от элемента напряжением 1,5 вольта — это прорыв!

Техника безопасности.

При монтаже и работе с инвертором надо быть особо осторожным, напряжение 220 В опасно для жизни.

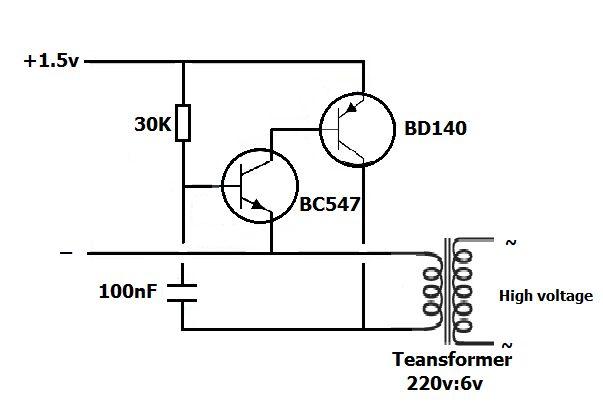

ПРИНЦИПИАЛЬНАЯ СХЕМА ИНВЕРТОРА
