Презентация к уроку физики по теме: "Барометр-анероид. Атмосферное давление на разных высотах"

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация к уроку физики по теме: "Барометр-анероид. Атмосферное давление на разных высотах" позволит успешно проести урок по данной теме.

Просмотр содержимого документа
«Презентация к уроку физики по теме: "Барометр-анероид. Атмосферное давление на разных высотах"»

БАРОМЕТР-АНЕРОИД  Атмосферное давление на разных высотах Цель: Познакомиться с работой и устройством барометра – анероида. Знать устройство, назначение и принцип работы прибора. Уметь пользоваться барометром-анероидом для определения атмосферного давления.

БАРОМЕТР-АНЕРОИД Атмосферное давление на разных высотах

Цель: Познакомиться с работой и устройством барометра – анероида.

Знать устройство, назначение и принцип работы прибора.

Уметь пользоваться барометром-анероидом для определения атмосферного давления.

ВОПРОСЫ 1.Какую величину называют давлением? Ответ:  Давлением называют отношение силы, действующей перпендикулярно поверхности, к площади этой поверхности. 2.Какие свойства газов отличают их от твёрдых тел и жидкостей? Ответ: Газы не имеют собственной формы и постоянного объёма. Они принимают форму сосуда и полностью заполняют предоставленный им объём. 3.Как объясняют давление газа на основе учения о движении молекул? Ответ:  Давление газа на стенки сосудов вызывается ударами молекул газа. 4.От каких величин и как зависит давление жидкости на дно сосуда? Ответ: Давление жидкости на дно сосуда зависит только от плотности и высоты столба жидкости. 5.Запишите формулу расчета давления столба жидкости. Ответ: Р= ρ gh .

ВОПРОСЫ

1.Какую величину называют давлением?

Ответ: Давлением называют отношение силы, действующей перпендикулярно поверхности, к площади этой поверхности.

2.Какие свойства газов отличают их от твёрдых тел и жидкостей?

Ответ: Газы не имеют собственной формы и постоянного объёма. Они принимают форму сосуда и полностью заполняют предоставленный им объём.

3.Как объясняют давление газа на основе учения о движении молекул?

Ответ: Давление газа на стенки сосудов вызывается ударами молекул газа.

4.От каких величин и как зависит давление жидкости на дно сосуда?

Ответ: Давление жидкости на дно сосуда зависит только от плотности и высоты столба жидкости.

5.Запишите формулу расчета давления столба жидкости.

Ответ: Р= ρ gh .

ВОПРОСЫ 6.Какие сосуды называют сообщающимися? Ответ:  Сосуды, имеющие общее дно. 7.Как располагаются поверхности однородной жидкости в сообщающихся сосудах? Ответ:  В сообщающихся сосудах любой формы и сечения поверхности однородной жидкости устанавливаются на одном уровне. 8.Что означает запись «Атмосферное давление равно 780 мм рт.ст.»? Ответ:  Атмосферное давление равно давлению столба ртути в трубке высотой 780 мм. 9.Вследствие чего создаётся атмосферное давление? Ответ:  Атмосфера состоит из воздуха, он имеет массу, на которую действует сила тяжести по закону Паскаля создаётся давление слоёв атмосферы. 10 . Как изменяется атмосферное давление при увеличении высоты над Землей? Почему? Ответ:  Атмосферное давление уменьшается, так как уменьшается плотность воздуха.

ВОПРОСЫ

6.Какие сосуды называют сообщающимися?

Ответ: Сосуды, имеющие общее дно.

7.Как располагаются поверхности однородной жидкости в сообщающихся сосудах?

Ответ: В сообщающихся сосудах любой формы и сечения поверхности однородной жидкости устанавливаются на одном уровне.

8.Что означает запись «Атмосферное давление равно 780 мм рт.ст.»?

Ответ: Атмосферное давление равно давлению столба ртути в трубке высотой 780 мм.

9.Вследствие чего создаётся атмосферное давление?

Ответ: Атмосфера состоит из воздуха, он имеет массу, на которую действует сила тяжести по закону Паскаля создаётся давление слоёв атмосферы.

10 . Как изменяется атмосферное давление при увеличении высоты над Землей? Почему?

Ответ: Атмосферное давление уменьшается, так как уменьшается плотность воздуха.

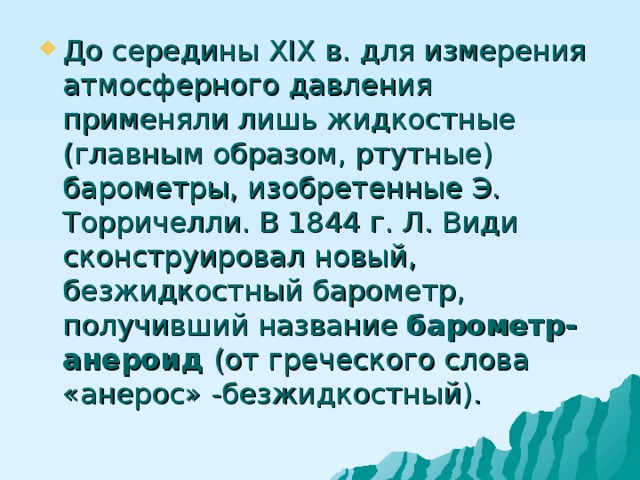

До середины XIX в. для измерения атмосферного давления применяли лишь жидкостные (главным образом, ртутные) барометры, изобретенные Э. Торричелли. В 1844 г. Л. Види сконструировал новый, безжидкостный барометр, получивший название барометр-анероид (от греческого слова «анерос» -безжидкостный).
  • До середины XIX в. для измерения атмосферного давления применяли лишь жидкостные (главным образом, ртутные) барометры, изобретенные Э. Торричелли. В 1844 г. Л. Види сконструировал новый, безжидкостный барометр, получивший название барометр-анероид (от греческого слова «анерос» -безжидкостный).
Устройство барометра-анероида показано на рисунке. Его основной частью является круглая металлическая коробка с волнистыми (гофрированными) основаниями 1.Путем откачивания воздуха внутри этой коробки создано сильное разрежение. При повышении атмосферного давления коробка сжимается, и ее верхняя (прогибающаяся) поверхность начинает тянуть прикрепленную к ней пружину 2. При уменьшении давления пружина разгибается, и верхнее основание коробки приподнимается. К пружине с помощью передаточного механизма 3 прикреплена стрелка-указатель 4. Эта стрелка перемещается по шкале 5. Градуировку шкалы анероида осуществляют и выверяют по показаниям ртутного барометра.
  • Устройство барометра-анероида показано на рисунке. Его основной частью является круглая металлическая коробка с волнистыми (гофрированными) основаниями 1.Путем откачивания воздуха внутри этой коробки создано сильное разрежение. При повышении атмосферного давления коробка сжимается, и ее верхняя (прогибающаяся) поверхность начинает тянуть прикрепленную к ней пружину 2. При уменьшении давления пружина разгибается, и верхнее основание коробки приподнимается. К пружине с помощью передаточного механизма 3 прикреплена стрелка-указатель 4. Эта стрелка перемещается по шкале 5. Градуировку шкалы анероида осуществляют и выверяют по показаниям ртутного барометра.
 Атмосферное давление, равное давлению столба ртути высотой 760 мм при температуре 0 ° С, называется нормальным атмосферным давлением. Нормальное атмосферное давление равно 101 300 Па =101,3кПа.

Атмосферное давление, равное давлению столба ртути высотой 760 мм при температуре 0 ° С, называется нормальным атмосферным давлением.

Нормальное атмосферное давление равно 101 300 Па =101,3кПа.

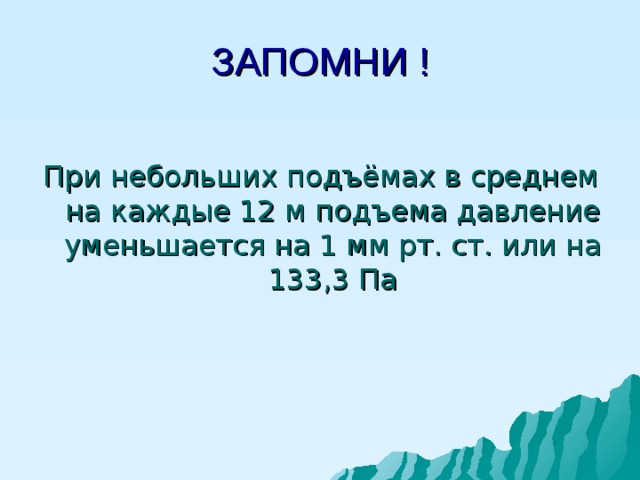

ЗАПОМНИ ! При небольших подъёмах в среднем на каждые 12 м подъема давление уменьшается на 1 мм рт. ст. или на 133,3 Па

ЗАПОМНИ !

При небольших подъёмах в среднем на каждые 12 м подъема давление уменьшается на 1 мм рт. ст. или на 133,3 Па

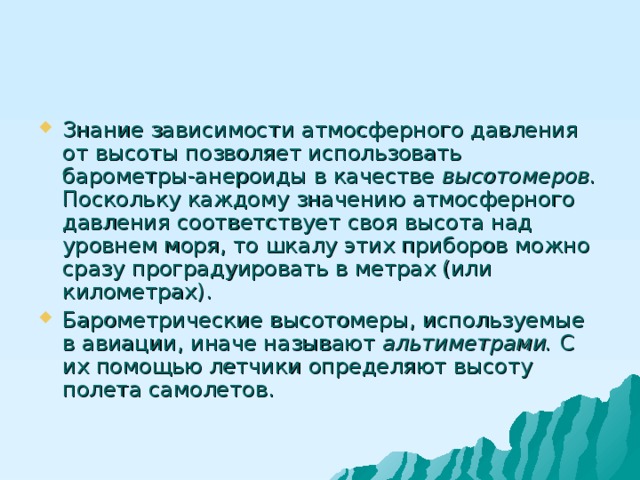

Знание зависимости атмосферного давления от высоты позволяет использовать барометры-анероиды в качестве высотомеров. Поскольку каждому значению атмосферного давления соответствует своя высота над уровнем моря, то шкалу этих приборов можно сразу проградуировать в метрах (или километрах). Барометрические высотомеры, используемые в авиации, иначе называют альтиметрами. С их помощью летчики определяют высоту полета самолетов.
  • Знание зависимости атмосферного давления от высоты позволяет использовать барометры-анероиды в качестве высотомеров. Поскольку каждому значению атмосферного давления соответствует своя высота над уровнем моря, то шкалу этих приборов можно сразу проградуировать в метрах (или километрах).
  • Барометрические высотомеры, используемые в авиации, иначе называют альтиметрами. С их помощью летчики определяют высоту полета самолетов.

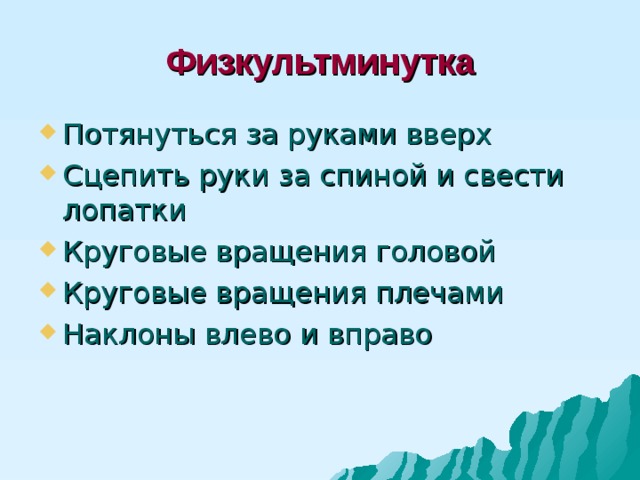

Физкультминутка Потянуться за руками вверх Сцепить руки за спиной и свести лопатки Круговые вращения головой Круговые вращения плечами Наклоны влево и вправо

Физкультминутка

  • Потянуться за руками вверх
  • Сцепить руки за спиной и свести лопатки
  • Круговые вращения головой
  • Круговые вращения плечами
  • Наклоны влево и вправо
Решение задач  Задача1.На какой глубине находится станция метро, если барометр на платформе показывает 763 мм.рт.ст, а при входе в метро-760 мм.рт.ст.?    Решение 1 мм.рт.ст.-12 м Н= 12∙(р1-р2) Н=12∙(763-760)=12∙ ∙ 3=36 (м) Ответ: 36 м. Дано Р1=763 мм.рт.ст. Р2=760 мм.рт.ст. Найти  Н=?

Решение задач Задача1.На какой глубине находится станция метро, если барометр на платформе показывает 763 мм.рт.ст, а при входе в метро-760 мм.рт.ст.?

  • Решение

1 мм.рт.ст.-12 м

Н= 12∙(р1-р2)

Н=12∙(763-760)=12∙

∙ 3=36 (м)

Ответ: 36 м.

Дано

Р1=763 мм.рт.ст.

Р2=760 мм.рт.ст. Найти

Н=?

Задача 2.Атмосферное давление равно 750 мм.рт.ст. Чему равна высота ртутного столба в трубке Торричелли? Ответ: h=750 мм. 42,

Задача 2.Атмосферное давление равно 750 мм.рт.ст. Чему равна высота ртутного столба в трубке Торричелли?

Ответ: h=750 мм.

42,

Задача 3. Каково показание ареометра на уровне высоты Останкинской телевизионной башни(540м), если внизу показания ареометра 100641 Па?    Решение 1 мм.рт.ст.-12 м р=р1-н/(12∙133,3) р=100641-540/(12 ∙ 133,3)= 94642,5(Па) ответ:р=94642,5(Па)  Дано  Н=540 м Р1=100641 Па  Найти  Р=?

Задача 3. Каково показание ареометра на уровне высоты Останкинской телевизионной башни(540м), если внизу показания ареометра 100641 Па?

  • Решение

1 мм.рт.ст.-12 м

р=р1-н/(12∙133,3)

р=100641-540/(12 ∙

133,3)= 94642,5(Па)

ответ:р=94642,5(Па)

Дано

Н=540 м Р1=100641 Па

Найти

Р=?

Задача 4.Давление развиваемое насосом водонапорной башни, равно 500 кПа. На какую высоту сможет поднимать воду этот насос?   Решение Р= ρ gh h =Р/ ρ g  Н=500000/1000∙10= =50 (м) Ответ: Н=50 м Дано Р=500 к Па ρ =1000 кг/м  g=9 , 8 Н/м  Найти Н=?

Задача 4.Давление развиваемое насосом водонапорной башни, равно 500 кПа. На какую высоту сможет поднимать воду этот насос?

  • Решение

Р= ρ gh

h =Р/ ρ g

Н=500000/1000∙10=

=50 (м)

Ответ: Н=50 м

Дано

Р=500 к Па

ρ =1000 кг/м

g=9 , 8 Н/м

Найти Н=?

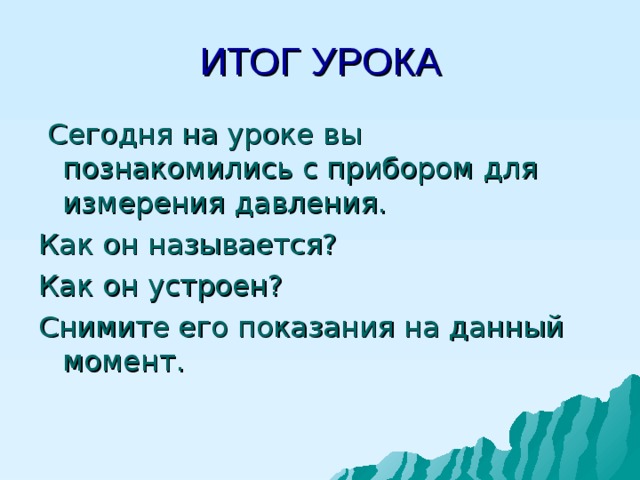

ИТОГ УРОКА  Сегодня на уроке вы познакомились с прибором для измерения давления. Как он называется? Как он устроен? Снимите его показания на данный момент.

ИТОГ УРОКА

Сегодня на уроке вы познакомились с прибором для измерения давления.

Как он называется?

Как он устроен?

Снимите его показания на данный момент.

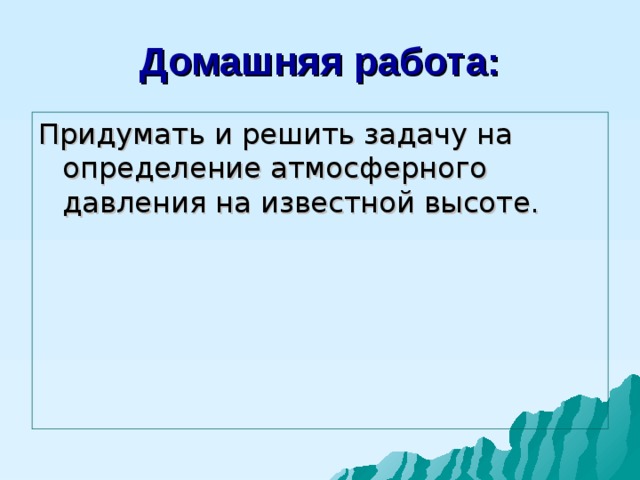

Домашняя работа: Придумать и решить задачу на определение атмосферного давления на известной высоте.

Домашняя работа:

Придумать и решить задачу на определение атмосферного давления на известной высоте.
