Презентация: Технологический процесс и технологическая операция

Производственные процессы в машиностроении

Производственные процессы

• Технологические включают в себя различные виды обработки, сборку изделий и контроль качества.

• Не технологические включают в себя конструирование, хранение, транспортировку, и т. д.

Производственный процесс – совокупность действий людей и орудий производства, необходимых на данном предприятии для изготовления или ремонта продукции.

Технологический процесс – это часть производственного процесса, содержащая целенаправленные действия по изменению или последующему определению состояния предмета труда (заготовка).

Сборка также является технологическим процессом

Технологические процессы бывают трёх видов:

• Единичный - это процесс изготовления деталей одного наименования.

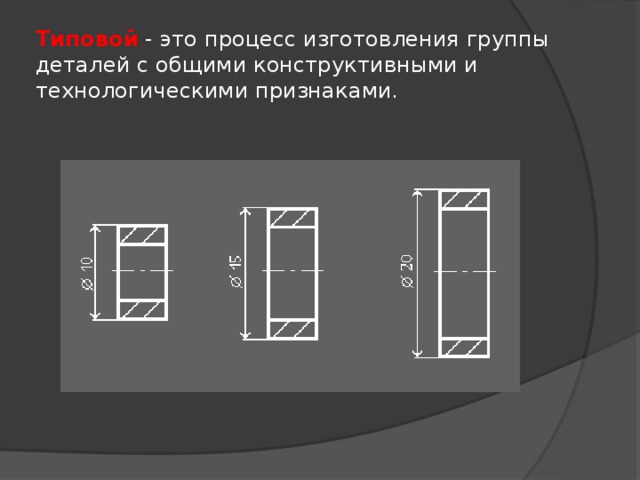

Типовой - это процесс изготовления группы деталей с общими конструктивными и технологическими признаками.

Групповой - это процесс изготовления группы деталей с общими технологическими, но разными конструктивными признаками.

Технологический процесс состоит из технологической и вспомогательной операций

• Технологическая операция – это законченная часть технологического процесса, выполняемая на одном рабочем месте, оснащенным постоянными средствами, технологической оснасткой, связана с действиями по обработке или сборке.

Структура технологической операции

Технологическая операция состоит из:

• Установ – это часть технологической операции, выполняемая при неизменном закреплении обрабатываемой детали.
• Установ. wmv

Позиция – это фиксированное положение неизменно закрепленной детали вместе с приспособлением относительно режущего инструмента или неподвижной части станка.

• Позиция I Позиция II

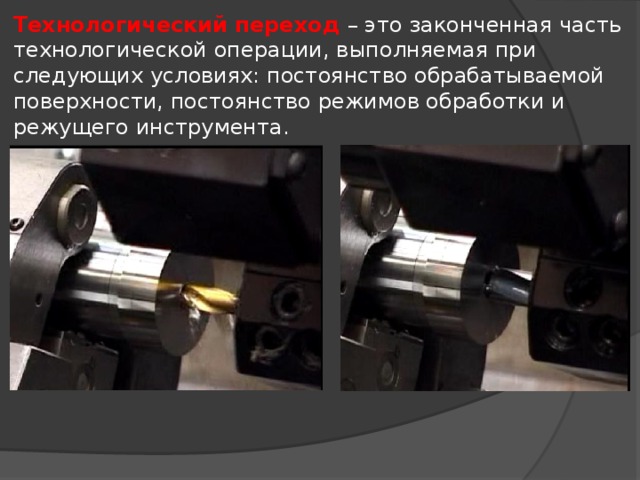

Технологический переход – это законченная часть технологической операции, выполняемая при следующих условиях: постоянство обрабатываемой поверхности, постоянство режимов обработки и режущего инструмента.

Технологический переход состоит из рабочего хода и вспомогательного.

• Рабочий ход – это законченная часть технологического перехода, состоящая из однократного перемещения режущего инструмента и сопровождающаяся изменением формы, размера, качества поверхности или свойств заготовки.
• Рабочий ход. wmv
• Вспомогательный ход - это законченная часть технологического перехода, состоящая из однократного перемещения режущего инструмента относительно заготовки, не сопровождающаяся изменением формы, размера, качества поверхности или свойств заготовки, но является необходимым для подготовки рабочего хода.
• Вспомогательный ход. wmv

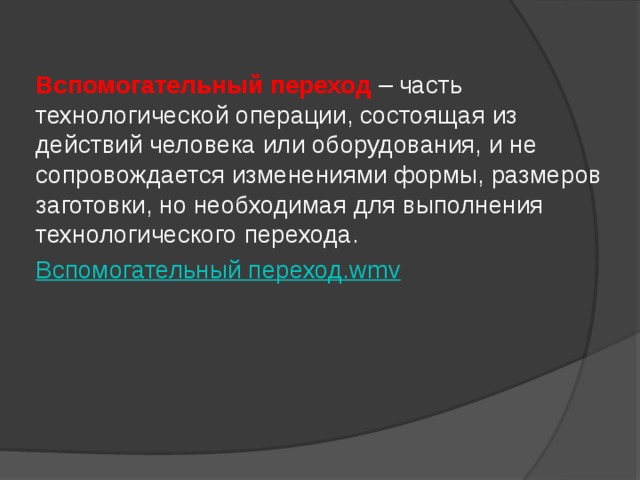

Вспомогательный переход – часть технологической операции, состоящая из действий человека или оборудования, и не сопровождается изменениями формы, размеров заготовки, но необходимая для выполнения технологического перехода.

Вспомогательный переход. wmv
