Презентация "Электромагнитная индукция"

Явление электромагнитной индукции

«Счастливая случайность выпадает лишь на одну долю подготовленного ума».

Л.Пастернак

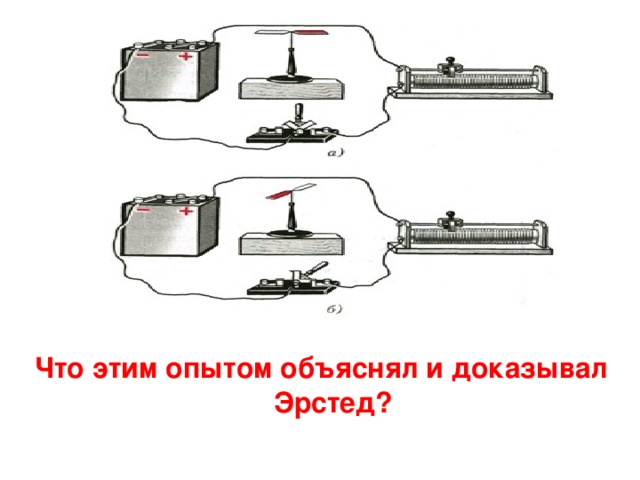

Опыт датского учёного Эрстеда

1820 год

1777 – 1851г

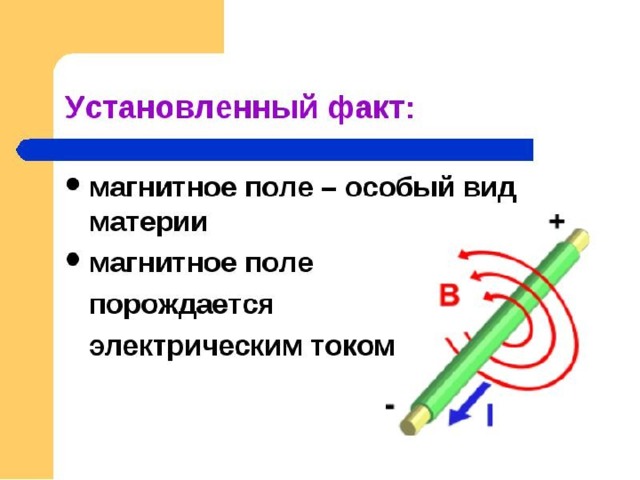

Что этим опытом объяснял и доказывал Эрстед?

Майкл Фарадей

1791 – 1867 г.г., английский физик,

Почетный член Петербургской

Академии Наук (1830),

Основоположник учения об электромагнитном поле; ввел понятия «электрическое» и «магнитное поле»;

высказал идею существования

электромагнитных волн .

1821 год: «Превратить магнетизм в электричество».

1931 год – получил электрический ток с помощью магнитного поля

«Электромагнитная индукция» -

слово латинское, означает « наведение»

Опыт М. Фарадея

29 августа 1831 года

«На широкую деревянную катушку была намотана медная проволока длиной в 203 фута и между витками её намотана проволока такой же длины, изолированная от первой хлопчатобумажной нитью.

Одна из этих спиралей была соединена с гальванометром, другая – с сильной батареей…

При замыкании цепи наблюдалось внезапное, но чрезвычайно слабое действие на гальванометре, и то же самое действие замечалось при прекращении тока.

При непрерывном же прохождении тока через одну из спиралей не удалось обнаружить отклонения стрелки гальванометра…»

Что мы видим?

Вывод из увиденного опыта :

• Ток, возникающий в катушке (замкнутом контуре), называют

индукционным.

• Отличие полученного тока от известного нам ранее заключается в том, что для его получения не нужен источник тока.

Общий вывод Фарадея

Индукционный ток в замкнутом контуре возникает при изменении магнитного потока через площадь, ограниченную контуром.

Электромагнитная индукция – это физическое явление, заключающееся в возникновении электрического тока в проводящем контуре, который либо покоится в переменном во времени магнитном поле, либо движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур, меняется.

Возникающий при этом ток называют индукционным .

А будет ли возникать ток, если магнит не подвижен, а катушка движется?

В чём причина возникновения индукционного тока в катушке?

Рассмотрим магнит:

Что вы можете сказать о магните?

Когда мы вносим магнит в замкнутый контур катушки, что у него изменяется?

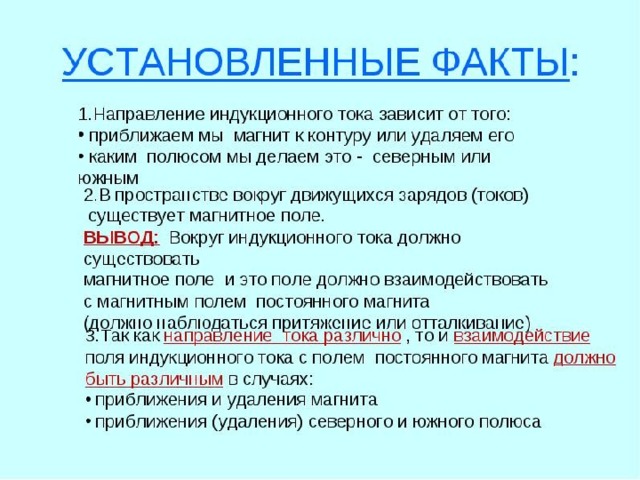

А как определить направление индукционного тока?

Мы видим, что направление индукционного тока разное в этих опытах.

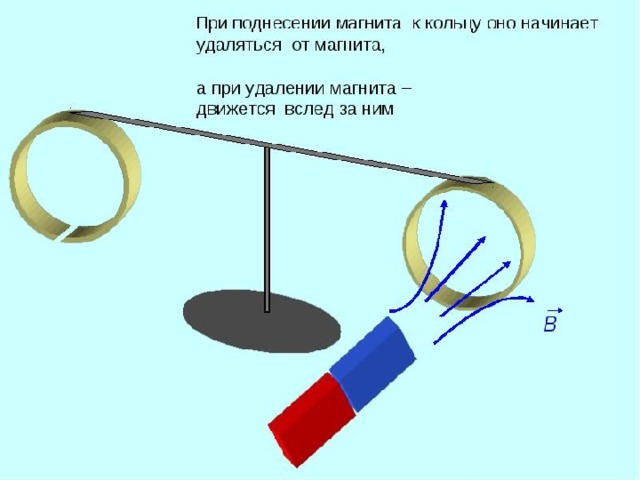

Основываясь на законе сохранения энергии, русский учёный Ленц предложил правило , по которому определяется направление индукционного тока.

Русский физик Эмиль Ленц

1804 – 1865гг.

0, если выдвигается, то ∆Ф 0). 3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф 0, то линии В и В′ направлены в противоположные стороны; если ∆Ф 0, то линии В и В′ сонаправлены). 4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока. ∆ Ф характеризуется изменением числа линий магнитной индукции В, пронизывающих контур " width="640"

1. Определить направление линий индукции внешнего поля В(выходят из N и входят в S ).

2. Определить, увеличивается или уменьшается магнитный поток через контур (если магнит вдвигается в кольцо, то ∆Ф 0, если выдвигается, то ∆Ф 0).

3. Определить направление линий индукции магнитного поля В′, созданного индукционным током (если ∆Ф 0, то линии В и В′ направлены в противоположные стороны; если ∆Ф 0, то линии В и В′ сонаправлены).

4. Пользуясь правилом буравчика (правой руки), определить направление индукционного тока.

∆ Ф

характеризуется изменением

числа линий магнитной индукции В,

пронизывающих контур

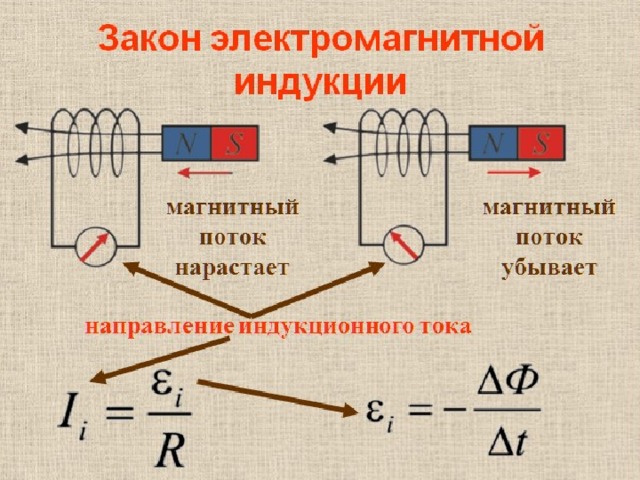

Закон электромагнитной индукции

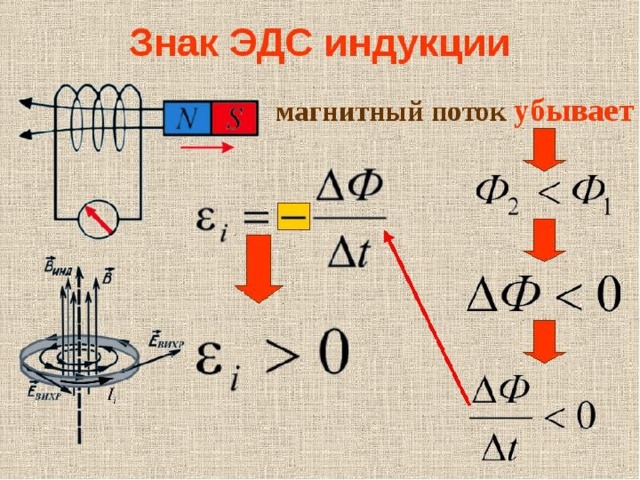

Математическая формула закона электромагнитной индукции

ε =  - ΔΦ/Δ t 

ΔΦ/Δ t - скорость изменения магнитного потока ( единицы измерения Вб/с )

ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром.

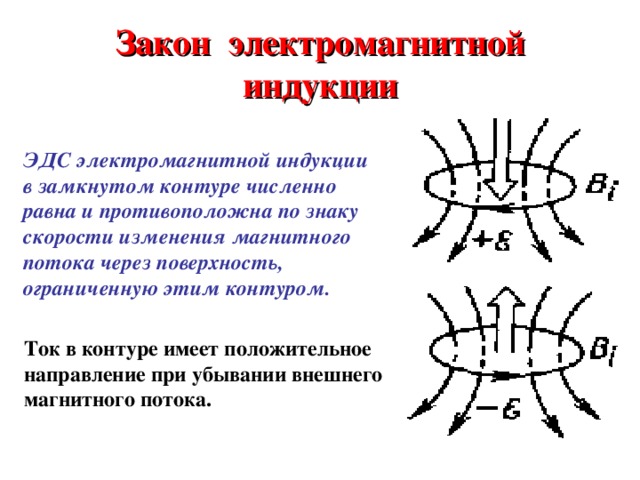

Закон электромагнитной индукции

ЭДС электромагнитной индукции в замкнутом контуре численно равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

Ток в контуре имеет положительное направление при убывании внешнего магнитного потока.

Жесткий диск компьютера .

Электромагнитная индукция в современном мире

Видеомагнитофон.

Детектор полицейского .

Детектор металла в аэропортах

Поезд на магнитной подушке

Показ видеороликов о применении явления электромагнитной индукции: детектор металлов, запись информации на магнитные носители и чтение с них – диск «Физика 7-11 классы. Библиотека наглядных пособий» Образовательные комплексы.

Маглев
